Konnessjonijiet plug diretti ta' veloċità għolja sa 28 Gbit/s
Karatteristiċi
- Konetturi ta' konnessjoni
- diretta, 20 sa 200 kuntatti, rata ta'
- trasferiment tad-dejta ta' 28
- Gbit/s, kapaċità ta' trasport
- tal-kurrent ta' 3.2 A, 500 ċikli ta'
- konnessjoni, imfarrka f'tape & reel jew f'tray, ħxuna tal-karta
- sussidjarja 1.60 mm
Applikazzjonijiet
- Datacom ta'
- Awtomazzjoni Industrijali
- Imbuttata
EC.8: Ħarsa ġenerali
EC.8 - dritta
EC.8, biss 20p Oġġett nru. 408-52020-000-11
EC.8 eżattament 40p Oġġett nru. 408-52040-000-11
EC.8 dritta 60p Oġġett nru. 408-52060-000-11
EC.8 dritta 60p Oġġett nru. 408-52060-100-11
EC.8 eżattament 80p Oġġett nru. 408-52080-100-11
EC.8 eżattament 100p Oġġett nru. 408-52100-100-11
EC.8 dritta 120p Oġġett nru. 408-52120-100-11
EC.8, 140 paġni Oġġett nru. 408-52140-100-11
EC.8 dritta 160p Oġġett nru. 408-52160-100-12
EC.8 dritta 180p Oġġett nru. 408-52180-100-12
EC.8, biss 200p Oġġett nru. 408-52200-100-12
EC.8, biss 200p Oġġett nru. 408-52200-103-12
Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?

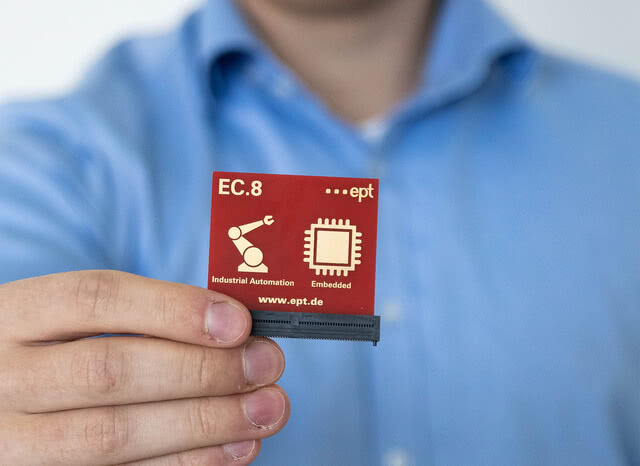

EC.8: Sistema ta' konnessjoni diretta ta' veloċità għolja
B'differenza mill-konnekturi konvenzjonali, il-konnekturi direct-plug jimminimizzaw firxa wiesgħa ta' ostakli bħal bidliet fid-direzzjoni, riflessjonijiet u bidliet fis-sezzjoni trasversali, u b'hekk jiżguraw trasmissjoni ċara tas-sinjal.
Rapport dettaljat dwar il-karatteristiċi ta' veloċità għolja, kif ukoll il-parametri S għas-simulazzjoni tad-disinn tiegħek, huma disponibbli fuq talba: sales@ept.de
Dettalji f'ħarsa waħda
biex tikkumpensa għall-allinjament żbaljat fiċ-ċentru u angolari waqt l-assemblar
biex tiġi żgurata kuntatt xieraq mal-karta tal-plug-in
saldjar affidabbli matul il-proċessar
Protezzjoni kontra t-twist u kumpens tat-tolleranza għall-karta plug-in
Jipprevjeni li l-plagg idur fuq il-bord
- Numri oħra ta' pinijiet
- Għoli oħra tal-pila
- Kisi alternattivi għall-kuntatt
Staqsi dwar konnetturi personalizzati issa
Plug dirett vs. par ta' konnetturi

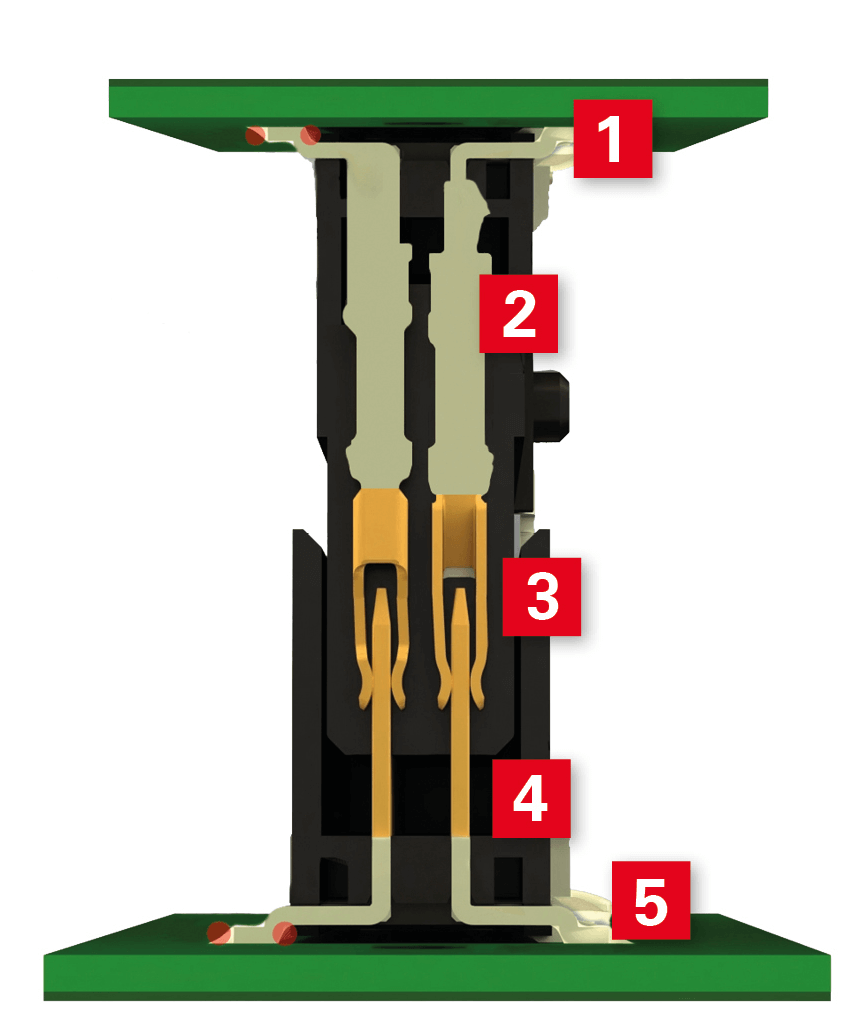

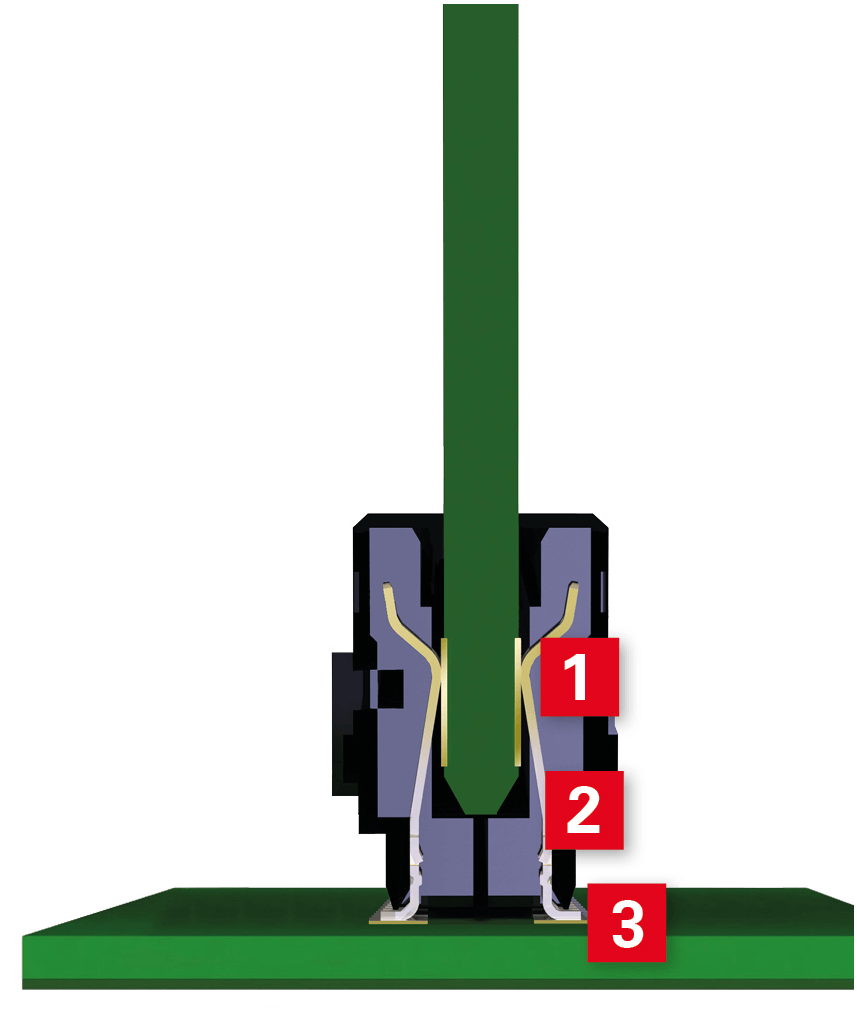

[1] interfaċċa ta'
kuntatt R [2] kuntatt R
[3] żona ta' konnessjoni R
[1] Żona
tat-terminali R [2] Kontakt R
[3] Għaqda tal-kontakt
R [4] Kontakt R
[5] Żona tat-terminali R
Tolleranzi
diretti EC.8. Toleranzi permessi ta' disallinjament

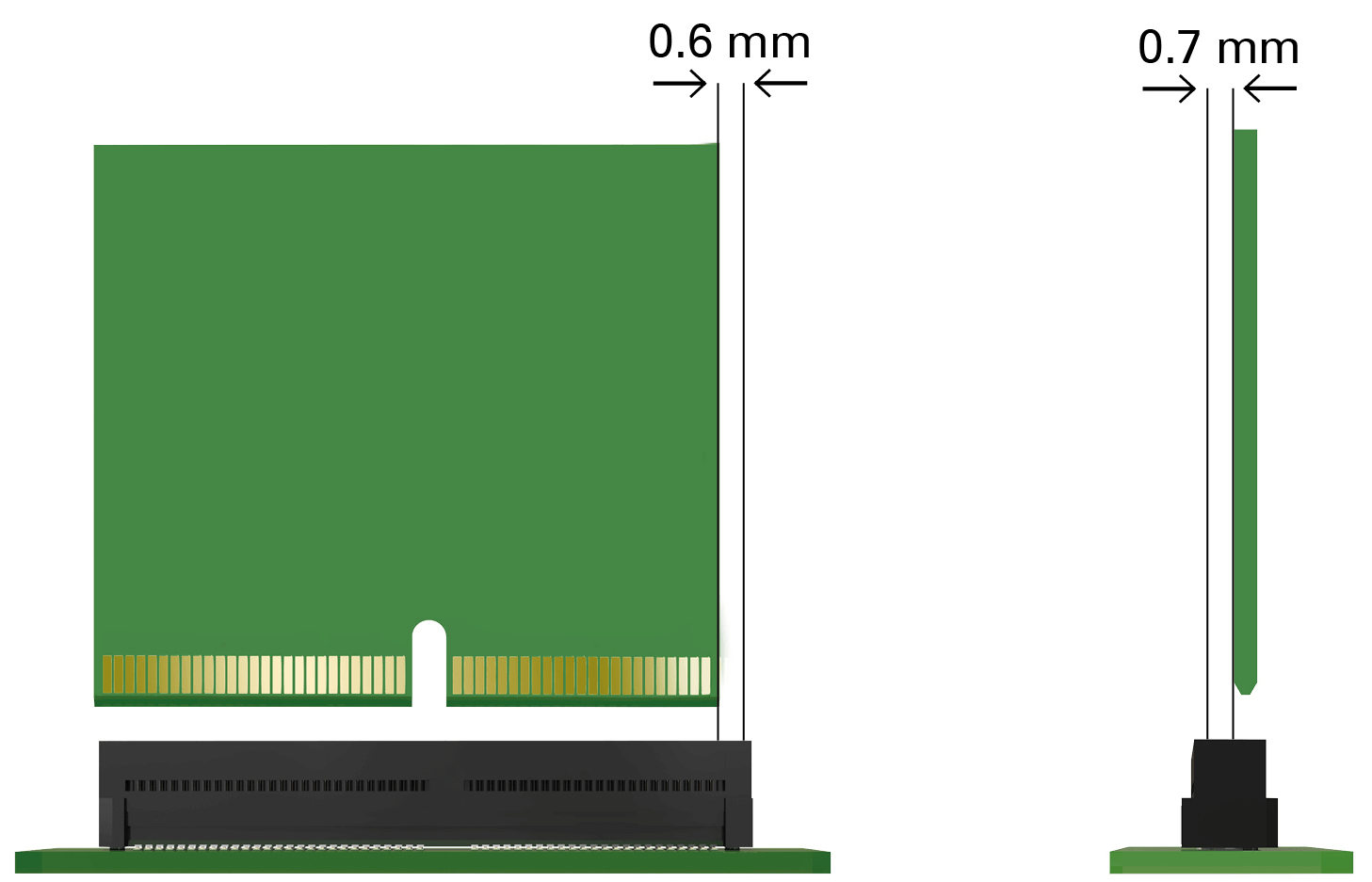

ċentrali. Il-konnetturi diretti EC.8 jissaportu disallinjament ta' 0.6 mm fuq l-assi longitudinali u 0.7 mm fuq l-assi trasversali meta jkunu mqabbda.
Tolleranzi permessi għad-disallinjament

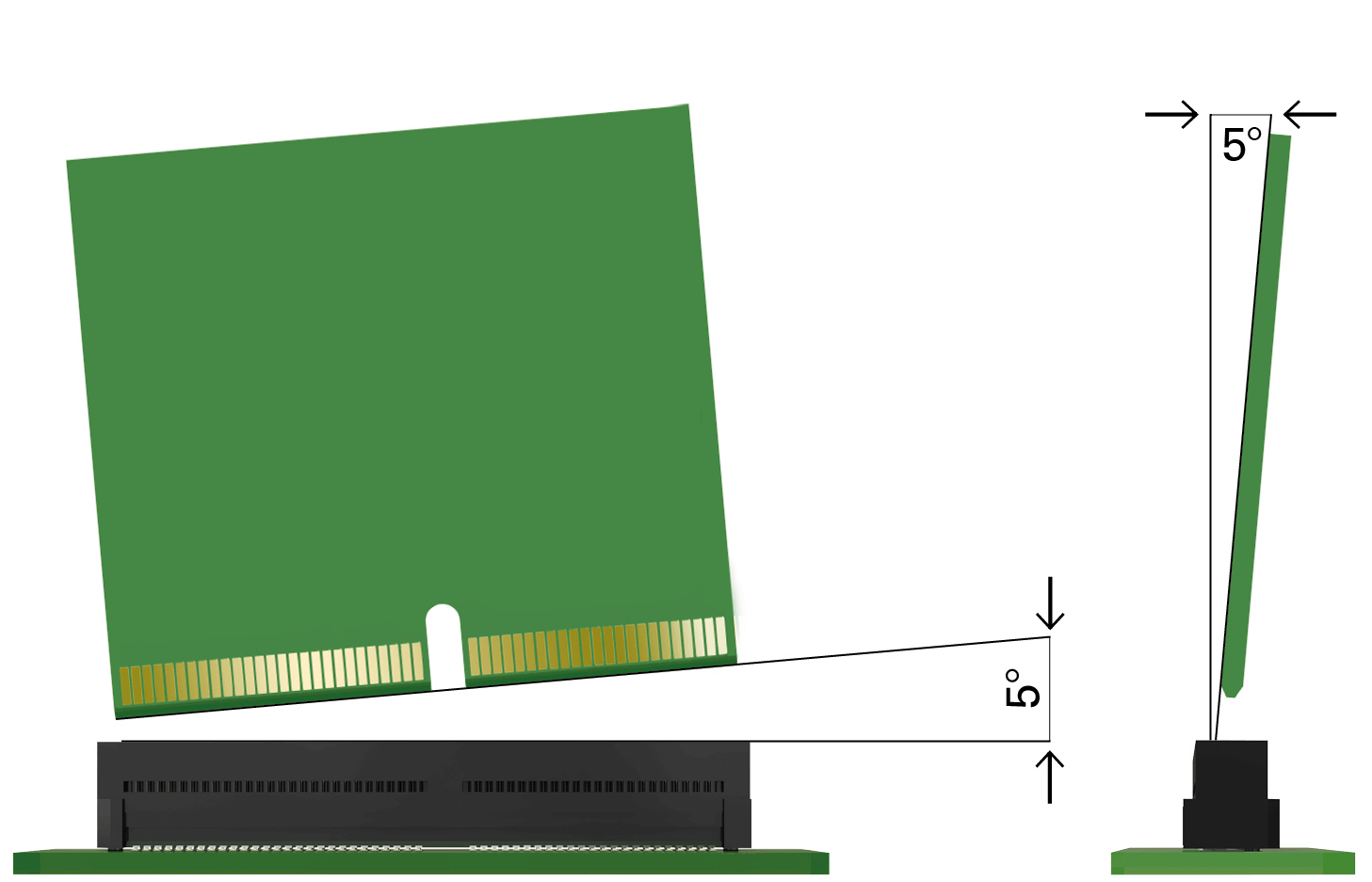

angolari Bil-konnetturi diretti EC.8, il-bord it-tifla jista' jiddaħħal fil-konnettur EC.8 f'angolu sa 5° kemm fuq l-assi longitudinali kif ukoll fuq l-assi trasversali.
Konetturi EC.8 SMT għall-muntar fuq il-wiċċ b'pass ta' 0.8 mm
għad-disinn tiegħu, l-EC.8 tagħna huwa veru espert ta' veloċità għolja, joffri rata ta' trasferiment tad-dejta sa 28 Gbit/s. Huwa perfett għall-applikazzjonijiet moderni tal-Industrija 4.0 u għal oqsma relatati bħall-Internet tal-Oġġetti, il-cloud computing u l-edge computing.
Minbarra r-rata għolja tat-trasferiment tad-dejta, il-konnettur dirett joffri l-vantaġġi li ġejjin:
kuntatt dirett ma' bord taċ-ċirkwit stampat jiffranka spazju u riżorsi, peress li l-ispejjeż tal-materjal u l-isforz ta' assemblar marbutin ma' pin header huma kompletament eliminati. Il-vantaġġ tekniku jirriżulta mit-tnaqqis fir-reżistenza u fl-interferenza li jistgħu jaffettwaw sinjal.
Biex nipprovdu l-konnettur dirett it-tajjeb għal kull applikazzjoni, l-EC.8 tagħna huwa disponibbli bil-pass ta' 0.8 mm, li huwa ppruvat fl-industrija, b'firxa ta' 20 sa 200 pin tas-sinjal, li jistgħu jiġu magħżula f'inkrementi ta' 20.
Il-familja EC.8 għaddiet minn programm estensiv ta' testijiet, li juri funzjonament xieraq wara, fost affarijiet oħra, ħażna klimatika, espożizzjoni għal xokk u vibrazzjoni, u anke wara 500 ċiklu ta' konnessjoni. Kurjuż? Itlob issa r-Rapport EC.8 HighSpeed u l-parametri S u ara int stess bil-fatti u ċ-ċifri.
FAQ: Mistoqsijiet u tweġibiet dwar il-konetturi PCB EC.8 SMT
Kif jistgħu jiġu mwaħħla l-konetturi plug-dirett EC.8?
Il-konnetturi b'toqob permeabbli jiġu manifatturati bl-użu tat-teknoloġija tal-montaġġ fuq il-wiċċ (SMT). Is-soldering isir direttament fuq il-bord tal-ċirkwit stampat. Għal numri ta' pin li
jvarjaw minn 20 sa 140, il-prodotti jiġu pprovduti f'ippakkjar standard ta' tape-and-reel; dan jippermetti proċessar kompletament awtomatizzat permezz ta' pick-and-place.
Il-konnetturi b'numru ta' pin minn 160 sa 200 jiġu ppakkjati f'vassoi bħala standard; il-pakkettar f'tape-and-reel huwa wkoll disponibbli fuq talba. Madankollu, dan juża tape usa', li huwa inqas komuni.
Liema speċifikazzjonijiet jew layout għandu jkun manifatturat il-karta tal-plug-in?
Jekk jogħġbok irreferi għad-disinn hawn taħt għall-ħamfering u d-dimensjonijiet tal-bord taċ-ċirkwit stampat. Nirrakkomandaw deheb iebes għall-pads tad-deheb. Jekk jogħġbok irreferi għad-disinn tal-prodott għal aktar dettalji.
Għaliex għandu jintuża sistema ta' konnettur b'konnessjoni diretta?
Is-sistemi ta' konnessjoni diretta jippermettu li jintlaħqu rati għoljin ta' trasferiment tad-dejta. Meta mqabbla mas-sistemi ta' konnetturi b'żewġ biċċiet, l-effetti negattivi tat-tieni konnettur fuq is-sinjal jiġu eliminati. Dan huwa prinċipalment minħabba n-numru mnaqqas ta' punti ta' kuntatt, inqas bidliet fis-sezzjoni trasversali tal-konduttur u tnaqqis assoċjat fil-bidliet fid-direzzjoni tas-sinjal.
Dan ifisser li prestazzjoni għolja tista' tinkiseb anke b'impronta żgħira. Barra minn hekk, ir-reżistenza tal-kuntatt hija mnaqqsa meta mqabbla mas-sistemi ta' konnettur b'żewġ partijiet, li tirriżulta f'kapaċità akbar ta' trasport tal-kurrent.
Huwa s-sistema tal-konnettur EC.8 kompatibbli mas-speċifikazzjonijiet standard tal-bord it-tifla?
Is-sistema ta' konnettur EC.8 tappoġġja karti figloli b'ħoxna ta' 1.60 mm. Għal konnetturi b'80 jew aktar kuntatti, hemm bar tal-gwida integrat ukoll biex jipprevjeni inserzjoni żbaljata. Dan jista' jiġi omess fil-verżjoni ta' 60 pin jekk mixtieq.
Is-sistema ta' konnettur EC.8 tikkonforma mal-istandards attwali tas-suq u hija kompatibbli ma' bordijiet wiesgħa użati.
Għal liema applikazzjonijiet jintużaw il-konnetturi diretti EC.8?
Grazzi għall-versatilità tagħhom, il-konetturi EC.8 ta' konnessjoni diretta jintużaw f'firxa wiesgħa ta' applikazzjonijiet f'ħafna industriji. Fil-qasam tat-teknoloġija tal-awtomazzjoni u l-apparati IoT, pereżempju, joffru l-vantaġġi ta' pitch fin u rati għoljin ta' trasferiment tad-dejta.
Liema livell ta' allinjament ħażin jissaportu l-konnetturi diretti EC.8 meta jidħol il-karta bint?
Diverġenza angolari sa 5° hija permessa kemm fid-direzzjoni longitudinali kif ukoll fit-trasversali.
Diverġenza ta' 0.7 mm perpendikolari u 0.6 mm parallelu mal-assi longitudinali tal-konnettur hija permessa.
Liema rati tad-dejta jistgħu jittrasmettu?
Ir-rata tat-trasferiment tad-dejta hija 28 Gbit/s. Id-diagramma li ġej turi t-telf ta' inserzjoni kontra l-frekwenza.
Liema tipi ta' enerġija jistgħu jittrasmettu?
Konektor ta' 140-pin jista' jġorr sa 3.2A f'temperatura ambjentali ta' 20°C. Għal aktar dettalji, jekk jogħġbok ikkuntattjana fuq sales@ept.de
Huma l-konetturi EC.8 komponenti rikonoxxuti mill-UL?
Iva, il-konetturi EC.8 ta' EPT huma komponenti rikonoxxuti mill-UL fl-Istati Uniti u fil-Kanada.
Il-konetturi EC.8 huma konformi mar-RoHS?
RoHS (Restrizzjoni tal-użu ta' ċerti Sostanzi Perikolużi) hija d-direttiva li tirrestrinġi l-użu ta' ċerti sustanzi perikolużi fl-apparat elettriku u elettroniku.
Nistqarru li l-konnetturi EC.8 ta' ept huma konformi mad-Direttiva RoHS 2011/65/UE, kif indikat fis-certifikat RoHS. Informazzjoni oħra tista' tinstab taħt RoHS & REACH.
