Kolibri: Ħarsa ġenerali

Fatti ewlenin f'ħarsa waħda Applikazzjonijiet Prodotti Colibri Video tal-aħjar mumenti Karatteristiċi Spazjament flessibbli Id-daqsijiet tal-moduli Oqsma ta' applikazzjoni Perspettiva tal-iżviluppatur Sezzjoni tal-FAQ Xhieda Tniżżilijiet

Konetturi SMT PCB ta' veloċità għolja għal applikazzjonijiet li jeħtieġu aktar minn 25 Gbit/s

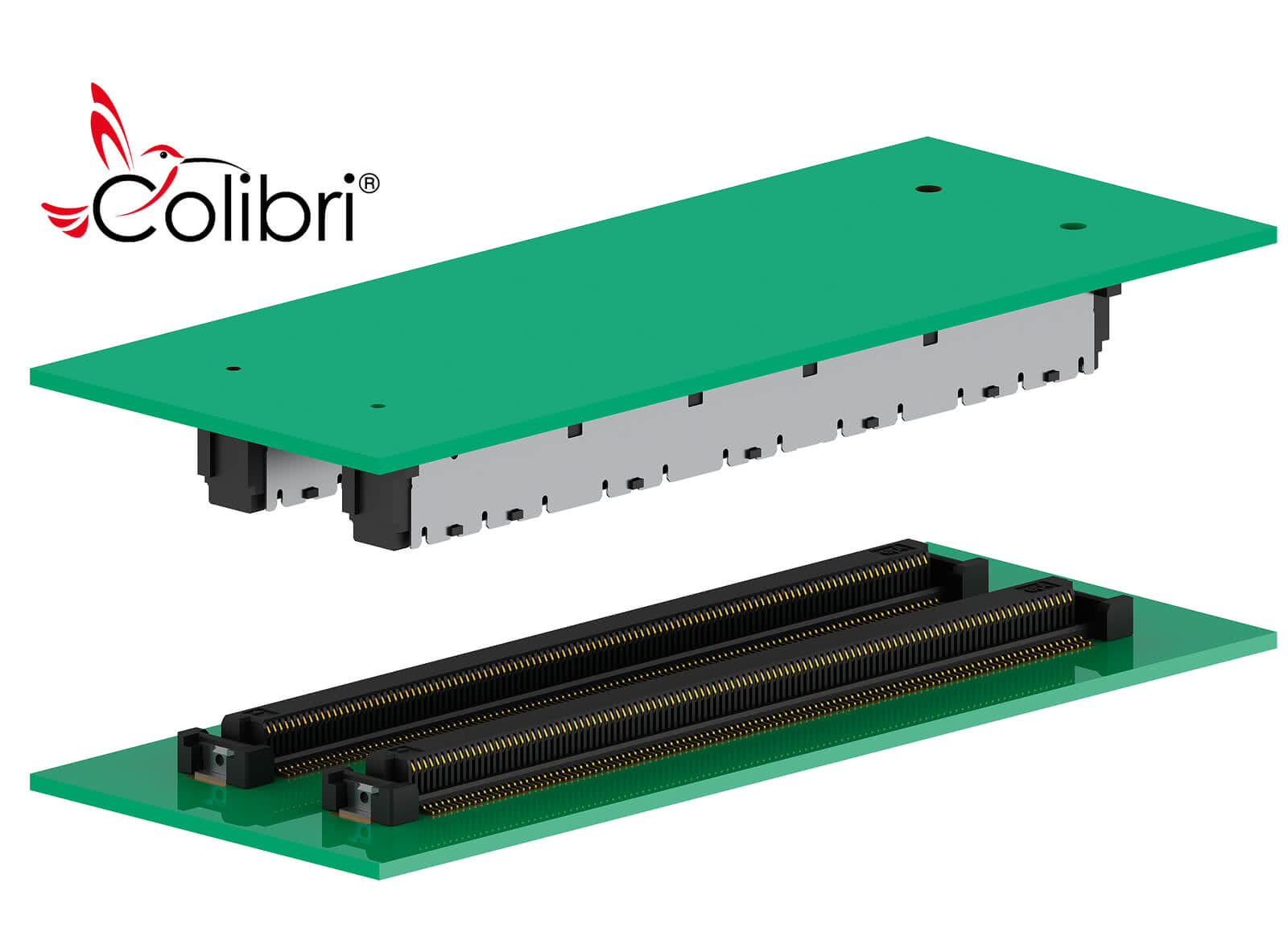

Colibri® huwa sistema ta' konnettur SMT b'żewġ ringieli, protett, b'pass ta' 0.5 mm.

Colibri Anwendug Titelbild

Karatteristiċi

Jikkonforma mar-rekwiżiti ta' PICMG COM Express®
u SFF-SIG CoreExpress®
Kompatibbli ma' konnetturi standard

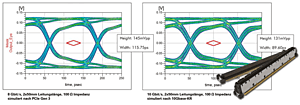

għal applikazzjonijiet b'10+, 16+ jew 25+ Gbit/s Żona
integrata għall-muntar
Imballat f'tape & reel

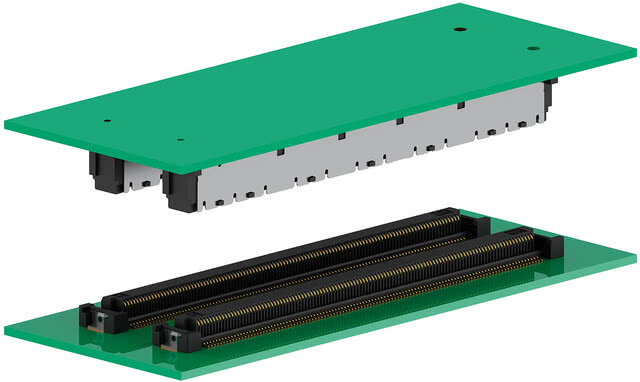

Applikazzjonijiet

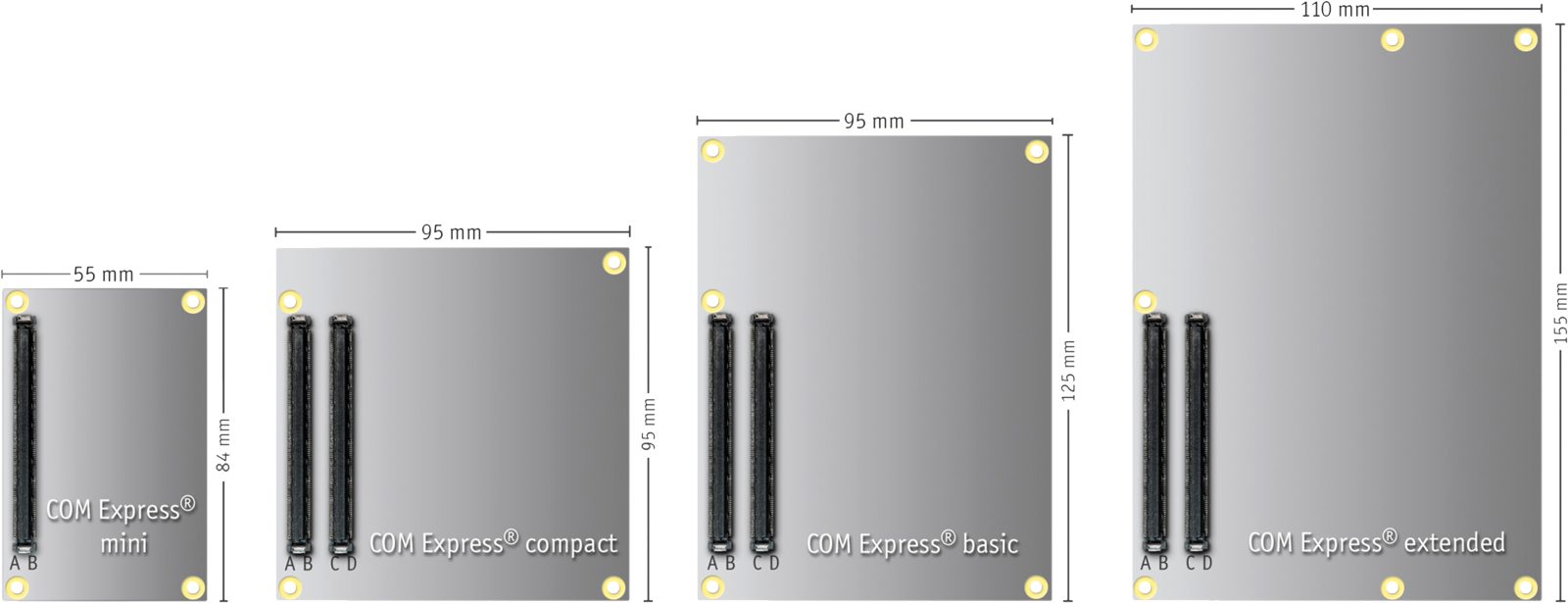

COM Express®
CoreExpress® bord
mezzanin għal bord
VITA59

Kolibri: Ħarsa ġenerali

Fatti ewlenin f'ħarsa waħda Applikazzjonijiet Prodotti Colibri Video tal-aħjar mumenti Karatteristiċi Spazjament flessibbli Id-daqsijiet tal-moduli Oqsma ta' applikazzjoni Perspettiva tal-iżviluppatur Sezzjoni tal-FAQ Xhieda Tniżżilijiet

Plug 10+

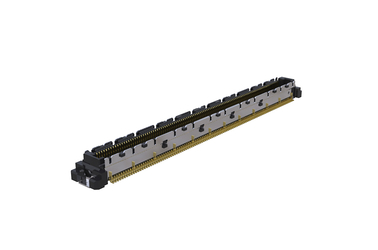

Kolibri Plug 220, 5 mm Oġġett nru. 401-51101-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 220, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Kolibri Plug 220, 5 mm Oġġett nru. 401-51101-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

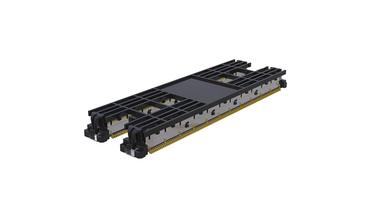

Colibri Plug 440, 5 mm Oġġett nru. 401-51501-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 440, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 440, 5 mm Oġġett nru. 401-51501-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

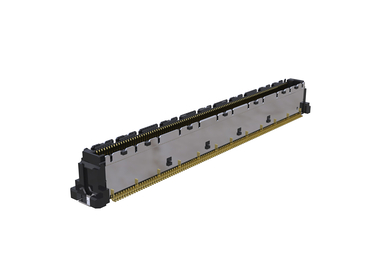

Colibri Plug 220, 8mm Oġġett nru. 401-55101-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 220, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 220, 8mm Oġġett nru. 401-55101-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

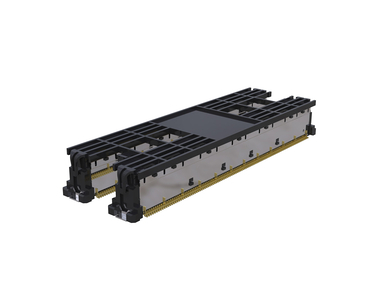

Colibri Plug 440, 8mm Oġġett nru. 401-55501-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 440, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 440, 8mm Oġġett nru. 401-55501-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

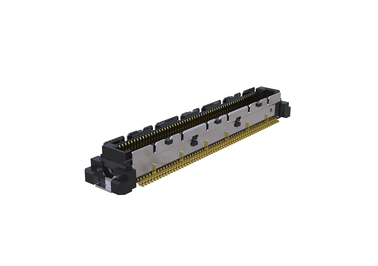

Colibri Plug 120, 5 mm Oġġett nru. 401-51401-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 120, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 120, 5 mm Oġġett nru. 401-51401-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

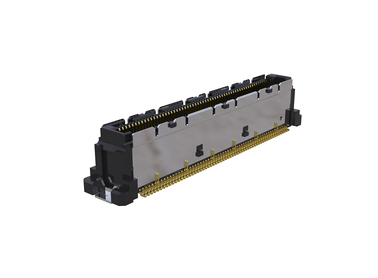

Colibri Plug 120, 8mm Oġġett nru. 401-55401-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 120, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 120, 8mm Oġġett nru. 401-55401-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

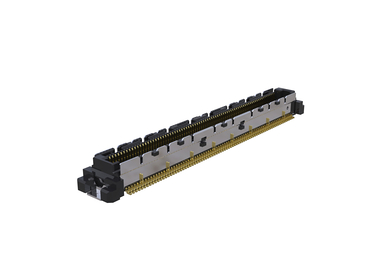

Colibri Plug 160, 5 mm Oġġett nru. 401-51301-51

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 160, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 160, 5 mm Oġġett nru. 401-51301-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	mija sitta u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 80, 5 mm Oġġett nru. 401-51601-51

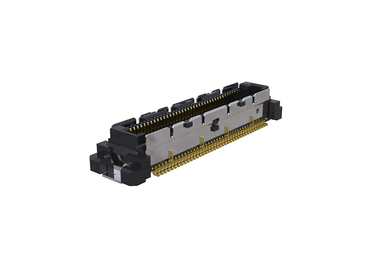

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 80, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 80, 5 mm Oġġett nru. 401-51601-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	tmenin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 40, 5 mm Oġġett nru. 401-51701-51

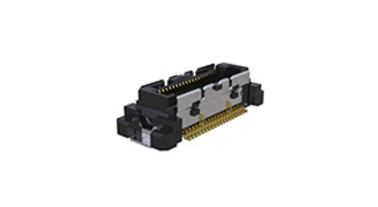

Colibri Plug 5mm 40pol 401 51703 51 285x156

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 40, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 40, 5 mm Oġġett nru. 401-51701-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

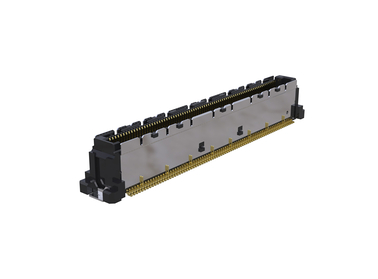

Colibri Plug 160, 8mm Oġġett nru. 401-55301-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 160, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 160, 8mm Oġġett nru. 401-55301-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	mija sitta u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

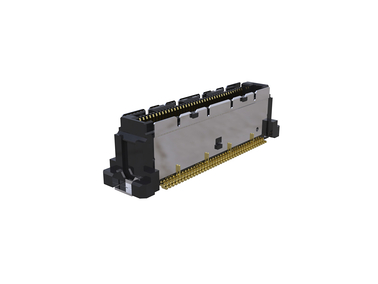

Colibri Plug 80, 8 mm Oġġett nru. 401-55601-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 80, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 80, 8 mm Oġġett nru. 401-55601-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	tmenin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

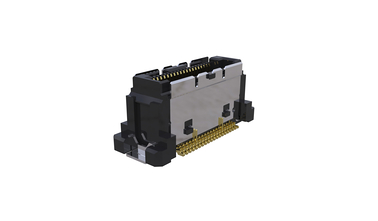

Colibri Plug 40, 8mm Oġġett nru. 401-55701-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 40, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata tat-trasferiment tad-dejta: 10+ Gbit/s

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 40, 8mm Oġġett nru. 401-55701-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Plug 16+

Colibri Plug 16+ 220, 5 mm Oġġett nru. 401-51103-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 220, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 220, 5 mm Oġġett nru. 401-51103-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 440, 5 mm Oġġett nru. 401-51503-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 440, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 440, 5 mm Oġġett nru. 401-51503-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 220, 8 mm Oġġett nru. 401-55103-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 220, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 220, 8 mm Oġġett nru. 401-55103-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 440, 8 mm Oġġett nru. 401-55503-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 440, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 440, 8 mm Oġġett nru. 401-55503-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 160, 5 mm Oġġett nru. 401-51303-51

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 160, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 160, 5 mm Oġġett nru. 401-51303-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.0
In-numru ta' kuntatti	mija sitta u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 120, 5 mm Oġġett nru. 401-51403-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 120, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 120, 5 mm Oġġett nru. 401-51403-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.0
In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 80, 5 mm Oġġett nru. 401-51603-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 80, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 80, 5 mm Oġġett nru. 401-51603-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.0
In-numru ta' kuntatti	tmenin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 40, 5 mm Oġġett nru. 401-51703-51

Colibri Plug 5mm 40pol 401 51703 51 285x156

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 40, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 40, 5 mm Oġġett nru. 401-51703-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.0
In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 160, 8 mm Oġġett nru. 401-55303-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 160, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 160, 8 mm Oġġett nru. 401-55303-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.0
In-numru ta' kuntatti	mija sitta u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 120, 8 mm Oġġett nru. 401-55403-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 120, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 120, 8 mm Oġġett nru. 401-55403-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.0
In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 80, 8 mm Oġġett nru. 401-55603-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 80, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 80, 8 mm Oġġett nru. 401-55603-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.0
In-numru ta' kuntatti	tmenin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 16+ 40, 8 mm Oġġett nru. 401-55703-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 40, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rata ta' trasferiment tad-dejta ta' 16+ Gbit/s għall-PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 16+ 40, 8 mm Oġġett nru. 401-55703-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.0
In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	16 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Plug 25+

Colibri Plug 25+ 220, 5 mm Oġġett nru. 401-51104-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 220, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rati ta' trasferiment tad-dejta ta' 25+ Gbit/s għal PCIe Gen4, Ethernet ta' 25 Gbit u USB4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 25+ 220, 5 mm Oġġett nru. 401-51104-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	25 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 25+ 440, 5 mm Oġġett nru. 401-51504-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 440, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rati ta' trasferiment tad-dejta ta' 25+ Gbit/s għal PCIe Gen4, Ethernet ta' 25 Gbit u USB4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 25+ 440, 5 mm Oġġett nru. 401-51504-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	25 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 25+ 220, 8 mm Oġġett nru. 401-55104-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 220, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rati ta' trasferiment tad-dejta ta' 25+ Gbit/s għal PCIe Gen4, Ethernet ta' 25 Gbit u USB4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 25+ 220, 8 mm Oġġett nru. 401-55104-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	25 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Plug 25+ 440, 8 mm Oġġett nru. 401-55504-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, Numru ta' poli: 440, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rati ta' trasferiment tad-dejta ta' 25+ Gbit/s għal PCIe Gen4, Ethernet ta' 25 Gbit u USB4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Colibri Plug 25+ 440, 8 mm Oġġett nru. 401-55504-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	25 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Tabella tad-derating

Kontenitur

Hummingbird Receptacle 220 Oġġett nru. 402-51101-51

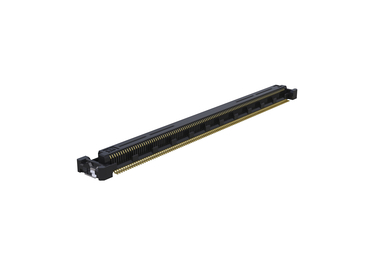

Colibri Receptacle 220pol 402 51101 51 2290x1560

għal kull daqs ta' pitch tal-PCB, Numru ta' poli: 220, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata ta' trasferiment tad-dejta sa 25+ Gbit/s, għal PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Hummingbird Receptacle 220 Oġġett nru. 402-51101-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	Ħames millimetri u tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.2 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	sa 25+ Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Hummingbird Receptacle 440 Oġġett nru. 402-51501-51

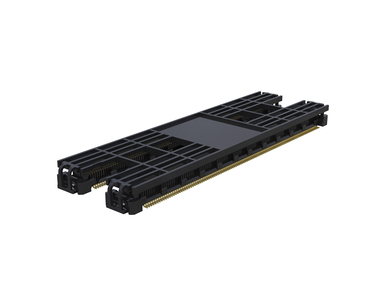

Colibri Receptacle 440pol 402 51501 51 1950x1560

għal kull daqs ta' pitch tal-PCB, Numru ta' poli: 440, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata ta' trasferiment tad-dejta sa 25+ Gbit/s, għal PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Hummingbird Receptacle 440 Oġġett nru. 402-51501-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	Ħames millimetri u tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.2 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	sa 25+ Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Hummingbird Receptacle 120 Oġġett nru. 402-51401-51

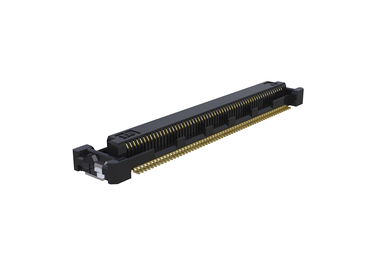

Colibri Receptacle 120pol 402 51401 51 2260x1560

għal kull daqs ta' pitch tal-PCB, Numru ta' poli: 120, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata ta' trasferiment tad-dejta sa 25+ Gbit/s, għal PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Hummingbird Receptacle 120 Oġġett nru. 402-51401-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	Ħames millimetri u tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.2 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	sa 25+ Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Hummingbird Receptacle 160 Oġġett nru. 402-51301-51

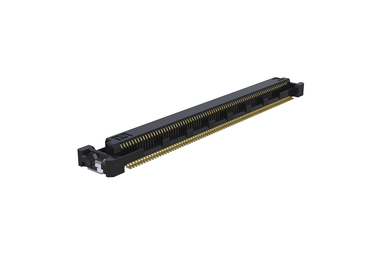

Colibri Receptacle 160pol 402 51301 51 2330x1560

għal kull daqs ta' pitch tal-PCB, Numru ta' poli: 160, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata ta' trasferiment tad-dejta sa 25+ Gbit/s, għal PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Hummingbird Receptacle 160 Oġġett nru. 402-51301-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	mija sitta u għoxrin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	Ħames millimetri u tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.2 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	sa 25+ Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Hummingbird Receptacle 80 Oġġett nru. 402-51601-51

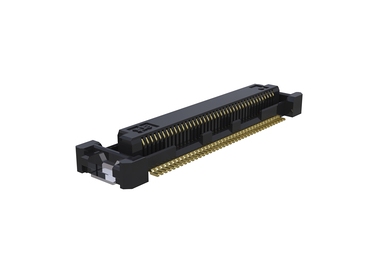

Colibri Receptacle 80pol 402 51601 51 2230x1560

għal kull daqs ta' pitch tal-PCB, Numru ta' poli: 80, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata ta' trasferiment tad-dejta sa 25+ Gbit/s, għal PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Hummingbird Receptacle 80 Oġġett nru. 402-51601-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	tmenin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	Ħames millimetri u tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.2 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	sa 25+ Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Hummingbird Receptacle 40 Oġġett nru. 402-51701-51

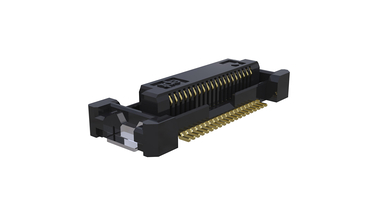

Colibri Receptacle 40pol 402 51701 51 2790x1560

għal kull daqs ta' pitch tal-PCB, Numru ta' poli: 40, Teknoloġija ta' konnessjoni SMT, Griżma ta' 0.5 mm, Rata ta' trasferiment tad-dejta sa 25+ Gbit/s, għal PCIe Gen4

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Ara aktar dettalji tal-prodott

Hummingbird Receptacle 40 Oġġett nru. 402-51701-51 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	Ħames millimetri u tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	Fuq Ni
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	min. 0.1 N
ħajja tas-servizz	30 ċikli ta' inserzjoni
Koplanarità	massimu 0.1 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.2 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	Mija u mija volt AC
Trasmissjoni tad-dejta	sa 25+ Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u Poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Plug Heavy Au

Colibri Heavy Au Plug 10+ 220, 5 mm Oġġett nru. 401-51101-52

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, 220 toqob f'grilja ta' 0.5 mm, Teknoloġija ta' konnessjoni SMT, Rata tat-trasferiment tad-dejta: 10+ Gbit/s, 0.76 µm Au

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Colibri Heavy Au Plug 10+ 220, 5 mm Oġġett nru. 401-51101-52 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	0.76 µm tad-deheb fuq nikil
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Heavy Au Plug 10+ 440, 5 mm Oġġett nru. 401-51501-52

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

għall-ispazjament ta' 5 mm fuq PCB, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, 440 toqob f'grilja ta' 0.5 mm, Teknoloġija ta' konnessjoni SMT, Rata tat-trasferiment tad-dejta: 10+ Gbit/s, 0.76 µm Au

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Colibri Heavy Au Plug 10+ 440, 5 mm Oġġett nru. 401-51501-52 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	0.76 µm tad-deheb fuq nikil
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Heavy Au Plug 10+ 220, 8 mm Oġġett nru. 401-55101-52

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, 220 toqob f'grilja ta' 0.5 mm, Teknoloġija ta' konnessjoni SMT, Rata tat-trasferiment tad-dejta: 10+ Gbit/s, 0.76 µm Au

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Colibri Heavy Au Plug 10+ 220, 8 mm Oġġett nru. 401-55101-52 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	0.76 µm tad-deheb fuq nikil
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Colibri Heavy Au Plug 10+ 440, 8 mm Oġġett nru. 401-55501-52

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

għall-ispazjament tal-PCB ta' 8 mm, Tolleranza ta' sovrapposizzjoni sa +0.6 mm, 440 toqob f'grilja ta' 0.5 mm, Teknoloġija ta' konnessjoni SMT, Rata tat-trasferiment tad-dejta: 10+ Gbit/s, 0.76 µm Au

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Colibri Heavy Au Plug 10+ 440, 8 mm Oġġett nru. 401-55501-52 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	tmien millimetri
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	mija u għoxrin
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	0.76 µm tad-deheb fuq nikil
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
Koplanarità	massimu 0.1 mm
Sigurtà tal-overlap	0.6 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.15 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	10 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Dukana ta' servizz tqil

Kolibri Heavy Au Receptacle 220 Oġġett nru. 402-51101-52

Colibri Receptacle 220pol 402 51101 51 2290x1560

għal kull daqs ta' pitch tal-PCB, Numru ta' poli: 220, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rati ta' trasferiment tad-dejta sa 25+ Gbit/s
s għal PCIe Gen4, 0.76 µm Au

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Kolibri Heavy Au Receptacle 220 Oġġett nru. 402-51101-52 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	220
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 mm u 8 mm
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	0.76 µm tad-deheb fuq nikil
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
Koplanarità	massimu 0.1 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.2 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	sa 25 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Kolibri Heavy Au Riċettaklu 440 Oġġett nru. 402-51501-52

Colibri Receptacle 440pol 402 51501 51 1950x1560

għal kull daqs ta' pitch tal-PCB, Numru ta' poli: 440, Teknoloġija ta' konnessjoni SMT, Gri 0.5 mm, Rati ta' trasferiment tad-dejta sa 25+ Gbit/s għall-PCIe Gen4, 0.76 µm Au

Fl-istess ħin

SMT

Densità għolja

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Kolibri Heavy Au Riċettaklu 440 Oġġett nru. 402-51501-52 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PICMG^® COM.0 Rev 3.1
In-numru ta' kuntatti	440
Teknoloġija tal-konnessjoni	SMT
Distanzjar tal-PCB	5 mm u 8 mm
Temperatura ta' operazzjoni	-40°C sa +125°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	liga tal-kopru
Kisi ta' kuntatt	0.76 µm tad-deheb fuq nikil
Żona ta' konnessjoni	Au flash permezz ta' Ni

Mekkaniċi

Dimensjoni tal-grilja	0.5 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.1 N
Koplanarità	massimu 0.1 mm
Offset ċentrali fid-direzzjoni X	± 0.4 mm
Offset ċentrali fid-direzzjoni Y	± 0.19 mm
Disallinjament assjali fl-istat imwaħħal (x/y)	± 0.1 mm (għoli ta' 8 mm) / ± 0.115 mm (għoli ta' 5 mm)
Offset angolari fid-direzzjoni X	± 2°

Elettriku

kurrent operattiv	massimu 0.5 A
Voltġġ ta' operazzjoni	50 VAC
Reżistenza 'l quddiem	massimu 75 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.2 mm
Reżistenza tal-iżolament	100 MΩ
Voltġġ tat-test	200 VAC
Trasmissjoni tad-dejta	sa 25 Gbps

Proċessar

It-temperatura tas-soldering	260°C skont J-STD-020
MSL	wieħed
Assemblea	Agħżel u poġġi

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Tabella tad-derating

Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?

Itlob konnetturi personalizzati

Ma tistax issib dak li qed tfittex? Talab konnettur personalizzat issa!

Username:

Grazzi ħafna! Se nirrevedu r-rekwiżiti tiegħek u se nkunu f'kuntatt miegħek.

Jekk għandek xi mistoqsijiet, jekk jogħġbok tħossokx skomdu tikkuntattjana bl-email jew bit-telefon.

Ma nstab l-ebda prodott xieraq – staqsi dwar dan il-prodott issa:

Il-kampijiet immarkati b'* huma obbligatorji.

Kumpanija *

Tislijiet

L-ewwel isem *

Isem *

Triq *

Kodiċi postali *

Post *

Pajjiż *

Email *

It-telefon *

Rekwiżiti tal-prodott *

Tista' tara l-politika tagħna dwar il-privatezza hawn.

Karatteristiċi ewlenin tal-konetturi Colibri HighSpeed SMT

X'joffru l-konnetturi popolari Colibri HighSpeed ta' EPT? Liema daqsijiet ta' pitch tal-PCB jistgħu jappoġġjaw? Hemm varjetà ta' numri ta' pin disponibbli? Liema rati ta' trasferiment tad-dejta huma possibbli?

Il-video animat tagħna jwieġeb għal dawn il-mistoqsijiet u aktar. Ħares
issa! (jew fuq YouTube)!

Karatteristiċi tal-Konettur PICMG

Colibri Anwendung 440 2021 03 03 16 03 38

Colibri® huwa sistema ta' konnettur SMT b'żewġ ringieli u b'protezzjoni, b'pass ta' 0.5 mm. Jissodisfa r-rekwiżiti kollha tas-speċifikazzjonijiet tal-konnetturi għall-PICMG COM Express®, SFF-SIG CoreExpress® u nano-ETXexpress. Il-prodotti Colibri® huma kompatibbli ma' konnetturi standard disponibbli fis-suq u ġew ittestjati b'mod estensiv.

Colibri Receptacle — Riċettur (konnettur femminili)
Ħarsa ġenerali lejn id-dettalji
tal-modulu COM

Żona ta' pick-and-place

196 pinijiet tas-sinjali u 24 pinijiet tal-art

0.5 mm pass

Colibri Receptacle

Colibri Plug — Plug (konnettur maskili)
Dettalji
tal-bord tal-karrier f'ħarsa waħda

Colibri Feature Pick N Place 180x180 — Għażla: pick-and-place tal-għatu

Colibri Feature Guide Post 180x180 — Pali tat-twassil

Tarka

Montaġġ SMT

Colibri Feature Pick N Place 180x180

Colibri Feature Guide Post 180x180

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Aħna nipproduċu konnetturi magħmula apposta u b'adattament preċiż, iddisinjati apposta għall-applikazzjoni tiegħek.

Numri oħra ta' pinijiet
Għoli oħra tal-pila
Kisi alternattivi għall-kuntatt

Staqsi dwar konnetturi personalizzati issa

L-istandard COM Express għall-konetturi

Is-speċifikazzjoni tal-konnettur COM Express® ġiet żviluppata mill-PICMG għall-Kompjuter fuq Moduli (COM). Fost affarijiet oħra, tispeċifika d-dimensjonijiet li l-modulu għandu jkollu u l-pożizzjonament tal-borijiet tal-muntar u l-assenjazzjonijiet tal-kuntatti fir-rigward tal-bord ta' trasport.
Il-moduli COM Express® jintegraw il-funzjonijiet ewlenin ta' PC li jista' jibootja, bħal CPU, proċessur grafiku, RAM u interfaċċji standard.
Il-plaggjar ta' modul COM fuq bord ta' trasport jnaqqas iż-żminijiet u l-ispejjeż ta' żvilupp. Barra minn hekk, il-ċiklu tal-ħajja tal-prodott mhux biss jista' jiġi estiż iżda wkoll aġġornat billi jitpoġġew moduli COM Express® ġodda b'prestazzjoni ogħla fuq il-bord ta' trasport.

Id-daqsijiet tal-modulu COM Express® għall-konnetturi skont PICMG

COMExpress boards frei

Applikazzjonijiet tipici għall-konetturi Colibri HighSpeed

Awtomazzjoni
industrijali Kjosk u sistemi POS
Teknoloġija medika
Teknoloġija tal-kejl
Logħob
tat-trasport
Servers

Konetturi PICMG Colibri għal COM Express

Florian Guglhoer Produktmanager 6400x4660px

Darba wara l-oħra smajna mingħand żviluppaturi tal-hardware li d-domandi fuq konnetturi ta' veloċità għolja kienu żdiedu u li għalhekk kellhom bżonn konnetturi SMT kapaċi jimmaniġġjaw aktar minn 8 Gbit/s. Għal xi żmien issa, il-verżjoni ta' 10 Gbit/s tal-konnetturi SMT Colibri tagħna impressjonat bl-integrità tas-sinjal eċċezzjonali tagħha. Bil-verżjonijiet Colibri ta' 16+ u 25+ Gbit/s, nipprovdu trasmissjoni tad-dejta mingħajr interferenza tas-sinjali USB 3.1 Gen2 u PCI Express 4.0.
Il-konetturi SMT Colibri tagħna għall-applikazzjonijiet COM Express għandhom disinn ottimizzat tal-kuntatt, li jippermetti l-implimentazzjoni faċli ta' applikazzjonijiet għal konetturi ta' veloċità għolja ta' 10, 16 jew 25+ Gbit/s u aktar. Is-simulazzjonijiet tagħna juru integrità tas-sinjal eċċellenti – anke f'rati għoljin ta' trasferiment tad-dejta. Jien assolutament konvint bil-kapaċitajiet ta' veloċità għolja tal-konetturi Colibri COM Express tagħna. Għandek tħares lejn il-karatteristiċi int stess u tordna mill-inqas kampjun wieħed! Tista' wkoll titlob
minna l-parametri S biex tissimulaw id-disinji tiegħek stess."
Florian Guglhör, Maniġer tal-Prodott f'ept

FAQ: Mistoqsijiet u tweġibiet dwar il-konnettur Colibri SMT

Liema rata ta' trasferiment tad-dejta huma adattati l-konetturi Colibri SMT?F'liema applikazzjonijiet ta' veloċità għolja jintużaw il-konetturi Colibri?Fejn qed jintużaw b'suċċess konnetturi Colibri konformi ma' PICMG?Huwa meħtieġ għodda ta' assemblar għall-ipproċessar tal-konnetturi Colibri High Speed?Il-konnetturi PICMG Colibri huma wkoll ipprovduti f'ippakkjar ta' tejp u riol?Huma l-konnetturi Colibri COM Express komponenti rikonoxxuti mill-UL?Huma l-konnetturi PCB ept konformi mar-RoHS?

Liema rata ta' trasferiment tad-dejta huma adattati l-konetturi Colibri SMT?

Simulazzjonijiet bl-użu tas-sistema ta' konnetturi Colibri® COM Express® f'8 u 10 Gbit/s juru integrità eċċellenti tas-sinjal. Grazzi għal żviluppi u titjib ulterjuri fid-disinn tal-kuntatt, il-kapaċitajiet ta' veloċità għolja tal-plugs Colibri ġew estiżi għal aktar minn 25 Gbit/s. Dan jagħmel is-sistema ta' konnettur COM Express l-ewwel għażla għall-applikazzjoni tiegħek f'rati għoljin ta' trasferiment tad-dejta ta' 25 Gbit/s u aktar.

mask output eye

F'liema applikazzjonijiet ta' veloċità għolja jintużaw il-konetturi Colibri?

Il-konnetturi Colibri ta' veloċità għolja huma ideali għal rata għolja ta' trasferiment tad-dejta u għalhekk huma adattati għal kull tip ta' applikazzjonijiet ta' veloċità għolja. Dawn jinkludu, pereżempju, sistemi board-to-board COM Express u Mezzanine b'rata ta' trasferiment tad-dejta għal 10 Gigabit Ethernet u PCI Express Gen3.

Fejn qed jintużaw b'suċċess konnetturi Colibri konformi ma' PICMG?

Fost affarijiet oħra, il-konnetturi Colibri COM Express diġà jintużaw fl-awtomazzjoni industrijali, fis-sistemi ta' kiosk u POS, fit-teknoloġija medika, fit-teknoloġija tal-kejl, fil-logħob, fis-settur tat-trasport u fis-servizzi tal-bini.

Huwa meħtieġ għodda ta' assemblar għall-ipproċessar tal-konnetturi Colibri High Speed?

Id-disinn tar-riċettaklu Colibri jipprovdi wiċċ ta' suċċjoni biżżejjed għall-pipetta ta' aspirazzjoni u għalhekk ma jeħtieġ l-ebda għajnuna addizzjonali għall-mili. Il-plagg
Colibri jista' wkoll jiġi mlaħħaq b'mod affidabbli billi tuża pipetta ta' aspirazzjoni ristretta mingħajr il-bżonn ta' għajnuna addizzjonali għall-mili.

Il-konnetturi PICMG Colibri huma wkoll ipprovduti f'ippakkjar ta' tejp u riol?

Iva, il-konnetturi Colibri SMT normalment jitwasslu f'ippakkjar f'tejp u riil, li jippermetti proċessar kompletament awtomatizzat ta' pick-and-place. Fuq talba, jistgħu wkoll jitwasslu f'ippakkjar f'tray.

Huma l-konnetturi Colibri COM Express komponenti rikonoxxuti mill-UL?

Iva, il-konnetturi Colibri ta' EPT huma komponenti rikonoxxuti mill-UL fl-Istati Uniti u fil-Kanada.

Huma l-konnetturi PCB ept konformi mar-RoHS?

RoHS (Restrizzjoni tal-użu ta' ċerti Sostanzi Perikolużi) hija d-direttiva li tirrestrinġi l-użu ta' ċerti sustanzi perikolużi fl-apparat elettriku u elettroniku.
Nistqarru li l-konnetturi Colibri minn ept jikkonformaw mad-Direttiva RoHS 2011/65/UE, skont iċ-ċertifikat RoHS. Informazzjoni oħra tista' tinstab taħt RoHS & REACH.

Xhieda

Aħna nirrispettaw ix-xewqa tal-klijenti tagħna għad-diskrezzjoni u għalhekk ma nsemmu l-ebda sors hawn taħt.
Madankollu, niggarantixxu b'mod sħiħ l-awtentiċità ta' dawn id-dikjarazzjonijiet.

F'applikazzjonijiet li jinvolvu rati ta' data għoljin ħafna, il-Colibri 10 Gbit/s kultant kien jilħaq il-limiti tiegħu; madankollu, bil-Plug 16+ il-ġdid, it-trasferimenti tas-sinjali USB 3.1 Gen2 issa jaħdmu mingħajr ebda problema.

Entwicklungsingenieur Embedded Computing Technologie

Għalina, il-fattur deċiżiv kien li l-konnetturi COM Express ta' ept ipprovdew l-aħjar prestazzjoni fid-diagrammi tal-għajn (jitter, għoli tal-għajn u wisa' tal-għajn).

Entwicklungsingenieur Embedded Computing Technologie

Bl-użu ta' ippakkjar bil-kassetta tat-tejp għall-konnekturi Colibri, stajna nżidu ż-żmien ta' operazzjoni awtonoma fuq il-magna tal-pożizzjonament u b'hekk innaqqsu l-ispejjeż tal-produzzjoni.

Fertigungsplaner COM Express-Baseboard-Fertigung

Aħna approvajna biss il-konnetturi Colibri għall-applikazzjoni tagħna ta' 10 Gbps.

Entwicklungsingenieur COM Express-Modul-Entwicklung

Huwa biss minn meta bdejna nużaw il-konetturi Colibri High Speed li ma kellniex aktar problemi ta' umdità waqt is-soldering reflow.

Fertigungsleiter COM Express-Baseboard-Fertigung

L-ippakkjar bil-kassetta u r-rull tal-konnetturi SMT PCB Colibri żied b'mod sinifikanti l-produttività fil-faċilità tal-produzzjoni tagħna.

Produktionsleiter COM Express-Modul-Fertigung

L-appoġġ ipprovdut minn ept matul l-introduzzjoni tal-konetturi Colibri fil-proċess ta' produzzjoni tagħna kien eċċellenti. Ħassejna li konna f'idejn tajbin.

Leiter Qualitätswesen Embedded Computing

F'ept, il-preżenza ta' konnetturi Colibri hija garantita. Dan kien estremament importanti għalina.

Fertigungsplaner COM Express-Modul-Fertigung

Tniżżilijiet

ept Folja tal-Prodott

Istruzzjonijiet ta' Installazzjoni Colibri

Colibri Rapport SI

Konetturi prodotti ept Kolibri - SMT ta' 0.5 mm

+49 8861 2501 0

Kontenut

Fittxija tal-Prodott
