Backplane ta' veloċità għolja Velox

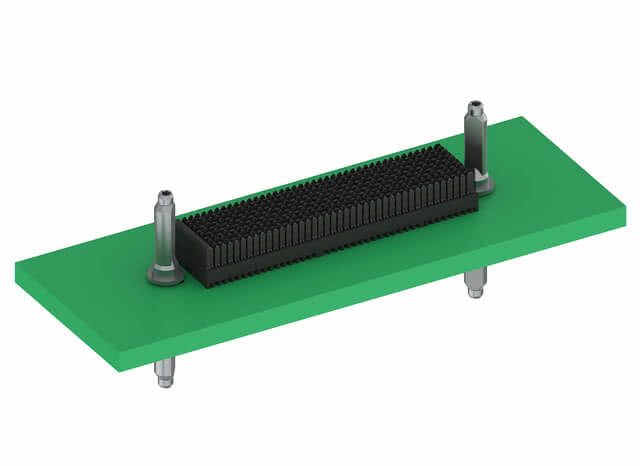

Velox® huwa sistema ta' konnetturi modulari għal applikazzjonijiet backplane ta' veloċità għolja. Ġie żviluppat b'mod speċifiku għas-swieq li għandhom rekwiżiti għoljin ta' prestazzjoni.
Il-firxa ta' prodotti Velox® tissodisfa r-rekwiżiti stretti tas-sistemi VITA46. Hemm erba' tipi differenti disponibbli, kull wieħed joffri l-għażla ta' konfigurazzjoni personalizzata. Dan jagħti lill-iżviluppaturi aktar flessibilità meta jiddisinjaw il-layouts tal-PCB.
Il-plakkatura tad-deheb ta' 1.27 µm ħoxna tiżgura wkoll ħajja twila tas-servizz tas-sistema.

Karatteristiċi

10 Gbit/s
Disinn
robust Ittestjat skont VITA46 Ħajja
twila tas-servizz 200 ċikli ta' konnessjoni Plakkatura "
Heavy Gold"
Kontatti interni
Sistema ta' konnettur modulari
Konfigurazzjoni personalizzata tal-kontatti

Applikazzjonijiet

Sistemi
militari
tal-ajru spazjali għal applikazzjonijiet ta' stress għoli
Telekommunikazzjonijiet / trasmissjoni tad-dejta

Velox: Ħarsa ġenerali

Fatti ewlenin f'ħarsa waħda Applikazzjonijiet Prodotti Velox Karatteristiċi Speċifikazzjoni VITA46 Perspettiva tal-iżviluppatur Sezzjoni tal-FAQ

16-xellug

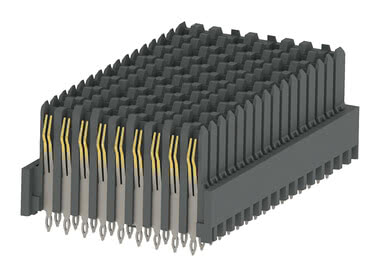

Velox 16-xellug Oġġett nru. 308-52100-41

Wiċċ taż-żona press-fit: SnPb, Mgħammar kompletament (144 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Velox 16-xellug Oġġett nru. 308-52100-41 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	144
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fuq iż-żona tal-kuntatt, SnPb fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	mill-inqas 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	mill-inqas 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314

Velox 16-xellug Oġġett nru. 308-52100-42

Wiċċ taż-żona press-fit: Sn (konformi ma' RoHS), Mgħammar kompletament (144 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Velox 16-xellug Oġġett nru. 308-52100-42 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	144
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fl-erja tal-kuntatt, Sn fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	mill-inqas 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	mill-inqas 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Uffiċċju prinċipali

Ċentru mgħaġġel Oġġett nru. 308-50100-41

Wiċċ taż-żona press-fit: SnPb, Mgħammar kompletament (144 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Ċentru mgħaġġel Oġġett nru. 308-50100-41 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	144
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fuq iż-żona tal-kuntatt, SnPb fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	min. 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	min. 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314

Ċentru mgħaġġel Oġġett nru. 308-50100-42

Wiċċ taż-żona press-fit: Sn (konformi ma' RoHS), Mgħammar kompletament (144 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Ċentru mgħaġġel Oġġett nru. 308-50100-42 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	144
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fl-erja tal-kuntatt, Sn fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	min. 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	min. 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Ċentru mgħaġġel Oġġett nru. 308-50101-41

Wiċċ taż-żona press-fit: SnPb, Personalizzat (135 kuntatti), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Ċentru mgħaġġel Oġġett nru. 308-50101-41 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	135
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fuq iż-żona tal-kuntatt, SnPb fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	min. 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	min. 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314

Ċentru mgħaġġel Oġġett nru. 308-50101-42

Wiċċ taż-żona press-fit: Sn (konformi ma' RoHS), Personalizzat (135 kuntatti), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Ċentru mgħaġġel Oġġett nru. 308-50101-42 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	135
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fl-erja tal-kuntatt, Sn fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	min. 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	min. 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Ċentru mgħaġġel Oġġett nru. 308-50102-41

Wiċċ taż-żona press-fit: SnPb, Personalizzat (71 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Ċentru mgħaġġel Oġġett nru. 308-50102-41 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	sebgħin u wieħed
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fuq iż-żona tal-kuntatt, SnPb fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	min. 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	min. 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314

Ċentru mgħaġġel Oġġett nru. 308-50102-42

Wiċċ taż-żona press-fit: Sn (konformi ma' RoHS), Personalizzat (71 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Ċentru mgħaġġel Oġġett nru. 308-50102-42 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	sebgħin u wieħed
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fl-erja tal-kuntatt, Sn fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	min. 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	min. 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Ċentru mgħaġġel Oġġett nru. 308-50103-41

Wiċċ taż-żona press-fit: SnPb, Personalizzat (80 kuntatti), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Ċentru mgħaġġel Oġġett nru. 308-50103-41 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	tmenin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fuq iż-żona tal-kuntatt, SnPb fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	min. 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	min. 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314

Ċentru mgħaġġel Oġġett nru. 308-50103-42

Wiċċ taż-żona press-fit: Sn (konformi ma' RoHS), Personalizzat (80 kuntatti), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Ċentru mgħaġġel Oġġett nru. 308-50103-42 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	tmenin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI Kummissjoni Elektroteknika Internazzjonali 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fl-erja tal-kuntatt, Sn fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	min. 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	min. 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

16-lemin

Velox 16-lemin Oġġett nru. 308-51100-41

Wiċċ taż-żona press-fit: SnPb, Mgħammar kompletament (144 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Velox 16-lemin Oġġett nru. 308-51100-41 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	144
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fuq iż-żona tal-kuntatt, SnPb fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	mill-inqas 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	mill-inqas 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314

Velox 16-lemin Oġġett nru. 308-51100-42

Wiċċ taż-żona press-fit: Sn (konformi ma' RoHS), Mgħammar kompletament (144 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Velox 16-lemin Oġġett nru. 308-51100-42 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	144
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fl-erja tal-kuntatt, Sn fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	mill-inqas 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	mill-inqas 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

tmien tax-xellug

Velox 8-xellug Oġġett nru. 308-52200-41

Wiċċ taż-żona press-fit: SnPb, Mgħammar kompletament (72 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Velox 8-xellug Oġġett nru. 308-52200-41 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	sebgħin u tnejn
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fuq iż-żona tal-kuntatt, SnPb fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	mill-inqas 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	mill-inqas 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314

Velox 8-xellug Oġġett nru. 308-52200-42

Wiċċ taż-żona press-fit: Sn (konformi ma' RoHS), Mgħammar kompletament (72 pinijiet), Teknoloġija ta' konnessjoni: Press-fit, Griglia 1.8 mm, Rata tat-trasferiment tad-dejta: 10 Gbit/s

Perpendikulari

Teknoloġija press-fit

Velocità għolja

Robust

Ara aktar dettalji tal-prodott

Velox 8-xellug Oġġett nru. 308-52200-42 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	Ħajja 46
In-numru ta' kuntatti	sebgħin u tnejn
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	1.62 mm
Temperatura ta' operazzjoni	-55°C sa +105°C

Materjal

korp ta' insulazzjoni	LCP, UL 94 V-0
Valur CTI IEC 60112	175
Dettalji ta' kuntatt	Bronż tal-fosforu
Kisi ta' kuntatt	1.27 µm Au fuq Ni fl-erja tal-kuntatt, Sn fuq iż-żona press-fit

Mekkaniċi

Dimensjoni tal-grilja	1.8 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.75 N
Trazzjoni għal kull kuntatt	mill-inqas 0.15 N
ħajja tas-servizz	200 ċikli ta' inserzjoni

Elettriku

kurrent operattiv	1.0 A (<30°C)
Voltġġ ta' operazzjoni	50 VAC fil-quċċata jew DC
Reżistenza 'l quddiem	massimu 80 mΩ
Distanza ta' ċarenza u ta' creepage	≥ 0.7 mm
Reżistenza tal-iżolament	mill-inqas 1000 MΩ
Voltġġ tat-test	500 V (AC/DC)
Trasmissjoni tad-dejta	10 Gbps

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?

Itlob konnetturi personalizzati

Ma tistax issib dak li qed tfittex? Talab konnettur personalizzat issa!

Username:

Grazzi ħafna! Se nirrevedu r-rekwiżiti tiegħek u se nkunu f'kuntatt miegħek.

Jekk għandek xi mistoqsijiet, jekk jogħġbok tħossokx skomdu tikkuntattjana bl-email jew bit-telefon.

Ma nstab l-ebda prodott xieraq – staqsi dwar dan il-prodott issa:

Il-kampijiet immarkati b'* huma obbligatorji.

Kumpanija *

Tislijiet

L-ewwel isem *

Isem *

Triq *

Kodiċi postali *

Post *

Pajjiż *

Email *

It-telefon *

Rekwiżiti tal-prodott *

Tista' tara l-politika tagħna dwar il-privatezza hawn.

Karatteristiċi

Il-konetturi Velox® għandhom disinn robust, inkluża plating tad-deheb b'ħoxna ta' 1.27 μm (50 micro-inċi). Il-kuntatti huma mdaħħlin ġewwa, u jipprovdu protezzjoni addizzjonali. Dawn il-karatteristiċi kollha jikkontribwixxu għal ħajja ta' servizz twila ħafna ta' mill-inqas 200 ċiklu ta' konnessjoni. Għalhekk Velox® huwa partikolarment adattat għal applikazzjonijiet backplane ta' veloċità għolja b'throughput tad-dejta ta' 10 Gbit/s. Id-durabilità għolja tal-konnetturi diġà ġiet ippruvata f'testijiet imwettqa skont l-istandard VITA-46.

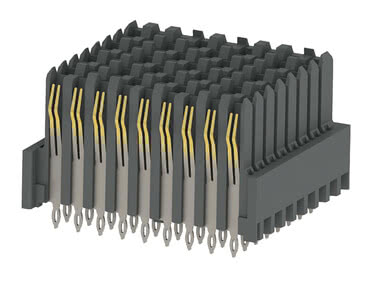

Velox1 — Velox 8-xellug
Dettalji f'ħarsa waħda

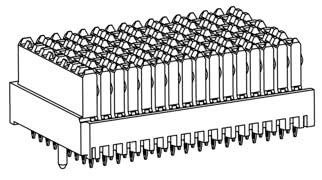

Velox2 — Velox 16-xellug
Dettalji f'ħarsa waħda

Is-speċifikazzjoni VITA46

Is-speċifikazzjonijiet Vita46, magħrufa wkoll bħala VPX, jiddeskrivu sistema ġdida ta' konnetturi ta' veloċità għolja. Fost affarijiet oħra, tappoġġja Gigabit Ethernet, PCI Express, Serial RapidIO u InfiniBand. Il-form factors Eurocard 6U u 3U, familjari mill-VMEbus, huma appoġġjati biex tiġi żgurata l-kompatibilità massima. Dan jagħmel possibbli wkoll sistemi ibridi. L-istandard VITA 46 ġie żviluppat mill-organizzazzjoni VITA prinċipalment għas-sistemi tal-kompjuter li jridu jifilħu tagħbijiet għoljin, bħal f'applikazzjonijiet militari.

Erba' disinji differenti jistgħu jiġu kkombinati ma' xulxin b'mod modulari. Il-konetturi Velox® huma estremament flessibbli minħabba n-numri varjabbli ta' kuntatti. Din il-karatteristika tiġi enfasizzata aktar mill-abbiltà li tikkonfigura l-varjanti b'mod individwali.

Perspettiva tal-iżviluppatur

Is-sistema ta' konnetturi Velox® ġiet żviluppata minn ept speċifikament għas-sistemi VITA-46, magħrufa wkoll bħala VPX. Il-firxa Velox® tinkludi erba' tipi differenti ta' konnetturi li jistgħu jingħaqdu flimkien b'mod modulari. Barra minn hekk, il-klijenti jistgħu jagħżlu n-numru ta' kuntatti huma stess. Jistgħu jordnaw konnetturi mimlija kompletament b'72 jew 144 kuntatt, jew konfigurazzjoni ta' kuntatti personalizzata. Dan jagħti lill-iżviluppaturi flessibilità kbira meta jiddisinjaw bordijiet taċ-ċirkwit stampat. Is-sistema ġiet żviluppata speċifikament għal applikazzjonijiet b'rekwiżiti ta' prestazzjoni għolja. Grazzi għall-plakkatura tad-deheb u għall-kuntatti li jinsabu ġewwa l-korp isolanti, hija estremament durabbli.

FAQ: Mistoqsijiet u tweġibiet dwar Velox

Liema rata ta' trasferiment tad-dejta huma adattati l-konetturi Velox®? Il-konetturi Velox® ta' ept huma kompatibbli ma' konetturi oħra fis-suq? Tista' EPT tipprovdi assemblaġġi ta' kuntatt personalizzati għall-konetturi Velox®?

Liema rata ta' trasferiment tad-dejta huma adattati l-konetturi Velox®?

Il-konnetturi Velox® jippermettu rata ta' trasferiment tad-dejta sa 10 Gbit/s.

Il-konetturi Velox® ta' ept huma kompatibbli ma' konetturi oħra fis-suq?

ept tiggarantixxi li l-konnetturi Velox® huma kompletament kompatibbli ma' kull sistema VITA-46 li bħalissa tinsab fis-suq.

Tista' EPT tipprovdi assemblaġġi ta' kuntatt personalizzati għall-konetturi Velox®?

Il-erba' tipi differenti ta' konnetturi Velox® huma disponibbli b'konfigurazzjonijiet personalizzati.
