VarPol: Ħarsa ġenerali

Fatti ewlenin f'ħarsa waħda Applikazzjonijiet Prodotti VarPol Karatteristiċi Stacking ma' VarPol Disponibbiltà Mistoqsijiet Frekwenti

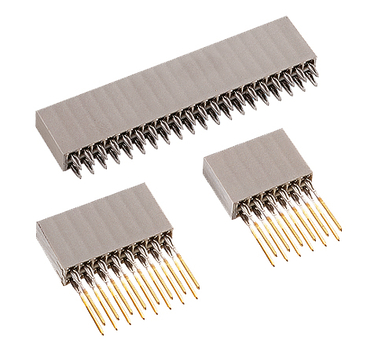

Strixxa ta' pin u sokett VarPol

Strixxi tal-pin u tar-rebbiegħa VarPol minn ept joffru firxa wiesgħa ta' għażliet għall-konnessjoni ta' bordijiet taċ-ċirkwit stampat. Fila waħda jew żewġ fili, numru varjabbli ta' kuntatti, tulijiet differenti tal-lead, dritti jew angolati – l-għażla hija tiegħek! Barra minn hekk, il-barrieri jistgħu jingħaqdu bla xkiel minn tarf għal tarf.
Il-zona press-fit Tcom press® ippruvata u ttestjata tippermettilek ukoll tneħħi l-proċess tas-soldering filwaqt li ttejjeb b'mod sinifikanti l-affidabbiltà tal-kuntatt.

Karatteristiċi

Firxa wiesgħa ta' tulijiet ta' kuntatt u
konnessjoni Għażla ta' gradijiet ta' kwalità: 50 u 250 ċikli ta'
konnessjoni Il-bannijiet jistgħu jingħaqdu minn tarf għal
tarf Assemblar sempliċi u bi
spiża baxxa Żona press-fit fil-Tcom press®
VarPolfeder Disponibbli wkoll f'verżjonijiet saldati
Angolati u dritti, f'ringiela waħda u f'ringieli doppji

Applikazzjonijiet

Distanza bejn bordijiet minn 11.45 mm sa 35.45 mm;
eliminazzjoni tal-proċess tas-soldering permezz ta' press-fitting

VarPol: Ħarsa ġenerali

Fatti ewlenin f'ħarsa waħda Applikazzjonijiet Prodotti VarPol Karatteristiċi Stacking ma' VarPol Disponibbiltà Mistoqsijiet Frekwenti

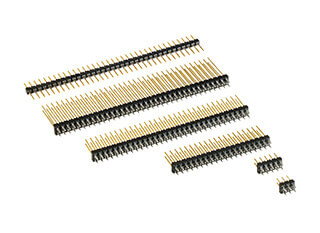

pin header dritta

lasti

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-40nn2-12

Grad 3, Tekniki tas-soldering, Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-40nn2-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-40nn6-12

Grad 2, Tekniki tas-soldering, Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-40nn6-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-40nn2-03

Grad 3, Tekniki tas-soldering, Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-40nn2-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-40nn2-12

Grad 3, Tekniki tas-soldering, Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-40nn2-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-40nn6-03

Grad 2, Tekniki tas-soldering, Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-40nn6-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-40nn6-12

Grad 2, Tekniki tas-soldering, Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-40nn6-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn2-03

Grad 3, Teknoloġija press-fit, Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn2-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn2-07

Grad 3, Teknoloġija press-fit, Itwalija tal-konnessjoni 8.05 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn2-07 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	8.05 mm
Distanzjar tal-PCB	11.45 mm – 14.4 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn2-12

Grad 3, Teknoloġija press-fit, Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn2-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12.2 mm
Distanzjar tal-PCB	14.55 mm – 18.55 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn2-17

Grad 3, Teknoloġija press-fit, Itwalija tal-konnessjoni 17 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn2-17 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	17 mm
Distanzjar tal-PCB	19.35 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn6-03

Grad 2, Teknoloġija press-fit, Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn6-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn6-07

Grad 2, Teknoloġija press-fit, Itwalija tal-konnessjoni 8.05 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn6-07 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	8.05 mm
Distanzjar tal-PCB	11.45 mm – 14.4 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn6-12

Grad 2, Teknoloġija press-fit, Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn6-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12.2 mm
Distanzjar tal-PCB	14.55 mm – 18.55 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn6-17

Grad 2, Teknoloġija press-fit, Itwalija tal-konnessjoni 17 mm, Numru ta' poli: 2–36 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), fila waħda

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

VarPol strixxa terminali tar-rebbiegħa ta' ringiela waħda Oġġett nru. 961-60nn6-17 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–36
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	17 mm
Distanzjar tal-PCB	19.35 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-40nn2-03

Grad 3, Tekniki tas-soldering, Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-40nn2-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-40nn6-03

Grad 2, Tekniki tas-soldering, Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-40nn6-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn2-03

Grad 3, Teknoloġija press-fit, Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn2-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn2-07

Grad 3, Teknoloġija press-fit, Itwalija tal-konnessjoni 8.05 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn2-07 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	8.05 mm
Distanzjar tal-PCB	11.45 mm – 14.4 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn2-12

Grad 3, Teknoloġija press-fit, Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn2-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12.2 mm
Distanzjar tal-PCB	14.55 mm – 18.55 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn2-17

Grad 3, Teknoloġija press-fit, Itwalija tal-konnessjoni 17 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn2-17 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	tlieta
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	17 mm
Distanzjar tal-PCB	19.35 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn6-03

Grad 2, Teknoloġija press-fit, Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn6-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	11.45 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn6-07

Grad 2, Teknoloġija press-fit, Itwalija tal-konnessjoni 8.05 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn6-07 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	8.05 mm
Distanzjar tal-PCB	11.45 mm – 14.4 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn6-12

Grad 2, Teknoloġija press-fit, Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn6-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12.2 mm
Distanzjar tal-PCB	14.55 mm – 18.55 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn6-17

Grad 2, Teknoloġija press-fit, Itwalija tal-konnessjoni 17 mm, Numru ta' poli: 2–108 (in-numru ta' poli f'kull ringiela jaqbel ma' 'nn' fil-kodiċi tal-prodott), 2-ringiela

Fl-istess ħin

Perpendikulari

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Strixxa terminali tar-rebbiegħa VarPol ta' żewġ ringieli Oġġett nru. 962-60nn6-17 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Grad	żewġ
In-numru ta' kuntatti	2–108
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	17 mm
Distanzjar tal-PCB	19.35 mm – 23.35 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

90° pin header

Aċċessorji

Tim ta' ġestjoni ta' VarPol Oġġett nru. 962-17nn2/1

għal kont tal-pali 2–108, Blokki gwida għas-strixxi tar-rebbiegħa Varpol

Ara aktar dettalji tal-prodott

Tim ta' ġestjoni ta' VarPol Oġġett nru. 962-17nn2/1 - Speċifikazzjonijiet tekniċi

Il-bażiċi

In-numru ta' kuntatti	għoxrin
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?

Itlob konnetturi personalizzati

Ma tistax issib dak li qed tfittex? Talab konnettur personalizzat issa!

Username:

Grazzi ħafna! Se nirrevedu r-rekwiżiti tiegħek u se nkunu f'kuntatt miegħek.

Jekk għandek xi mistoqsijiet, jekk jogħġbok tħossokx skomdu tikkuntattjana bl-email jew bit-telefon.

Ma nstab l-ebda prodott xieraq – staqsi dwar dan il-prodott issa:

Il-kampijiet immarkati b'* huma obbligatorji.

Kumpanija *

Tislijiet

L-ewwel isem *

Isem *

Triq *

Kodiċi postali *

Post *

Pajjiż *

Email *

It-telefon *

Rekwiżiti tal-prodott *

Tista' tara l-politika tagħna dwar il-privatezza hawn.

Karatteristiċi

Il-konnetturi VarPol maskili u femminili joffru firxa wiesgħa ta' għażliet: huma disponibbli f'ringieli waħda jew doppja u b'numru varjabbli ta' pinijiet li jvarjaw minn 2 sa 108 kuntatti. Id-disinn ta' kull konnettur huwa ottimizzat ukoll sabiex ikunu jistgħu jingħaqdu bla xkiel minn tarf għal tarf. Firxa wiesgħa ta' tulijiet ta' konnessjoni sa 25 mm tippermetti li l-PCBs jiġu mqassma b'distanza bejniethom minn 11.45 mm sa 35.45 mm. Il-header tal-pinijiet huma wkoll disponibbli f'verżjoni angolata ta' 90°, li tippermetti kemm konnessjonijiet paralleli kif ukoll dawk bi angolu rett. Barra minn hekk, bil-prodotti kollha ta' VarPol, tista' tagħżel bejn żewġ gradijiet ta' kwalità, li jiggarantixxu ħajja ta' servizz ta' 50 jew 250 ċiklu ta' konnessjoni.

VarPol Anwendung gerade — Applikazzjoni: dritta

VarPol Anwendung gewinkelt — Applikazzjoni: angolat

VarPol Federleiste — VarPol female connector
Dettalji f'ħarsa waħda

VarPol Stiftleiste — VarPol pin header
Dettalji f'ħarsa waħda

terminali tal-konnessjoni
minn 5.2 mm sa 25 mm

Vantaġġ ieħor huwa l-installazzjoni sempliċi u kost-effettiva bl-użu tat-teknika press-fit. Il-pins u l-istrixxi tas-spring huma mgħammra bil-zona press-fit Tcom press® ippruvata u ttestjata u għalhekk jistgħu jiġu ppressati mingħajr saldatura. Il-proċess press-fit joħloq konnessjoni ermetika u reżistenti għall-vibrazzjoni, li jagħmel il-prodotti VarPol il-konnetturi PCB ideali għal konnessjonijiet mekkaniċi u elettriċi affidabbli, anke f'ambjenti iebsa. ept toffri l-għodod ta' assemblaġġ xierqa għall-header bil-pin u dawk bil-molla, u tagħmel il-proċess press-fit kemm jista' jkun sempliċi u affidabbli. Fejn id-distanza bejn il-PCB hija akbar, korpi ta' gwida addizzjonali jgħinu fl-allinjament tal-kuntatti u jipprovdu stabbilizzazzjoni ottimali għall-header bil-pin press-fit.

Stacking ma' VarPol

Il-header VarPol press-fit pin and socket joffru mod estremament versatili biex jikkonnettjaw bordijiet taċ-ċirkwit stampat parallelament:

Distanza bejn il-PCB minn 11.45 mm sa 35.45 mm grazzi għal tulijiet differenti ta' pin headers (
fila waħda jew fila doppja
) In-numru ta' kuntatti jista' jiġi magħżul skont il-bżonn (miftuħa, peress li l-konnetturi jistgħu jiġu allinjati f'fila mingħajr ma jitilfu l-pass) Żona
ta' trasferiment possibbli
Pin headers disponibbli fit-teknoloġija solder jew press-fit

Il-konnessjoni bejn il-konnettur u l-bord tal-ċirkwit stampat bl-użu tat-teknoloġija press-fit tippermetti konnessjoni estremament robusta u durabbli. Konnessjonijiet press-fit ta' kwalità għolja, bħal dawk maħluqa bl-użu tat-Tcom press® minn ept, ġew ippruvati li joffru affidabbiltà ta' kuntatt aħjar minn konnessjonijiet saldati. Il-weld kiesaħ li jinħoloq bejn il-kuntatt u l-borża tal-PCB matul il-proċess press-fit huwa mekkaniċament stabbli ħafna u elettrikament superjuri. Il-proċessar bl-użu tal-għodod xierqa pprovduti minn ept huwa estremament sempliċi u affidabbli.

Barra minn hekk, huwa possibbli li tinħoloq pila ta' diversi bordijiet taċ-ċirkwit stampat fuq xulxin billi tuża strixxi tal-header b'kuntatti ta' konnessjoni korrispondenti. F'dan il-każ, jistgħu jintlaħqu spazji bejn il-PCB li jvarjaw minn 11.45 mm sa 19.35 mm. L-użu ta' strixxa gwida fuq in-naħa t'isfel tal-bord taċ-ċirkwit stampat ta' fuq jassigura wkoll gwida stabbli tal-kuntatt, u b'hekk jipprevjeni inserzjoni żbaljata.

Minbarra konnessjonijiet paralleli bejn bordijiet taċ-ċirkwit stampat, headers tal-pin angolati joffru l-possibbiltà li jinħolqu konnessjonijiet bi angolu rett – bl-istess flessibilità u affidabbiltà.

Sistema: konnettur VarPol b'molla / konnettur VarPol tat-tip pin

972-nn00-yx | 5.2/6.5 mm
Differenza: massimu 1.55

972-nn010-yx | 5.2 mm
Differenza: massimu 1.7

972-nn009-yx | 6.7 mm
Differenza: massimu 3.2
(preferibbilment uża 972-nn010-yx)

972-nn011-yx | 8.0 mm
Differenza: massimu 4.0

972-nn012-yx | 10.2 mm
Differenza: massimu 4.0

972-nn013-yx | 13.0 mm
Differenza: massimu 4.0

972-nn018-yx | 17.5 mm
Differenza: massimu 4.0

972-nn019-yx | 25.0 mm
Differenza: massimu 4.0

Sistema: VarPol strixxa terminali b'molla / VarPol strixxa terminali b'molla b'terminali twal

962-6xxxx-07| 7.7 mm
Differenza: massimu 2.95

962-6xxxx-12| 12.2 mm
Differenza: massimu 1.7
PC/104

962-6xxxx-17| 17.0 mm
Differenza: massimu 4.0

Disponibbiltà

ept tiggarantixxi lill-klijenti tagħha l-preżenza fit-tul ta' strixxi ta' pin u socket VarPol b'pass ta' 2.54 mm. Żviluppaturi ta' hardware f'kull settur affidaw ruħhom f'dawn l-istrixxi għal snin; dawn jippermettu li bordijiet taċ-ċirkwit stampat jitqabblu b'mod affidabbli u b'mod estremament versatili, jew li kejbils jitqabblu mal-bord taċ-ċirkwit stampat.

FAQ: Mistoqsijiet u tweġibiet dwar strixxi ta' pin u socket VarPol

Jistgħu l-istrixxi tal-pin u tar-rebbiegħa ta' VarPol jintużaw biex jinkiseb spazjament personalizzat fuq PCB? Hemm pin guide disponibbli għall-konnetturi tal-pin u dawk bil-molla tal-VarPol?Jistgħu konnetturi b'pin VarPol u konnetturi bi molla minn ept jingħaqdu minn tarf għal tarf?

Jistgħu l-istrixxi tal-pin u tar-rebbiegħa ta' VarPol jintużaw biex jinkiseb spazjament personalizzat fuq PCB?

Il-pin VarPol u l-female connector tar-rebbiegħa jippermettu spazjamenti bejn PCB minn 11.45 mm sa 35.45 mm.

Hemm pin guide disponibbli għall-konnetturi tal-pin u dawk bil-molla tal-VarPol?

pin guide ta' VarPol huma disponibbli bħala aċċessorji għal numri ta' polijiet li jvarjaw minn 2 sa 104.

Jistgħu konnetturi b'pin VarPol u konnetturi bi molla minn ept jingħaqdu minn tarf għal tarf?

ept tista' tiżgura installazzjoni bla xkiel ħdejn xulxin bil-konnetturi VarPol.
