Konetturi robusti għal bordijiet taċ-ċirkwit stampatreżistenti għall-istress mekkaniċi, termali u kimiċi
Il-konnetturi PCB tagħna qed jiġu ottimizzati kontinwament u ttestjati kontinwament biex jiġi żgurat li jistgħu jiffaċċjaw kundizzjonijiet ambjentali ġodda.
Il-konnetturi PCB tagħna qed jiġu ottimizzati kontinwament u ttestjati kontinwament biex jiġi żgurat li jistgħu jiffaċċjaw kundizzjonijiet ambjentali ġodda.
Reżistenza f'konnetturi ta' bordijiet taċ-ċirkwit stampati
Rekwiżiti għall-konetturi robusti għal bordijiet taċ-ċirkwit stampat
Il-konnetturi tal-PCB għandhom ikunu robusti, jittrasmettu s-sinjali b'mod affidabbli u m'għandhomx jfallu. Il-konnetturi tal-PCB robusti għandhom jifilħu stressi mekkaniċi, termali u kimiċi bħal: • xokk, • vibrazzjoni, • osċillazzjoni, • gass, • umdità, • temperaturi għoljin, • umdità, u • trab, mingħajr ma jfallu. Konetturi robusti għall-bordijiet taċ-ċirkwit stampat huma meħtieġa b'mod partikolari fis-setturi tal-ajrospazju u tal-avjazzjoni, fl-awtomazzjoni industrijali, fl-industrija tal-karozzi u fit-teknoloġija medika. Il-konetturi tagħna għall-bordijiet taċ-ċirkwit
stampat jifilħu dawn l-istressijiet billi jużaw metodi differenti. Id-dipartiment ta' żvilupp tagħna qiegħed kontinwament joptimizza l-konnetturi PCB tagħna u jiżgura li jkunu protetti minn influwenzi ambjentali oħra. Aħna niżguraw kwalità għolja b'mod kostanti permezz ta' firxa ta' proċeduri ta' test.
Sforzi mekkaniċi bħal vibrazzjoni, osċillazzjoni u xokk – Ebda falliment minħabba nuqqas ta' kuntatt grazzi għall-konetturi robusti tal-PCB
Sistema ta' konnessjoni xierqa għal konnetturi robusti tal-PCB

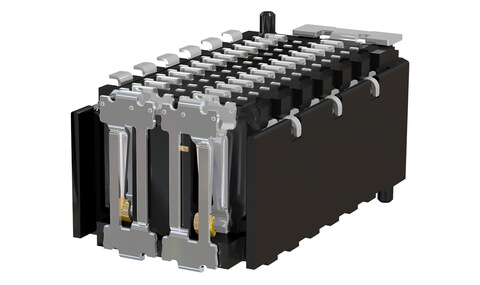

Sistema ta' konnessjoni: Konnettur b'molla b'żewġ naħat għall-bordijiet taċ-ċirkwit stampat

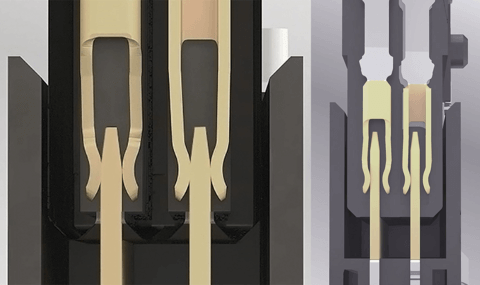

Kuntatt bil-molla b'żewġ naħat One27 mingħajr (xellug) u b'impatt ta' xokk (lemin)
Il-konnetturi PCB robusti tagħna għandhom strixxa ta' molla b'żewġ naħat, li tiżgura ridondanza u kuntatt sigur fil-konnetturi bord-ma'-bord. Grazzi għall-molla sekondarja, it-trasmissjoni tas-sinjal hija garantita f'kull ħin permezz ta' punt ta' kuntatt, anke meta l-konnettur PCB ikun soġġett għal tagħbijiet ta' xokk għoljin. Dan jiżgura d-disinn ottimali tal-apparat.
B'mod komparattiv: il-konetturi PCB tradizzjonali b'żewġ partijiet għandhom biss kuntatt bil-lama u kuntatt bil-molla. F'każ ta' xokk qawwi, dan jista' jikkawża li l-istrixxa tal-lama titla' 'l bogħod mill-istrixxa tal-molla, u b'hekk tinqata' t-trasmissjoni tas-sinjal.
Sistema ta' kuntatt: Sistema ta' kuntatt newtrali għall-ġeneru għall-konetturi ta' bordijiet taċ-ċirkwit stampati
Sistema ta' kuntatt Zero8 newtrali fil-ġeneru
Il-konetturi PCB li jinkludu s-sistema ta' kuntatt 'gender-neutral' huma b'mod sinifikanti aktar robusti. Il-karatteristika distintiva ta' dan is-sistema ta' kuntatt hi li n-nofsijiet tal-plagg u tas-sokkett għandhom ġeometrija tal-kuntatt identika. Kull pin jiġi kkuntattjat minn żewġ molla, bil-plagg u s-sokkett interblukkati sabiex ma jistgħux jitneħħew minn xulxin. Dan joħloq redundanza massima u jagħmel il-konetturi bord-ma' bord tagħna estremament robusti u affidabbli f'termini ta' kuntatt. (Fig. 5).
Sistema ta' konnessjoni: Konnettur ta' biċċa waħda għal bordijiet taċ-ċirkwit stampat
konnettur flexilink ta' biċċa waħda
Konetturi PCB ta' biċċa waħda huma saħansitra aktar robusti mis-sistema ta' kuntatt newtrali fil-ġeneru li tinsab f'konetturi bord-ma'bord.
Il-konetturi PCB ta' biċċa waħda jneħħu l-prinċipju tradizzjonali ta' kuntatt b'żewġ partijiet, li jikkonsisti f'konettur maskili u wieħed femminili. M'għandhom l-ebda żona ta' kuntatt vulnerabbli u għalhekk huma estremament reżistenti għal xokk, vibrazzjoni, umdità, trab u kundizzjonijiet atmosferiċi.
Il-konnetturi bord-ma-bord ta' biċċa waħda huma wkoll adattati għall-ipoteġġ u għal proċessi oħra maħsuba biex jipproteġu l-komponenti tal-konnettur PCB. Meta jkunu kombinati mat-teknoloġija press-fit, il-konnetturi PCB robusti ta' biċċa waħda jipprovdu l-iktar konnessjoni mekkanika u elettrika sigura bejn żewġ bordijiet taċ-ċirkwit stampat.
Disinn xieraq tal-kuntatt għal konnetturi PCB robusti

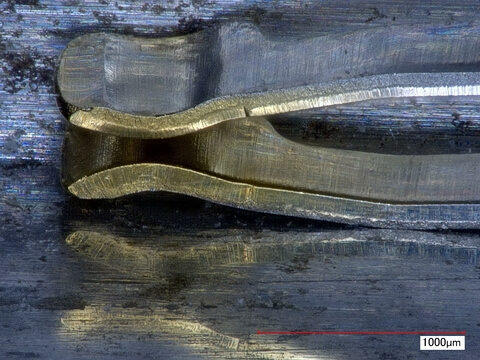

It-tulipana tar-rebbiegħa One27 wara l-proċess tal-punch-bending
Il-konnetturi robusti tal-PCB tagħna jagħmlu kuntatt mal-istrixxa mgħammra b'molla, li hija mgħawġa f'angolu ta' 90 grad.
Vantaġġ: Il-konnettur tal-PCB jagħmel kuntatt mal-wiċċ lixx u mrolljat minflok mal-wiċċ inegwali u bil-ġnub ħoxnin taħt l-istrixxa mqattgħa, riżultat tal-proċess tal-qtugħ. Dan jipprevjeni żieda fl-abrasjoni tal-wiċċ u jnaqqas ir-reżistenza tal-kuntatt.
Minbarra l-istrixxa tas-spring, l-istrixxa tal-lama fuq il-konnettur PCB trid ukoll tkun imqattgħa u pproċessata b'mod nadif biex tiġi żgurata li ġeometriji difettużi ma jinterrompux il-kuntatt f'każ ta' xokk, vibrazzjoni jew osċillazzjoni.
Korpijiet isolanti xierqa għal konnetturi PCB robusti

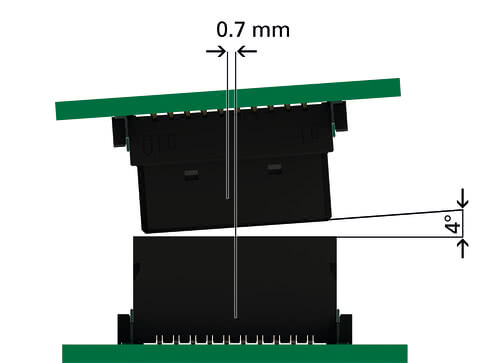

Il-konnettur Zero8 jippermetti offset ċentrali ta' ±0.7 mm u offset angolari ta' 4 grad.
Il-korpi isolanti tal-konnetturi PCB robusti tagħna huma ddisinjati biex jiżguraw li l-kuntatti sensittivi ġewwa l-konnettur ikunu perfettament protetti minn xokk, vibrazzjoni u osċillazzjoni. Wiċċijiet ta' inserzjoni konċiċi fuq l-insulatur tal-konnettur bord-ma'-bord jikkumpensaw kwalunkwe allinjament żbaljat tal-bordijiet tal-ċirkwit stampat waqt il-konnessjoni, u jippermettu li n-nofsijiet tal-konnettur jingħaqdu mingħajr ħsara f'każ ta' allinjament assjali jew angolari żbaljat.
Firxa ta' tolleranza għall-konetturi PCB irrobustiti
Kompensazzjoni tat-tolleranza ta' Zero8 f'kull direzzjoni
Il-firxa tat-tolleranza hija fattur ieħor li jinfluwenza r-robustezza ta' konnettur PCB. Jekk il-konnettur PCB ma jistax jikkumpensa għal tolleranzi żgħar, mikro-movimenti mekkaniċi bħal xokk, vibrazzjoni u osċillazzjoni se, fit-terminu medju, iwasslu għal xedd jew ħsara fil-konnettur. Jekk konnettur PCB robust għandu funzjoni ta' flottazzjoni, jista' jikkumpensa sa ±0.4 mm anke waqt l-operazzjoni. Din il-funzjoni qed issir dejjem aktar importanti, partikolarment meta PCB ikun mgħammar b'diversi konnetturi differenti.
Korrużjoni u xedd minimali fuq il-wiċċ ta' konnetturi PCB robusti f'ambjenti iebsa.

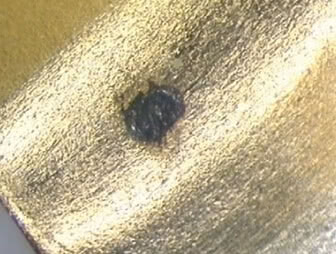

Abrazzjoni u korrużjoni tas-superfiċje ta' kuntatt
Bħal it-terminali tal-PCB, il-konetturi b'pinijiet tal-kopru jistgħu jossidaw faċilment sempliċement minħabba l-espożizzjoni għall-ossiġnu u l-umdità ambjentali. It-trattament tal-wiċċ tagħna jipprevjeni l-ossidazzjoni tal-pini tal-konnettur billi japplika saff protettiv. Il-konnetturi robusti bord-għal-bord minn ept jimminimizzaw l-abrasjoni tal-wiċċ. Dan iwassal għal inqas korrużjoni, inqas ossidazzjoni u ħajja twila ta' servizz b'ħafna ċikli ta' konnessjoni.
Kif nimmaniġġjaw dan minkejja l-mikromovimenti kkawżati minn xokk, vibrazzjoni, osċillazzjoni, gass, umdità, umdità u trab?
Plakkatura ta' kuntatt ta' kwalità għolja u durabbli fuq il-konnetturi PCB robusti
tagħna. Wiċċ lixx fuq il-konnetturi maskili u femminili.
Ir-riżultat huwa reżistenza baxxa għall-kuntatt u, konsegwentement, trasmissjoni eċċellenti tas-sinjal minn konnetturi robusti ddisinjati għal bordijiet taċ-ċirkwit stampat f'ambjenti iebsa. Dan jgħinna nipprevjenu konnessjonijiet elettriċi fqira u degradazzjoni tas-sinjal.
Nużaw il-kisi tal-kuntatt li ġejjin, fost oħrajn:
Minkejja l-prezzijiet li qed jiżdiedu, id-deheb jibqa' wiċċ ta' kuntatt estremament popolari għal konnetturi robusti ta' bordijiet taċ-ċirkwit stampat minħabba r-reżistenza tiegħu għall-korrużjoni u l-konduttività eċċellenti.
Lega ta' nikil u fosfru b'kopertura flash tad-deheb toffri wiċċ alternattiv bi spiża effettiva. Meta jitħalltu f'proporzjonijiet ħafna speċifiċi, dawn iż-żewġ materjali juru l-proprjetajiet pożittivi assoċjati mad-deheb: reżistenza għolja għall-korrużjoni, konsum baxx u konduttività perfetta.
Gass, umdità, temperaturi għoljin, umdità u trab – konnetturi robusti tal-PCB mingħajr falliment fil-kuntatt
Konetturi għal bordijiet taċ-ċirkwit stampat li jużaw it-teknika press-fit

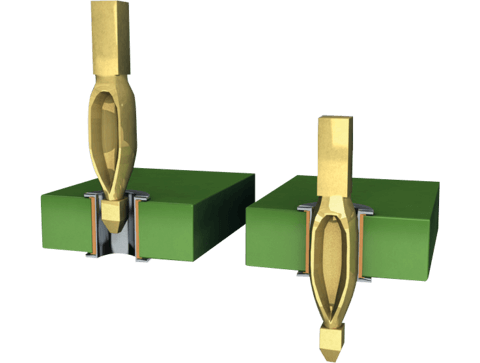

Il-proċess tal-press-fitting
Bl-użu tat-teknoloġija press-fit, nipproduċu konnettur PCB estremament robust u reżistenti għad-dħajqa li jiflaħ vibrazzjoni, xokk, gass, umdità, umdità u trab. Il-konnetturi PCB robusti manifatturati bl-użu tat-teknoloġija press-fit għandhom rata ta' falliment (rata FIT) għaxar darbiet inqas minn dik tal-konnetturi PCB saldati awtomatikament. Jintużaw, pereżempju, fis-sistemi tal-airbag, fil-moduli ABS u ESP, peress li t-trasmissjoni tas-sinjali f'dawn l-applikazzjonijiet ma tistax tfalli taħt l-ebda ċirkostanza.
Kif? It-teknoloġija press-fit tiġġenera forzi massimi ta' żamma bejn il-konnettur u l-PCB b'forza minima ta' inserzjoni. Matul il-proċess press-fit, pin press-fit b'dijametru akbar mid-dijametru tal-borma jiġi mpressat f'borma permezz fil-PCB. Fil-zona press-fit, il-pin tal-konnettur huwa flessibbli sabiex il-bord tal-ċirkwit stampat ma jiġix deformat minn forzi fiżiċi matul il-proċess press-fit. Tinħoloq saldatura kiesħa bejn il-pin tal-kuntatt u l-borma metallizzata tal-PCB: konnessjoni mekkanika li ma tgħaddix gass, reżistenti għall-korrużjoni, b'reżistenza baxxa u konduttiva elettrikament, li hija wkoll adattata għall-potting. Huwa speċifikat ukoll fid-DIN EN 60352-5 u jibqa' sigur fil-kuntatt anke taħt stressi mekkaniċi u termali għoljin ħafna, bħal vibrazzjoni, bendjar, umdità, trab u bidliet fit-temperatura, u jista' saħansitra jiflaħ tagħbijiet ta' aċċelerazzjoni minn xokk sa 200 G. Il-forzi G jiddeskrivu l-istress li jaġixxu fuq il-ġisem tal-bniedem, oġġett ta' kuljum jew vettura minħabba bidliet fil-magnitudo u/jew fid-direzzjoni tal-veloċità. Bħala paragun: meta terġa' tidħol fl-atmosfera tad-Dinja, kapsula spazjali tkun soġġetta għal forza G ta' madwar 7 G.
Konetturi għal bordijiet taċ-ċirkwit stampat li jużaw SMT (Teknoloġija ta' Installazzjoni fuq il-Wiċċ)

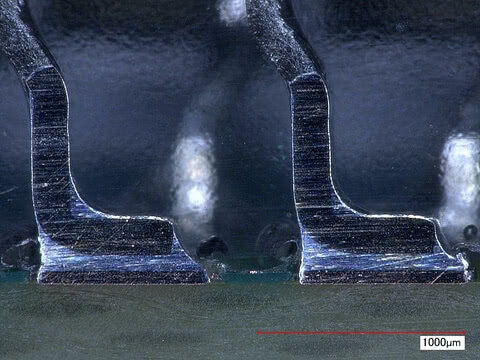

Formazzjoni tal-menisku madwar il-ponta tas-soldering tal-One27
Għażla oħra biex tinkiseb konnessjoni stabbli u affidabbli bejn konnetturi u bordijiet taċ-ċirkwit stampat hija t-Teknoloġija ta' Installazzjoni fuq il-Wiċċ (SMT). Dawn spiss jintużaw f'applikazzjonijiet industrijali u fl-Industrija 4.0, partikolarment meta l-bordijiet taċ-ċirkwit stampat ikollhom bżonn jiġu popolati fuq iż-żewġ naħat jew meta l-minimu spazju liberu mill-komponenti fid-direzzjoni tal-forza ma jistax jinżamm. Il-konnetturi tagħna partikolarment robusti għall-PCBs fl-SMT jikkonformaw mal-IPC Class 3 għall-użu fl-elettronika ta' prestazzjoni għolja. F'din il-klassi, it-trasmissjoni tas-sinjali qatt ma trid tfalli u trid tkun kapaċi timmaniġġja kurrenti ogħla. Skont l-istandard IPC-A-610, konnessjoni robusta bejn il-konnettur u l-bord tal-ċirkwit stampat trid iżżomm ir-rapport korrett bejn il-ballun tas-solder, il-pad tas-solder u l-paste tas-solder.
Dan hu kif taħdem l-SMT: il-konnetturi jiġu saldjati fuq żoni ta' konnessjoni definiti tal-bord tal-ċirkwit stampat, il-pads tas-solder, billi tuża l-paste tas-solder. Fil-forn tar-reflow, is-solder jinħall u mbagħad jitħalla jissaħħaħ. Ġonżjoni tal-leġġa ottimali (SMT) tista' tiġi rikonoxxuta mill-formazzjoni ta' menisku uniformi. Il-kuntatt irid ikun kompletament mdawwar b'menisku tal-leġġa sabiex tinkiseb l-aħjar forzi ta' żamma fuq il-bord tal-ċirkwit stampat.

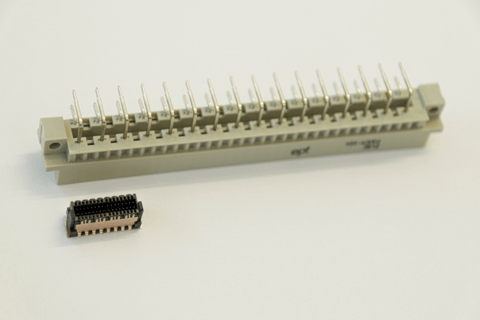

Konetturi miniaturizzati żgħar, kompatti iżda robusti għal bordijiet taċ-ċirkwit stampat
L-esperjenza vasta tagħna, miksuba permezz ta' ottimizzazzjoni u żvilupp regolari, tippermettilna nipproduċu konnetturi dejjem iżgħar u aktar robusti għal bordijiet taċ-ċirkwit stampat. Bħala riżultat, il-konnetturi bord-ma'-bord tagħna qed isiru dejjem aktar durabbli u b'prestazzjoni għolja, anke f'ispazji ta' installazzjoni dejjem iżgħar. Il-konnettur PCB miniaturizzat, żgħir u robust minn ept jiggarantixxi trasmissjoni tas-sinjali mgħaġġla, sempliċi u affidabbli minkejja kundizzjonijiet ambjentali iebsa bħal xokk, vibrazzjoni, osċillazzjoni, temperaturi għoljin u trab, u jipprovdi wkoll protezzjoni mill-umdità għall-konnettur PCB.
Bl-użu tat-teknoloġija press-fit jew tat-Teknoloġija tal-Muntar fuq il-Wiċċ (SMT), il-konetturi żgħar u kompatti tagħna minn bord għal bord jiżguraw rata baxxa ta' falliment u forzi massimi ta' ritenzjoni. Minkejja d-daqs żgħir tagħhom, dawn il-konetturi tal-PCB żgħar iżda robusti huma ddisinjati sabiex, pereżempju, il-ħamfers tal-inserzjoni fuq il-korp tal-insulatur jipproteġu l-kuntatti f'każ ta' allinjament żbaljat assjali jew angolari. Matul l-installazzjoni, il-ħamfers tal-inserzjoni jipprovdu appoġġ biex jippermettu l-għaqda mingħajr żbalji ta' konetturi maskili u femminili. Dan jinkiseb permezz tal-ġeometrija tal-kuntatti u tal-korp tal-insulatur.
Testjar mekkaniku u elettriku ta' konnetturi għal bordijiet taċ-ċirkwit stampat
Hemm varjetà wiesgħa ta' proċeduri ta' test għall-konetturi bord-to-bord, li jistgħu jvarjaw skont l-ambjent industrijali. Il-konetturi PCB robusti tagħna jgħaddu minn dawn it-testijiet partikolari:
Test ta' stress għal konnetturi ta' servizz tqil
Fit-test ta' stress għall-konetturi robusti, is-saħħa dielettrika u r-reżistenza tal-kuntatt jiġu ttestjati, pereżempju, fuq aktar minn 500 ċiklu ta' konnessjoni qabel u wara t-test ta' stress.
Testjar ambjentali għal konnetturi robusti
It-testijiet klimatċi għall-konnetturi robusti jinvolvu li jiġi vverifikat jekk l-espożizzjoni għal temperaturi bħal -55 °C għal diversi sigħat, segwita minn 125 °C, għandha effett negattiv fuq ir-reżistenza tal-kuntatt tal-konnettur tal-PCB. Dan jiżgura li l-konnettur tal-PCB huwa reżistenti għat-temperaturi.
Test ta' shock termiku għal konnetturi robusti
It-test tas-sħana u l-kesħa f'daqqa għall-konetturi robusti huwa mfassal biex jiċċekkja jekk il-konettur bejn bordijiet jistax jiflaħ, pereżempju, 100 ċiklu ta' bidliet rapidi u estremi fit-temperatura—kull wieħed jdum 30 minuta—meta jkun espost b'mod alternat għas-sħana u l-kesħa.
Testjar tal-ċiklu ta' koppjar u testjar tat-tnixxija tal-gass għal konnetturi robusti
It-test tal-mating cycle u t-test tal-gass korrożiv għall-konetturi robusti jintużaw biex jiġi vverifikat li, fl-użu prattiku, id-diżallinjament ċentrali u dak angolari, kif ukoll il-firxa tat-tolleranza, jaħdmu b'mod korrett meta l-konettur ikun imqabbad. Il-kombinazzjoni tat-test tal-ċiklu tal-konnessjoni u tat-test tal-gass korrożiv tiżgura li l-prestazzjoni tal-konnettur tal-PCB f'termini ta' reżistenza tal-kuntatt u saħħa dielettrika ma naqsetx, u li l-protezzjoni ottimali kontra gassijiet korrożivi hija garantita għall-konnettur tal-PCB.
