DIN 41612 konnettur għal ċirkwit stampat

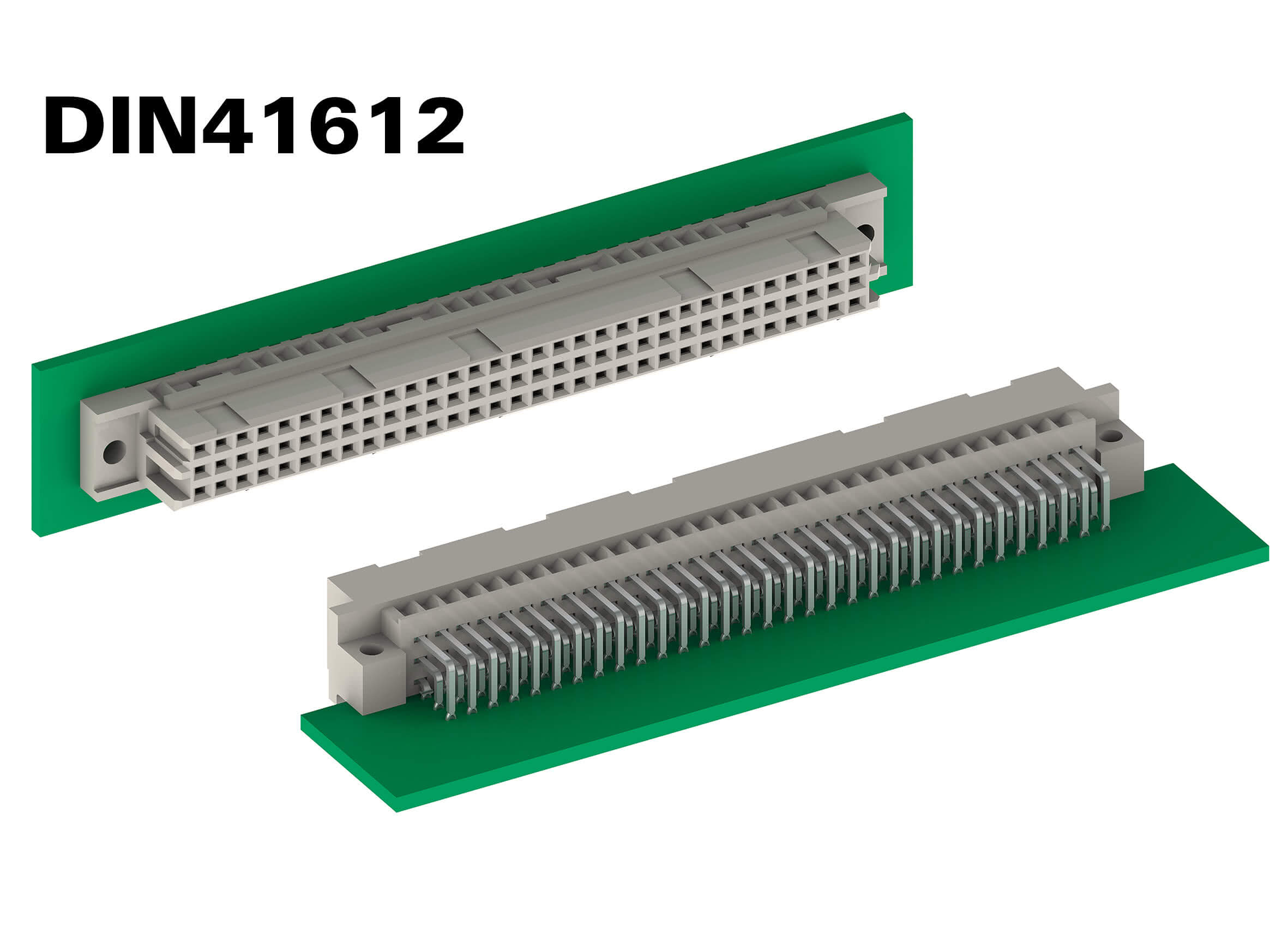

DIN 41612: Ħarsa ġenerali
Prodotti DIN 41612Konetturi tal-bordijiet taċ-ċirkwit stampat DIN 41612 (konnettur għal ċirkwit stampat) – il-wegħda tal-kwalità EPTIl-konnetturi PCB tagħna: ✓ affidabbli, ✓ robusti, ✓ disponibbli f'ħafna varjantiKaratteristiċi tal-konnettur DIN 41612 għall-applikazzjonijiet bord-ma'-bordpress-fit technology Tcom pressDisinjiPerspettiva tal-iżviluppaturMistoqsijiet FrekwentiXhieda
Karatteristiċi
- Tekniki varji ta' konnessjoni disponibbli
- ; kuntatti ewlenin u sekondarji fuq talba
- ; pre-ċentrar
- ; tulijiet
- varji ta' konnessjoni; sa 160 kuntatt kull konnettur;
- konnetturi b'żewġ sa ħames ringieli disponibbli
- ; konnetturi b'pitch ta' 2.54 mm jew pitch ta' 5.08 mm; firxa
- wiesgħa ta' aċċessorji bħal kopri, Board-Lock, keying
- -switch plugs għall-daisy chaining
- huma approvati internazzjonalment, pereżempju skont UL
- Trasmissjoni tas-sinjali sa 1.5 A
- Trasmissjoni tal-kurrent sa 5.6 A jew 15 A
- Klipps ta' riżistenza u kodifikazzjoni jipprovdu lill-iżviluppaturi u lill-utenti sigurtà miżjuda u firxa wiesgħa ta' possibbiltajiet ta' applikazzjoni.
Applikazzjonijiet
- backplane daughtercard 19-inch rack technology (VME)
- , board-to-board, parallel jew imqiegħed
- wieħed fuq l-ieħor, kurrent għoli; użati
- bħala konnettur periferali għal interfaċċji esterni mill-ġenb tal-kejbilar
- fuq distanzi itwal permezz ta' ribbon cable
Filtru

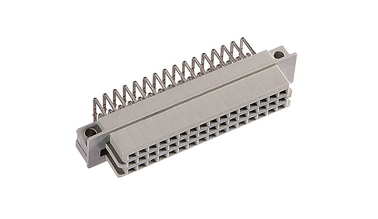

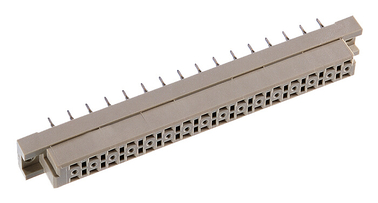

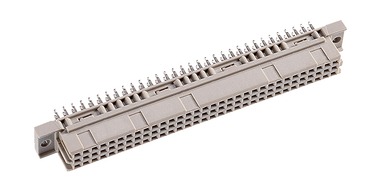

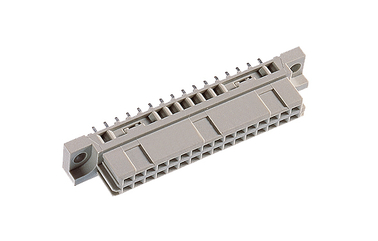

female connector dritta

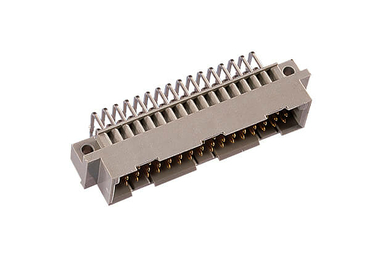

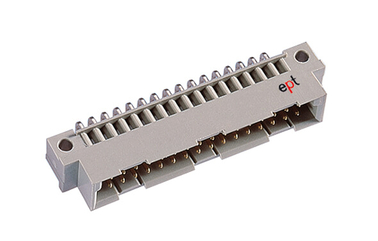

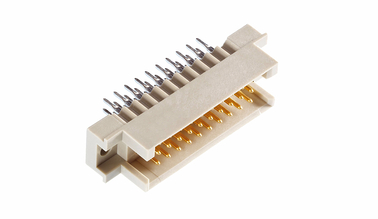

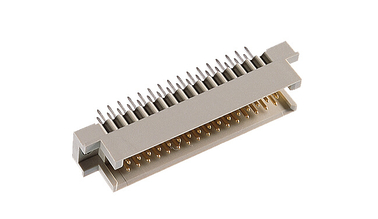

male connector dritta

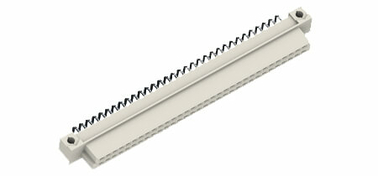

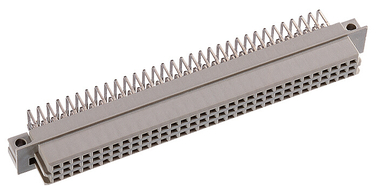

female connector ta' 90°
90° male connector
switching connector
VME 64x

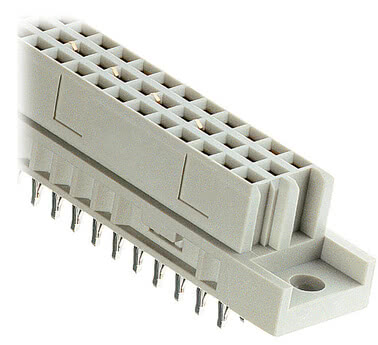

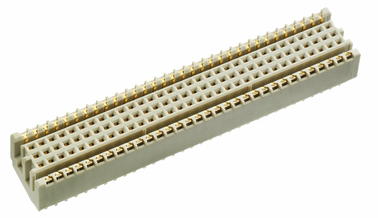

DIN 41612 VME 64x konnettur bil-molla Oġġett nru. 306-61067-12
Itwalija tal-konnessjoni 4.6 mm, Numru ta' poli: 160, Teknoloġija press-fit, Grad 1, mingħajr flanġa
Perpendikulari
Teknoloġija press-fit
Robust
DIN 41612 VME 64x konnettur bil-molla Oġġett nru. 306-62067-12
Itwalija tal-konnessjoni 4.6 mm, Numru ta' poli: 160, Teknoloġija press-fit, Grad 1, Flanġ ANSI
Perpendikulari
Teknoloġija press-fit
Robust
DIN 41612 VME 64x konnettur bil-molla Oġġett nru. 306-67069-14
Itwalija tal-konnessjoni 17 mm, b'żona ta' tħawwil ta' 1, Numru ta' poli: 160, Teknoloġija press-fit, Grad 1, Flanġ ANSI
Perpendikulari
Teknoloġija press-fit
Robust
DIN 41612 VME 64x konnettur bil-molla Oġġett nru. 306-60067-12
Itwalija tal-konnessjoni 4.6 mm, Numru ta' poli: 160, Teknoloġija press-fit, Grad 1, Flanga DIN
Perpendikulari
Teknoloġija press-fit
Robust
DIN 41612 VME 64x konnettur bil-molla Oġġett nru. 306-65069-14
Itwalija tal-konnessjoni 17 mm, b'żona ta' tħawwil ta' 1, Numru ta' poli: 160, Teknoloġija press-fit, Grad 1, Flanga DIN
Perpendikulari
Teknoloġija press-fit
Robust
DIN 41612 VME 64x konnettur bil-molla Oġġett nru. 306-66069-14
Itwalija tal-konnessjoni 17 mm, b'żona ta' tħawwil ta' 1, Numru ta' poli: 160, Teknoloġija press-fit, Grad 1, mingħajr flanġa
Perpendikulari
Teknoloġija press-fit
Robust
Aċċessorji
Kodifikazzjoni DIN 41612, tipi B u C Oġġett nru. 104-19003
għat-tipi B u C, Jipprevjeni li l-moduli jitpoġġew b'mod żbaljat, Biċċa waħda hija ekwivalenti għal erba' wedges.
DIN 41612 Qoxra C/R Oġġett nru. 115-15302
għal ħoxna tal-PCB ta' 3.2 mm, għal tul tal-post 17 mm, Konsum/Riforniment
Perpendikulari
DIN 41612 Qoxra C/R Oġġett nru. 115-15401
għal ħoxna tal-PCB ta' 2.4 mm, għal tul tal-post 13 mm, Konsum/Riforniment
Perpendikulari
DIN 41612 Qoxra C/R Oġġett nru. 115-15301
għal ħoxna tal-PCB ta' 2.4 mm, għal tul tal-post 17 mm, Konsum/Riforniment
Perpendikulari
DIN 41612 Qoxra C/R Oġġett nru. 115-15402
għal ħoxna tal-PCB ta' 3.2 mm, għal tul tal-post 13 mm, Konsum/Riforniment
Perpendikulari
Il-kopertura DIN 41612 hija iebsa. Oġġett nru. 115-15405
għal ħoxna tal-PCB ta' 3.2 mm, għal tul tal-post 13 mm, C/R huwa iebes
Perpendikulari
Qoxra DIN 41612, b'korsa rigida, mingħajr flanġ Oġġett nru. 115-15408
għal ħoxna tal-PCB ta' 3.2 mm, għal tul tal-post 13 mm, C/R iebes, mingħajr flanġ
Perpendikulari
DIN 41612 koppla C/R b'muttiera Oġġett nru. 115-15701
għal ħoxna tal-PCB ta' 3.2 mm, għal tul tal-post 13 mm, C/R bil-leħja
Perpendikulari
DIN 41612 koppla C/R b'muttiera Oġġett nru. 115-15702
għal ħoxna tal-PCB ta' 3.2 mm, għal tul tal-post 17 mm, C/R bil-leħja
Perpendikulari

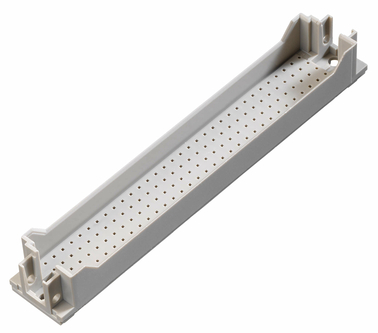

DIN 41612 Kappott VME Oġġett nru. 315-15401
għal ħoxna tal-PCB ta' 3.4 mm, Itwalija tal-post 17 mm, x = 6 mm
Perpendikulari
DIN 41612 Kappott VME Oġġett nru. 315-15402
għal ħoxna tal-PCB ta' 4.6 mm, Itwalija tal-post 17 mm, x = 4.8 mm
Perpendikulari

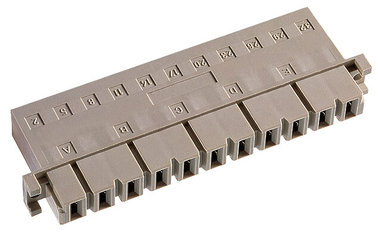

Kodifikazzjoni DIN 41612 għat-tipi H11 u H15 Oġġett nru. 114-30000
Taba tal-plastik għall-kodiċifikazzjoni
Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?
Konetturi tal-bordijiet taċ-ċirkwit stampat DIN 41612 (konnettur għal ċirkwit stampat) – il-wegħda tal-kwalità EPT
Kanali ta' komunikazzjoni personali u individwali
, żminijiet ta' rispons mgħaġġla u l-istess punti ta' kuntatt esperjenzati sena wara sena jiggarantixxulek informazzjoni ta' kwalità għolja kif ukoll tiffranka żmien u spejjeż.
Naturalment, aħna fl-ept inkunu kuntenti wkoll li nilqgħuk f'wieħed mill-impianti tagħna fi kwalunkwe ħin!
, żminijiet ta' rispons mgħaġġla u l-istess punti ta' kuntatt esperjenzati sena wara sena jiggarantixxulek informazzjoni ta' kwalità għolja kif ukoll tiffranka żmien u spejjeż.
Naturalment, aħna fl-ept inkunu kuntenti wkoll li nilqgħuk f'wieħed mill-impianti tagħna fi kwalunkwe ħin!
EPT affidabbli u mgħaġġla
tgħaqqad affidabbiltà u stabbiltà ta' żmien twil ma' grad għoli ta' flessibilità, grazzi għall-indipendenza estensiva tagħha mis-fornituri u d-dipartiment intern tagħha għall-manifattura ta' għodod (toolmaking). Għalik, dan ifisser 'ħin sal-suq' iqsar, tweġibiet malajr u ċari għall-mistoqsijiet tiegħek, u l-abbiltà li tinfluwenza u timmaniġġja b'mod indipendenti l-prijoritajiet.
tgħaqqad affidabbiltà u stabbiltà ta' żmien twil ma' grad għoli ta' flessibilità, grazzi għall-indipendenza estensiva tagħha mis-fornituri u d-dipartiment intern tagħha għall-manifattura ta' għodod (toolmaking). Għalik, dan ifisser 'ħin sal-suq' iqsar, tweġibiet malajr u ċari għall-mistoqsijiet tiegħek, u l-abbiltà li tinfluwenza u timmaniġġja b'mod indipendenti l-prijoritajiet.
Kwalità
ġenerali eċċezzjonali. L-iktar rata baxxa ta' fallimenti fil-qasam disponibbli fis-suq u 'on-time delivery' għolja jiżgurawlek riskju baxx ta' falliment u jgħinuk tevita waqfien kostuż tal-linja tal-produzzjoni. Din id-dikjarazzjoni hija appoġġjata minn sistema effettiva ta' ġestjoni tal-kwalità u tal-ambjent, iċċertifikata skont ISO 9001, ISO 14001 u TS 16949.
Il-produzzjoni interna bl-użu tal-għodda tagħna stess, flimkien mal-elettroelettroplejtjar intern tagħna, tiżgura kwalità għolja tal-prodott u testijiet kontinwi u affidabbli.
ġenerali eċċezzjonali. L-iktar rata baxxa ta' fallimenti fil-qasam disponibbli fis-suq u 'on-time delivery' għolja jiżgurawlek riskju baxx ta' falliment u jgħinuk tevita waqfien kostuż tal-linja tal-produzzjoni. Din id-dikjarazzjoni hija appoġġjata minn sistema effettiva ta' ġestjoni tal-kwalità u tal-ambjent, iċċertifikata skont ISO 9001, ISO 14001 u TS 16949.
Il-produzzjoni interna bl-użu tal-għodda tagħna stess, flimkien mal-elettroelettroplejtjar intern tagħna, tiżgura kwalità għolja tal-prodott u testijiet kontinwi u affidabbli.
Il-konnetturi PCB tagħna: ✓ affidabbli, ✓ robusti, ✓ disponibbli f'ħafna varjanti
Il-konnetturi tal-bordijiet taċ-ċirkwit stampat DIN 41612 (konnettur għal ċirkwit stampat) huma konnetturi industrijali ta' kwalità għolja li ġew ippruvati u ttestjati eluf ta' drabi u ilu jintużaw għal aktar minn 50 sena.
Robusti
l-konnettur DIN41612 PCB jistgħu jiffaċċjaw anke kundizzjonijiet ambjentali iebsa, bħal xokk, vibrazzjoni, gassijiet korrożivi u ħafna iktar. Grazzi għat-teknoloġiji speċjalizzati tagħna ta' kuntatt, huma jiżguraw kostruzzjoni robusta u tolleranzi għoljin matul il-formazzjoni tal-kuntatt u l-għaqda. Tista' tagħżel bejn press-fit technology, solder termination, saldjar manwali, WireWrap, Faston, terminali cut-to-fit għal ribbon cable jew THRT għall-assemblaġġ.
l-konnettur DIN41612 PCB jistgħu jiffaċċjaw anke kundizzjonijiet ambjentali iebsa, bħal xokk, vibrazzjoni, gassijiet korrożivi u ħafna iktar. Grazzi għat-teknoloġiji speċjalizzati tagħna ta' kuntatt, huma jiżguraw kostruzzjoni robusta u tolleranzi għoljin matul il-formazzjoni tal-kuntatt u l-għaqda. Tista' tagħżel bejn press-fit technology, solder termination, saldjar manwali, WireWrap, Faston, terminali cut-to-fit għal ribbon cable jew THRT għall-assemblaġġ.
Affidabbli
: Il-konnetturi PCB tagħna li jinkludu t-teknoloġija Tcom press® tal-press-fit technology għandhom l-iktar rata baxxa ta' fallimenti fil-qasam disponibbli fis-suq. Flimkien ma' livell għoli ta' on-time delivery, niżgurawlek riskju baxx ta' falliment u l-evitar ta' waqfien kostuż tal-linja tal-produzzjoni. Se naqblu miegħek fuq id-dati tal-kunsinna għal kunsinni direttament minna. Jekk il-kunsinna tkun dewmija minħabba ċirkostanzi esterni, se ninfurmawk kemm jista' jkun malajr u naqblu fuq data alternattiva għall-kunsinna. Għal ordnijiet imressqa mal-partners tagħna, jekk jogħġbok ikkuntattja direttament lill-partner.
: Il-konnetturi PCB tagħna li jinkludu t-teknoloġija Tcom press® tal-press-fit technology għandhom l-iktar rata baxxa ta' fallimenti fil-qasam disponibbli fis-suq. Flimkien ma' livell għoli ta' on-time delivery, niżgurawlek riskju baxx ta' falliment u l-evitar ta' waqfien kostuż tal-linja tal-produzzjoni. Se naqblu miegħek fuq id-dati tal-kunsinna għal kunsinni direttament minna. Jekk il-kunsinna tkun dewmija minħabba ċirkostanzi esterni, se ninfurmawk kemm jista' jkun malajr u naqblu fuq data alternattiva għall-kunsinna. Għal ordnijiet imressqa mal-partners tagħna, jekk jogħġbok ikkuntattja direttament lill-partner.
Firxa wiesgħa ta' varjanti Bi 12 disinn bażiku u 25 varjanti,
noffru kważi l-firxa sħiħa ta' konnetturi industrijali DIN 41612. Kemm jekk konnetturi bil-molla (female connector), konnetturi bil-lama (male connector), konnetturi tal-interruttur (switching connector), VME64x jew konnetturi ta' diżplaċiment tal-insulazzjoni; il-konnetturi PCB u tal-bord DIN 41612 tagħna huma estremament versatili u affidabbli ħafna. Jekk għandek bżonn konnetturi PCB DIN 41612 oħra, nistgħu nipprovdu varjanti addizzjonali fi żmien qasir fuq talba.
noffru kważi l-firxa sħiħa ta' konnetturi industrijali DIN 41612. Kemm jekk konnetturi bil-molla (female connector), konnetturi bil-lama (male connector), konnetturi tal-interruttur (switching connector), VME64x jew konnetturi ta' diżplaċiment tal-insulazzjoni; il-konnetturi PCB u tal-bord DIN 41612 tagħna huma estremament versatili u affidabbli ħafna. Jekk għandek bżonn konnetturi PCB DIN 41612 oħra, nistgħu nipprovdu varjanti addizzjonali fi żmien qasir fuq talba.
Disponibbiltà
: Aħna kważi kompletament indipendenti mis-fornituri. Id-dipartiment intern tagħna għall-manifattura ta' għodod (toolmaking) jippermettilna noffru affidabbiltà u stabbiltà fit-tul flimkien ma' grad għoli ta' flessibilità. Għalhekk inti tibbenefika minn 'ħin fis-suq' aktar mgħaġġel. It-tim tas-servizz tal-klijent tagħna jwieġeb għall-mistoqsijiet tiegħek b'mod rapidu u affidabbli.
: Aħna kważi kompletament indipendenti mis-fornituri. Id-dipartiment intern tagħna għall-manifattura ta' għodod (toolmaking) jippermettilna noffru affidabbiltà u stabbiltà fit-tul flimkien ma' grad għoli ta' flessibilità. Għalhekk inti tibbenefika minn 'ħin fis-suq' aktar mgħaġġel. It-tim tas-servizz tal-klijent tagħna jwieġeb għall-mistoqsijiet tiegħek b'mod rapidu u affidabbli.
Magħmul fl-UE
Il-produzzjoni interna bl-użu tal-għodda tagħna stess, flimkien mal-elettroelettroplejtjar intern tagħna, tiżgura kwalità għolja tal-prodott u testijiet kontinwi u affidabbli. Il-konnetturi industrijali DIN 41612 tagħna huma manifatturati fil-Ġermanja u r-Repubblika Ċeka.
Il-produzzjoni interna bl-użu tal-għodda tagħna stess, flimkien mal-elettroelettroplejtjar intern tagħna, tiżgura kwalità għolja tal-prodott u testijiet kontinwi u affidabbli. Il-konnetturi industrijali DIN 41612 tagħna huma manifatturati fil-Ġermanja u r-Repubblika Ċeka.
Il-EPT iċ-ċertifikat
huwa ċċertifikat skont ISO 9001, ISO 14001 u TS 16949. Tista' ssib iċ-ċertifikazzjonijiet, l-approvazzjonijiet u r-rapporti tat-test tagħna għall-Istati Uniti u l-Kanada, kif ukoll id-dokumentazzjoni tagħna dwar RoHS, REACH, POP u r-riċiklaġġ, u l-kwestionarju tagħna dwar il-'minerali tal-kunflitt' hawn.
huwa ċċertifikat skont ISO 9001, ISO 14001 u TS 16949. Tista' ssib iċ-ċertifikazzjonijiet, l-approvazzjonijiet u r-rapporti tat-test tagħna għall-Istati Uniti u l-Kanada, kif ukoll id-dokumentazzjoni tagħna dwar RoHS, REACH, POP u r-riċiklaġġ, u l-kwestionarju tagħna dwar il-'minerali tal-kunflitt' hawn.
Karatteristiċi tal-konnettur DIN 41612 għall-applikazzjonijiet bord-ma'-bord
Il-konnettur DIN 41612 għadu partikolarment mifrux bħala konnettur industrijali. Per eżempju, il-bus VME, li ilu disponibbli fis-suq għal aktar minn 35 sena, huwa bbażat fuq konnetturi DIN. Dan għen biex jikseb pożizzjoni qawwija ħafna fis-settur tal-PC industrijali u għadu jintuża f'żviluppi ġodda. Il-varjetà wiesgħa ta' disinji u tekniki ta' konnessjoni differenti (press-fit technology, Tauchlöt, Handlöt, wire-wrap technology, Crimp u THR) disponibbli għall-konnetturi DIN jkopru spettru wiesa' ta' applikazzjonijiet. Barra minn hekk, il-kostruzzjoni robusta u affidabbli tagħhom tiżgura li dawn il-konnetturi tal-bordijiet taċ-ċirkwit stampat jibqgħu viabbli għall-futur. Illum, il-konnekturi DIN 41612 jintużaw f'applikazzjonijiet li jvarjaw mit-trasmissjoni tas-sinjali sa t-trasmissjoni ta' kurrenti ogħla. U dan japplika f'kull settur tal-elettronika industrijali: mit-teknoloġija tal-kontroll u l-kontrolli tal-mutur sa l-PCs industrijali.
Aktar informazzjoni dwar il-konnettur tal-bord taċ-ċirkwit stampat DIN 41612:
Aktar informazzjoni dwar il-konnettur tal-bord taċ-ċirkwit stampat DIN 41612:
Prodotti DIN 41612Konetturi tal-bordijiet taċ-ċirkwit stampat DIN 41612 (konnettur għal ċirkwit stampat) – il-wegħda tal-kwalità EPTIl-konnetturi PCB tagħna: ✓ affidabbli, ✓ robusti, ✓ disponibbli f'ħafna varjantiKaratteristiċi tal-konnettur DIN 41612 għall-applikazzjonijiet bord-ma'-bordpress-fit technology Tcom pressDisinjiPerspettiva tal-iżviluppaturMistoqsijiet FrekwentiXhieda
Dettalji f'ħarsa waħda
Dettalji f'ħarsa waħda

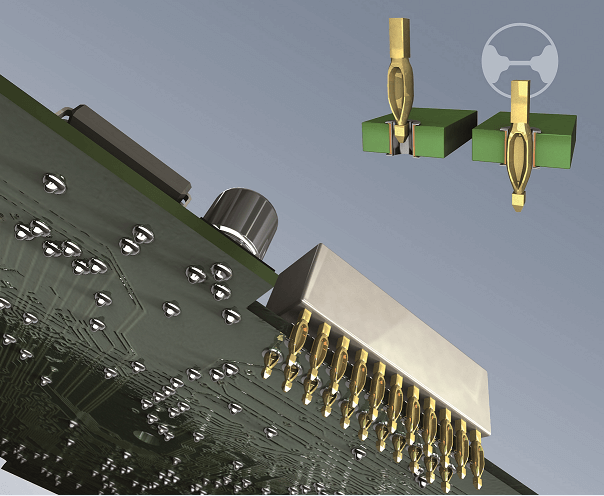

press-fit technology: Tcom press minn ept
Minħabba l-miniaturizzazzjoni dejjem tikber tal-assemblaġġi u d-densità ogħla tal-komponenti fuq il-bordijiet tal-ċirkwit stampat, it-teknika mingħajr saldatura 'press-fit technology' qed tintuża dejjem aktar spiss. Il-konnessjonijiet press-fit jinħolqu billi pin tal-konnettur jiġi ppressat f'toqba permezz fil-bord tal-ċirkwit stampat. plated through hole (PTH) tippermetti konnessjoni elettrika bejn saffi opposti tal-bord tal-ċirkwit stampat. Biex dan jintlaħaq, toqba tiġi mfarrka permezz tal-bord u l-kopru jiġi applikat bħala materjal ta' trasportatur.
Il-konnessjoni ssir billi tiġi applikata forza definita u kkontrollata – vantaġġ kbir għall-kwalità konsistenti u l-ipproċessar mgħaġġel u mingħajr problemi. Dak li jagħmilha speċjali hu li l-press-fit pin għandu dimensjoni dijagonali akbar mid-dijametru tal-borma tal-bord tal-ċirkwit stampat. Il-flessibbiltà tinsab fil-press-fit zone.
L-għodod press-fit jippermettu li diversi konnettur jiġu mpressati fl-istess ħin. B'differenza mis-soldering, il-bordijiet tal-ċirkwit stampat mhumiex soġġetti għal stress termali matul dan il-proċess. Tinħoloq konnessjoni permanenti u ermetika bejn il-press-fit pin u l-ħajt tat-toqba, li toffri konduttività mekkanika u elettrika tajba b'reżistenza tal-kuntatt baxx.
Il-konnessjoni ssir billi tiġi applikata forza definita u kkontrollata – vantaġġ kbir għall-kwalità konsistenti u l-ipproċessar mgħaġġel u mingħajr problemi. Dak li jagħmilha speċjali hu li l-press-fit pin għandu dimensjoni dijagonali akbar mid-dijametru tal-borma tal-bord tal-ċirkwit stampat. Il-flessibbiltà tinsab fil-press-fit zone.
L-għodod press-fit jippermettu li diversi konnettur jiġu mpressati fl-istess ħin. B'differenza mis-soldering, il-bordijiet tal-ċirkwit stampat mhumiex soġġetti għal stress termali matul dan il-proċess. Tinħoloq konnessjoni permanenti u ermetika bejn il-press-fit pin u l-ħajt tat-toqba, li toffri konduttività mekkanika u elettrika tajba b'reżistenza tal-kuntatt baxx.
Il-benefiċċji tal-konnettur DIN 41612 grazzi għat-Tcom press® press-fit technology
- Konnessjoni elettrika, mekkanika, sigura kontra l-gass, reżistenti
- għall-korrużjoni u b'reżistenza baxxa Forzi għoljin
- ta' żamma L-ebda difetti tas-soldering, residwi tal-fluss jew simili
- M'hemmx bżonn ta' tindif
- addizzjonali L-ebda stress termali fuq il-PCB Ewropew L-ebda
- stress termali fuq il-komponenti
- elettronici Jista' jiġi riċiklat sempliċement billi
- jitqaxxar Proċess ta' assemblar effiċjenti u
- bi spiża baxxa Assemblar b'żewġ naħat tal-PCB huwa possibbli
last-mate contact fuq il-konnettur DIN 41612
Il-familja ta' konnetturi DIN 41612/IEC 60603-2 (familja ta' konnetturi) tikkonsisti f'12 disinn bażiku b'varjanti supplimentari. Għal konnetturi DIN konnettur tat-tipi B, C, R, D u E, jistgħu jintużaw kuntatti tal-lamini b'lead ta' 0.8 mm jew 1.0 mm f'kull pożizzjoni fi ħdan ir-ringieli a, b, c, d u e. Għal tip F u G, distanzi ta' daħla ta' 1.3 mm huma possibbli.
Għaliex tuża kuntatt ta' daħla jew ħruġ?
Il-kuntatti ta' daħla u ħruġ jintużaw fl-inġinerija elettrika biex jipprevjenu spikes ta' vultaġġ u b'hekk sovravultaġġ. B'dawn il-kuntatti, il-konnessjoni tiġi stabbilita l-ewwel jew l-aħħar, u tiġi mqattgħa l-ewwel jew l-aħħar.
Għandek bżonn konnettur b'kuntatti ewlenin jew ta' wara?
L-ebda problema. Nistgħu nipprovdu konfigurazzjonijiet personalizzati għat-tipi DIN B, C, R, D, E, F u G. Il-kuntatt ewlieni jista' jiġi installat f'kull pożizzjoni mixtieqa.
Ikkuntattjana »
Għaliex tuża kuntatt ta' daħla jew ħruġ?
Il-kuntatti ta' daħla u ħruġ jintużaw fl-inġinerija elettrika biex jipprevjenu spikes ta' vultaġġ u b'hekk sovravultaġġ. B'dawn il-kuntatti, il-konnessjoni tiġi stabbilita l-ewwel jew l-aħħar, u tiġi mqattgħa l-ewwel jew l-aħħar.
Għandek bżonn konnettur b'kuntatti ewlenin jew ta' wara?
L-ebda problema. Nistgħu nipprovdu konfigurazzjonijiet personalizzati għat-tipi DIN B, C, R, D, E, F u G. Il-kuntatt ewlieni jista' jiġi installat f'kull pożizzjoni mixtieqa.
Ikkuntattjana »
DIN 14162 konnetturi PCB – tipi
konnettur tas-sinjal f'pitch ta' 2.54 mm

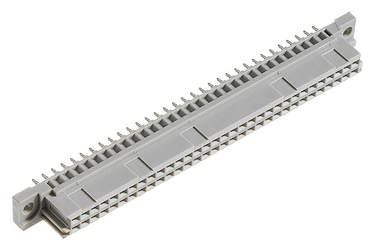

DIN 41612 tip B, Q u DIN 41612 tip C, R
Il-tip B b'żewġ ringieli u d-DIN 41612 Tip C b'tliet ringieli jikkonsistu f'strixxa ta' xafliet imqalleb u socket strip dritta. Jekk meħtieġa strixxi ta' xafliet dritti u strixxi ta' molla imqalleba, huma disponibbli l-tip Q b'żewġ ringieli u l-tip R b'tliet ringieli.
Il-erba' serje kollha huma disponibbli f'verżjonijiet ta' nofs-wisa' u ta' terz-wisa'. L-għażliet ta' konnessjoni jinkludu press-fit, saldjar bil-mewġ u THR.

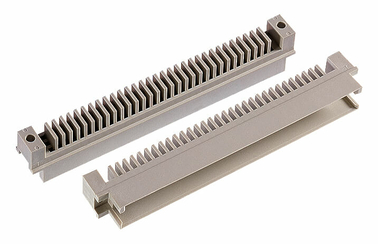

Peress li l-varjanti B u Q, kif ukoll C u R, jistgħu jingħaqdu, huwa possibbli li jgħaqqdu bordijiet taċ-ċirkwit stampat f'angolu ta' 90°, parallelament jew anke orizzontalment.

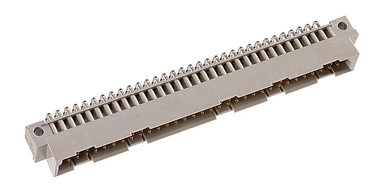

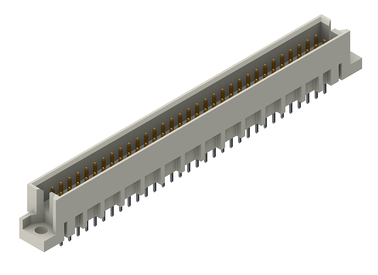

Konetturi DIN 41612 – tipi B + Q:

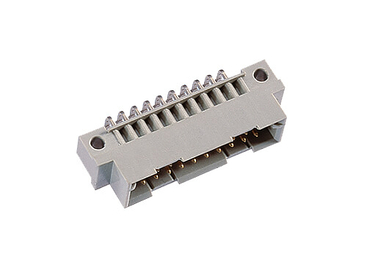

- tip B: male connector angolata, female connector
dritta - tip Q: male connector dritta, female connector angolata
- 64
kuntatt - Tul: 95 mm, wisa': 8.6 mm
Konetturi DIN 41612 – tip B/2 + Q/2:
- tip B: male connector angolata, female connector
dritta- tip Q: male connector dritta, female connector angolata-
32 kuntatt-
Tul: 55 mm, wisa': 8.6 mm
Konnetturi DIN 41612 – tip B/3 + Q/3
:- tip B: male connector angolata, female connector
dritta- tip Q: male connector angolata, female connector
dritta- 20 kuntatt-
Tul: 39 mm, wisa': 8.6 mm

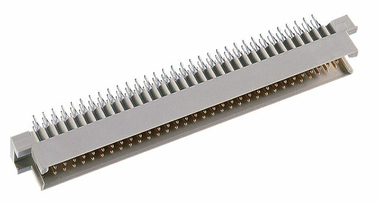

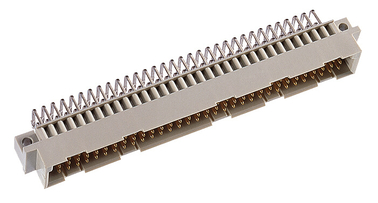

plagg DIN 41612 – tip C + R:
– tip C: male connector angolata, female connector
dritta – tip R: male connector dritta, female connector angolata
– 96
kuntatti – tul: 95 mm, wisa': 11 mm

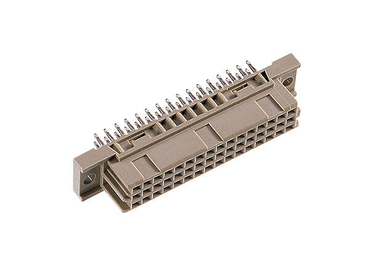

plagg DIN 41612 – tip C/2 + R/2:
- tip C: male connector angolata, female connector
dritta- tip R: male connector dritta, female connector
angolata- 48
kuntatt- Tul: 55 mm, wisa': 11 mm

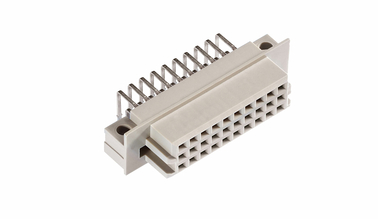

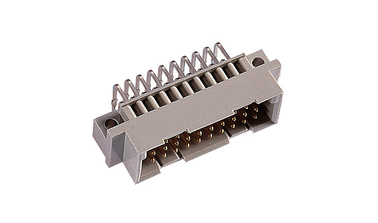

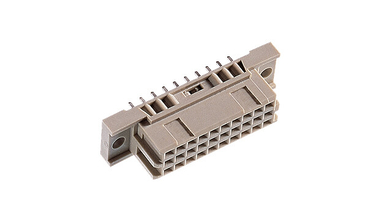

Konnettur DIN 41612 – tip C/3 + R/3:
- tip C: 'male connector' mgħawġa,
'female connector' dritta – tip R: 'male connector' dritta,
'female connector' mgħawġa – 30
kuntatti – Tul: 39 mm, Wisa': 11 mm
Bil-tip kollha msemmija, kurrenti ta' xogħol sa 1.6 A jistgħu jittrasmettu f'20 °C.
Il-konetturi tas-sinjali DIN (DIN konnettur tas-sinjal) jintużaw spiss fis-settur tal-IT biex jgħaqqdu kard plug-in ma' backplane.
Il-erba' serje kollha huma disponibbli f'verżjonijiet ta' nofs-wisa' u ta' terz-wisa'. L-għażliet ta' konnessjoni jinkludu press-fit, saldjar bil-mewġ u THR.
Peress li l-varjanti B u Q, kif ukoll C u R, jistgħu jingħaqdu, huwa possibbli li jgħaqqdu bordijiet taċ-ċirkwit stampat f'angolu ta' 90°, parallelament jew anke orizzontalment.
Konetturi DIN 41612 – tipi B + Q:
- tip B: male connector angolata, female connector
dritta - tip Q: male connector dritta, female connector angolata
- 64
kuntatt - Tul: 95 mm, wisa': 8.6 mm
Konetturi DIN 41612 – tip B/2 + Q/2:
- tip B: male connector angolata, female connector
dritta- tip Q: male connector dritta, female connector angolata-
32 kuntatt-
Tul: 55 mm, wisa': 8.6 mm
Konnetturi DIN 41612 – tip B/3 + Q/3
:- tip B: male connector angolata, female connector
dritta- tip Q: male connector angolata, female connector
dritta- 20 kuntatt-
Tul: 39 mm, wisa': 8.6 mm
plagg DIN 41612 – tip C + R:
– tip C: male connector angolata, female connector
dritta – tip R: male connector dritta, female connector angolata
– 96
kuntatti – tul: 95 mm, wisa': 11 mm
plagg DIN 41612 – tip C/2 + R/2:
- tip C: male connector angolata, female connector
dritta- tip R: male connector dritta, female connector
angolata- 48
kuntatt- Tul: 55 mm, wisa': 11 mm
Konnettur DIN 41612 – tip C/3 + R/3:
- tip C: 'male connector' mgħawġa,
'female connector' dritta – tip R: 'male connector' dritta,
'female connector' mgħawġa – 30
kuntatti – Tul: 39 mm, Wisa': 11 mm
Bil-tip kollha msemmija, kurrenti ta' xogħol sa 1.6 A jistgħu jittrasmettu f'20 °C.
Il-konetturi tas-sinjali DIN (DIN konnettur tas-sinjal) jintużaw spiss fis-settur tal-IT biex jgħaqqdu kard plug-in ma' backplane.
Sinjal u enerġija (30A) f'konnettur

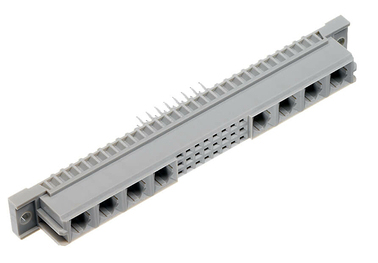

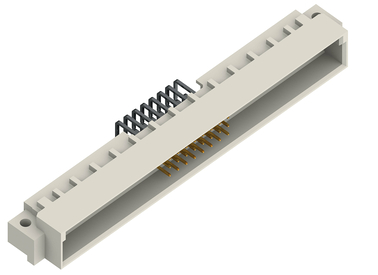

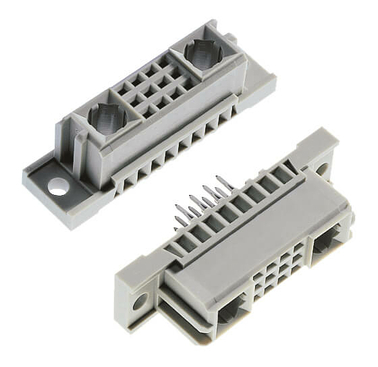

PCB DIN 41612, tip M
Il-konnettur tat-Tip M joffri kemm kuntatti kurrent għoli kif ukoll ta' sinjal f'konnettur wieħed. Il-female connector dritta u l-male connector angolata jistgħu jiġu kkonfigurati b'mod fakultattiv b'6 kuntatti ta' sinjal u 10 kuntatti koassjali, jew 24/8, 42/6, 60/4, 78/2. Barra minn hekk, il-serje M huma wkoll disponibbli f'M/2 – 30/2 u M/3 – 12/2.
Din il-varjant ta' konnettur PCB tintuża, pereżempju, fis-sistemi ta' kontroll għall-impianti tal-mili.
Din il-varjant ta' konnettur PCB tintuża, pereżempju, fis-sistemi ta' kontroll għall-impianti tal-mili.
pitch 5.08 mm – Power (5.6 A)
DIN 41612 tip D, E + DIN 41612 tip F, G + DIN 41612 tip F flat, G flat
Dawk li jixtiequ jittrasmettu kurrenti sa 5.6 A jistgħu jagħżlu l-tip D b'żewġ ringieli u l-tip E b'tliet ringieli. Iż-żewġ varjanti għandhom pitch ta' 5.08 mm. Bħala standard, il-male connector hija angolat u l-female connector hija dritta.
Id-konnettur għal ċirkwit stampat tal-PCB tat-tip DIN 41612 F (tliet ringieli) u G (erba' ringieli) ġew iddisinjati għall-istess applikazzjoni iżda b'kostruzzjoni aktar robusta. Għal iż-żewġ tipi ta' konnettur għal ċirkwit stampat, il-socket strip hija disponibbli mhux biss fl-għoli standard iżda wkoll f'verżjoni b'profil aktar baxx. Dan jippermetti konfigurazzjonijiet differenti ta' spazjar tal-PCB.
Id-DIN 41612 tip F u d-DIN 41612 tip G jintużaw prinċipalment fil-ferrovija.

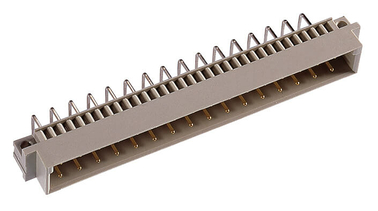

tip D (Tip D)
:- 32
kuntatt- 2 ringieli

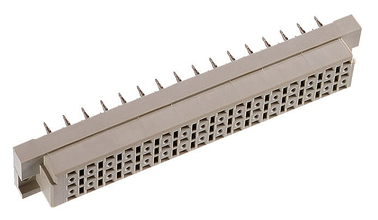

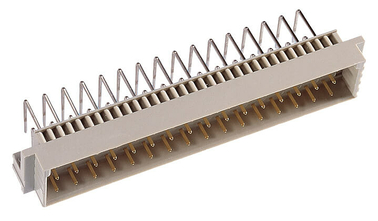

tip E (Tip E)
:- 48
kuntatt- 2 ringieli

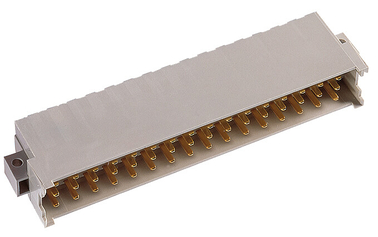

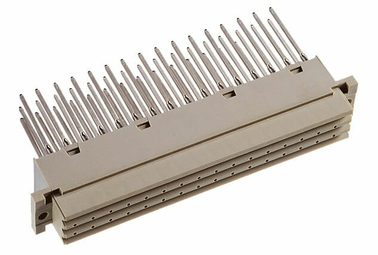

tip F (Tip F)
:- 48
kuntatt- 3 ringieli

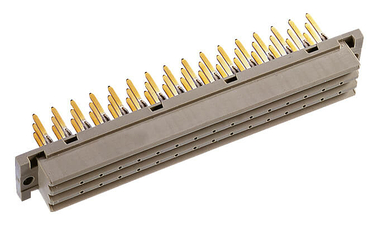

tip F, ċatt
:- 48
kuntatt- 3 ringieli

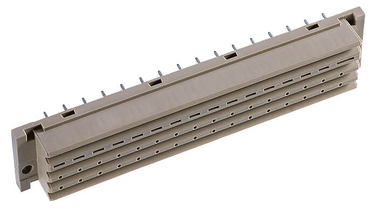

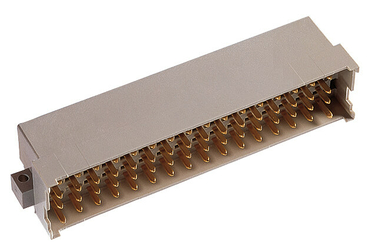

tip G (Tip G)
:- 64
kuntatt- 4 ringieli
tip G, ċatt
:- 64
kuntatt- 4 ringieli
Id-konnettur għal ċirkwit stampat tal-PCB tat-tip DIN 41612 F (tliet ringieli) u G (erba' ringieli) ġew iddisinjati għall-istess applikazzjoni iżda b'kostruzzjoni aktar robusta. Għal iż-żewġ tipi ta' konnettur għal ċirkwit stampat, il-socket strip hija disponibbli mhux biss fl-għoli standard iżda wkoll f'verżjoni b'profil aktar baxx. Dan jippermetti konfigurazzjonijiet differenti ta' spazjar tal-PCB.
Id-DIN 41612 tip F u d-DIN 41612 tip G jintużaw prinċipalment fil-ferrovija.
tip D (Tip D)
:- 32
kuntatt- 2 ringieli
tip E (Tip E)
:- 48
kuntatt- 2 ringieli
tip F (Tip F)
:- 48
kuntatt- 3 ringieli
tip F, ċatt
:- 48
kuntatt- 3 ringieli
tip G (Tip G)
:- 64
kuntatt- 4 ringieli
tip G, ċatt
:- 64
kuntatt- 4 ringieli

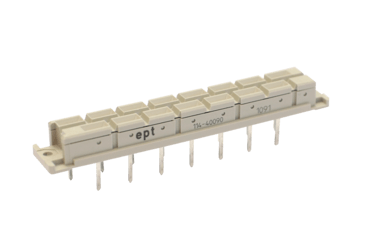

pitch ta' 5.08 mm b'konnettur Faston 15A

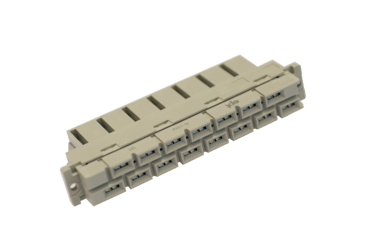

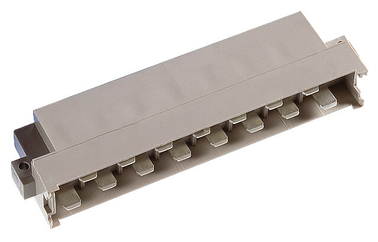

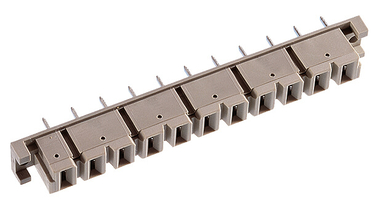

DIN 41612 H11, DIN 41612 H15, tip imħallat DIN 41612 H7/F24

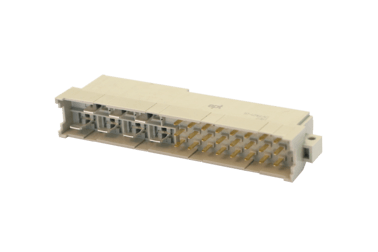

Għal konnessjoni Faston, ikollok bżonn DIN 41612 H11, DIN 41612 H15 jew it-tip imħallat DIN 41612 H7/F24. Il-konnettur bil-molla (female connector) għall-H11 u l-H15 huwa disponibbli f'żewġ għoljiet differenti. L-H7/F25 huwa strixxa ta' konnetturi interessanti, li fiha 7 konnetturi Faston (15 A) u 24 kuntatt tal-enerġija (5.6 A).
Konetturi backplane VME
64x għal sistemi ta' bus multi-utent Vita
Karatteristika speċjali tal-serje DIN 41612 hija l-female connector VME64x ta' 5 ringieli. B'160 kuntatt, din il-female connector hija disponibbli f'3 varjanti differenti u 2 tulijiet ta' kuntatt, billi tuża l-press-fit technology. Il-verżjoni attwali tal-VME64 għandha wisa' tal-bus ta' 64 bit.
Il-'female connector' DIN 41612 VME64x jintuża, fost affarijiet oħra, fl-industriji tal-ajru spazjali u tad-difiża.
Il-'female connector' DIN 41612 VME64x jintuża, fost affarijiet oħra, fl-industriji tal-ajru spazjali u tad-difiża.
Konetturi tal-interrutturi DIN
41612 għall-konnessjoni sekwenzjali
Ħafna sistemi ta' bus fit-teknoloġija tal-awtomazzjoni huma mwaħħla bil-kejbil skont il-prinċipju tal-Daisy Chain. Il-ħolqien ta' ċirkwit magħluq bil-linji tas-sinjali permezz ta' diversi bordijiet taċ-ċirkwit f'serje huwa prattika komuni. Madankollu, jekk bordijiet individwali taċ-ċirkwit jitneħħew, iridu jitpoġġew jumpers. Din il-problema tista' tiġi solvuta b'mod aktar eleganti billi tuża konnetturi switch. Meta tneħħi l-'daughtercard', il-kuntatt jiġi awtomatikament imqassar f'ċirkwit qasir, u għalhekk m'hemmx bżonn għall-kompitu tedjanti tat-tpoġġija ta' jumpers.
Ħarsa ġenerali tad-disinji
DIN 41612 tip B, B/2,
B/3• Standard (X): 4.9•
first mate (Y) + 1.0 mm: 5.9•
last mate (Y) -0.8 mm: 4.1
B/3• Standard (X): 4.9•
first mate (Y) + 1.0 mm: 5.9•
last mate (Y) -0.8 mm: 4.1
DIN 41612 tip C, C/2,
C/3• Standard (X): 4.9•
first mate (Y) + 1.0 mm: 5.9•
last mate (Y) -0.8 mm: 4.1
C/3• Standard (X): 4.9•
first mate (Y) + 1.0 mm: 5.9•
last mate (Y) -0.8 mm: 4.1
DIN 41612 tip R, R/2, R/3
mating side
• Standard (X): 4.9•
first mate (Y) +0.8 mm: 5.7 | + 1.0 mm: 5.9•
last mate (Y) -0.4 mm: 4.5 | -0.8 mm: 4.1
termination side
• Standard (X): 13.0•
first mate (Y) + 0.8 mm: 13.8•
last mate (Y) -0.4 mm: 12.6 | -0.8: 12.2
mating side
• Standard (X): 4.9•
first mate (Y) +0.8 mm: 5.7 | + 1.0 mm: 5.9•
last mate (Y) -0.4 mm: 4.5 | -0.8 mm: 4.1
termination side
• Standard (X): 13.0•
first mate (Y) + 0.8 mm: 13.8•
last mate (Y) -0.4 mm: 12.6 | -0.8: 12.2
DIN 41612 tip
D• Standard (X): 4.9•
first mate (Y) + 0.8 mm: 5.7
D• Standard (X): 4.9•
first mate (Y) + 0.8 mm: 5.7
DIN 41612 tip E (pitch 2.54 mm)
• Standard (X): 4.9•
first mate (Y) + 0.8 mm: 5.7 (serje a, c, e)
DIN 41612 tip E (pitch 5.08 mm)
• Standard (X): 4.9•
first mate (Y) + 0.8 mm: 5.7 (serje a)
• Standard (X): 4.9•
first mate (Y) + 0.8 mm: 5.7 (serje a, c, e)
DIN 41612 tip E (pitch 5.08 mm)
• Standard (X): 4.9•
first mate (Y) + 0.8 mm: 5.7 (serje a)
DIN 41612 tip
F• Standard (X): 6.1•
first mate (Y) + 1.3 mm: 7.4
F• Standard (X): 6.1•
first mate (Y) + 1.3 mm: 7.4
DIN 41612 tip
G• Standard (X): 6.1•
first mate (Y) + 1.3 mm: 7.4
G• Standard (X): 6.1•
first mate (Y) + 1.3 mm: 7.4
firxa ta' prodotti ept konnettur DIN 41612 / IEC 60603-2
"konnettur li jikkonformaw mal-IEC 60603-2 attwali (li qabel kien DIN 41612) ilu jintuża għal aktar minn 50 sena. U għal raġuni tajba. Anki jekk it-teknoloġija evolviet u, fl-era tal-IoT u l-Industrija 2.0, l-applikazzjonijiet qed isiru iżgħar filwaqt li għadhom fihom aktar assemblaġġi, il-konnekturi DIN għadhom daqshekk rilevanti daqs kemm kienu ħames deċennji ilu – grazzi għall-kompatibbiltà tagħhom mad-disinji l-aktar reċenti tal-bordijiet, iffaċilitati mill-varjetà wiesgħa tagħhom ta' form factors, numri ta' pinijiet u tekniki ta' konnessjoni.
Minbarra t-tekniki tas-soldering u wire-wrap, ept toffri wkoll l-għażla li tikseb il-familja ta' konnetturi fil-press-fit zone Tcom żviluppat minn ept.
Il-firxa tal-prodotti ept DIN 41612 / IEC 60603-2 tinkludi 12 disinn bażiku kif ukoll verżjonijiet addizzjonali b'pitch ta' 2.54 mm jew 5.08 mm. Il-firxa tinkludi kemm konnetturi tas-sinjali b'kapaċità ta' kurrent (current-carrying capacity) sa 1.5 A u konnetturi tal-enerġija sa 5.6 A jew anke 15 A kull pin. Din il-varjetà wiesgħa ta' għażliet tippermetti li l-familja ta' konnetturi tintuża f'firxa estremament wiesgħa ta' applikazzjonijiet. L-istandardizzazzjoni tiżgura l-kompatibilità bejn konnetturi minn manifatturi differenti."
Wolfgang Schmid, Maniġer tal-Prodott, ept GmbH
DIN 41612 / IEC 60603-2 konnettur għal ċirkwit stampat
Minbarra t-tekniki tas-soldering u wire-wrap, ept toffri wkoll l-għażla li tikseb il-familja ta' konnetturi fil-press-fit zone Tcom żviluppat minn ept.
Il-firxa tal-prodotti ept DIN 41612 / IEC 60603-2 tinkludi 12 disinn bażiku kif ukoll verżjonijiet addizzjonali b'pitch ta' 2.54 mm jew 5.08 mm. Il-firxa tinkludi kemm konnetturi tas-sinjali b'kapaċità ta' kurrent (current-carrying capacity) sa 1.5 A u konnetturi tal-enerġija sa 5.6 A jew anke 15 A kull pin. Din il-varjetà wiesgħa ta' għażliet tippermetti li l-familja ta' konnetturi tintuża f'firxa estremament wiesgħa ta' applikazzjonijiet. L-istandardizzazzjoni tiżgura l-kompatibilità bejn konnetturi minn manifatturi differenti."
Wolfgang Schmid, Maniġer tal-Prodott, ept GmbH
DIN 41612 / IEC 60603-2 konnettur għal ċirkwit stampat
FAQ: Mistoqsijiet u tweġibiet dwar il-konnettur tal-bord taċ-ċirkwit stampat DIN 41612
Liema kurrenti jistgħu jitwasslu mill-konetturi DIN 41612?Huma l-konnettur DIN 41612 konformi mar-RoHS?Liema diżallinjament jissaportu l-konnettur DIN 41216 waqt il-konnessjoni?Hemm għodod xierqa disponibbli għall-ipproċessar tal-konnetturi DIN 41216 tal-ept? LiemaKif jistgħu jiġu pproċessati l-konnettur DIN 41612?
Liema kurrenti jistgħu jitwasslu mill-konetturi DIN 41612?
Il-firxa tinkludi kemm konnetturi tas-sinjali b'kapaċità ta' kurrent current-carrying capacity sa 1.5 A u konnetturi tal-enerġija sa 5.6 A jew anke 15 A kull pin.
Huma l-konnettur DIN 41612 konformi mar-RoHS?
Iva, kollha minnhom.
Liema diżallinjament jissaportu l-konnettur DIN 41216 waqt il-konnessjoni?
Il-konnetturi DIN għandhom tolleranza għolja għall-mislinjament. Per eżempju, meta jingħaqdu l-lama u l-female connector tal-molla, huwa permess radial misalignment ta' 1 mm kemm fl-assi longitudinali kif ukoll fl-assi trasversali. It-tolleranza għall-mislinjament angolari hija ta' 4° longitudinalment u 2° trasversalment.
Hemm għodod xierqa disponibbli għall-ipproċessar tal-konnetturi DIN 41216 tal-ept? Liema
Iva, noffru għodod xierqa mfassla apposta għall-konnettur tiegħek.
Kif jistgħu jiġu pproċessati l-konnettur DIN 41612?
Skont il-' termination technology ', dawn jistgħu jinkludu 'Einpress-' jew ' solder termination ' kif ukoll 'Through Hole Reflow Technology', ' FASTON termination ' jew ' insulation displacement connection (IDC) ' (IDC).
Reviżjonijiet tal-klijenti dwar konnetturi PCB DIN
Aħna nirrispettaw ix-xewqa tal-klijenti tagħna għad-diskrezzjoni u għalhekk ma nsemmu l-ebda sors hawn taħt.
Madankollu, niggarantixxu b'mod sħiħ l-awtentiċità ta' dawn id-dikjarazzjonijiet.
Madankollu, niggarantixxu b'mod sħiħ l-awtentiċità ta' dawn id-dikjarazzjonijiet.
Il-klijenti tagħna jridu jkunu jistgħu jadattaw l-apparati tagħna b'mod affidabbli anke f'kundizzjonijiet iebsa. Għalhekk, għal snin sħaħ konna niddependu fuq l-istandards għoljin ta' kwalità tal-konnettur DIN ta' ept.
Kont impressjonat mill-firxa wiesgħa ta' konnetturi press-fit, inklużi l-verżjonijiet angolati.
Bl-użu tal-varjant THR, il-proċess ta' wave soldering jista' jiġi omess, u jagħmilha ħafna iktar effiċjenti fl-ispejjeż.
