Il-prodotti Zero8 huma disponibbli għal spazjament tal-PCB ta' 6–21 mm. Inkunu kuntenti li ngħinuk.
Plug rett protett
Plug schermat ta' profil medju Zero8 Oġġett nru. 405-53112-51
Għoli: 2.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Plug schermat ta' profil medju Zero8 Oġġett nru. 405-53120-51
Għoli: 2.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Plug schermat ta' profil medju Zero8 Oġġett nru. 405-53132-51
Għoli: 2.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Plug schermat ta' profil medju Zero8 Oġġett nru. 405-53152-51
Għoli: 2.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Plug schermat ta' profil medju Zero8 Oġġett nru. 405-53180-51
Għoli: 2.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 1.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 1.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 1.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 1.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 1.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1

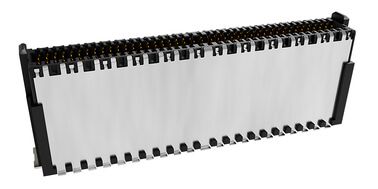

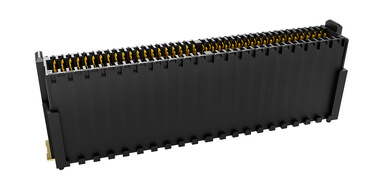

Plug schermat ta' profil għoli Zero8 Oġġett nru. 405-54112-51
Għoli: 7.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Plug schermat ta' profil għoli Zero8 Oġġett nru. 405-54120-51
Għoli: 7.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Plug schermat ta' profil għoli Zero8 Oġġett nru. 405-54132-51
Għoli: 7.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Plug schermat ta' profil għoli Zero8 Oġġett nru. 405-54152-51
Għoli: 7.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Plug schermat ta' profil għoli Zero8 Oġġett nru. 405-54180-51
Għoli: 7.15 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 8.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 8.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 8.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 8.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 8.65 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 7.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 7.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 7.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 7.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 7.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 4.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 4.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 4.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 4.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Għoli: 4.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Presa schermata Zero8 ta' profil għoli Oġġett nru. 406-54112-51
Għoli: 10.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Presa schermata Zero8 ta' profil għoli Oġġett nru. 406-54120-51
Għoli: 10.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Presa schermata Zero8 ta' profil għoli Oġġett nru. 406-54132-51
Għoli: 10.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Presa schermata Zero8 ta' profil għoli Oġġett nru. 406-54152-51
Għoli: 10.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Presa schermata Zero8 ta' profil għoli Oġġett nru. 406-54180-51
Għoli: 10.85 mm, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, Konettur ta' 12-il pin b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, Numru ta' poli 20 f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, 32 snien b'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, 52 snien f'pass ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
angolat f'90°, Sovrappożizzjoni tal-kuntatt 1.5 mm, 80 polijiet f'grilja ta' 0.8 mm, Teknoloġija ta' konnessjoni SMT, Skjermar ta' EMC, Livell ta' prestazzjoni 1
Kif taħdem il-kuntatt b'żewġ naħat? Liema rata tad-dejta tista' tikseb bil-konetturi Zero8? X'inhuma l-benefiċċji tad-disinn bi skud kbir magħluq? Sa kemm jista' jkun flessibbli d-disinn tal-apparat tiegħek bil-konetturi Zero8? Se
ssib it-tweġibiet għall-mistoqsijiet tiegħek f'dan il-film animat qasir. Ħares hawnhekk (jew fuq YouTube)!

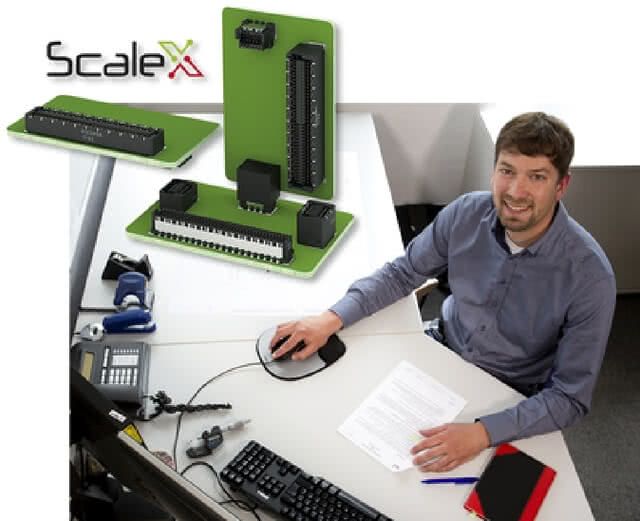

Karatteristiċi tal-konnetturi SMT ta' 0.8 mm bit-teknoloġija ScaleX
ScaleX – dan il-marka tirrappreżenta teknoloġija ta' kuntatt robusta b'żewġ naħat fi sistema ta' konnetturi li tista' tiġi skalarjata b'mod flessibbli.
Il-konetturi tagħna tas-serje Zero8 b'kuntatt bil-molla joffru kuntatt partikolarment affidabbli grazzi għal ScaleX. Dan jagħmilhom ideali għal applikazzjonijiet f'setturi industrijali esigenti. Anke stressi kontinwi, bħal dawk ikkawżati minn vibrazzjonijiet u xokkijiet, mhumiex problema għal dawn il-konetturi Ġermaniżi ta' kwalità għolja. Fl-istess ħin, tibbenefika minn flessibilità sħiħa grazzi għall-iskalabbiltà tal-konetturi bord-ma-bord.
Sokett SMT żero
Dettalji f'ħarsa waħda
Apparat kontra t-twist
biex tiġi żgurata li l-plagg u l-presetta jkunu konnessi b'mod korrett

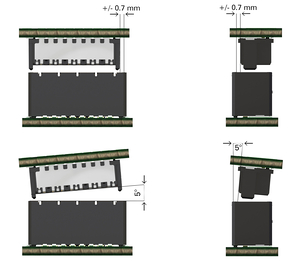

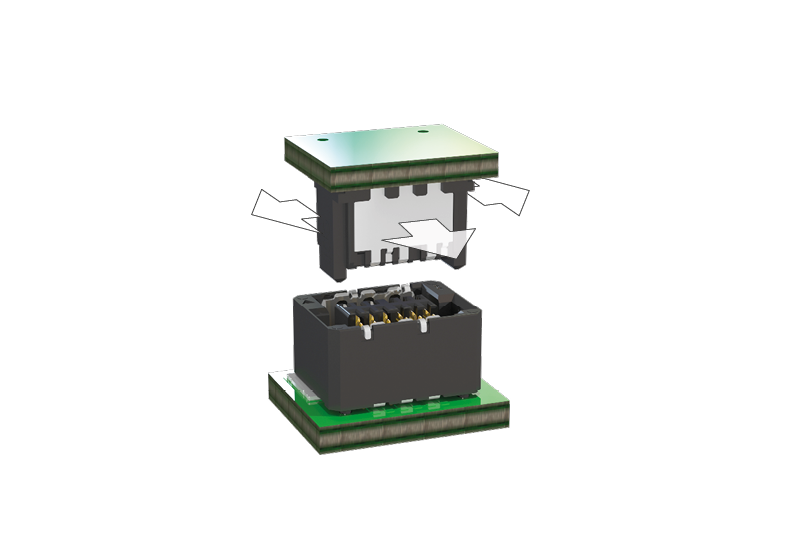

Ċamferi ta' introduzzjoni
biex tikkumpensa għall-allinjament żbaljat fiċ-ċentru u angolari waqt l-assemblar
Il-bordlock
għal konnessjoni sikura mal-bord taċ-ċirkwit stampat
kodiċi tal-pin
biex tiġi żgurata li l-konnettur ikun pożizzjonat b'mod korrett fuq il-bord tal-ċirkwit
Koplanarità
għall- saldjar affidabbli waqt il-proċessar
Formazzjoni tal-meniskus
għal stabbiltà għolja u saħħa tal-ġonot tas-solder
Il-kuntatt fuq in-naħa rrolljata omogena b'wiċċijiet ta' kwalità għolja jippermetti 500 ċiklu ta' adattament.
Kontatti protetti
Il-ġeometrija ottimizzata tal-kuntatti u tal-kaxxa tnaqqas id-danni lill-kuntatti.

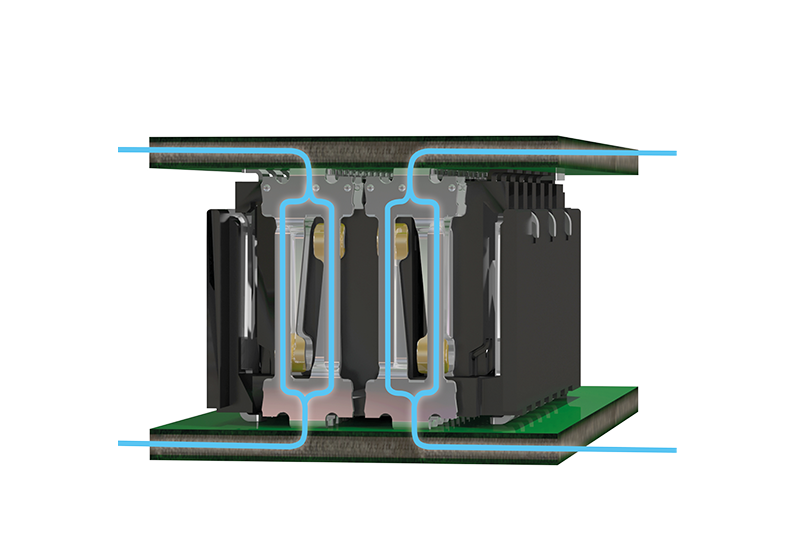

Fluss tad-dejta
Il-ġeometrija tal-kuntatt ottimizzata għall-HF tiżgura rata tad-dejta ta' 16 Gbit/s.
Skjermar ta' EMC
Is-skjermar b'żewġ naħat jiżgura kompatibbiltà elettromanjetika għolja għal integrità tas-sinjal ottimali f'ambjenti industrijali.
kompensazzjoni tat-tolleranza
Fiduċja għolja grazzi għall-kompensazzjoni b'tolleranza għolja
Sistema ta' kuntatt newtrali għall-ġeneru: kuntatt b'żewġ naħat għal affidabbiltà massima fil-konetturi SMT
B'differenza mill-konetturi SMD konvenzjonali, li jistabbilixxu kuntatt permezz ta' kuntatt bil-lama u kuntatt bil-molla, il-konettur protett Zero8 tagħna minn bord għal bord jinkludi kemm kuntatt bil-lama kif ukoll kuntatt bil-molla f'kull par ta' konetturi (plug jew socket). B'din it-teknoloġija ta' konnessjoni affidabbli, dan il-konnettur b'pass ta' 0.8 mm jiżgura kuntatt doppju fuq pin wieħed, jipprovdi redundanza għolja u b'hekk l-ogħla affidabbiltà fil-kuntatt. Bħala riżultat, is-sistema ta' kuntatt newtrali fil-ġeneru tiżgura konnessjoni sigura, robusta u ermetika għas-gass minkejja influwenzi esterni bħal xokkijiet, vibrazzjonijiet, ċikli termali u gassijiet korrożivi. Il-kompensazzjoni tat-tolleranza għolja ħafna ta' 0.4 mm meta jkunu mgħaqqdin, possibbli bis-sistema ta' kuntatt newtrali fil-ġeneru tal-konettur Zero8, tagħmel ukoll il-konettur partikolarment skalabbli.
Il-ġeometrija tal-kaxxa isolanti hija wkoll iddisinjata sabiex il-kuntatti jkunu mdaħħlin ġewwa l-korp isolanti, u b'hekk jipproteġihom sa punt li ħsara fuq il-kuntatti hija kważi impossibbli. Barra minn hekk, il-ġeometrija tipprevjeni b'mod affidabbli li l-kuntatti jitpoġġew b'mod żbaljat.

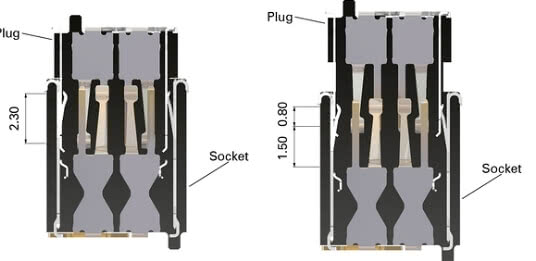

Distanzjament flessibbli fuq PCB: Il-konnetturi t-tajbin għal kull rekwiżit
Il-konnetturi PCB tagħna huma robusti u joffru kumpensazzjoni eċċellenti tat-tolleranza. Kemm waqt l-installazzjoni kif ukoll meta jkunu konnessi, il-konnetturi SMT jadattaw għall-ħtiġijiet speċifiċi tiegħek. Il-konnetturi saħansitra jissaportu manku żbaljat. X'għandek f'moħħok, tista' tiddependi fuq il-konnetturi Zero8.
Il-konnetturi multi-pin ta' ept m'għandhomx bżonn jitpoġġew sal-waqfa. Grazzi għall-firxa ta' inserzjoni ta' 2.3 mm, il-konnetturi ept jaqblu perfettament mal-applikazzjonijiet tiegħek. Il-plagg u s-sokkett jistgħu jitpoġġew b'mod varjabbli fi firxa ta' 1.5 mm mingħajr ma jaffettwaw it-trasmissjoni tad-dejta. Skont ir-rekwiżiti, jista' jintlaħaq spazju bejn il-pins fuq il-PCB minn 6.00 sa 21.00 mm.
Meta ddaħħal il-plagg kompletament, jintlaħaq l-ispazju minimu possibbli fuq il-PCB. Għall-ispazju massimu possibbli, daħħal il-plagg u s-sokkett biss 0.8 mm f'xulxin. Din iż-żona ta' kuntatt hija biżżejjed biex tiżgura konnessjoni mgħaġġla u sigura.

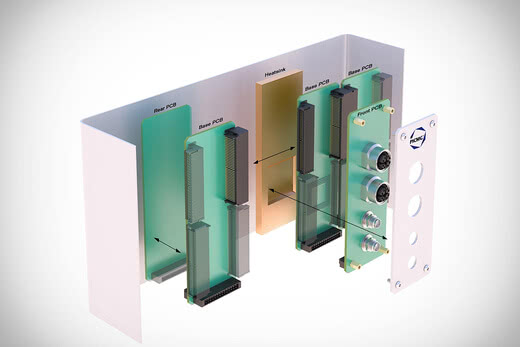

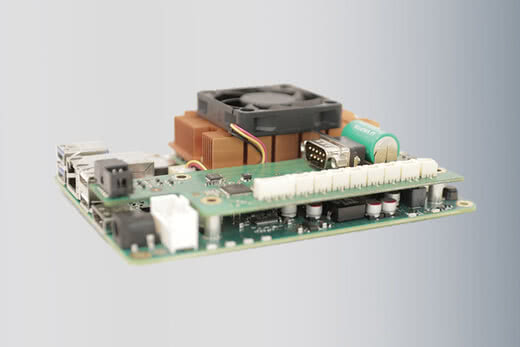

Konetturi PCB Zero8 speċifikati skont PICMG Modblox7
ModBlox7 jiddetermina l-ispeċifikazzjoni bażika għal PC f'kaxxa modulari, li tinkludi diversi moduli funzjonali bħal CPU, sors ta' enerġija u I/O. Dan l-istandard ġdid, newtrali għall-fornitur, jippermetti lill-utenti jimplimentaw firxa wiesgħa ta' kombinazzjonijiet ta' apparati f'disinn modulari permezz ta' unitajiet funzjonali interoperabbli. Il-PICMG® kellu wkoll l-għan li jnaqqas l-ispejjeż u jippromwovi s-sostenibbiltà. L-ispeċifikazzjoni l-ġdida tal-PICMG® tkopri d-disinn mekkaniku, l-unitajiet funzjonali modulari, u l-konnessjonijiet elettriċi permezz ta' konnetturi b'pinout predefinit.
PC Box jikkonsisti f'ċass, waħda jew żewġ unitajiet ta' provvista ta' enerġija, u waħda jew żewġ CPUs, kull waħda b'sa massimu ta' erba' PCI Express u sa tmien I/Os ibbażati fuq USB. Kull modulu, min-naħa tiegħu, jista' jinkludi sa tliet bordijiet taċ-ċirkwit stampat imqassma fuq xulxin, skont il-kumplessità tal-unità. Id-dimensjonijiet tal-PC Box huma speċifikati f'termini ta' għoli u fond. Il-wisa' ta' quddiem, madankollu, tvarja skont in-numru ta' unitajiet. Dawn, min-naħa tagħhom, jistgħu jkunu f'kull wieħed minnhom wieħed jew aktar minn dawk li jissejħu slotijiet ta' 1.4 pulzieri. Għalhekk, tnax-il slot jistgħu jitqiegħdu f'ringiela waħda sa wisa' massimu ta' 16.8 pulzieri. F'standard għall-konfigurazzjoni
ta' apparat modulari, attenzjoni partikolari tingħata b'mod naturali lill-konnessjoni elettrika u mekkanika tal-moduli individwali permezz ta' konnetturi. Skont il-kundizzjonijiet operattivi tal-PCs tal-kaxxa, iż-Zero8 huwa konnettur SMT b'veloċità għolja li huwa karatterizzat mhux biss bir-robustezza eċċezzjonali tiegħu waqt l-installazzjoni, iżda wkoll bit-tolleranzi għoljin waqt l-operazzjoni u reżistenza eċċellenti għal kundizzjonijiet ambjentali avversi. Peress li xi applikazzjonijiet jeħtieġu konnettur addizzjonali biex tiġi żgurata l-affidabbiltà permezz ta' ridondanza, għandu jkun possibbli wkoll li jintużaw diversi konnetturi simultanjament fuq bord taċ-ċirkwit stampat. Dan jeħtieġ grad għoli ta' kumpensazzjoni għall-allinjament ħażin waqt il-konnessjoni kif ukoll tolleranzi operattivi. Il-konnettur Zero8 PCB għandu dawn il-karatteristiċi kollha.

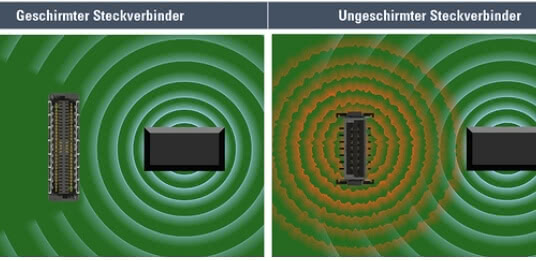

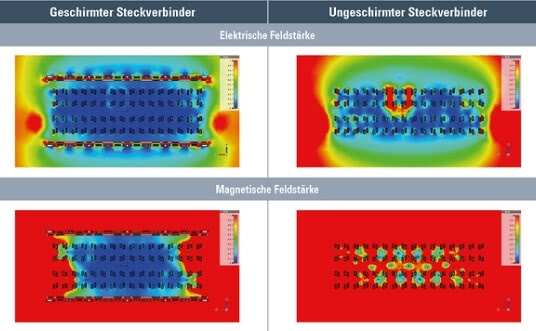

Konetturi PCB: schermar EMC għall-ogħla kwalità ta' konnessjonijiet PCB
Hekk kif tiżdied id-densità tal-installazzjoni, jiżdied ukoll ir-riskju ta' interferenza elettromanjetika reċiproka. Biex dan ma jiġrix, jintużaw konnetturi b'skjuda, peress li joffru kompatibbiltà elettromanjetika (EMC) aħjar. L-EMC hija kruċjali għall-operazzjoni mingħajr interferenza tal-komponenti u l-applikazzjonijiet elettriċi.
Il-konetturi board-to-board Zero8 tagħna għandhom schermarb'żewġ naħat, li jiżgura prestazzjoni EMC ottimali. Dan jiżgura trasmissjoni tad-dejta mingħajr interferenza f'kważi kull ambjent. Il-materjal ta' schermar użat huwa speċifikament adattat għal komponenti b'rekwiżiti għoljin ta' kompatibilità elettromanjetika. Dan jiżgura induktanza ta' koppjar massima ta' 10 picohenries. Dan jagħmel il-konetturi PCB fil-familja Zero8 l-għażla ideali għal applikazzjonijiet fl-Industrija 4.0 u fl-Internet tal-Oġġetti.
Il-kunċett ta' schermar b'erja kbira jiddeviwa b'mod affidabbli l-kurrenti ta' interferenza lejn il-konnessjoni mal-art permezz ta' diversi kuntatti fuq iż-żewġ bordijiet tal-ċirkwit stampat. L-effetti tal-qawwa tal-kamp elettriku u manjetiku fuq il-konnetturi tal-PCB jistgħu jiġu simulati b'mod ċar billi tuża l-induttanza ta' koppjar. Min-naħa l-oħra, fejn il-konnettur jista' jaġixxi bħala sors ta' interferenza, il-komponenti u l-partijiet adjaċenti huma protetti b'mod effettiv.
Aħna nipproduċu konnetturi magħmula apposta u b'adattament preċiż, iddisinjati apposta għall-applikazzjoni tiegħek.

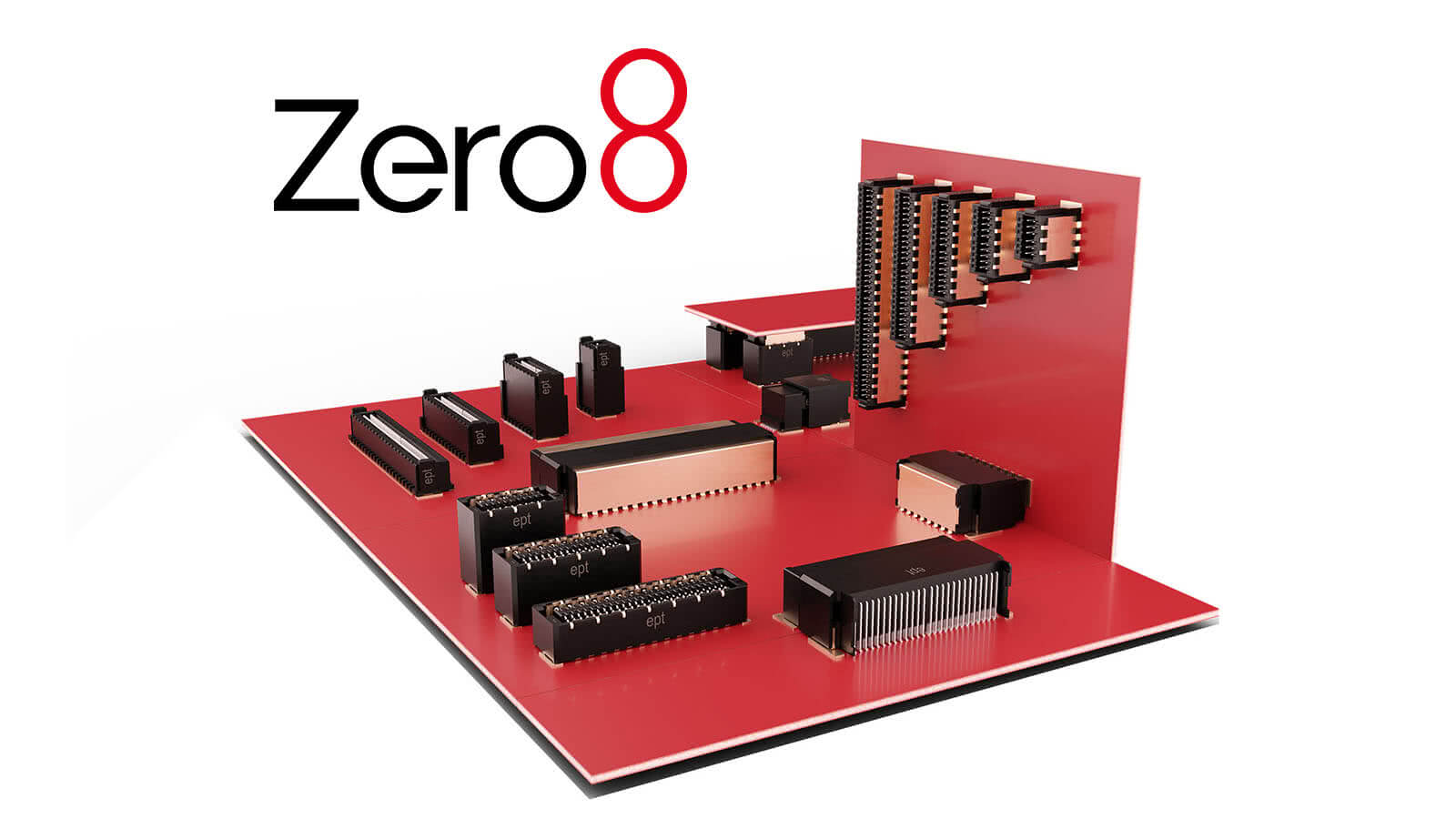

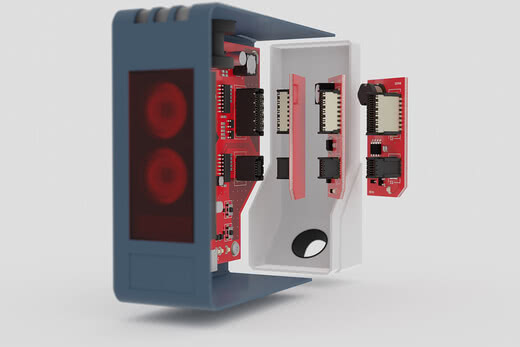

Konetturi Zero8 SMT PCB għal applikazzjonijiet industrijali
Qed tfittex konnettur SMT b'skjield li huwa robust u jipprovdi kuntatt affidabbli? Idealment, wieħed li jista' wkoll jiġi skalarjat biex jilħaq ir-rekwiżiti speċifiċi tiegħek?
Il-firxa Zero8 tagħna ta' konnetturi PCB b'pass ta' 0.8 mm ġiet żviluppata għal applikazzjonijiet industrijali esigenti u toffri l-iktar skalabbiltà massima.
Tista' taġġusta liberament it-tip ta' qafas, in-numru ta' pinijiet u l-għoli tal-pila tal-konnetturi SMT skont ir-rekwiżiti speċifiċi tiegħek. Il-konnetturi PCB tagħna jiggarantixxu rata ta' trasferiment tad-dejta ta' 16 Gbit/s. Il-konnessjoni PCB tista' tiġi implimentata f'konfigurazzjonijiet paralleli, bi angolu dritt jew orizzontali. Noffru sokketti u plugs f'verżjonijiet ta' profil baxx, medju u għoli, kif ukoll verżjonijiet bi angolu; il-plug huwa wkoll disponibbli f'verżjoni ta' profil għoli x.
Grazzi għall-għoli differenti tal-montaġġ, il-konnetturi board-to-board ta' Zero8 jippermettulek tikseb spazju bejn PCB minn 6.00 sa 21.00 mm. Il-konnetturi ept huma disponibbli f'verżjonijiet minn 12-il pin sa 80-il pin. Imma mhux dan biss: għandek ukoll għażla meta niġu għall-protezzjoni! Iż-żewġ naħat tal-konnettur jikkombinaw b'shielding jew mingħajr? Jew biss naħa waħda b'shielding? L-għażla hija tiegħek. Il-konnetturi Zero8 kollha huma kompletament inter-kompatibbli u jistgħu jitħalltu liberament, irrispettivament jekk tagħżel konnetturi mingħajr shielding jew b'shielding.
FAQ: Mistoqsijiet u tweġibiet dwar il-konetturi Zero8 SMT PCB
Kif jistgħu jiġu mwaħħla l-konnetturi Zero8 SMT PCB?B'liema modi jistgħu bordijiet taċ-ċirkwit stampati jitgħaqqdu ma' xulxin billi jużaw konnetturi SMT Zero8?Liema tipi ta' kurrent jistgħu jittrasmettu bl-użu ta' konnetturi Zero8?X'inhuma l-karatteristiċi ewlenin tal-kunċett il-ġdid ta' konnessjoni?X'inhi l-għan tat-teknoloġija ScaleX?Liema rata ta' trasferiment tad-dejta huma adattati l-konetturi Zero8 SMT?Għal liema applikazzjonijiet hija adattata l-verżjoni schermata?Id-disinn tal-konnessjoni Zero8 jikkumpensa għat-tolleranzi fl-applikazzjoni tiegħi?
Kif jistgħu jiġu mwaħħla l-konnetturi Zero8 SMT PCB?
Is-sistema ta' konnetturi Zero8 hija manifatturata bl-użu tat-Teknoloġija tal-Montaġġ fuq il-Wiċċ (SMT) u għalhekk tiġi saldjata direttament fuq bordijiet taċ-ċirkwit stampat. Il-konnetturi normalment jiġu pprovduti f'ippakkjar ta' tejp u riġell, li jippermetti assemblar kompletament awtomatizzat ta' pick-and-place. Il-pinijiet ta' pożizzjonament fuq in-naħa t'isfel tal-konetturi Zero8 jiżguraw pożizzjonament preċiż fuq il-bord tal-ċirkwit stampat. ept ukoll tiżgura koplanarità massima tal-kuntatti ta' 0.1 mm biex tiżgura saldjar affidabbli matul il-proċessar.
B'liema modi jistgħu bordijiet taċ-ċirkwit stampati jitgħaqqdu ma' xulxin billi jużaw konnetturi SMT Zero8?
Id-disinji varji fil-familja ta' konnetturi Zero8 jippermettu l-konnessjoni ta' bordijiet taċ-ċirkwit stampat f'konfigurazzjonijiet paralleli b'għoli tal-pila li jvarja minn 6 sa 21 mm, kif ukoll f'konfigurazzjonijiet orizzontali jew bi angolu rett.
Liema tipi ta' kurrent jistgħu jittrasmettu bl-użu ta' konnetturi Zero8?
Grazzi għall-lega tal-kopru ta' kwalità għolja b'konduzzjoni eċċellenti, konnettur b'50 pin jista' jimmaniġġja kurrenti sa 1.7 A f'temperatura ambjentali ta' 20°C. Dawn il-valuri normalment jintlaħqu f'konnetturi b'pass ta' mill-inqas 1.27 mm.
X'inhuma l-karatteristiċi ewlenin tal-kunċett il-ġdid ta' konnessjoni?
Kull par ta' konnetturi (plagg jew sokett) fih kemm kuntatt tal-lama kif ukoll kuntatt tar-rebbiegħa. Din id-disinn b'kuntatt doppju tiżgura konnessjoni sigura u ermetika fl-ambjenti industrijali u hija reżistenti għal influwenzi esterni bħal xokk, vibrazzjoni, ċikli termali, gassijiet korrożivi, eċċ. Il-kuntatt fuq il-wiċċ imrolljat omogeġenju b'finituri ta' kwalità għolja jiggarantixxi mill-inqas 500 ċiklu ta' konnessjoni u jnaqqas l-abrasjoni tal-wiċċ ikkawżata minn mikro-movimenti.
mekkaniċi u elettriċi affidabbli grazzi għal sistema ta' kuntatt
b'żewġ naħat Disinn flessibbli tal-apparat: numri differenti ta' pinijiet, form factors u għoli ta' stacking b'protezzjoni għolja kontra l-inserzjoni żbaljata
Versatilità: Konetturi bord-ma-bord f'verżjonijiet schermati u
mhux schermati Robustezza: teknoloġija ta' konnessjoni għal kumpens ta' tolleranza għolja u protezzjoni tal-kuntatti
Rati tad-dejta sa 16 Gbit/s: b'mod fakultattiv b'kunċett ta' schermar magħluq għal protezzjoni għolja kontra l-EMC
Liema rata ta' trasferiment tad-dejta huma adattati l-konetturi Zero8 SMT?
Simulazzjonijiet bl-użu tas-sistema ta' konnettur Zero8 f'16 Gbit/s juru integrità eċċellenti tas-sinjal. Il-parametri S jistgħu jingħataw għas-simulazzjonijiet tal-applikazzjoni tiegħek; jekk jogħġbok tħossok liberu li tikkuntattjana fuq sales@ept.de
Għal liema applikazzjonijiet hija adattata l-verżjoni schermata?
Il-kunċett tal-iskjaring jiżgura kompatibilità elettromanjetika (EMC) ottimali fl-applikazzjonijiet industrijali u huwa xieraq għal kull apparat b'trasmissjoni interna ta' data b'veloċità għolja li huma klassifikati bħala sorsi ta' interferenza u/jew sinkijiet ta' interferenza: konvertituri tal-frekwenza, provvisti ta' enerġija, sistemi UPS, drayvi elettriċi, swiċċjar, sistemi ta' kontroll, sistemi I/O, tagħmir mediku, teknoloġija tal-kejl, sistemi ta' komunikazzjoni, teknoloġija tan-netwerk, sensuri, tagħmir għat-trasmissjoni tal-vidjo.
Id-disinn il-ġdid tal-konnessjoni jiżgura livell għoli ta' kumpens tat-tolleranzi waqt l-installazzjoni (angolu ta' disallinjament sa 5°, disallinjament ċentrali ta' ±0.7 mm) u jikkumpensa wkoll għat-tolleranzi fuq in-naħa tal-apparat ta' ±0.4 mm fid-direzzjonijiet x u y u 1.5 mm fid-direzzjoni z ladarba l-komponenti jkunu konnessi.
