MicroTCA – Konnetturi tal-Enerġija
MicroTCA® hija bbażata fuq l-approċċ tal-inserzjoni ta' moduli AdvancedMC™ direttament fil-backplane. L-għan hu li jinbnew sistemi iżgħar u aktar flessibbli, indipendenti minn bordijiet ta' trasport u minn AdvancedTCA®. MicroTCA® huwa mmirat lejn applikazzjonijiet li ma jeħtiġux qawwa ta' komputazzjoni daqshekk għolja, iżda fejn id-daqs kompatt u l-ispiża baxxa huma l-prijoritajiet ewlenin. Dan jiftaħ aktar oqsma ta' applikazzjoni fis-setturi tan-nofs u tal-baxx, pereżempju fil-ipproċessar tal-immaġni, it-teknoloġija medika jew it-teknoloġija tal-awtomazzjoni.
Karatteristiċi
- Jikkonforma mar-rekwiżiti tal-PICMG
Applikazzjonijiet
- Applikazzjonijiet tal-enerġija,
- ipproċessar tal-immaġni,
- teknoloġija medika
- , teknoloġija tal-awtomazzjoni
MicroTCA: Ħarsa ġenerali
Filtru
Qawwa

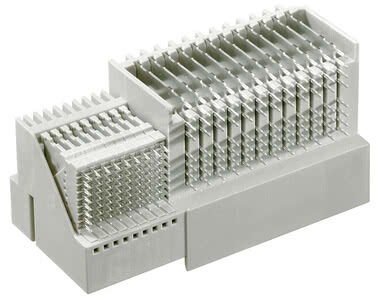

Output tal-Modulu tal-Qawwa MTCA Oġġett nru. 501-50096-183
Numru ta' pinijiet: 72 tas-sinjali, 24 tal-enerġija, Teknoloġija ta' konnessjoni: Press-fit, Jikkonforma mar-rekwiżiti tal-PICMG
Perpendikulari
Teknoloġija press-fit
Qawwa
Robust

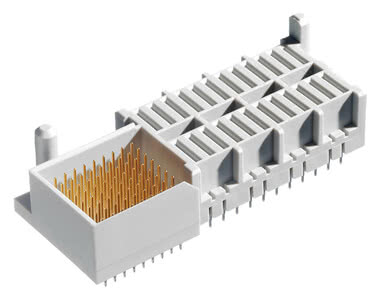

MTCA Power Backplane Oġġett nru. 502-50096-183
Numru ta' pinijiet: 72 tas-sinjali, 24 tal-enerġija, Teknoloġija ta' konnessjoni: Press-fit, Jikkonforma mar-rekwiżiti tal-PICMG
Perpendikulari
Teknoloġija press-fit
Qawwa
Robust
Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?
Karatteristiċi

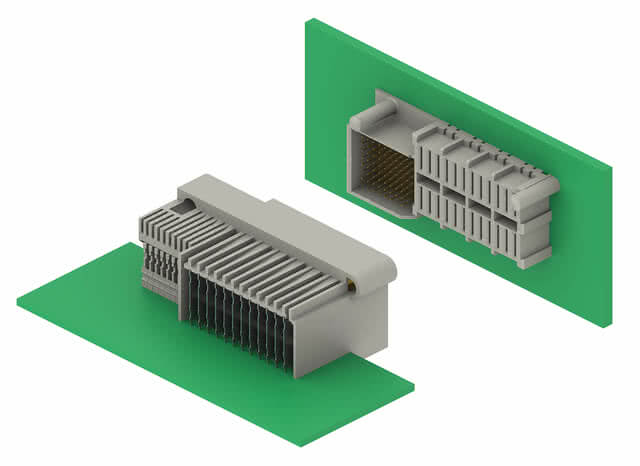

Il-konnetturi għall-MicroTCA u l-AdvancedTCA, iddisinjati għall-installazzjoni press-fit, jippermettu t-trasmissjoni tad-dejta b'veloċità għolja. L-installazzjoni press-fit issir faċilment billi tuża teknika ta' press-fit b'panel ċatt. Filwaqt li fis-sistema ATCA l-konnettur AMC angolat huwa mmuntat fuq il-karta bint, is-sistema µTCA tuża konnettur dritti mmuntat direttament fuq il-backplane.
Dettalji f'ħarsa waħda
AdvancedTCA® u MicroTCA® – speċifikazzjonijiet tal-PICMG
AdvancedTCA® u MicroTCA® huma speċifikazzjonijiet żviluppati mill-PICMG® bil-għan li jipprovdu soluzzjonijiet ta' hardware standardizzati biex jilħqu d-domanda tat-traffiku dejta li qed tiżdied u soluzzjonijiet ġodda ta' komunikazzjoni.
AdvancedTCA® huwa primarjament immirat lejn l-infrastruttura tas-sistemi tat-telekomunikazzjoni b'rekwiżiti ta' disponibbiltà l-aktar għoljin. AdvancedTCA® jagħmilha possibbli li jinbnew sistemi modulari billi jintużaw komponenti minn manifatturi differenti. Din it-teknoloġija għalhekk toffri l-opportunità li jiġu żviluppati sistemi flessibbli u bi spiża effettiva aktar malajr milli kien possibbli qabel bis-sistemi proprjetarji.
Konseptwalment, AdvancedTCA® hija arkitettura skalabbli u ta' prestazzjoni għolja, karatterizzata minn densità funzjonali għolja, disponibbiltà u protezzjoni għall-futur, u fuq il-pjattaforma tagħha jistgħu jiġu implimentati ħafna applikazzjonijiet orjentati lejn il-futur. Rati ta' data skalabbli ta' diversi Tbit/s, appoġġ għal diversi protokolli, l-integrazzjoni ta' servizzi ġodda, u l-konverġenza tan-netwerks ta' aċċess, ewlenin u ottiku huma kollha parti minn dan, kif ukoll l-integrazzjoni tal-funzjonijiet tal-data centre. Interfaċċji għal Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express u RapidIO juru l-flessibbiltà għolja tal-arkitettura AdvancedTCA®. Karatteristika ewlenija oħra tas-sistemi hija l-ogħla disponibbiltà ta' 99.999%.
Biex is-sistema AdvancedTCA® deskritta hawn fuq tkun anke aktar effiċjenti fl-ispejjeż, il-PICMG® żviluppat l-istandard AdvancedMC™ (Advanced Mezzanine Card). Il-moduli AdvancedMC™ huma karti żgħar li jitpoġġew fuq 'carrier board' (bord ta' trasport fil-forma ta' karta bint AdvancedTCA®) b'mod parallelu bħala applikazzjoni mezzanine. Il-bord tal-karriera fih biss funzjonijiet ta' ġestjoni, filwaqt li l-applikazzjoni vera tiġi implimentata permezz tal-moduli AdvancedMC™. Issa
MicroTCA® huwa bbażat fuq l-approċċ tal-inseriment dirett tal-moduli AdvancedMC™ fil-backplane. L-għan hu li jinbnew sistemi iżgħar u aktar flessibbli, indipendenti mill-bordijiet tal-karriera u minn AdvancedTCA®. MicroTCA® huwa mmirat lejn applikazzjonijiet li ma jeħtiġux qawwa ta' komputazzjoni daqshekk għolja, iżda fejn id-daqs kompatt u l-ispejjeż baxxi huma l-kunsiderazzjonijiet ewlenin. Dan jiftaħ aktar oqsma ta' applikazzjoni fis-setturi ta' livell medju u baxx, pereżempju fil-proċessar tal-immaġni, it-teknoloġija medika jew it-teknoloġija tal-awtomazzjoni.
Konseptwalment, AdvancedTCA® hija arkitettura skalabbli u ta' prestazzjoni għolja, karatterizzata minn densità funzjonali għolja, disponibbiltà u protezzjoni għall-futur, u fuq il-pjattaforma tagħha jistgħu jiġu implimentati ħafna applikazzjonijiet orjentati lejn il-futur. Rati ta' data skalabbli ta' diversi Tbit/s, appoġġ għal diversi protokolli, l-integrazzjoni ta' servizzi ġodda, u l-konverġenza tan-netwerks ta' aċċess, ewlenin u ottiku huma kollha parti minn dan, kif ukoll l-integrazzjoni tal-funzjonijiet tal-data centre. Interfaċċji għal Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express u RapidIO juru l-flessibbiltà għolja tal-arkitettura AdvancedTCA®. Karatteristika ewlenija oħra tas-sistemi hija l-ogħla disponibbiltà ta' 99.999%.
Biex is-sistema AdvancedTCA® deskritta hawn fuq tkun anke aktar effiċjenti fl-ispejjeż, il-PICMG® żviluppat l-istandard AdvancedMC™ (Advanced Mezzanine Card). Il-moduli AdvancedMC™ huma karti żgħar li jitpoġġew fuq 'carrier board' (bord ta' trasport fil-forma ta' karta bint AdvancedTCA®) b'mod parallelu bħala applikazzjoni mezzanine. Il-bord tal-karriera fih biss funzjonijiet ta' ġestjoni, filwaqt li l-applikazzjoni vera tiġi implimentata permezz tal-moduli AdvancedMC™. Issa
MicroTCA® huwa bbażat fuq l-approċċ tal-inseriment dirett tal-moduli AdvancedMC™ fil-backplane. L-għan hu li jinbnew sistemi iżgħar u aktar flessibbli, indipendenti mill-bordijiet tal-karriera u minn AdvancedTCA®. MicroTCA® huwa mmirat lejn applikazzjonijiet li ma jeħtiġux qawwa ta' komputazzjoni daqshekk għolja, iżda fejn id-daqs kompatt u l-ispejjeż baxxi huma l-kunsiderazzjonijiet ewlenin. Dan jiftaħ aktar oqsma ta' applikazzjoni fis-setturi ta' livell medju u baxx, pereżempju fil-proċessar tal-immaġni, it-teknoloġija medika jew it-teknoloġija tal-awtomazzjoni.
Perspettiva tal-iżviluppatur
Għall-applikazzjonijiet MicroTCA®, ept toffri konnetturi tal-enerġija li jikkonformaw mas-speċifikazzjoni PICMG®. Il-konnetturi ta' ept jilħqu l-ogħla standards ta' kwalità, jgħinu biex iżidu b'mod sinifikanti l-affidabbiltà tas-sistemi MicroTCA® u jikkonformaw mar-rekwiżiti tal-PICMG®.
FAQ: Mistoqsijiet u tweġibiet dwar MicroTCA
Liema kurrenti jistgħu jittrasmettu permezz tal-konnettur tal-modulu tal-enerġija? Il-konetturi MicroTCA® ta' EPT huma kompatibbli ma' konetturi oħra fis-suq?
Liema kurrenti jistgħu jittrasmettu permezz tal-konnettur tal-modulu tal-enerġija?
Il-konnettur tal-modulu tal-enerġija jista' jġorr sa 12 ampere.
Il-konetturi MicroTCA® ta' EPT huma kompatibbli ma' konetturi oħra fis-suq?
ept tiżgura kompatibilità sħiħa bejn il-konnekturi kollha MicroTCA® disponibbli fis-suq li huma speċifikati skont PICMG ATCA 3.0 R2.0.
