Konetturi PCB flexilink
flexilinkjumper huwa konnettur PCB versatili u mhux pluggabbli li jispikka grazzi għad-disinn tiegħu li jiffranka l-ispazju u għall-kapaċità għolja tiegħu li jġorr kurrent ta' 11 ampere kull pin.
Bħal fil-flexilinkjumper, il-flexilinkb-t-b jiżgura kuntatt affidabbli taħt stressi mekkaniċi bħal xokk u vibrazzjoni grazzi għat-teknoloġija press-fit tiegħu.
Filtru
bord għal bord

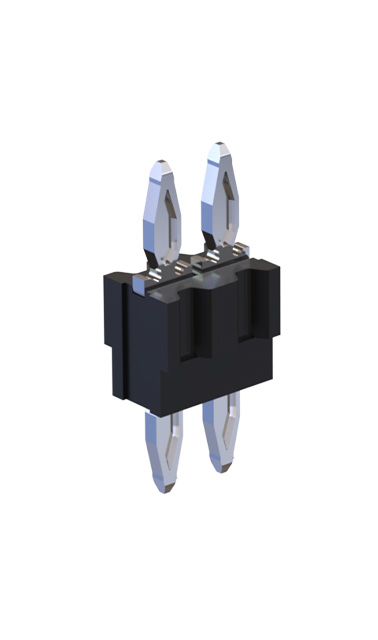

flexilink b-t-b, għoli ta' 5 mm Oġġett nru. 990-52XNN050-110
5 mm għoli, għal proċess ta' press-fit f'żewġ stadji, 1–3 ringieli ta' kuntatti, Jiffranka spazju u spejjeż, jissostitwixxi l-ispazjaturi, Kodiċi tan-numru tal-parti: X = in-numru ta' ringieli, NN = in-numru ta' poli għal kull ringiela, Jekk jogħġbok ikkuntattja lit-tim tal-bejgħ tagħna jekk għandek xi mistoqsijiet.
Fl-istess ħin
Teknoloġija press-fit
Qawwa
Robust

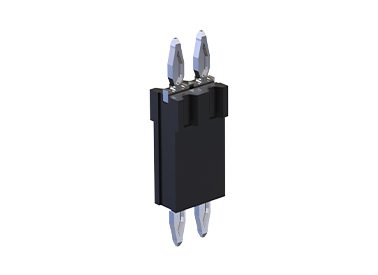

flexilink b-t-b, għoli 10 mm Oġġett nru. 990-52XNN100-110
Għoli ta' 10 mm, għal proċess ta' press-fit f'żewġ stadji, 1–3 ringieli ta' kuntatti, Jiffranka spazju u spejjeż, jissostitwixxi l-ispazjaturi, Kodiċi tan-numru tal-parti: X = in-numru ta' ringieli, NN = in-numru ta' poli għal kull ringiela, Jekk jogħġbok ikkuntattja lit-tim tal-bejgħ tagħna jekk għandek xi mistoqsijiet.
Fl-istess ħin
Teknoloġija press-fit
Qawwa
Robust

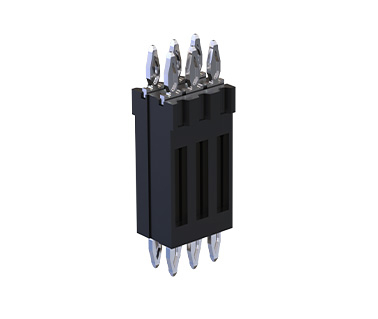

flexilink b-t-b, għoli ta' 15 mm Oġġett nru. 990-52XNN150-110
15 mm għoli, għal proċess ta' press-fit f'żewġ stadji, 1–3 ringieli ta' kuntatti, Jiffranka spazju u spejjeż, jissostitwixxi l-ispazjaturi, Kodiċi tan-numru tal-parti: X = in-numru ta' ringieli, NN = in-numru ta' poli għal kull ringiela, Jekk jogħġbok ikkuntattja lit-tim tal-bejgħ tagħna jekk għandek xi mistoqsijiet.
Fl-istess ħin
Teknoloġija press-fit
Qawwa
Robust
flexilink b-t-b, għoli ta' 20 mm Oġġett nru. 990-52XNN200-110
20 mm għoli, għal proċess ta' press-fit f'żewġ stadji, 1–3 ringieli ta' kuntatti, Jiffranka spazju u spejjeż, jissostitwixxi l-ispazjaturi, Kodiċi tan-numru tal-parti: X = in-numru ta' ringieli, NN = in-numru ta' poli għal kull ringiela, Jekk jogħġbok ikkuntattja lit-tim tal-bejgħ tagħna jekk għandek xi mistoqsijiet.
Fl-istess ħin
Teknoloġija press-fit
Qawwa
Robust

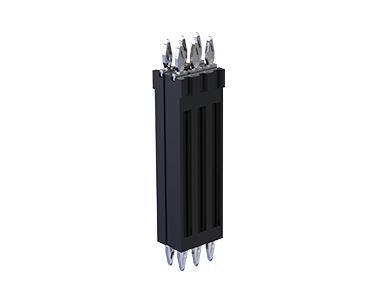

flexilink b-t-b, għoli ta' 25 mm Oġġett nru. 990-52XNN250-110
25 mm għoli, għal proċess ta' press-fit f'żewġ stadji, 1–3 ringieli ta' kuntatti, Jiffranka spazju u spejjeż, jissostitwixxi l-ispazjaturi, Kodiċi tan-numru tal-parti: X = in-numru ta' ringieli, NN = in-numru ta' poli għal kull ringiela, Jekk jogħġbok ikkuntattja lit-tim tal-bejgħ tagħna jekk għandek xi mistoqsijiet.
Fl-istess ħin
Teknoloġija press-fit
Qawwa
Robust
ġakkett tal-ħwejjeġ tas-sajf

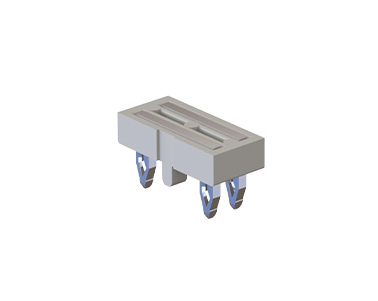

flexilink jumper, 2-pin Oġġett nru. 991-500200-11
2 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

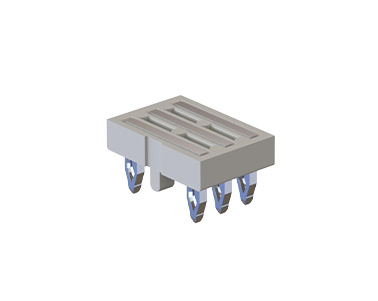

flexilink jumper, 3-pin Oġġett nru. 991-500300-11
3 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

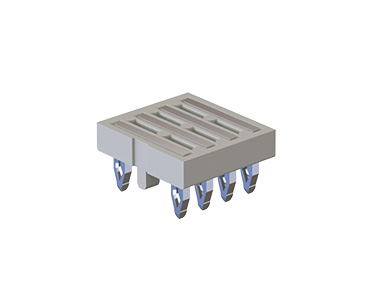

flexilink jumper, 4-pin Oġġett nru. 991-500400-11
4 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

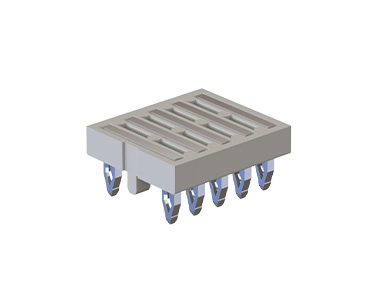

flexilink jumper, 5-pin Oġġett nru. 991-500500-11
5 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

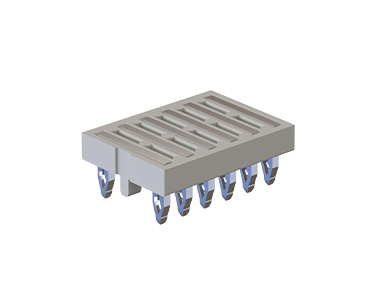

flexilink jumper, 6-pin Oġġett nru. 991-500600-11
6 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

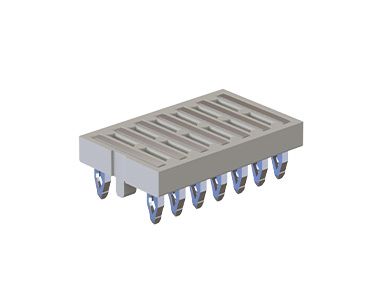

flexilink jumper, 7-pin Oġġett nru. 991-500700-11
7 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

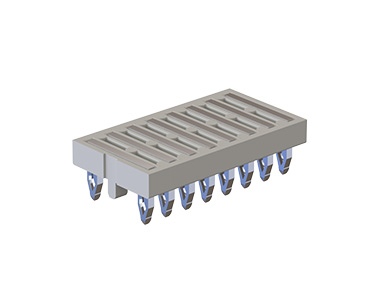

flexilink jumper, 8-pin Oġġett nru. 991-500800-11
8 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

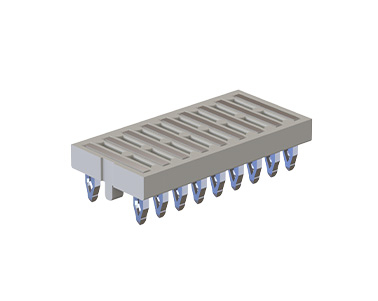

flexilink jumper, 9-pin Oġġett nru. 991-500900-11
9 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

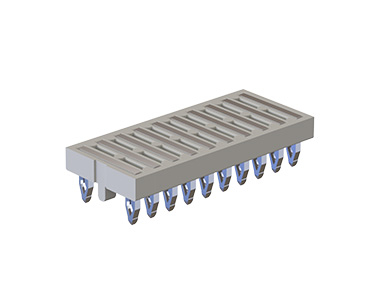

flexilink jumper, 10-pin Oġġett nru. 991-501000-11
10 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

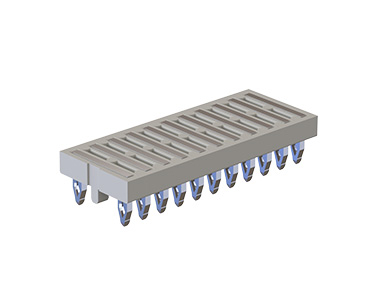

flexilink jumper, 11-pin Oġġett nru. 991-501100-11
11 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

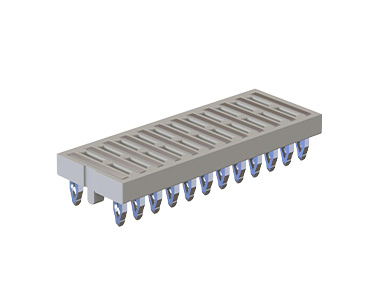

flexilink jumper, 12-pin Oġġett nru. 991-501200-11
12 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

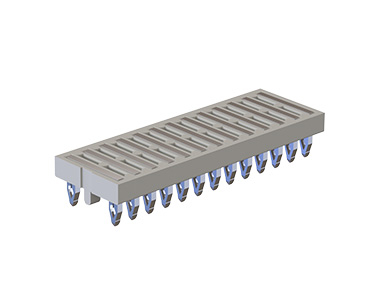

flexilink jumper, 13-pin Oġġett nru. 991-501300-11
13 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

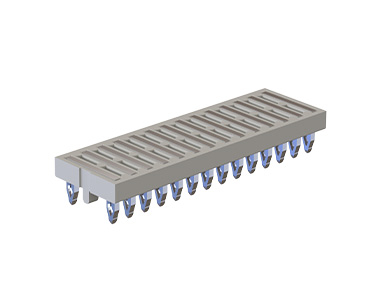

flexilink jumper, 14-pin Oġġett nru. 991-501400-11
14 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa

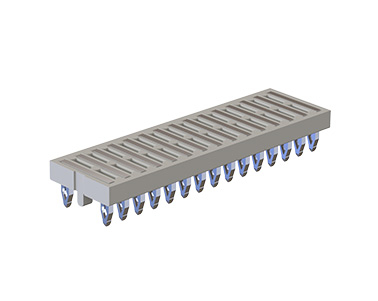

flexilink jumper, 15-pin Oġġett nru. 991-501500-11
15 kuntatti, 11 Kapaċità li tmexxi kurrent, disinn kompatt, Faċli biex tinstallah mingħajr saldatura, Jista' jiġi kkonfigurat f'inkrementi ta' 2 mm jew 4 mm.
Orizzontali
Teknoloġija press-fit
Qawwa
Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?
flexilink: Ħarsa ġenerali
Konetturi PCB li jużaw it-teknoloġija press-fit
Il-konnettur robust tagħna Flexilink, b'teknoloġija press-fit, huwa ideali biex jinħoloq konnessjoni robusta f'applikazzjonijiet li jinvolvu kurrenti għoljin ta' swiċċjar.
Il-Flexilink huwa disponibbli f'żewġ verżjonijiet: - Flexilinkjumper għal
konnessjonijiet orizzontali
fuq PCB - Flexilinkb-t-b għal konnessjonijiet paralleli fuq PCB
Il-Flexilink huwa disponibbli f'żewġ verżjonijiet: - Flexilinkjumper għal
konnessjonijiet orizzontali
fuq PCB - Flexilinkb-t-b għal konnessjonijiet paralleli fuq PCB
flexilinkjumper għall-konnessjonijiet orizzontali tal-PCB:
impressjona bid-disinn tiegħu li jiffranka l-ispazju filwaqt li joffri kapaċità għolja ta' trasport tal-kurrent. Id-distanza bejn il-punti tal-PCB ta' 1 millimetru u l-impronta ta' biss 3.8 millimetri fuq il-PCB jippermettu l-użu massimu tal-ispazju u firxa wiesgħa ta' applikazzjonijiet għall-konnettur, pereżempju għall-konnessjoni sekwenzjali ta' PCB LED. L-għoli tal-konnettur tal-PCB huwa biss 2 millimetri.
impressjona bid-disinn tiegħu li jiffranka l-ispazju filwaqt li joffri kapaċità għolja ta' trasport tal-kurrent. Id-distanza bejn il-punti tal-PCB ta' 1 millimetru u l-impronta ta' biss 3.8 millimetri fuq il-PCB jippermettu l-użu massimu tal-ispazju u firxa wiesgħa ta' applikazzjonijiet għall-konnettur, pereżempju għall-konnessjoni sekwenzjali ta' PCB LED. L-għoli tal-konnettur tal-PCB huwa biss 2 millimetri.

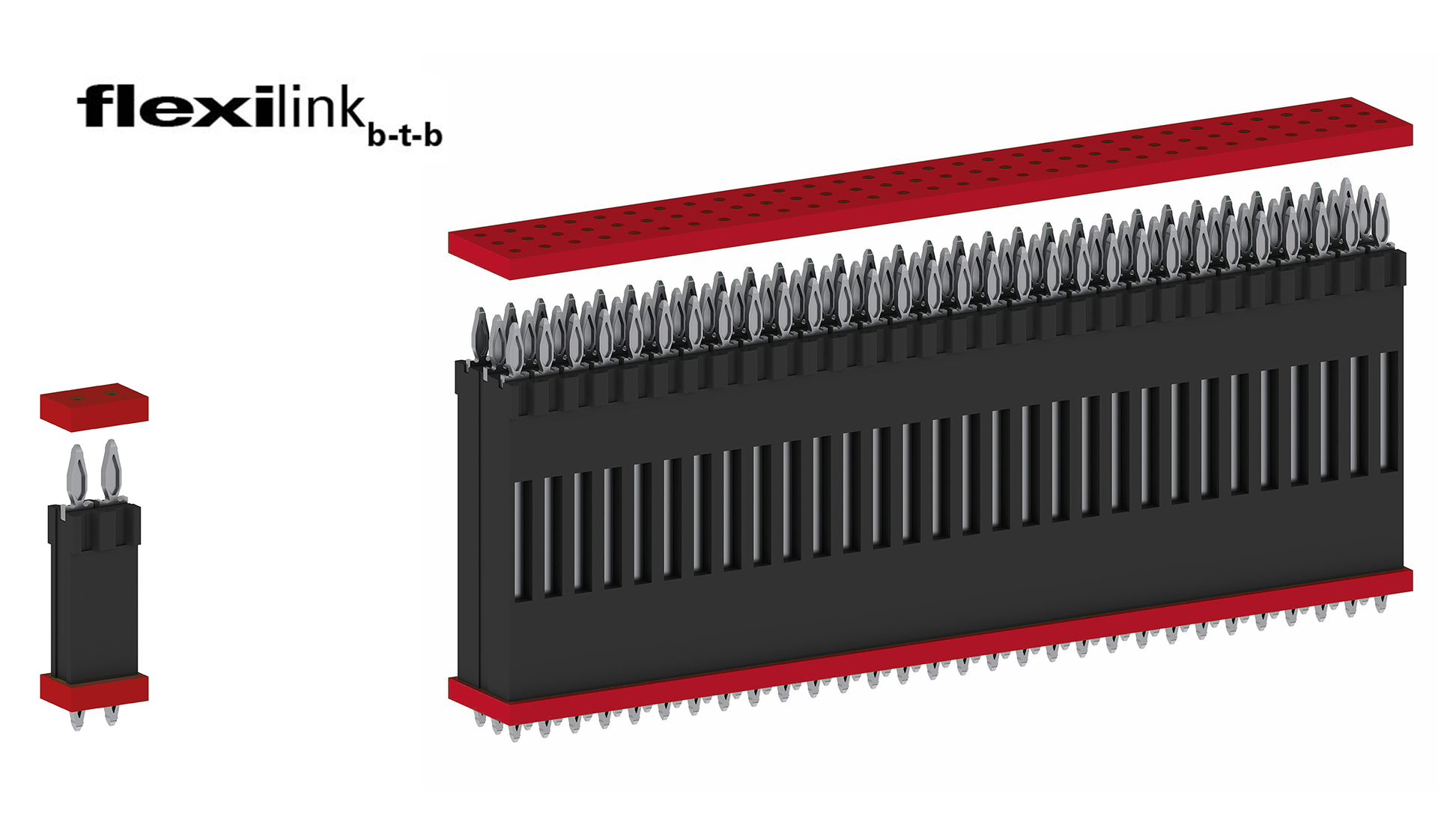

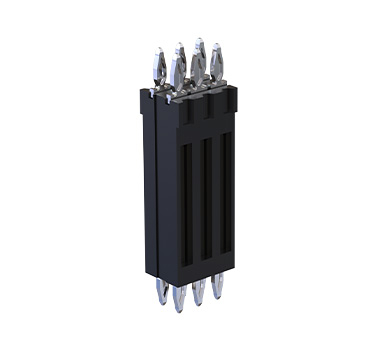

flexilinkb-t-b għall-konnessjonijiet paralleli fuq PCB:
Il-konnettur flexilinkb-t-b b'pass ta' 2.54 mm jiggarantixxi konnessjoni PCB ta' kwalità għolja billi juża t-teknika press-fit. Dan il-konnettur b'żewġ naħat huwa s-soluzzjoni perfetta għal kurrenti għoljin ta' swiċċjar, peress li ebda transizzjoni ta' kuntatt ma tnaqqas il-kapaċità tiegħu li jġorr il-kurrent.
Il-vantaġġ ċar: komponent wieħed jistabbilixxi kemm konnessjoni mekkanika kif ukoll elettrika. Spazjaturi mhumiex meħtieġa – għalhekk tiffranka mhux biss spazju fuq il-PCB iżda wkoll spejjeż.
Il-flexilinkb-t-b jaddatta għall-ħtiġijiet tiegħek: tista' tagħżel il-flexilinkb-t-b għal spazjamenti bejn PCB minn 5 sa 25 millimetri u tikkombina ringieli differenti u numri ta' pin differenti.
Il-konnettur flexilinkb-t-b b'pass ta' 2.54 mm jiggarantixxi konnessjoni PCB ta' kwalità għolja billi juża t-teknika press-fit. Dan il-konnettur b'żewġ naħat huwa s-soluzzjoni perfetta għal kurrenti għoljin ta' swiċċjar, peress li ebda transizzjoni ta' kuntatt ma tnaqqas il-kapaċità tiegħu li jġorr il-kurrent.
Il-vantaġġ ċar: komponent wieħed jistabbilixxi kemm konnessjoni mekkanika kif ukoll elettrika. Spazjaturi mhumiex meħtieġa – għalhekk tiffranka mhux biss spazju fuq il-PCB iżda wkoll spejjeż.
Il-flexilinkb-t-b jaddatta għall-ħtiġijiet tiegħek: tista' tagħżel il-flexilinkb-t-b għal spazjamenti bejn PCB minn 5 sa 25 millimetri u tikkombina ringieli differenti u numri ta' pin differenti.
Aħna nipproduċu konnetturi magħmula apposta u b'adattament preċiż, iddisinjati apposta għall-applikazzjoni tiegħek.
Staqsi dwar konnetturi personalizzati issa
- Numri oħra ta' pinijiet
- Għoli oħra tal-pila
- Kisi alternattivi għall-kuntatt
Staqsi dwar konnetturi personalizzati issa

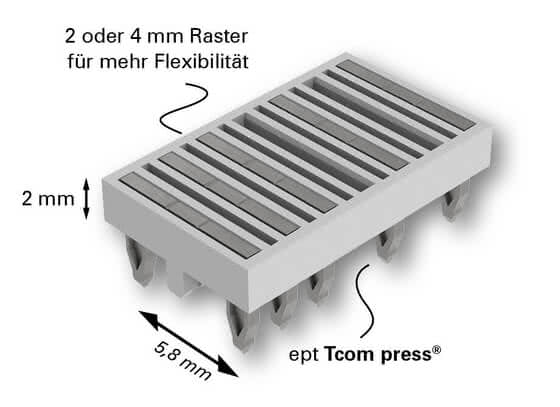

Karatteristiċi tal-konnettur PCB flexilink jumper
flexilinkjumper huwa konnettur PCB versatili u mhux pluggabbli li impressjona bid-disinn tiegħu li jiffranka l-ispazju u b'kapaċità għolja ta' trasport tal-kurrent ta' 11 ampere kull pin. Għandu pass varjabbli ta' 2 jew 4 millimetri u joffri minn 2 sa 15 pont ta' kuntatt. Dan jippermetti li d-distanzjament tal-PCB jiġi adattat kompletament għall-ħtiġijiet tiegħek. Dan jagħmilha partikolarment adattata għal applikazzjonijiet bħal strixxi LED fil-bini, fl-awtomazzjoni u fl-elettronika tal-karozzi. Jiflaħ tensjonijiet mekkaniċi qawwija bħal xokk u vibrazzjoni b'mod eċċezzjonali. Mhux meħtieġ proċess ta' saldatura kumpless – il-flexilinkjumper jiżgura konnessjoni sempliċi ta' żewġ jew aktar bordijiet taċ-ċirkwit stampat billi juża t-teknoloġija press-fit.
Karatteristiċi jumper flexilink
- Pitch varjabbli minn 2 sa 4 millimetri
- 2 sa 15 pontijiet ta' kuntatt Kapaċità
- ta' trasport tal-kurrent sa 11 A għal kull pin
- Tiffranka spazju u spejjeż; jissostitwixxi l-ispazjaturi –
- komponent wieħed biss għall-konnessjoni
- Jiflaħ stressi mekkaniċi għoljin, xokk u vibrazzjoni
- Eliminazzjoni tal-proċess tas-soldering permezz ta' press-fitting Possibbiltà
- ta' spazjar individwali
- fuq PCB Żona ta' press-fitting Tcom press®
Applikazzjonijiet
- LEDs fis-servizzi tal-bini, fl-awtomazzjoni u fl-inġinerija tal-karozzi;
- fit-teknoloġija tal-magna;
- fit-teknoloġija tas-sensuri

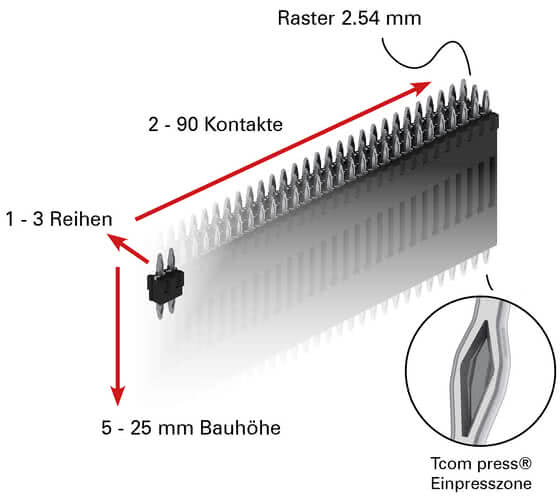

Karatteristiċi tal-konnettur PCB flexilink B-to-B
Bħal fil-flexilinkjumper, il-flexilinkb-t-b jiżgura kuntatt affidabbli taħt stress mekkaniku bħal xokk u vibrazzjoni grazzi għat-teknoloġija press-fit tiegħu. Il-flexilinkb-t-b jista' jiġi adattat b'mod flessibbli għall-applikazzjoni tiegħek: ikkonfigura l-flexilinkb-t-b tiegħek f'termini ta' għoli, numru ta' ringieli u kuntatti. Huwa possibbli li jkollok minn ringiela waħda sa tliet ringieli ta' kuntatti, minn żewġ pinijiet sa disgħin pin, u spazji bejn il-PCB ta' bejn 5 u 25 millimetri. Kull pin għandu kapaċità ta' trasport ta' kurrent sa 11 ampere. Dan jagħmel il-flexilinkb-t-b partikolarment adattat għal applikazzjonijiet b'kurrent għoli u jippermettilu jopera fl-aħjar prestazzjoni f'applikazzjonijiet standard b'PCBs b'ramm ħoxn.
Karatteristiċi b-t-b
- Sa 11 A kapaċità ta' trasport tal-kurrent għal kull pin
- 2 sa 90 kuntatti
- 5 sa 25 mm għoli
- 1 sa 3 ringieli
- Tfaddil fl-ispazju u fl-ispejjeż; jissostitwixxi l-ispazjaturi
- Bżonn biss komponent wieħed
- għall-konnessjoni Reżistenza mekkanika għolja għax-xokk u l-vibrazzjoni
- Mhux meħtieġ saldjar – teknoloġija
- press-fit Tcom press® żona press-fit
Applikazzjonijiet
Għodod tal-magni
Teknoloġija agrikola
Teknoloġija tal-awto
Intraloġistika
Teknoloġija tal-lift u tal-krana
Teknoloġija tat-tmexxija
Teknoloġija agrikola
Teknoloġija tal-awto
Intraloġistika
Teknoloġija tal-lift u tal-krana
Teknoloġija tat-tmexxija
FAQ: Mistoqsijiet u tweġibiet dwar il-konetturi PCB flexilink
Jista' l-Flexilink ukoll jiġi ppressat f'bażi ta' ram iktar ħoxna? Għaliex hemm kwantità minima ta' ordni għal flexilink?
Jista' l-Flexilink ukoll jiġi ppressat f'bażi ta' ram iktar ħoxna?
Iva, il-flexilink huwa ideali għall-press-fitting f'PCBs tal-kopru ħoxnin.
Għaliex hemm kwantità minima ta' ordni għal flexilink?
Il-kwantitajiet minimi tal-ordni huma dovuti għall-ammont sinifikanti ta' xogħol ta' konsulenza involut, it-teknoloġija kumplessa tal-magni u l-ispejjeż għoljin ta' tħejjija għall-istampa.
Xhieda
Aħna nirrispettaw ix-xewqa tal-klijenti tagħna għad-diskrezzjoni u għalhekk ma nsemmu l-ebda sors hawn taħt.
Madankollu, niggarantixxu b'mod sħiħ l-awtentiċità ta' dawn id-dikjarazzjonijiet.
Madankollu, niggarantixxu b'mod sħiħ l-awtentiċità ta' dawn id-dikjarazzjonijiet.
Grazzi għall-Flexilinks ta' ept, stajna nsolvu l-problemi tagħna ta' spazju u nniedu l-prodott il-ġdid tagħna fil-ħin.
Grazzi għall-zona press-fit ermetika tal-gass ta' ept, konna nistgħu nużaw flexilink biex niżguraw li ma kien hemm l-ebda interruzzjoni fil-kuntatt, anke fl-assemblaġġi imqiegħda f'pot.
Bil-Flexilink, nistgħu niksbu eżattament l-ispazjament tal-PCB li għandna bżonn.
Fit-testijiet tagħna taħt kundizzjonijiet estremi ta' xokk u vibrazzjoni, ksibna riżultati eċċellenti bil-Flexilink: ma kien hemm assolutament l-ebda telf ta' kuntatt fil-punti ta' konnessjoni bejn il-pinijiet tal-Flexilink u l-borijiet tal-PCB!
Bil-Flexilink, għandna bżonn biss komponent wieħed minflok żewġ biex nikkonnettjaw b'mod affidabbli bordijiet taċ-ċirkwit stampati.
