Float27 – Is-soluzzjoni tagħna għal strutturi li jitgħallbu
Karatteristiċi ewlenin
- Pitch ta' 1.27 mm,
- spazjament PCB minn 26.1 mm sa 30.7 mm,

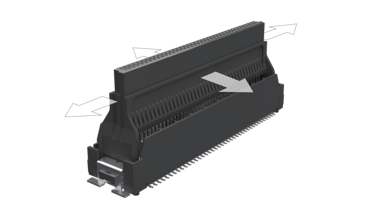

- kumpensazzjoni tat-tolleranza ta' ±0.8 mm fid-direzzjonijiet X u Y,

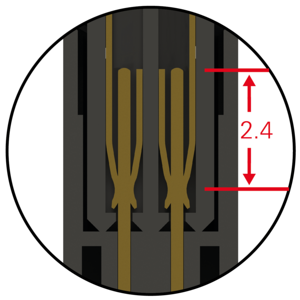

- sa 2.4 mm sovrapposizzjoni tal-kuntatti fid-direzzjoni Z.
Vantaġġi
- Reżistenza għolja għall-vibrazzjoni u xokk
- Tnaqqis tal-istress fl-erja tal-konnessjoni u fil-ġonot tas-solder Forzi
- ta' spostament baxxi
Float27: Ħarsa ġenerali
Strixxa ta' molla dritta
Float27 strixxa terminali x²profil għoli Oġġett nru. 424-56080-51
Bar b'lama dritta
Strixxa ta' xafra One27 b'profil baxx Oġġett nru. 413-52080-51
One27 bar tal-lama b'profil medju Oġġett nru. 413-53080-51
Strixxa ta' lamelli One27 ta' profil għoli Oġġett nru. 403-54080-51
Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?
Karatteristiċi ewlenin tal-konnettur flottanti Float27 SMT
- Kompensazzjoni tat-tolleranza
- ta' ±0.8 mm fid-direzzjonijiet X u Y
- matul il-proċess ta' konnessjoni
- u meta jkunu konnessi
Karatteristiċi tekniċi tal-konnettur Float27
Dettalji f'ħarsa waħda
biex tiġi żgurata l-konnessjoni korretta bejn ix-xafra u l-istrixxa terminali
biex tikkumpensa għall-allinjament żbaljat fiċ-ċentru u angolari waqt l-assemblar
konnessjoni sigura mal-bord ċirkuwitali
Proċessar ottimali grazzi għall-pożizzjonament preċiż
saldjar affidabbli matul il-proċessar
saħħa għolja u durabilità tal-ġonżjoni tas-solder
Dettalji f'ħarsa waħda
għall-konnessjonijiet sikuri u affidabbli
kuntatt affidabbli permezz ta' għeluq tal-kuntatt fuq wiċċ mgħawwar u lixx
Fiduċja għolja grazzi għall-kompensazzjoni b'tolleranza għolja
biex jinkiseb kumpens ta' tolleranza għolja
Float27 konnetturi PCB
SMT PCB Float27 tagħna b'pitch ta' 1.27 mm u funzjoni floating issa jipprovdu eżattament dan u ħafna iktar: Grazzi għall-kompensazzjoni tat-tolleranza għolja tagħhom sa ±0.8 mm, huma adattati perfettament għal firxa wiesgħa ta' applikazzjonijiet li jinvolvu tagħbijiet estremament għoljin ta' xokk u vibrazzjoni, li jeħtieġu l-għaqda ta' spazji kbar bejn PCB, u li jiġu pproċessati awtomatikament. Billi tikkombina l-konnettur femminili Float27 mad-diversi disinji tal-konnetturi maskili One27, kif ukoll firxa kbira ta' sovrapposizzjoni, kważi kull spazjament tal-PCB minn 26.1 sa 30.7 mm jista' jintlaħaq. Niggarantixxu l-aħjar proċessabbiltà tal-konnetturi SMT tal-PCB grazzi għal tolleranza ta' koplanarità ta' biss 0.1 mm. Barra minn hekk, il-robustezza massima hija żgurata mill-kuntatt tar-rebbiegħa b'żewġ saqajn.
Għaliex ma tipprovax il-konnetturi Float27 int stess u tordna l-kampjuni b'xejn tiegħek issa! Dominik Dotzer, Maniġer
tal-Prodott, ept GmbH
FAQ: Mistoqsijiet u tweġibiet dwar il-konnetturi SMT PCB Float27
Kif jistgħu jiġu mwaħħla l-konnetturi Float27 SMT PCB?
Is-sistema ta' konnetturi Float27 hija manifatturata bl-użu tat-teknoloġija tal-montaġġ fuq il-wiċċ (SMT) u għalhekk tiġi saldjata direttament fuq bordijiet taċ-ċirkwit stampat. Il-pinijiet tal-pożizzjonament fuq in-naħa t'isfel tal-konnetturi Float27 jiżguraw pożizzjonament preċiż fuq il-bord taċ-ċirkwit stampat. ept tiżgura wkoll koplanarità massima tal-kuntatt ta' 0.1 mm biex tiżgura saldjar affidabbli waqt l-assemblar.
B'liema modi jistgħu bordijiet taċ-ċirkwit stampat jitgħaqqdu ma' xulxin billi jużaw konnetturi SMT Float27?

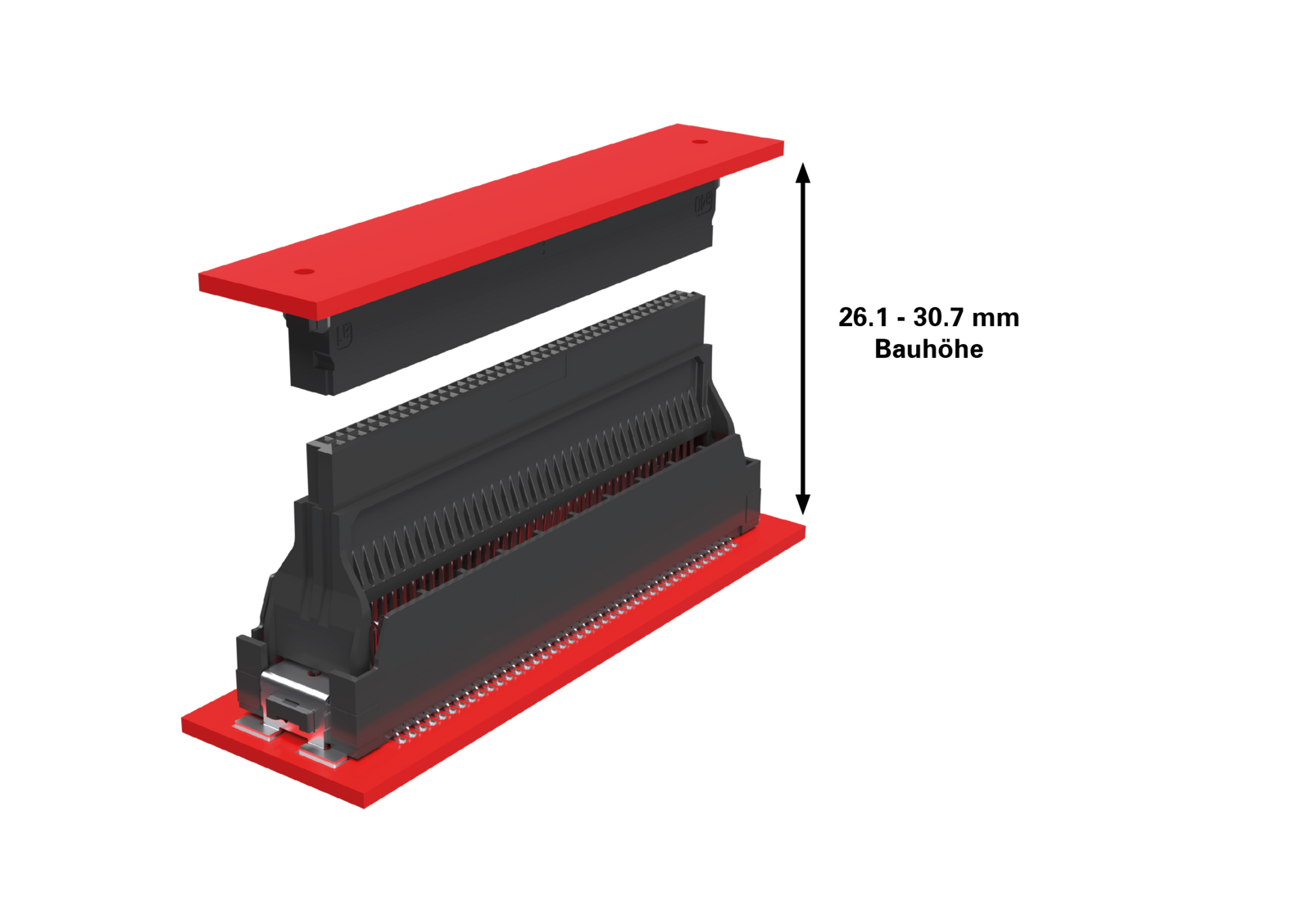

Billi jingħaqdu magħhom diversi blokki terminali mill-familja ta' konnetturi One27, jistgħu jiġu stabbiliti konnessjonijiet bejn bordijiet taċ-ċirkwit stampat kemm f'konfigurazzjonijiet paralleli kif ukoll f'angolu rett.
Liema spazjar bejn PCB jista' jintlaħaq bil-konnetturi Float27?
Bil-konnetturi Float27 PCB, jista' jintlaħaq spazju minimu bejn il-PCB ta' 26.1 mm u spazju massimu ta' 30.70 mm. Dan isir possibbli, parzjalment, minħabba l-firxa ġeneruża ta' 2.4 mm ta' sovrapposizzjoni. Il-konnetturi maskili u femminili jistgħu għalhekk jiġu mseparati sa 1.5 mm filwaqt li għadhom jiżguraw kuntatt ottimali u affidabbli.
Għaliex il-kuntatt bejn ix-xafra u l-istrixxa tar-rebbiegħa huwa partikolarment affidabbli fil-konetturi Float27?
Fil-konnetturi Float27, il-kuntatt elettriku jiġi stabbilit permezz ta' kuntatt tar-rebbiegħa b'żewġ lobbi li jinkludi l-pin tal-kuntatt tal-konettur femminili. Il-kuntatt isir ukoll permezz tal-wiċċ lixx u mrolljat tal-kuntatt tar-rebbiegħa. Dan jipprevjeni l-ilbies fuq il-wiċċ tal-kuntatt u l-formazzjoni ta' chips meta jidħlu l-plugs Float27.
F'liema applikazzjonijiet jintużaw il-konnetturi Float27 PCB?
Il-konetturi Float27 huma adattati għal kull applikazzjoni li tinvolvi livelli għoljin ta' xokk u vibrazzjoni. Il-kompensazzjoni tat-tolleranza pprovduta mill-meander tnaqqas l-istress fuq iż-żona tas-soldering, tnaqqas l-istress fuq il-ġonot tas-solder u tiżgura forzi baxxi ta' diżplaċament. Il-konetturi Float27 huma wkoll adattati għal proċessi awtomatizzati ta' assemblar jew meta diversi konetturi jridu jiġu solderjati fuq bord taċ-ċirkwit stampat. It-tolleranzi tal-manifattura jiġu kompensati mill-funzjoni floating sa ±0.8 mm.
Liema tolleranzi jippermettu l-konnetturi Float27 PCB?
Il-konnetturi Float27 jippermettu livell għoli ta' kumpensazzjoni tat-tolleranza. Dan ifisser li meta jitqabblu konnetturi maskili u femminili, kif ukoll meta jkunu mqabbla, huwa permess tolleranza ta' offset ta' ±0.8 mm kemm fl-assi longitudinali kif ukoll fl-assi trasversali. Barra minn hekk, sovrapposizzjoni ta' kuntatt sa 2.4 mm tipprovdi dan il-livell għoli ta' kumpensazzjoni tat-tolleranza wkoll fid-direzzjoni Z.
Jistgħu l-ġonot tas-solder tal-konetturi SMT Float27 fuq il-bord tal-ċirkwit stampat jiġu spezzjonati bl-ispezzjoni ottika awtomatika (AOI)?
Iva, id-disinn tal-kuntatti tal-konetturi Float27 huwa mfassal għall-ispezzjoni ottika awtomatika wara s-soldering. Il-kuntatti fuq il-konetturi Float27 tal-PCB huma mgħawġa, li jippermettu l-ispezzjoni ottika awtomatika minn naħa waħda.
Huma l-konnetturi PCB ept konformi mar-RoHS?
RoHS (Restrizzjoni tal-użu ta' ċerti Sostanzi Perikolużi) hija d-direttiva li tirrestrinġi l-użu ta' ċerti sustanzi perikolużi fl-apparat elettriku u elettroniku.
Nistqarru li l-konnetturi Float27 ta' ept jikkonformaw mad-Direttiva RoHS 2011/65/UE, skont iċ-ċertifikat RoHS. Aktar informazzjoni tista' tinstab taħt RoHS & REACH.
