PC/104: Ħarsa ġenerali

Fatti ewlenin f'ħarsa waħda Applikazzjonijiet Prodotti PC/104 Karatteristiċi Standard PC/104 Perspettiva tal-iżviluppatur Mistoqsijiet Frekwenti

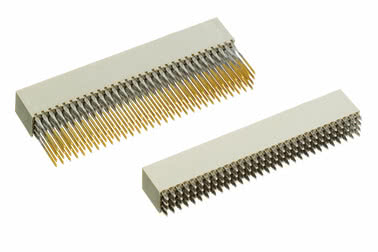

PC/104, PC/104-Plus

PC/104 u PC/104-Plus huma standards għas-sistemi Computer on Module (CoM) użati f'kompjuters industrijali. B'differenza minn form factors komuni oħra, dawn il-moduli huma mqassma fuq xulxin. Dan jippermetti l-bini ta' sistemi ta' kalkolu kumplessi. PC/104 u PC/104-Plus joffru kompatibilità sħiħa tal-hardware u tas-software f'fattur ta' forma estremament żgħir (96 mm × 90 mm) b'sistema ta' bus standardizzata (ISA). Grazzi għal din l-istandardizzazzjoni, karti differenti ta' PC/104 jistgħu jintużaw flimkien biex iwettqu kompitu speċifiku.

Karatteristiċi

Teknoloġija press-fit provata minn ept bil-Tcom press®

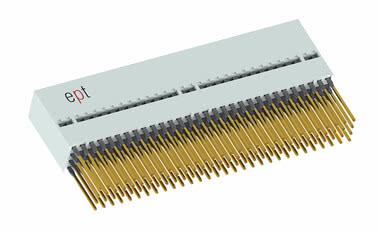

PC/104-Plus, disponibbli wkoll b'distanza

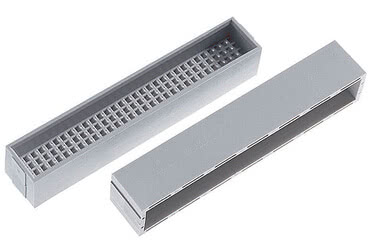

ta' 22 mm; koperturi disponibbli bħala aċċessorji
; modifiki fin-numru ta' kuntatti u/jew fil-kapaċità ta' tagħbija mekkanika possibbli
; pass ta' 2.54 mm

Applikazzjonijiet

Pjanċa għal pjanċa għal spazjament tal-PCB ta' 15.24 mm u 22 mm

PC/104: Ħarsa ġenerali

Fatti ewlenin f'ħarsa waħda Applikazzjonijiet Prodotti PC/104 Karatteristiċi Standard PC/104 Perspettiva tal-iżviluppatur Mistoqsijiet Frekwenti

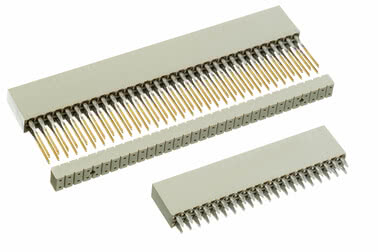

ras PC/104

ras PC/104 Oġġett nru. 962-40202-03

Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 40, Grad 3

Fl-istess ħin

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-40202-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	tlieta
In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-40206-03

Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 40, Grad 2

Fl-istess ħin

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-40206-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	żewġ
In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-40322-03

Itwalija tal-konnettur: 3.4 mm, In-numru ta' poli: 64, Grad 3

Fl-istess ħin

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-40322-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	tlieta
In-numru ta' kuntatti	sitta u erbgħin
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-40326-03

Itwalija tal-konnettur: 3.4 mm, In-numru ta' poli: 64, Grad 2

Fl-istess ħin

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-40326-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	żewġ
In-numru ta' kuntatti	sitta u erbgħin
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-60202-03

Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 40, Grad 3

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-60202-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	tlieta
In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-60202-12

Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 40, Grad 3

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-60202-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	tlieta
In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12.2 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-60206-03

Itwalija tal-konnettur: 3.4 mm, Numru ta' poli: 40, Grad 2

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-60206-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	żewġ
In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-60206-12

Itwalija tal-konnessjoni 12.2 mm, Numru ta' poli: 40, Grad 2

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-60206-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	żewġ
In-numru ta' kuntatti	erbgħin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12.2 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-60322-03

Itwalija tal-konnettur: 3.4 mm, In-numru ta' poli: 64, Grad 3

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-60322-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	tlieta
In-numru ta' kuntatti	sitta u erbgħin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-60322-12

Itwalija tal-konnessjoni 12.2 mm, In-numru ta' poli: 64, Grad 3

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-60322-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	tlieta
In-numru ta' kuntatti	sitta u erbgħin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12.2 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-60326-03

Itwalija tal-konnettur: 3.4 mm, In-numru ta' poli: 64, Grad 2

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-60326-03 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	żewġ
In-numru ta' kuntatti	sitta u erbgħin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	3.4 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

ras PC/104 Oġġett nru. 962-60326-12

Itwalija tal-konnessjoni 12.2 mm, In-numru ta' poli: 64, Grad 2

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

ras PC/104 Oġġett nru. 962-60326-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104
Grad	żewġ
In-numru ta' kuntatti	sitta u erbgħin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12.2 mm
Distanzjar tal-PCB	15.24 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.54 mm
Forza ta' kuntatt għal kull kuntatt	massimu 0.9 N
Trazzjoni għal kull kuntatt	mill-inqas 0.6 N

Elettriku

kurrent operattiv	massimu 1.9 A
Voltġġ ta' operazzjoni	150 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	1.2 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Konektor tal-pin PC/104-Plus

Konektor tal-pin PC/104-Plus Oġġett nru. 272-30000-31

Itwalija tal-konnettur: 2.8 mm, Numru ta' poli: 60, Grad 3

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Konektor tal-pin PC/104-Plus Oġġett nru. 272-30000-31 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104-Plus
Grad	tlieta
In-numru ta' kuntatti	sittin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	2.8 mm
Distanzjar tal-PCB	15.24 mm u 22 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.0 mm
Forza ta' kuntatt għal kull kuntatt	massimu 1.5 N
Trazzjoni għal kull kuntatt	mill-inqas 0.3 N

Elettriku

kurrent operattiv	massimu 1.7 A
Voltġġ ta' operazzjoni	100 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	mill-inqas 0.5 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

header PC/104-Plus

header PC/104-Plus Oġġett nru. 264-40303-02

Itwalija tal-konnettur: 2.8 mm, Numru ta' poli: 120, Grad 3

Fl-istess ħin

Plakkatura b'toroq permeabbli saldati

Ara aktar dettalji tal-prodott

header PC/104-Plus Oġġett nru. 264-40303-02 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104-Plus
Grad	tlieta
In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	Tekniki tas-soldering
Itwalija tal-kejbil	2.8 mm
Distanzjar tal-PCB	15.24 mm u 22 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.0 mm
Forza ta' kuntatt għal kull kuntatt	massimu 1.5 N
Trazzjoni għal kull kuntatt	mill-inqas 0.3 N

Elettriku

kurrent operattiv	massimu 1.7 A
Voltġġ ta' operazzjoni	100 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	mill-inqas 0.5 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

header PC/104-Plus Oġġett nru. 264-60303-02

Itwalija tal-konnettur: 2.8 mm, Numru ta' poli: 120, Grad 3

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

header PC/104-Plus Oġġett nru. 264-60303-02 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104-Plus
Grad	tlieta
In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	2.8 mm
Distanzjar tal-PCB	15.24 mm u 22 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.0 mm
Forza ta' kuntatt għal kull kuntatt	massimu 1.5 N
Trazzjoni għal kull kuntatt	mill-inqas 0.3 N

Elettriku

kurrent operattiv	massimu 1.7 A
Voltġġ ta' operazzjoni	100 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	mill-inqas 0.5 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

header PC/104-Plus Oġġett nru. 264-60303-12

Itwalija tal-konnessjoni 12 mm, Numru ta' poli: 120, Grad 3

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

header PC/104-Plus Oġġett nru. 264-60303-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104-Plus
Grad	tlieta
In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12 mm
Distanzjar tal-PCB	15.24 mm u 22 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.0 mm
Forza ta' kuntatt għal kull kuntatt	massimu 1.5 N
Trazzjoni għal kull kuntatt	mill-inqas 0.3 N

Elettriku

kurrent operattiv	massimu 1.7 A
Voltġġ ta' operazzjoni	100 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	mill-inqas 0.5 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Fajl UL	E130314
Ambjent	Konformi ma' RoHS

Konnettur PC/104-Plus, 22 mm

Konnettur PC/104-Plus, 22 mm Oġġett nru. 264-61303-02

Itwalija tal-konnettur: 2.8 mm, Numru ta' poli: 120, Grad 3, għal pass tal-PCB ta' 22 mm

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Konnettur PC/104-Plus, 22 mm Oġġett nru. 264-61303-02 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104-Plus
Grad	tlieta
In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	2.8 mm
Distanzjar tal-PCB	22 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.0 mm
Forza ta' kuntatt għal kull kuntatt	massimu 1.5 N
Trazzjoni għal kull kuntatt	mill-inqas 0.3 N

Elettriku

kurrent operattiv	massimu 1.7 A
Voltġġ ta' operazzjoni	100 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	mill-inqas 0.5 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Konnettur PC/104-Plus, 22 mm Oġġett nru. 264-61303-12

Itwalija tal-konnessjoni 12 mm, Numru ta' poli: 120, Grad 3, għal pass tal-PCB ta' 22 mm

Fl-istess ħin

Teknoloġija press-fit

Ara aktar dettalji tal-prodott

Konnettur PC/104-Plus, 22 mm Oġġett nru. 264-61303-12 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104-Plus
Grad	tlieta
In-numru ta' kuntatti	mija u għoxrin
Teknoloġija tal-konnessjoni	Teknoloġija press-fit
Itwalija tal-kejbil	12 mm
Distanzjar tal-PCB	22 mm
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0
Dettalji ta' kuntatt	liga tal-kopru

Mekkaniċi

Dimensjoni tal-grilja	2.0 mm
Forza ta' kuntatt għal kull kuntatt	massimu 1.5 N
Trazzjoni għal kull kuntatt	mill-inqas 0.3 N

Elettriku

kurrent operattiv	massimu 1.7 A
Voltġġ ta' operazzjoni	100 V
Reżistenza 'l quddiem	Inqas minn 20 mΩ
Distanza ta' ċarenza u ta' creepage	mill-inqas 0.5 mm
Reżistenza tal-iżolament	10⁶ MΩ

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Aċċessorji PC/104-Plus

Distanziatur PC/104-Plus Oġġett nru. 264-16302

Numru ta' poli: 120

Ara aktar dettalji tal-prodott

Distanziatur PC/104-Plus Oġġett nru. 264-16302 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104-Plus
In-numru ta' kuntatti	mija u għoxrin
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0

Mekkaniċi

Dimensjoni tal-grilja	2.0 mm

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Qoxra tal-PC/104-Plus Oġġett nru. 264-17302

Numru ta' poli: 120

Ara aktar dettalji tal-prodott

Qoxra tal-PC/104-Plus Oġġett nru. 264-17302 - Speċifikazzjonijiet tekniċi

Il-bażiċi

Speċifikazzjoni	PC/104-Plus
In-numru ta' kuntatti	mija u għoxrin
Temperatura ta' operazzjoni	-55°C sa +125°C

Materjal

korp ta' insulazzjoni	PBT imsaħħaħ bil-fibra tal-ħġieġ, UL 94 V-0

Mekkaniċi

Dimensjoni tal-grilja	2.0 mm

Approvazzjonijiet / Konformità

Ambjent	Konformi ma' RoHS

Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?

Itlob konnetturi personalizzati

Ma tistax issib dak li qed tfittex? Talab konnettur personalizzat issa!

Username:

Grazzi ħafna! Se nirrevedu r-rekwiżiti tiegħek u se nkunu f'kuntatt miegħek.

Jekk għandek xi mistoqsijiet, jekk jogħġbok tħossokx skomdu tikkuntattjana bl-email jew bit-telefon.

Ma nstab l-ebda prodott xieraq – staqsi dwar dan il-prodott issa:

Il-kampijiet immarkati b'* huma obbligatorji.

Kumpanija *

Tislijiet

L-ewwel isem *

Isem *

Triq *

Kodiċi postali *

Post *

Pajjiż *

Email *

It-telefon *

Rekwiżiti tal-prodott *

Tista' tara l-politika tagħna dwar il-privatezza hawn.

Karatteristiċi

Il-konnetturi PC/104 u PC/104-Plus jinkludu t-teknoloġija provata u ttestjata Tcom press® press-fit ta' ept. Jippermettu distanzi tal-pitch fuq il-PCB ta' 15.24 mm u 22 mm. Modifiki fin-numru ta' kuntatti u/jew fil-kapaċità mekkanika tal-piż jippermettulek issib soluzzjonijiet kompletament personalizzati.

PC104 2 reihig — PC/104, 2-ringiela
Dettalji f'ħarsa waħda

PC104Plus 4 reihig — PC/104-Plus, 4 ringieli
Dettalji f'ħarsa waħda

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Aħna nipproduċu konnetturi magħmula apposta u b'adattament preċiż, adattati għall-applikazzjoni tiegħek.

Numri oħra ta' poli
Għoli oħra tal-pilaġġ
Kisi alternattivi għall-kuntatt

Staqsi
dwar konnetturi personalizzati
issa

L-istandards PC/104 u PC/104-Plus

Hekk kif il-komponenti saru dejjem aktar qawwija, sar meħtieġ li l-sistema PC/104 tiġi estiża b'sistema ta' bus aktar veloċi. Għalhekk, is-sistema PC/104 ġiet supplimentata bil-bus PCI. Din iż-żieda kienet imsejħa speċifikazzjoni PC/104-Plus.

Konetturi PC/104 u
PC/104-Plus Filwaqt li l-bus PC/104 jikkonsisti f'żewġ konetturi b'40 u 64 pin rispettivament, li jistgħu jiġu allinjati parallelament, u b'pass ta' 2.54 mm, il-PC/104-Plus joffri 120 pin f'erba' ringieli b'pass ta' 2.00 mm.

Bl-użu ta' konnetturi b'żona ta' trasferiment (pinijiet twal) f'disinn press-fit, diversi bordijiet jistgħu jitqiegħdu b'mod konvenjenti wieħed fuq l-ieħor (ara l-illustrazzjoni). Id-distanzament speċifikat mill-Konsorzju PC/104 jinżamm permezz ta' spacer u shrouds.
Għalhekk, l-użu addizzjonali ta' pinijiet spacer m'għadux meħtieġ.

Perspettiva tal-iżviluppatur

Il-konnetturi ept huma karatterizzati mill-ogħla kwalità ta' stampar, li hija partikolarment evidenti fl-embossing nadif tal-pinijiet tal-kuntatt. Il-kwalità tal-bini u l-gradijiet disponibbli jiżguraw numru għoli ta' ċikli ta' konnessjoni. Il-konnetturi ept PC/104 u PC/104-Plus huma pprovduti bil-zona press-fit Tcom press® magħrufa sew u ppruvata, u b'hekk jiżguraw l-ogħla livell ta' affidabbiltà f'kull applikazzjoni possibbli.

B'dan il-konnettur, il-bandi bil-molla jiġu ppressati fihom bl-użu ta' għodda sempliċi ta' crimping b'pjanċa ċatta. Dan ineħħi l-ispejjeż marbuta mas-soldering manwali li jieħu ħafna żmien u jfisser li m'hemmx bżonn ta' xogħol mill-ġdid fuq il-pini tat-trasferiment. (Pontijiet tas-solder, tixrid tal-istann) Meta jiġu kkrimpjati l-kejbils tar-ribbon bil-pinijiet tat-trasferiment, ġisem gwida jiġi mpressat fuqhom minn taħt, li jissostni l-pinijiet tat-trasferiment. Dan jaġixxi wkoll bħala separatur, u jiżgura li d-distanza ta' 0.6" tintlaħaq meta l-moduli jkunu mqabbla.

FAQ: Mistoqsijiet u tweġibiet dwar PC/104 u PC/104-Plus

Il-korpi isolanti tal-konnetturi press-fit PC/104 u PC/104 Plus huma disponibbli f'kuluri differenti? Għandhom jiġu ordnati separatament bħala aċċessorji l-assemblaġġi tal-kaxxa għall-konetturi press-fit PC/104 u PC/104 Plus? X'jagħmel il-konetturi PC/104 u PC/104 Plus speċjali?

Il-korpi isolanti tal-konnetturi press-fit PC/104 u PC/104 Plus huma disponibbli f'kuluri differenti?

Il-konnetturi press-fit PC/104 u PC/104 Plus huma disponibbli minn ept fil-griż u l-iswed.

Għandhom jiġu ordnati separatament bħala aċċessorji l-assemblaġġi tal-kaxxa għall-konetturi press-fit PC/104 u PC/104 Plus?

L-assemblaġġ tal-gwida, li jissostni l-pin tal-konnessjoni matul il-proċess ta' inserzjoni, huwa parti mill-apparat standard għall-konnekturi press-fit.

X'jagħmel il-konetturi PC/104 u PC/104 Plus speċjali?

Il-konnetturi PC/104 u PC/104-Plus jinkludu t-teknoloġija press-fit Tcom press® ta' ept, ippruvata u ttestjata. Barra minn hekk, dawn il-konnetturi jippermettu distanzi tal-pitch fuq il-PCB ta' 15.24 mm u 22 mm.
