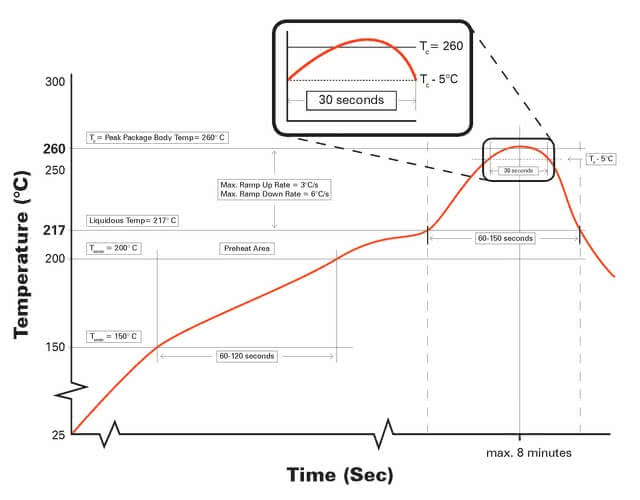

Fl-SMT (li hija l-abbrevjazzjoni ta' Surface Mount Technology), il-konnetturi jiġu saldjati fuq il-wiċċ tal-bord tal-ċirkwit stampat billi jintużaw pads ta' kuntatt saldjabbli. Biex dan isir, il-komponenti jiġu saldjati fuq il-pads tas-solder maħtura billi jintuża pasta tas-solder f'forn tar-reflow. Il-zoni individwali tal-forn l-ewwel jiddisinġu s-solder. Imbagħad it-temperatura titnaqqas bil-mod biex is-solder jissaħħan u jsir solidu.
B'din it-teknika, il-bordijiettal-ċirkwit stampat jistgħu jiġu ppopolati fuq iż-żewġ naħat. Barra minn hekk, il-konnetturi miniaturizzati b'pitch ta' 0.5 mm jippermettu assemblar lijiffranka ħafna spazju, u b'hekk il-komponenti jistgħu jiġu manifatturati iżgħar u b'mod aktar kosteffettiv.

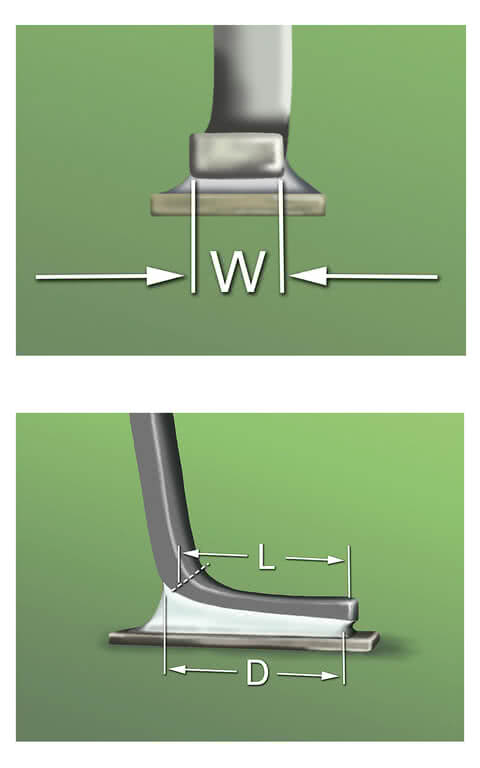

Jekk it-tul tas-saqajn (L) huwa inqas minn tliet wisa' terminali (W), it-tul minimu tal-ġonċjoni tas-solder fuq in-naħa (D) huwa 100% (L).
Jekk jiġu osservati ċerti speċifikazzjonijiet, it-teknoloġija tal-montaġġ fuq il-wiċċ hija sempliċi biex tintuża.
Il-lugg tas-solder, il-pad tas-solder u l-paste tas-solder iridu jkunu kompatibbli ma' xulxin biex jipproduċu ġonżjoni tas-solder li tikkonforma mal-istandard IPC-A-610. IPC-A-610 issa saret l-istandard globali, u għalhekk il-manifatturi tal-konnetturi huma wkoll mitluba jiddisinjaw il-prodotti tagħhom skont dan l-istandard, bil-għan li jottimizzaw il-kwalità u l-affidabbiltà tal-prodott. Per eżempju, il-konnettur SMT ġdid Zero8 minn ept ġie ddisinjat biex jilħaq l-ogħla standard tal-Klassi 3 skont l-IPC-A-610 Edizzjoni G, filwaqt li tieħu f'kunsiderazzjoni l-analiżi tal-katina tat-tolleranza. Il-Klassi 3 tal-IPC hija maħsuba għal elettronika ta' prestazzjoni għolja fejn il-fallimenti jridu jiġu esklużi. Il-prodotti klassifikati f'din il-kategorija jridu jiżguraw kontinwament prestazzjoni għolja u affidabbiltà operazzjonali, kif ukoll jippermettu provvista ta' enerġija bla interruzzjoni.
Flimkien ma' wetting ottimali, għandu jintuża biss biżżejjed saldura fil-ġonot tas-saldura biex jiġi żgurat li l-kontorn tat-terminali tal-komponent jibqa' viżibbli. L-angolu bejn qtara ta' solder likwidu u l-materjal bażi jissejjaħ angolu ta' kuntatt; dan m'għandux jaqbeż il-90°. Il-wiċċ tal-ġonot tas-solder għandu jkun konkav fil-forma u jkollu naħa ċatta u mnaqqxa fit-terminal li għandu jiġi ssolderjat. L-iktar ħruġ massimu tal-ponta u l-iktar ħruġ laterali għandhom jiġu magħżula sabiex il-minimu ta' spazju elettriku ma jiġix kompromess. Fil-każ ta' ħruġ laterali, trid tiġi meħuda wkoll kawtela biex tiġi żgurata li l-ħruġ ma jkunx akbar minn 25% tal-wisa' tat-terminal. It-tul tas-saqajn ffurmat, il-ħoxna tat-terminal u l-wisa' tat-terminal jiddependu mid-disinn tal-komponent.
Is-solder fis-saqajn għandu jitwessa' lil hinn mill-ħoxna tat-terminal, u jilħaq mill-inqas iċ-ċentru tal-kurva esterna u, fl-ogħla każ, il-kurva ta' fuq tat-terminal. Il-kurva tat-terminal m'għandhiex timtela u l-ħadid tas-solder m'għandux jmiss il-korp tal-komponent. Il-wisa' minima fl-aħħar tal-ġonta tas-solder trid tkun 75% tal-wisa' tat-terminal. It-tul minimu tal-ġonot tas-solder fuq in-naħa għandu jkun ugwali għat-tul tas-saqajn (jekk it-tul tas-saqajn < 3 x wisa' tat-terminal), jew ikun ugwali għal jew akbar minn tliet wisa' tat-terminal (jekk it-tul tas-saqajn > 3 x wisa' tat-terminal). Il-volum, it-tensjoni tal-wiċċ tas-solder u d-daqs tal-erja li tista' tiġi mxarrba huma deċiżivi għall-forma tal-menisku.
Barra minn hekk, il-wiċċijiet għandhom ikunu konnessi ma' xulxin f'kurva tangenzjali. Din il-formazzjoni konkava hija dik li tissejjaħ menisku. Rigward in-naddafa tal-ġonot tas-solder, m'għandux ikun hemm residwi tas-solder barra mill-ġonot, u l-ġonot innifsu għandu jkun nadif u uniformi.
Madankollu, żbalji jistgħu dejjem iseħħu waqt il-pożizzjonament mill-magna tal-pożizzjonament jew matul il-proċess ta' saldjar sussegwenti. Dawn jidhru, pereżempju, bħala komponenti nieqsa jew poġġuti b'mod żbaljat.
Żbalji oħra jistgħu jinkludu komponenti mdawwra jew mhux allinjati, konnessjonijiet tal-komponenti (pins) li mhumiex imsolderjati jew imsolderjati b'mod insuffiċjenti, jew ċirkwiti qosra u kontaminazzjoni bejn il-pins. Hawnhekk tidħol fis-seħħ l-ispezzjoni ottika awtomatika (AOI). Huwa jintuża biex jinvestiga PCB vojta, substrati ċeramiċi, stampa tal-paste, proċessi ta' assemblar u biex jissorvelja s-soldering. Il-konnetturi
SMT żviluppati minn ept mhux biss għandhom il-ġeometrija tal-kuntatt ottimali għal soldering affidabbli, iżda huma wkoll adattati għall-ispezzjoni ottika awtomatika.
Vantaġġi tal-konetturi SMT
Bil-konetturi SMT tagħna, tibbenefika minn vantaġġi ewlenin għall-applikazzjonijiet awtomobbli tiegħek:
Miniaturizzazzjoni tal-konnetturi – aktar spazju għall-elettronika, assemblaġġi aktar kompatti.
Tnaqqis fl-ispejjeż – m'hemmx bżonn toqob fil-bord tal-ċirkwit stampat.
Tiffranka fil-piż – grazzi għall-eliminazzjoni tal-kejbils ta' konnessjoni, ideali għall-kostruzzjoni ħafifa.
Kwalità ogħla fil-manifattura – ebda kontaminazzjoni minn qtugħ u tgħawwiġ tal-wajers.
Produzzjoni aktar mgħaġġla tal-apparat – proċessi ottimizzati, żminijiet ta' twassil iqsar.
Assemblea PCB b'żewġ naħat – libertà massima fid-disinn.
Naħa ta' taħt lixxa tal-bord – integrazzjoni perfetta f'assemblaġġi kumplessi.
