Konetturi rigidi skont IEC 61076-4-101, pass ta' 2 mm

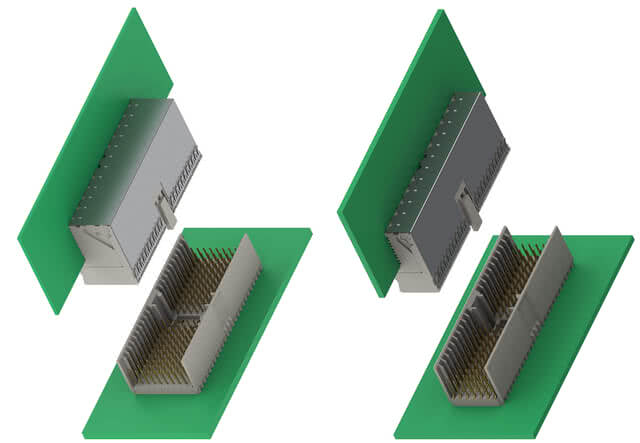

Densità għolja ta' kuntatt: Is-serje hm2.0 ta' konnetturi hard-metric ġiet żviluppata skont l-istandard internazzjonali IEC 61076-4-101. Il-konnettur protett b'pass ta' 2.0 mm huwa adattat għal applikazzjonijiet li jeħtieġu densità għolja ta' kuntatti u affidabbiltà. Għalhekk, is-sistema ta' konnetturi hija popolari ħafna fis-settur tal-backplane. L-istandardizzazzjoni tiżgura kompatibilità bejn konnetturi minn manifatturi differenti.
Karatteristiċi
- Firxa wiesgħa ta' disinji
- Konetturi modulari b'pass ta' 2 mm
- 5 jew 8 ringieli ta'
- sinjali 12 tulijiet differenti ta'
- pinijiet Pinout personalizzat disponibbli Disponibbli
- b'protezzjoni jew mingħajrha
- Rati ta' trasferiment tad-dejta sa 3.125 Gbit/s possibbli
- Disinn
- robust Aċċessorji bħal kopri u sistemi ta' kodifikazzjoni
Applikazzjonijiet
- Sistemi tan-Netwerk
- tat-Telekomunikazzjonijiet CompactPCI
- Teknoloġija Medika
- Kompjuters Industrijali (IPC)
hm2.0: Ħarsa ġenerali
Filtru
lasti

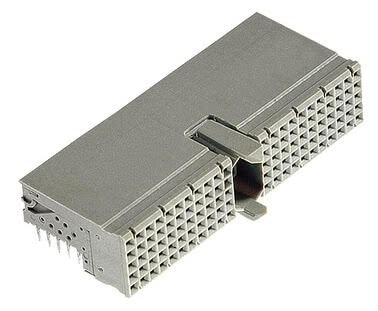

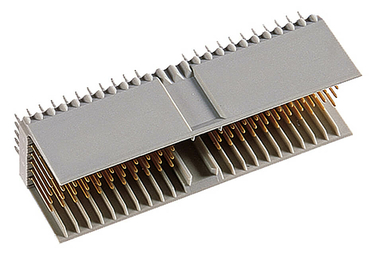

Strixxa terminali hm2.0, tip A Oġġett nru. 244-11000-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip A Oġġett nru. 244-11300-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip A Oġġett nru. 244-11305-15
Numru ta' poli: 90, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip A Oġġett nru. 244-11306-15
Numru ta' poli: 90, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 strixxa ta' konnetturi tat-tip AB25 Oġġett nru. 244-61000-15
Numru ta' poli: 125, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 strixxa ta' konnetturi tat-tip AB25 Oġġett nru. 244-61300-15
Numru ta' poli: 125, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

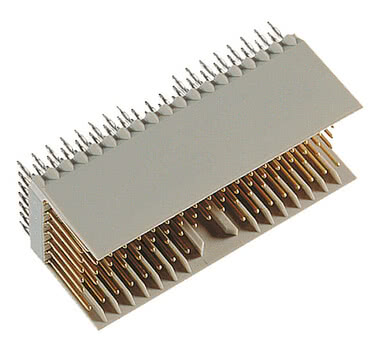

Konnettur pin HM2.0, tip AB19 Oġġett nru. 244-63000-15
Numru ta' poli: 95, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Konnettur pin HM2.0, tip AB19 Oġġett nru. 244-63300-15
Numru ta' poli: 95, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

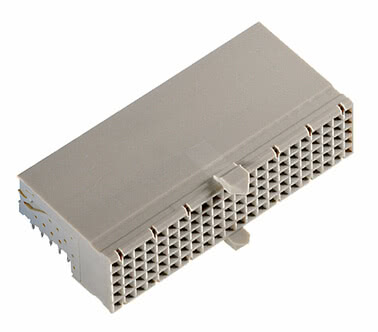

Konnettur pin HM2.0, tip AB22 Oġġett nru. 244-62000-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Konnettur pin HM2.0, tip AB22 Oġġett nru. 244-62300-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

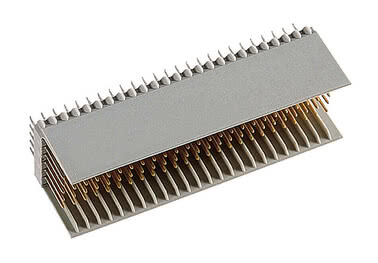

Strixxa terminali hm2.0, tip B25 Oġġett nru. 244-21000-15
Numru ta' poli: 125, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip B25 Oġġett nru. 244-21300-15
Numru ta' poli: 125, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip B19 Oġġett nru. 244-23000-15
Numru ta' poli: 95, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip B19 Oġġett nru. 244-23300-15
Numru ta' poli: 95, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip B22 Oġġett nru. 244-22000-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip B22 Oġġett nru. 244-22300-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

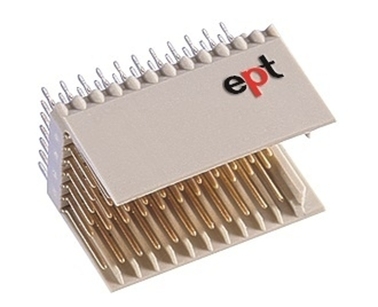

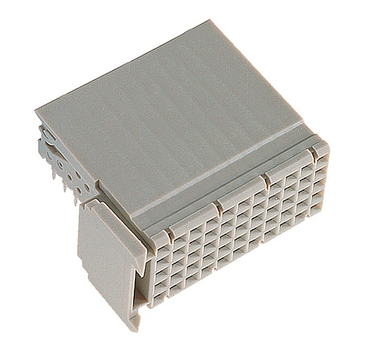

Konnettur pin HM2.0, tip C Oġġett nru. 244-31000-15
Numru ta' poli: 55, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Konnettur pin HM2.0, tip C Oġġett nru. 244-31300-15
Numru ta' poli: 55, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, b'protezzjoni, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

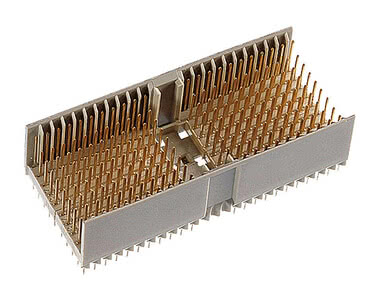

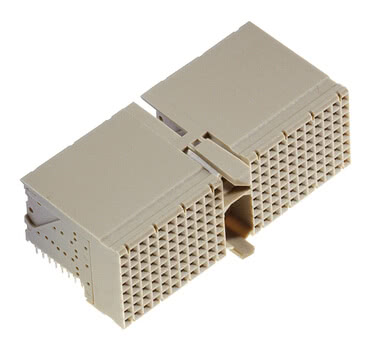

Konnettur pin HM2.0, tip D Oġġett nru. 246-11000-15
Numru ta' poli: 176, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, disponibbli b'protezzjoni jew mingħajrha, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Konnettur pin HM2.0, tip D Oġġett nru. 246-11300-15
Numru ta' poli: 176, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, disponibbli b'protezzjoni jew mingħajrha, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

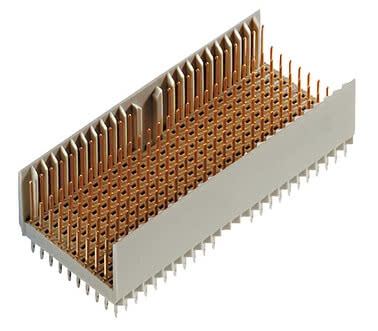

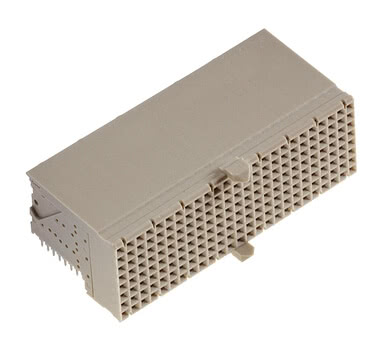

hm2.0 strixxa terminali tat-tip DE Oġġett nru. 246-61000-15
Numru ta' poli: 200, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, disponibbli b'protezzjoni jew mingħajrha, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 strixxa terminali tat-tip DE Oġġett nru. 246-61300-15
Numru ta' poli: 200, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, disponibbli b'protezzjoni jew mingħajrha, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

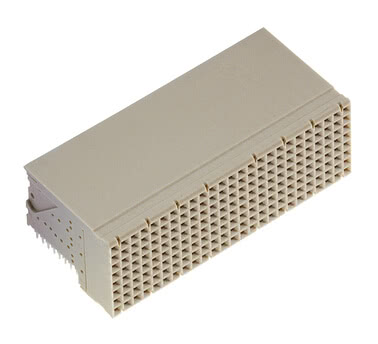

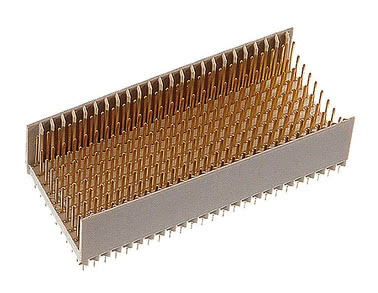

Konnettur pin HM2.0, tip E Oġġett nru. 246-21000-15
Numru ta' poli: 200, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, disponibbli b'protezzjoni jew mingħajrha, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Konnettur pin HM2.0, tip E Oġġett nru. 246-21300-15
Numru ta' poli: 200, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, disponibbli b'protezzjoni jew mingħajrha, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

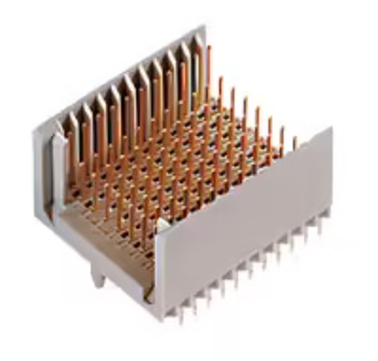

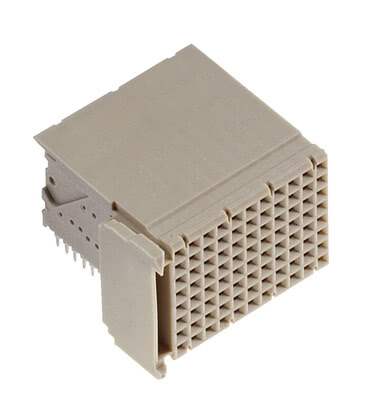

Strixxa terminali hm2.0, tip F Oġġett nru. 246-31000-15
Numru ta' poli: 88, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, disponibbli b'protezzjoni jew mingħajrha, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxa terminali hm2.0, tip F Oġġett nru. 246-31300-15
Numru ta' poli: 88, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, disponibbli b'protezzjoni jew mingħajrha, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

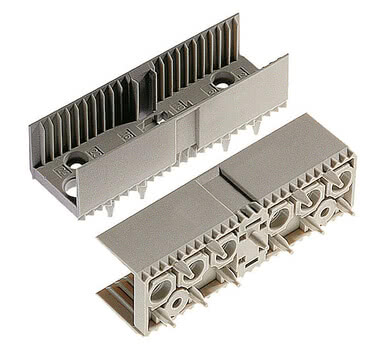

hm2.0 strixxa terminali tat-tip L Oġġett nru. 244-51000
għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Qawwa

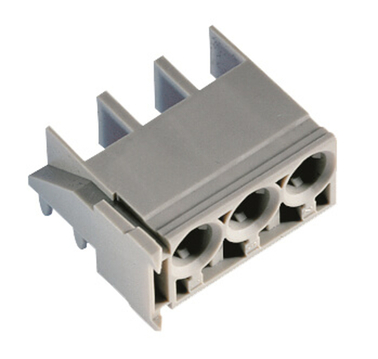

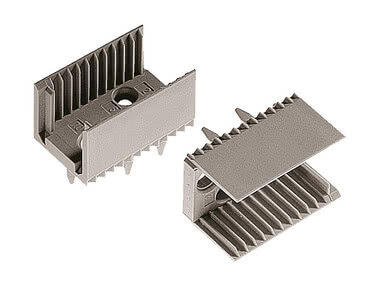

Konnettur pin HM2.0, tip N Oġġett nru. 244-52000
għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Qawwa
Strixxa terminali hm2.0, tip A15 Oġġett nru. 244-13000-15
Numru ta' poli: 60, Itwalija tal-konnessjoni 2.9 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, mingħajr schermar, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Strixxi tal-blade
Blokka terminali hm2.0, tip A Oġġett nru. 243-11010-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11310-15
Numru ta' poli: 154, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11322-15
Numru ta' poli: 154, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11323-15
Numru ta' poli: 100, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11360-15F
Numru ta' poli: 154, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11709-15F
Numru ta' poli: 100, Itwalija tal-konnessjoni 16 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11710-15F
Numru ta' poli: 154, Itwalija tal-konnessjoni 16 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11715-15F
Numru ta' poli: 154, Itwalija tal-konnessjoni 16 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11734-15F
Numru ta' poli: 154, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

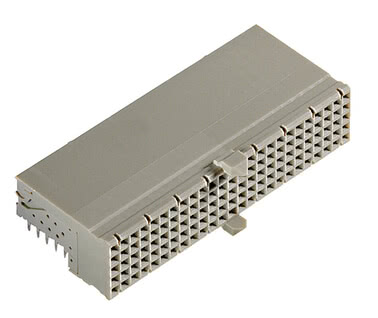

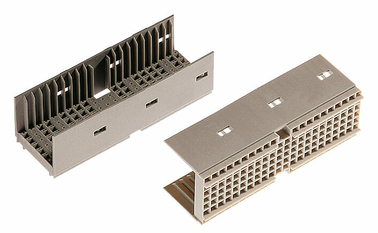

Blokka terminali hm2.0, tip AB25 Oġġett nru. 243-61010-15
Numru ta' poli: 125, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB25 Oġġett nru. 243-61310-15
Numru totali 169, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB25 Oġġett nru. 243-61320-15
Numru totali 169, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB25 Oġġett nru. 243-61360-15F
Numru totali 169, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

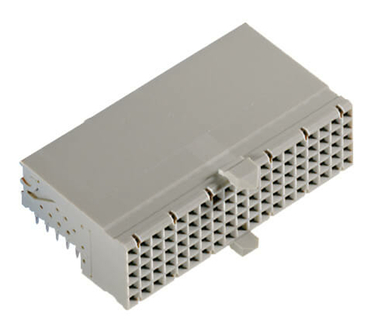

Blokka terminali hm2.0, tip AB19 Oġġett nru. 243-63010-15
Numru ta' poli: 95, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB19 Oġġett nru. 243-63310-15
Numru ta' poli: 127, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB19 Oġġett nru. 243-63320-15
Numru ta' poli: 127, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB19 Oġġett nru. 243-63360-15F
Numru ta' poli: 127, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

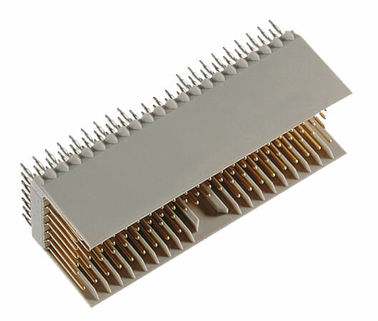

Blokka terminali hm2.0, tip AB22 Oġġett nru. 243-62010-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB22 Oġġett nru. 243-62310-15
Numru ta' poli: 146, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB22 Oġġett nru. 243-62320-15
Numru ta' poli: 146, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip AB22 Oġġett nru. 243-62360-15F
Numru ta' poli: 146, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B25 Oġġett nru. 243-21010-15
Numru ta' poli: 125, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B25 Oġġett nru. 243-21020-15
Numru ta' poli: 125, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B25 Oġġett nru. 243-21310-15
Numru ta' poli: 175, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B25 Oġġett nru. 243-21320-15
Numru ta' poli: 175, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

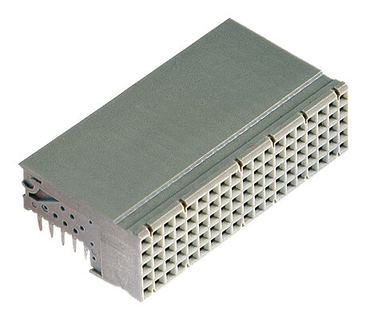

Blokka terminali hm2.0, tip B19 Oġġett nru. 243-23310-15
Numru ta' poli: 95, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B19 Oġġett nru. 243-23320-15
Numru ta' poli: 133, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B19 Oġġett nru. 243-23360-15F
Numru ta' poli: 133, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B19 Oġġett nru. 243-23361-15F
Numru ta' poli: 133, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B19 Oġġett nru. 243-23371-15F
Numru ta' poli: 133, Itwalija tal-konnessjoni 16 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B19 Oġġett nru. 243-23700-15F
Numru ta' poli: 133, Itwalija tal-konnessjoni 16 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B19 Oġġett nru. 243-23716-15F
Numru ta' poli: 133, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit

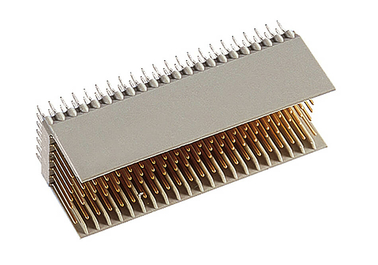

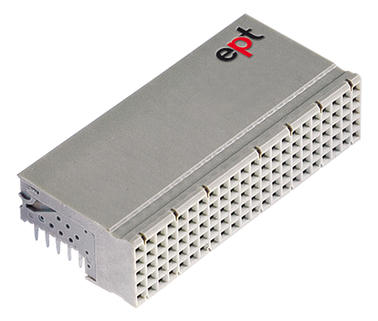

Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22310-15
Numru ta' poli: 154, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22311-15
Numru ta' poli: 154, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22312-15
Numru ta' poli: 132, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22320-15
Numru ta' poli: 154, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22351-15F
Numru ta' poli: 132, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22360-15F
Numru ta' poli: 154, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22361-15F
Numru ta' poli: 154, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22371-15F
Numru ta' poli: 154, Itwalija tal-konnessjoni 16 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip B22 Oġġett nru. 243-22734-15F
Numru ta' poli: 154, Itwalija tal-konnessjoni 14.5 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip C Oġġett nru. 243-31010-15
Numru ta' poli: 55, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip C Oġġett nru. 243-31020-15
Numru ta' poli: 55, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip C Oġġett nru. 243-31310-15
Numru ta' poli: 77, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip C Oġġett nru. 243-31320-15
Numru ta' poli: 77, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip D Oġġett nru. 245-11010-15
Numru ta' poli: 176, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip D Oġġett nru. 245-11310-15
Numru ta' poli: 220, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip DE Oġġett nru. 245-61010-15
Numru ta' poli: 200, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip DE Oġġett nru. 245-61310-15
Numru ta' poli: 244, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip E Oġġett nru. 245-21010-15
Numru ta' poli: 200, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip E Oġġett nru. 245-21310-15
Numru ta' poli: 250, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip F Oġġett nru. 245-31010-15
Numru ta' poli: 88, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip F Oġġett nru. 245-31310-15
Numru ta' poli: 110, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip L Oġġett nru. 243-51000
għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Qawwa
Blokka terminali hm2.0, tip M Oġġett nru. 243-41010-15
Numru ta' poli: 55, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Qawwa
Blokka terminali hm2.0, tip M Oġġett nru. 243-41310-15
Numru ta' poli: 77, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Qawwa
Blokka terminali hm2.0, tip N Oġġett nru. 243-52000
għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Qawwa
Blokka terminali hm2.0, tip A15 Oġġett nru. 243-13010-15
Numru ta' poli: 60, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A15 Oġġett nru. 243-13020-15
Numru ta' poli: 60, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A15 Oġġett nru. 243-13310-15
Numru ta' poli: 84, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Blokka terminali hm2.0, tip A Oġġett nru. 243-11321-15
Numru ta' poli: 154, Itwalija tal-konnessjoni 3.7 mm, għal ħxuna tal-PCB > 2.2 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
Aċċessorji
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8011
għal strixxi tar-rebbiegħa HM, Kannella tal-ġewż RAL 8011
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8012
għal strixxi tar-rebbiegħa HM, Aħmar Fruttella RAL 3018, Speċifikazzjoni tat-Telefonija
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8013
għal strixxi tar-rebbiegħa HM, Blu RAL 4005
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8014
għal strixxi tar-rebbiegħa HM, Blu brillanti RAL 5007, 5.0 V V cPCI
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8021
għal strixxi tar-rebbiegħa HM, Vjaġġa Aħdar RAL 6011
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8031
għal strixxi tar-rebbiegħa HM, Isfar tal-kadmju RAL 1021, 3.3 Fil-cPCI
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8032
għal strixxi tar-rebbiegħa HM, Gris Slate RAL 7015
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8033
għal strixxi tar-rebbiegħa HM, Blu tal-azzar RAL 5011
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8034
għal strixxi tar-rebbiegħa HM, Pastellorange RAL 2003
Perpendikulari
hm2.0 Insert għall-kodifikazzjoni għall-konnettur femminili Oġġett nru. 244-8041
għal strixxi tar-rebbiegħa HM, Isfar okra RAL 1024
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8011
għal strixxi ta' kejl HM, Kannella tal-ġewż RAL 8011
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8012
għal strixxi ta' kejl HM, Aħmar Fruttella RAL 3018, Speċifikazzjoni tat-Telefonija
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8013
għal strixxi ta' kejl HM, Blu RAL 4005
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8014
għal strixxi ta' kejl HM, Blu brillanti RAL 5007, 5.0 V V cPCI
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8021
għal strixxi ta' kejl HM, Vjaġġa Aħdar RAL 6011
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8031
għal strixxi ta' kejl HM, Isfar tal-kadmju RAL 1021, 3.3 Fil-cPCI
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8032
għal strixxi ta' kejl HM, Gris Slate RAL 7015
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8033
għal strixxi ta' kejl HM, Blu tal-azzar RAL 5011
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8034
għal strixxi ta' kejl HM, Pastellorange RAL 2003
Perpendikulari
hm2.0 strixxa ta' għoqod tal-inseriment tal-kodiċi Oġġett nru. 243-8041
għal strixxi ta' kejl HM, Isfar okra RAL 1024
Perpendikulari
hm2.0 plaka tal-iskjield t'isfel, tip A Oġġett nru. 244-11600-1
22 kuntatti, Itwalija tal-konnettur: 3.4 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 plaka tal-iskjield t'isfel, tip B25 Oġġett nru. 244-21600-1
25 kuntatti, Itwalija tal-konnettur: 3.4 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 plaka tal-iskjield t'isfel, tip B19 Oġġett nru. 244-23600-1
19 kuntatti, Itwalija tal-konnettur: 3.4 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 plaka tal-iskjield t'isfel, tip B22 Oġġett nru. 244-22600-1
22 kuntatti, Itwalija tal-konnettur: 3.4 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 plaka tal-iskjield t'isfel, tip C Oġġett nru. 244-31600-1
11 kuntatti, Itwalija tal-konnettur: 3.4 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 plaka tal-iskjield t'isfel, tip D Oġġett nru. 246-11600-1
22 kuntatti, Itwalija tal-konnettur: 3.4 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 plaka tal-iskjield t'isfel, tip E Oġġett nru. 246-21600-1
25 kuntatti, Itwalija tal-konnettur: 3.4 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 plaka tal-iskjield t'isfel, tip F Oġġett nru. 246-31600-1
11 kuntatti, Itwalija tal-konnettur: 3.4 mm, għal ħoxna tal-PCB ta' mill-inqas 1.44 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Teknoloġija press-fit
hm2.0 Għatu A Oġġett nru. 243-5525-1/1
għal ħxuna tal-PCB ta' 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu A Oġġett nru. 243-5525-2/1
għal ħoxna tal-PCB ta' 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu A Oġġett nru. 243-5525-3/1
għal ħxuna tal-PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu A Oġġett nru. 243-5525-4/1
għal ħxuna tal-PCB ta' 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu A Oġġett nru. 243-5525-5/1
għal ħxuna tal-PCB inqas minn 2.4 mm, x = 6.3 mm, y = 16.75 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB19 Oġġett nru. 243-5719-1/1
għal ħxuna tal-PCB ta' 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB19 Oġġett nru. 243-5719-2/1
għal ħoxna tal-PCB ta' 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB19 Oġġett nru. 243-5719-3/1
għal ħxuna tal-PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB19 Oġġett nru. 243-5719-4/1
għal ħxuna tal-PCB ta' 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB19 Oġġett nru. 243-5719-5/1
għal ħxuna tal-PCB inqas minn 2.4 mm, x = 6.3 mm, y = 16.75 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB22 Oġġett nru. 243-5722-1/1
għal ħxuna tal-PCB ta' 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB22 Oġġett nru. 243-5722-2/1
għal ħoxna tal-PCB ta' 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB22 Oġġett nru. 243-5722-3/1
għal ħxuna tal-PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB22 Oġġett nru. 243-5722-4/1
għal ħxuna tal-PCB ta' 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB22 Oġġett nru. 243-5722-5/1
għal ħxuna tal-PCB inqas minn 2.4 mm, x = 6.3 mm, y = 16.75 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB25 Oġġett nru. 243-5725-1/1
għal ħxuna tal-PCB ta' 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB25 Oġġett nru. 243-5725-2/1
għal ħoxna tal-PCB ta' 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB25 Oġġett nru. 243-5725-3/1
għal ħxuna tal-PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB25 Oġġett nru. 243-5725-4/1
għal ħxuna tal-PCB ta' 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu AB25 Oġġett nru. 243-5725-5/1
għal ħxuna tal-PCB inqas minn 2.4 mm, x = 6.3 mm, y = 16.75 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B25 Oġġett nru. 243-5625-1/1
għal ħxuna tal-PCB ta' 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B25 Oġġett nru. 243-5625-2/1
għal ħoxna tal-PCB ta' 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B25 Oġġett nru. 243-5625-3/1
għal ħxuna tal-PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B25 Oġġett nru. 243-5625-4/1
għal ħxuna tal-PCB ta' 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B25 Oġġett nru. 243-5625-5/1
għal ħxuna tal-PCB inqas minn 2.4 mm, x = 6.3 mm, y = 16.75 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B19 Oġġett nru. 243-5619-1/1
għal ħxuna tal-PCB ta' 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B19 Oġġett nru. 243-5619-2/1
għal ħoxna tal-PCB ta' 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B19 Oġġett nru. 243-5619-3/1
għal ħxuna tal-PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B19 Oġġett nru. 243-5619-4/1
għal ħxuna tal-PCB ta' 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B19 Oġġett nru. 243-5619-5/1
għal ħxuna tal-PCB inqas minn 2.4 mm, x = 6.3 mm, y = 16.75 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B22 Oġġett nru. 243-5622-1/1
għal ħxuna tal-PCB ta' 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B22 Oġġett nru. 243-5622-2/1
għal ħoxna tal-PCB ta' 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B22 Oġġett nru. 243-5622-3/1
għal ħxuna tal-PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B22 Oġġett nru. 243-5622-4/1
għal ħxuna tal-PCB ta' 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu B22 Oġġett nru. 243-5622-5/1
għal ħxuna tal-PCB inqas minn 2.4 mm, x = 6.3 mm, y = 16.75 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu C Oġġett nru. 243-5511-1/1
għal ħxuna tal-PCB ta' 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu C Oġġett nru. 243-5511-2/1
għal ħoxna tal-PCB ta' 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu C Oġġett nru. 243-5511-3/1
għal ħxuna tal-PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu C Oġġett nru. 243-5511-4/1
għal ħxuna tal-PCB ta' 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
hm2.0 Għatu C Oġġett nru. 243-5511-5/1
għal ħxuna tal-PCB inqas minn 2.4 mm, x = 6.3 mm, y = 16.75 mm, Ittestjat skont IEC 61076-4-101
Perpendikulari
Numri differenti ta' poli? Għoli differenti tal-pila? Kisi alternattivi għall-kuntatti? Varjanti b'konfigurazzjonijiet speċjali? Kuntatti segwenti?
Karatteristiċi
Il-konetturi hm2.0 jintużaw, fost affarijiet oħra, fil-CompactPCI. Dan huwa standard tal-PICMG għas-sistemi ta' livell għoli li jużaw teknoloġija ta' 19-il pulzier b'backplane passiv. Grazzi għad-disinn robust tagħhom u r-rati ta' trasferiment tad-dejta sa 3.125 Gbit/s, huma adattati għal rekwiżiti eżiġenti f'termini ta' prestazzjoni, robustizza u affidabbiltà. Il-konnettur hm2.0 qed jintuża dejjem aktar f'applikazzjonijiet industrijali, peress li għandu sistema ta' qabbla robusta u, b'pass ta' 2 mm, joffri densità għolja ta' kuntatti. Il-konnettur huwa disponibbli b'5 jew 8 ringieli ta' sinjali u b'12 tulijiet differenti ta' pinijiet.
Dettalji f'ħarsa waħda
Dettalji f'ħarsa waħda
Aħna nipproduċu konnetturi magħmula apposta u b'adattament preċiż, iddisinjati apposta għall-applikazzjoni tiegħek.
Staqsi dwar konnetturi personalizzati issa
- Numri oħra ta' pinijiet
- Għoli oħra tal-pila
- Kisi alternattivi għall-kuntatt
Staqsi dwar konnetturi personalizzati issa
L-istandard IEC 61076-4-101
Is-serje ta' konnetturi hard-metric ept hm2.0 ġiet żviluppata u manifatturata skont l-istandard internazzjonali IEC 61076-4-101. Dan jiżgura li l-utenti jkollhom standard globali għall-konnessjoni ta' bordijiet taċ-ċirkwit stampat billi jużaw konnetturi b'ħafna pinijiet. Il-bordijiet taċ-ċirkwit stampat jistgħu jinbidlu faċilment minn sistema waħda għal oħra. Parametri ewlenin bħal retensjoni, schermar u kodifikazzjoni jibqgħu kompatibbli f'applikazzjonijiet differenti.
Il-konetturi ept hm2.0 huma ddisinjati b'pass metrik ta' 2 mm. Dawn il-konetturi jistgħu jiġu allinjati faċilment f'ringiela mingħajr ma jinqata' l-pass ta' 2 mm fl-interfaċċji. Din l-arranġament tal-pass joffri vantaġġi partikolari fid-disinn tal-PCB, peress li ma jintilfux spazji ġewwa l-moduli individwali tal-konnettur.
Il-moduli A, D, L u M huma mgħammra b'blokka multifunzjonali. Din tospita l-inserzjonijiet tal-kodifikazzjoni speċifikati mill-istandard. Il-gwidi mifformati jiżguraw allinjament korrett bejn il-konetturi maskili u femminili u jipprevjenu t-twistjar qabel ma jsir il-kuntatt. L-inserzjonijiet tal-kodifikazzjoni jitpoġġew jew jitneħħew billi tuża għodda sempliċi għall-inserzjoni u l-estrazzjoni.
ept toffri erba' tulijiet differenti għan-naħa tal-konnessjoni u tliet tulijiet għan-naħa tal-konnessjoni tal-konetturi maskili hm2.0. It-tulijiet differenti tal-konnessjoni huma meħtieġa biex jiġi żgurat li linji speċifiċi tas-sinjal jew tal-art jiġu stabbiliti jew imneħħija l-ewwel meta jitpoġġew jew jitneħħew l-assemblaġġi. Il-konnessjonijiet twal ta' 11.25 mm huma prinċipalment meħtieġa għar-ringieli ta' schermar z u f.
Biex jiffaċilita l-allinjament u jipprevjeni t-twistjar tal-konnetturi, il-korpi isolanti huma mċamferati fit-tarfijiet. Dawn iċ-ċamferi jiżguraw pożizzjonament preċiż fuq il-bord tal-ċirkwit stampat u jipprovdu l-istabbiltà meħtieġa bejn il-moduli.
Biex jipprevjeni konfużjoni bejn bordijiet tal-ċirkwit stampat, il-kodifikazzjoni tal-konnetturi hija essenzjali f'sistema moderna ta' bus. L-għażla għall-kodifikazzjoni diġà hija speċifikata fl-IEC 61076-4-101. Inserti tal-kodifikazzjoni, kif insejħuhom, jistgħu jitpoġġew b'mod manwali fil-blokka multifunzjonali tat-tipi ta' konnetturi A, D, L u M. L-inserti varji huma kkodifikati bil-kulur u għalhekk jistgħu jiġu identifikati malajr viżwalment.
Il-konetturi ept hm2.0 huma ddisinjati b'pass metrik ta' 2 mm. Dawn il-konetturi jistgħu jiġu allinjati faċilment f'ringiela mingħajr ma jinqata' l-pass ta' 2 mm fl-interfaċċji. Din l-arranġament tal-pass joffri vantaġġi partikolari fid-disinn tal-PCB, peress li ma jintilfux spazji ġewwa l-moduli individwali tal-konnettur.
Il-moduli A, D, L u M huma mgħammra b'blokka multifunzjonali. Din tospita l-inserzjonijiet tal-kodifikazzjoni speċifikati mill-istandard. Il-gwidi mifformati jiżguraw allinjament korrett bejn il-konetturi maskili u femminili u jipprevjenu t-twistjar qabel ma jsir il-kuntatt. L-inserzjonijiet tal-kodifikazzjoni jitpoġġew jew jitneħħew billi tuża għodda sempliċi għall-inserzjoni u l-estrazzjoni.
ept toffri erba' tulijiet differenti għan-naħa tal-konnessjoni u tliet tulijiet għan-naħa tal-konnessjoni tal-konetturi maskili hm2.0. It-tulijiet differenti tal-konnessjoni huma meħtieġa biex jiġi żgurat li linji speċifiċi tas-sinjal jew tal-art jiġu stabbiliti jew imneħħija l-ewwel meta jitpoġġew jew jitneħħew l-assemblaġġi. Il-konnessjonijiet twal ta' 11.25 mm huma prinċipalment meħtieġa għar-ringieli ta' schermar z u f.
Biex jiffaċilita l-allinjament u jipprevjeni t-twistjar tal-konnetturi, il-korpi isolanti huma mċamferati fit-tarfijiet. Dawn iċ-ċamferi jiżguraw pożizzjonament preċiż fuq il-bord tal-ċirkwit stampat u jipprovdu l-istabbiltà meħtieġa bejn il-moduli.
Biex jipprevjeni konfużjoni bejn bordijiet tal-ċirkwit stampat, il-kodifikazzjoni tal-konnetturi hija essenzjali f'sistema moderna ta' bus. L-għażla għall-kodifikazzjoni diġà hija speċifikata fl-IEC 61076-4-101. Inserti tal-kodifikazzjoni, kif insejħuhom, jistgħu jitpoġġew b'mod manwali fil-blokka multifunzjonali tat-tipi ta' konnetturi A, D, L u M. L-inserti varji huma kkodifikati bil-kulur u għalhekk jistgħu jiġu identifikati malajr viżwalment.
Modularità tas-sistema hm2.0
Il-moduli ept hm2.0 joffru firxa ta' għażliet biex jottimizzaw densitajiet għoljin ta' kuntatti, partikolarment meta jkunu kombinati ma' konnessjonijiet koassjali jew fibru-ottiku. Bl-użu tal-modulu Tip A,
jistgħu jinħolqu assemblaġġi ta' konnetturi ta' tul ta' 50 mm f'inkrementi ta' 25 mm sa kwalunkwe tul totali mixtieq.
Il-konnetturi b'blokka multifunzjoni (Tipi A, M, L) huma preferibbilment pożizzjonati fil-bidu ta' ringiela ta' konnetturi. Min-naħa l-oħra, il-moduli tat-Tip B huma pożizzjonati biss bejn moduli oħra.
Il-moduli tat-Tip C u N ta' 25 mm huma pożizzjonati fl-aħħar ta' ringiela ta' konnetturi minħabba l-protezzjoni tagħhom kontra l-polarità invertita. Il-assemblar korrett tal-moduli huwa żgurat mill-inserzjonijiet tal-kodiċifikazzjoni fil-blokka multifunzjoni u mill-moduli tat-Tip C u N.
jistgħu jinħolqu assemblaġġi ta' konnetturi ta' tul ta' 50 mm f'inkrementi ta' 25 mm sa kwalunkwe tul totali mixtieq.
Il-konnetturi b'blokka multifunzjoni (Tipi A, M, L) huma preferibbilment pożizzjonati fil-bidu ta' ringiela ta' konnetturi. Min-naħa l-oħra, il-moduli tat-Tip B huma pożizzjonati biss bejn moduli oħra.
Il-moduli tat-Tip C u N ta' 25 mm huma pożizzjonati fl-aħħar ta' ringiela ta' konnetturi minħabba l-protezzjoni tagħhom kontra l-polarità invertita. Il-assemblar korrett tal-moduli huwa żgurat mill-inserzjonijiet tal-kodiċifikazzjoni fil-blokka multifunzjoni u mill-moduli tat-Tip C u N.
hm2.0 għal applikazzjonijiet ta' veloċità għolja
Il-konnetturi hm2.0 ta' ept jippermettu applikazzjonijiet ta' veloċità għolja. Taħt il-kundizzjonijiet imsemmija hawn taħt, ġew dimostrati rati ta' trasferiment tad-dejta sa 3.125 Gbit/s.
- Żewġ pari ta' konnetturi hm2.0 minn ept
- Żewġ bordijiet standard FR4, 1.6 mm ħoxna b'tul tal-linja ta' 115 mm Bord backplane
- standard FR4, 4.4 mm ħoxna b'tul tal-linja ta' 400 mm Għandha
- tingħata attenzjoni partikolari lill-iżbalji fil-konnessjoni, l-effett tal-ġilda, u t-telf dielettriku matul id-disinn tal-applikazzjoni.
Ninsabu kuntenti li nipprovdulek aktar dettalji u letteratura teknika rilevanti dwar applikazzjonijiet ta' veloċità għolja li jużaw konnetturi hm2.0. Jekk jogħġbok, tħossokx skomdu tikkuntattjana.
FAQ: Mistoqsijiet u tweġibiet dwar hm2.0
Liema rata ta' trasferiment tad-dejta huma adattati l-konnetturi hm2.0? Huwa possibbli li jiġu installati komponenti b'pressjoni fl-istess toqba tal-PCB fuq iż-żewġ naħat billi tuża sistema ta' backplane hm2.0?
Liema rata ta' trasferiment tad-dejta huma adattati l-konnetturi hm2.0?
Il-konnetturi hm2.0 jappoġġjaw rati ta' trasferiment tad-dejta sa 3.125 Gbit/s.
Huwa possibbli li jiġu installati komponenti b'pressjoni fl-istess toqba tal-PCB fuq iż-żewġ naħat billi tuża sistema ta' backplane hm2.0?
Le, sfortunatament dan mhux possibbli. Madankollu, sibna soluzzjoni oħra għal dan. Il-barrieri konnetturi dritti huma wkoll disponibbli b'pinijiet twal. Dan ifisser li, wara l-proċess ta' inserzjoni, kopertura tiġi ppressata fuq in-naħa ta' wara tal-backplane. Dan jippermetti li l-bordijiet ta' transizzjoni ta' wara jitqabblu wkoll minn wara.
