One27 cable assembly, varjant 130 Oġġett nru. 404-62NN-LLL-130-1
Bħal fl-illustrazzjoni
- In-numri tal-pali minn 12 sa 80
- contact wipe 1.5 mm
- AWG 30/7 pitch ribbon cable 0.635 mm b'tul tal-kejbil li jista' jiġi magħżul liberament minn 30 sa 999 mm
- Assemblarju bl-użu tal-insulation displacement connection (IDC) (IDC)
- Tip ta' kejbil TPE-S: -55°C sa +125°C (meta jkun mistrieħ)
- wajer kulurit fuq A1
Kejbil għall-bord
Densità għolja
Disinni
Informazzjoni oħra
beschr_request
Speċifikazzjonijiet tekniċi
Il-bażiċi
| In-numru ta' kuntatti | 12 - 80 |
|---|---|
| Teknoloġija tal-konnessjoni | SMT |
| Temperatura ta' operazzjoni | -55°C sa +125°C |
Materjal
| korp ta' insulazzjoni | LCP, UL 94 V-0 (IDC female connector) TPE-ET S (kejbil) |
|---|---|
| Valur CTI IEC 60112 | 175 (IDC female connector) |
| Dettalji ta' kuntatt | Alleazzjoni tal-kopru (IDC female connector) Kopru tinnjat (kejbil) |
| Kisi ta' kuntatt | gold over palladium-nickel over nickel (IDC female connector) |
| Żona ta' konnessjoni | tin over nickel |
Mekkaniċi
| Dimensjoni tal-grilja | 1.27 mm (IDC female connector) 0.635 mm (kejbil) |
|---|---|
| Forza ta' kuntatt għal kull kuntatt | ≤ 0.5 N |
| Trazzjoni għal kull kuntatt | ≥ 0.1 N |
| ħajja tas-servizz IEC 60512-9-1 | performance level 1: 500 mating cycles |
| Sigurtà tal-overlap | 0.9 mm |
| Kontenut doppju | 1.5 mm |
| Offset ċentrali | ± 0.7 mm |
| Disallinjament assjali fl-istat imwaħħal (x/y) | ± 0.4 mm |
| Offset angolari tal-assi longitudinali | ± 4° |
| Offset angolari tal-assi trasversali | ± 2° |
Elettriku
| kurrent operattiv | 1.3 A f'25°C |
|---|---|
| Voltġġ ta' operazzjoni | 48 V |
| Voltġġ tat-test | 1000 V |
| Reżistenza 'l quddiem | Massimu 354 Ω/km f'20°C (kejbil) |
| Distanza ta' ċarenza u ta' creepage | mill-inqas 0.4 mm |
Approvazzjonijiet / Konformità
| Fajl UL | E130314 u E493123 |
|---|---|
| Ambjent | Konformi ma' RoHS |
Modifiki
Fuq talba, nistgħu wkoll nipprovdulek
- stili oħra
ippakkjar
Borżijiet ESD
10

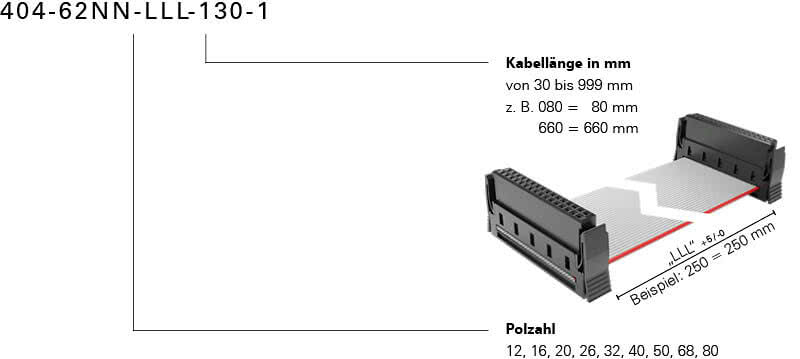

Riferiment tal-ordni
