Assemblea tal-kejbil One27, Verżjoni 140 Oġġett nru. 404-66NN-LLL-140-1
Bħal fl-illustrazzjoni
Kejbil għall-bord
Densità għolja
- In-numri tal-pali minn 12 sa 80
- Sovrappożizzjoni tal-kuntatt 1.5 mm
- Kejbil tar-ribbon AWG 30, 0.635 mm, b'tul personalizzabbli minn 30 sa 999 mm
- Il-assemblar bl-użu tat-teknika tal-inserzjoni u l-klamp (IDC)
- Tip ta' kejbil LSZH: -40°C sa +90°C (meta jkun mistrieħ)
- wajer kulurit fuq A1
Speċifikazzjonijiet tekniċi
Il-bażiċi
| In-numru ta' kuntatti | 12–80 |
|---|---|
| Teknoloġija tal-konnessjoni | SMT |
| Temperatura ta' operazzjoni | -40°C sa +90°C |
Materjal
| korp ta' insulazzjoni | LCP, UL 94 V-0 (konnettur IDC) LSZH EVA/PO, UL 22088 (kejbil) |
|---|---|
| Valur CTI IEC 60112 | 175 (konnettur IDC) |
| Dettalji ta' kuntatt | Alleazzjoni tal-kopru (strixxa terminali IDC) Kopru tinjat (kejbil) |
| Kisi ta' kuntatt | Au fuq PdNi fuq Ni (konnettur IDC) |
| Żona ta' konnessjoni | Sn fuq Ni |
Mekkaniċi
| Dimensjoni tal-grilja | 1.27 mm (konnettur IDC) 0.635 mm (kejbil) |
|---|---|
| Forza ta' kuntatt għal kull kuntatt | ≤ 0.5 N |
| Trazzjoni għal kull kuntatt | ≥ 0.1 N |
| ħajja tas-servizz IEC 60512-9-1 | Grad 1: 500 ċikli ta' inserzjoni |
| Sigurtà tal-overlap | 0.9 mm |
| Kontenut doppju | 1.5 mm |
| Offset ċentrali | ± 0.7 mm |
| Disallinjament assjali fl-istat imwaħħal (x/y) | ± 0.4 mm |
| Offset angolari tal-assi longitudinali | ± 4° |
| Offset angolari tal-assi trasversali | ± 2° |
Elettriku
| Distanza ta' ċarenza u ta' creepage | mill-inqas 0.4 mm |
|---|
Approvazzjonijiet / Konformità
| Fajl UL | E130314 u E493123 |
|---|---|
| Ambjent | Konformi ma' RoHS |
Modifiki
Fuq talba, nistgħu wkoll nipprovdulek
- stili oħra
ippakkjar
Borżijiet ESD
għaxar

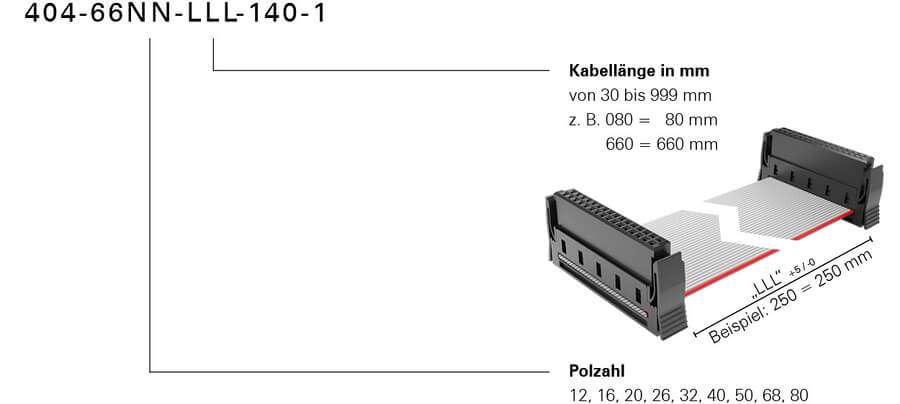

Riferiment tal-ordni
