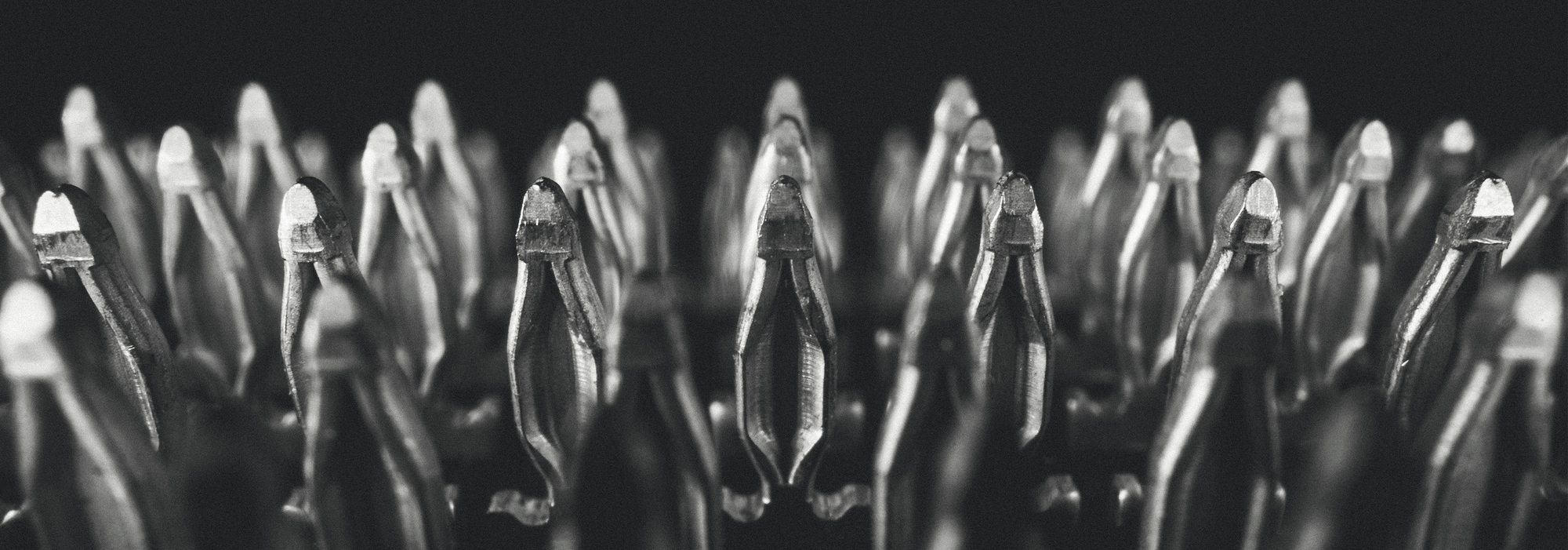

Introduzzjoni
Minn meta ġiet introdotta fis-settur tat-telekomunikazzjonijiet, it-teknoloġija press-fit żviluppat f'teknoloġija ewlenija stabbilita fl-elettronika tal-karozzi u fl-elettronika industrijali. Fid-dawl tat-tendenzi kurrenti bħal elettrifikazzjoni, sewwieq awtonomu u Industry 4.0, id-domanda għal sistemi ta' konnessjoni affidabbli u durabbli qed tiżdied kontinwament.
Speċjalment f'ambjenti operattivi iebsa li jinvolvu vibrazzjoni, fluttwazzjonijiet fit-temperatura, umdità u stress mekkaniċi, it-teknika press-fit impressjonat bil-fiduċja għolja fil-proċess u l-istabbiltà fit-tul. Minkejja d-disinji differenti taż-żoni press-fit, is-soluzzjonijiet kollha jimmiraw għall-istess għan: konnessjoni permanenti b'saħħitha mekkaniċament u affidabbli elettrikament bejn il-bord tal-ċirkwit stampat u l-kuntatt.
Dan jinkiseb billi d-daqs taż-żona press-fit jiġi ddisinjat ikbar minn dak tat-toqba fil-PCB u billi din tiġi ppressata b'forza definita. Dan joħloq konnessjoni ermetika, stabbli elettrikament u robusta mekkaniċament b'reżistenza tal-kuntatt dejjem baxxa.
Speċjalment f'ambjenti operattivi iebsa li jinvolvu vibrazzjoni, fluttwazzjonijiet fit-temperatura, umdità u stress mekkaniċi, it-teknika press-fit impressjonat bil-fiduċja għolja fil-proċess u l-istabbiltà fit-tul. Minkejja d-disinji differenti taż-żoni press-fit, is-soluzzjonijiet kollha jimmiraw għall-istess għan: konnessjoni permanenti b'saħħitha mekkaniċament u affidabbli elettrikament bejn il-bord tal-ċirkwit stampat u l-kuntatt.
Dan jinkiseb billi d-daqs taż-żona press-fit jiġi ddisinjat ikbar minn dak tat-toqba fil-PCB u billi din tiġi ppressata b'forza definita. Dan joħloq konnessjoni ermetika, stabbli elettrikament u robusta mekkaniċament b'reżistenza tal-kuntatt dejjem baxxa.
Il-bażiċi
Fit-teknika press-fit, konnessjoni elettrika bejn il-konnettur u l-bord tal-ċirkwit stampat tiġi stabbilita billi pin tal-konnettur jiġi ppressat f'toqba plated-through fil-bord.

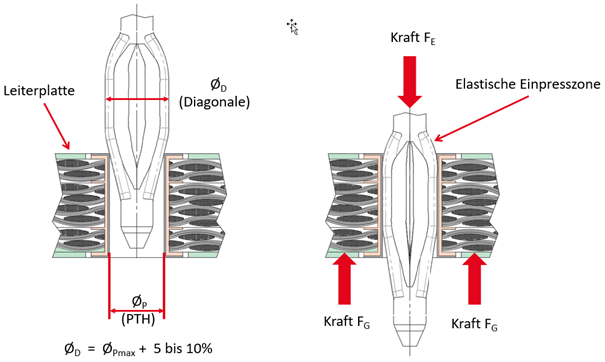

It-teknika press-fit hija bbażata fuq prinċipju sempliċi:
is-sezzjoni trasversali taż-żona press-fit ta' pin tal-kuntatt għandha dimensjoni dijagonali akbar mit-toqba plated-through fil-bord tal-ċirkwit stampat. Id-deformazzjoni li tiġi kkawżata waqt l-inserzjoni tiġi assorbita miż-żona flessibbli fuq il-pin tal-kuntatt, sabiex il-manikka tal-PCB tiġi deformata biss ftit. Dan joħloq saldatura kiesħa bejn il-pin tal-kuntatt u l-borża plated tal-PCB: konnessjoni ermetika għall-gass, reżistenti għall-korrużjoni, b'reżistenza baxxa u b'konduzzjoni elettrika għolja. Dan jibqa' stabbli b'mod permanenti anke taħt stressi mekkaniċi u termali għoljin – bħal vibrazzjoni, bendjar u fluttwazzjonijiet estremi fit-temperatura.
Nirrakkomandaw monitoraġġ tal-proċess waqt il-proċess ta' inserzjoni. Analiżi tal-forza-displasament u sistemi bbażati fuq kamera jippermettu valutazzjoni affidabbli tal-kwalità tal-konnessjoni.
Minbarra t-teknoloġija ta' inserzjoni provata bil-zona ta' inserzjoni Tcom press® tagħna, ept toffri wkoll teknoloġiji oħra ta' konnessjoni, bħal toqob imsolderjati, THR jew SMT – kull waħda minnhom adattata għall-applikazzjoni speċifika.
It-teknika press-fit hija bbażata fuq prinċipju sempliċi:
is-sezzjoni trasversali taż-żona press-fit ta' pin tal-kuntatt għandha dimensjoni dijagonali akbar mit-toqba plated-through fil-bord tal-ċirkwit stampat. Id-deformazzjoni li tiġi kkawżata waqt l-inserzjoni tiġi assorbita miż-żona flessibbli fuq il-pin tal-kuntatt, sabiex il-manikka tal-PCB tiġi deformata biss ftit. Dan joħloq saldatura kiesħa bejn il-pin tal-kuntatt u l-borża plated tal-PCB: konnessjoni ermetika għall-gass, reżistenti għall-korrużjoni, b'reżistenza baxxa u b'konduzzjoni elettrika għolja. Dan jibqa' stabbli b'mod permanenti anke taħt stressi mekkaniċi u termali għoljin – bħal vibrazzjoni, bendjar u fluttwazzjonijiet estremi fit-temperatura.
Nirrakkomandaw monitoraġġ tal-proċess waqt il-proċess ta' inserzjoni. Analiżi tal-forza-displasament u sistemi bbażati fuq kamera jippermettu valutazzjoni affidabbli tal-kwalità tal-konnessjoni.
Minbarra t-teknoloġija ta' inserzjoni provata bil-zona ta' inserzjoni Tcom press® tagħna, ept toffri wkoll teknoloġiji oħra ta' konnessjoni, bħal toqob imsolderjati, THR jew SMT – kull waħda minnhom adattata għall-applikazzjoni speċifika.
Vantaġġi tat-teknoloġija press-fit
Meta mqabbla mas-soldering konvenzjonali, it-teknoloġija press-fit toffri bosta vantaġġi f'termini ta' kwalità, effiċjenza fl-ispejjeż, funzjonalità u impatt ambjentali. Hija karatterizzata minn livell għoli ħafna ta' affidabbiltà u saħħa mekkanika, u hija partikolarment reżistenti għax-xokk u l-vibrazzjoni. Barra minn hekk, tipprevjeni difetti tipici bħal ġonot tas-solder kiesaħ jew ċirkwiti qosra.
It-teknoloġija press-fit toffri wkoll benefiċċji ekonomiċi sinifikanti grazzi għall-possibbiltà tar-riparazzjoni tagħha u għall-assemblaġġ kost-effettiv. Funzjonalment, tippermetti proċessar affidabbli mingħajr stress termali fuq il-bord tal-ċirkwit stampat, u b'hekk tipproteġi l-komponenti. Fl-istess ħin, il-kuntatti tal-konnettur jibqgħu ħielsa mis-solder.
Barra minn hekk, it-teknoloġija press-fit toffri benefiċċji ambjentali, peress li ma tipproduċix kemxejn fwar tas-solder jew residwi tal-fluss, u tneħħi l-bżonn għal proċessi addizzjonali ta' tindif. Għalhekk, hija konformi mar-rekwiżiti u d-direttivi ambjentali kurrenti bħal RoHS u WEEE.
It-teknoloġija press-fit toffri wkoll benefiċċji ekonomiċi sinifikanti grazzi għall-possibbiltà tar-riparazzjoni tagħha u għall-assemblaġġ kost-effettiv. Funzjonalment, tippermetti proċessar affidabbli mingħajr stress termali fuq il-bord tal-ċirkwit stampat, u b'hekk tipproteġi l-komponenti. Fl-istess ħin, il-kuntatti tal-konnettur jibqgħu ħielsa mis-solder.
Barra minn hekk, it-teknoloġija press-fit toffri benefiċċji ambjentali, peress li ma tipproduċix kemxejn fwar tas-solder jew residwi tal-fluss, u tneħħi l-bżonn għal proċessi addizzjonali ta' tindif. Għalhekk, hija konformi mar-rekwiżiti u d-direttivi ambjentali kurrenti bħal RoHS u WEEE.
L-iżvantaġġi tat-teknika press-fit
Minkejja l-vantaġġi numerużi tagħha, it-teknika press-fit għandha wkoll numru ta' limitazzjonijiet meta mqabbla mas-soldering. Poġġi ħtiġijiet għoljin fuq il-kwalità tal-bord taċ-ċirkwit stampat, partikolarment fir-rigward tad-dijametri tal-borijiet u t-tolleranzi, u jeħtieġ għodod u tagħmir speċjalizzati, li jwasslu għal spejjeż kapitali ogħla.
Barra minn hekk, il-proċess press-fit jiġġenera tensjonijiet mekkaniċi li jistgħu jikkawżaw ħsara jekk ma jsirx b'mod korrett. Il-miniaturizzazzjoni hija wkoll xi ftit limitata meta mqabbla mat-teknoloġija tas-soldering.
Barra minn hekk, il-proċess press-fit jiġġenera tensjonijiet mekkaniċi li jistgħu jikkawżaw ħsara jekk ma jsirx b'mod korrett. Il-miniaturizzazzjoni hija wkoll xi ftit limitata meta mqabbla mat-teknoloġija tas-soldering.
Kriterji ta' għażla għat-teknoloġija press-fit
Konnessjoni press-fit affidabbli tiddependi fuq l-interazzjoni ottimali ta' diversi karatteristiċi ta' kwalità. Fatturi ewlenin jinkludu, b'mod partikolari, id-disinn taż-żona press-fit, l-applikazzjoni speċifika, il-proprjetajiet tal-bord taċ-ċirkwit stampat, u l-proċess tal-manifattura.
Biss meta dawn il-fatturi jkunu kkoordinati b'mod xieraq, it-teknoloġija press-fit tista' tirrealizza l-potenzjal sħiħ tagħha u tiżgura konnessjoni li tkun durabbli, robustament mekkanika u elettrikament sikura.
Biss meta dawn il-fatturi jkunu kkoordinati b'mod xieraq, it-teknoloġija press-fit tista' tirrealizza l-potenzjal sħiħ tagħha u tiżgura konnessjoni li tkun durabbli, robustament mekkanika u elettrikament sikura.
I. Kriterji ta' għażla għall-bordijiet taċ-ċirkwit stampat
It-tabella tqabbel diversi finituri ta' bordijiet taċ-ċirkwit stampat f'termini ta' ħxuna tal-livelli u l-adegwatezza għall-proċess tal-mollijar tal-inserzjoni.
| Wiċċ | |||||
| Immersjoni Sn | ENIG | Immersion Ag | OSP | HAL mingħajr piombo | |
| Il-ħxuna tal-kisi | 0.8 sa 0.2 µm | 5 µm Ni 0.1 µm Au | 0.1–0.2 µm | 0.1–0.5 µm | <5–50 µm |
| Adattabilità għat-teknoloġija press-fit | ħafna tajjeb | limitat* | limitat* | tajjeb | limitat* |
Immersion tin huwa l-iktar adattat; OSP huwa klassifikat bħala tajjeb, filwaqt li ENIG, immersion silver u lead-free HAL huma adattati biss sa ċertu punt – skont l-applikazzjoni.
Barra minn hekk, huma murija żoni tipċi tal-plating, li normalment jikkonsistu f'stann jew lega ta' stann fuq saff ta' nikil. B'mod ġenerali, il-foljetta tagħmel ċar li l-għażla tal-wiċċ għandha influwenza deċiżiva fuq il-kwalità u l-affidabbiltà tat-teknika press-fit u trid issir b'attenzjoni skont l-applikazzjoni.
Barra minn hekk, huma murija żoni tipċi tal-plating, li normalment jikkonsistu f'stann jew lega ta' stann fuq saff ta' nikil. B'mod ġenerali, il-foljetta tagħmel ċar li l-għażla tal-wiċċ għandha influwenza deċiżiva fuq il-kwalità u l-affidabbiltà tat-teknika press-fit u trid issir b'attenzjoni skont l-applikazzjoni.
II. Kriterji ta' selezzjoni għaż-żona press-fit
Il-finituri tal-wiċċ li ġejjin huma disponibbli fil-zona tal-plakkjar: ram matt, ram-plumb, kopertura ram-fidda jew kopertura ram-fidda, kif ukoll koperturi ta' indju, kull waħda applikata fuq saff ta' nikil.
| Wiċċijiet | ||
| 0.30–1.50 µm tin matt | fuq | 1–3 µm Ni matt |
| 0.30–1.50 µm SnPb 92/8–97/3 matt | fuq | 1–3 µm Ni matt |
| 0.35–1.50 µm AgSn jew SnAg | fuq | 1–3 µm nikil matt |
| 0.30–1.50 µm In | fuq | 1–3 µm Ni matt |
Il-finitura tal-wiċċ xierqa hija kruċjali għal konnessjoni press-fit affidabbli. Taffettwa l-forzi tal-press-fit u trid tkun kapaċi tgħaddi deformazzjoni plastika taħt tagħbija mingħajr ma tinħass ħsara. Fl-istess ħin, tiżgura kuntatt elettriku stabbli, tipproteġi kontra l-korrużjoni u tnaqqas ir-reżistenza tal-kuntatt. Saff xieraq jgħin ukoll biex jipprevjeni ħsara lill-bord taċ-ċirkwit stampat u jiżgura proċess sigur u riproduċibbli.
KOSTRUZZJONI TAL-BUĦRA
Biex tinkiseb konnessjoni press-fit ta' kwalità għolja, għandha tingħata attenzjoni partikolari matul il-manifattura tal-PCB lid-dijametru tal-borma waqt it-tħaffir, lid-dijametru tal-borma lesta, lill-ħxuna tas-sleeve tal-kopru u lill-wiċċ tal-PCB.
Il-konfigurazzjoni korretta tal-borja hija kruċjali, peress li taffettwa direttament l-istabbiltà mekkanika u l-affidabbiltà elettrika tal-konnessjoni. Biss meta d-dimensjonijiet tal-borja u tas-sleeve jkunu mqabbla b'mod korrett jintlaħaq il-press-fit meħtieġ, li jiżgura presa soda u kuntatt konsistenti. Devjazzjonijiet jistgħu jwasslu għal forzi eċċessivi ta' press-fit, ħsara lill-plating tal-borja permezz jew kuntatt insuffiċjenti. Barra minn hekk, disinn xieraq tal-borja jgħin biex jikkumpensa għat-tolleranzi tal-manifattura u jiżgura kwalità konsistenti tal-proċess.
Id-disinn tal-borja li ġej jirrappreżenta eżempju illustrattiv.
Il-konfigurazzjoni korretta tal-borja hija kruċjali, peress li taffettwa direttament l-istabbiltà mekkanika u l-affidabbiltà elettrika tal-konnessjoni. Biss meta d-dimensjonijiet tal-borja u tas-sleeve jkunu mqabbla b'mod korrett jintlaħaq il-press-fit meħtieġ, li jiżgura presa soda u kuntatt konsistenti. Devjazzjonijiet jistgħu jwasslu għal forzi eċċessivi ta' press-fit, ħsara lill-plating tal-borja permezz jew kuntatt insuffiċjenti. Barra minn hekk, disinn xieraq tal-borja jgħin biex jikkumpensa għat-tolleranzi tal-manifattura u jiżgura kwalità konsistenti tal-proċess.
Id-disinn tal-borja li ġej jirrappreżenta eżempju illustrattiv.
| Materjal LP | FR4 | |
| Toqba nominali | Ø 1.0 mm | |
| A | Il-ħxuna tal-PCB | min. 1.44 mm |
| B | Tobba finali | Ø 1.0 +0.09 / -0.06 mm |
| C | Borra bażi | 1.15 ±0.025 mm |
| D | Saff ta' Cu | min. 25 µm |
| E | Wiċċ | Kisi kimiku tal-istann, 0.5–1.5 µm |
| F | Anell residwu | min. 0.1 mm |
IPPROĊESSAR

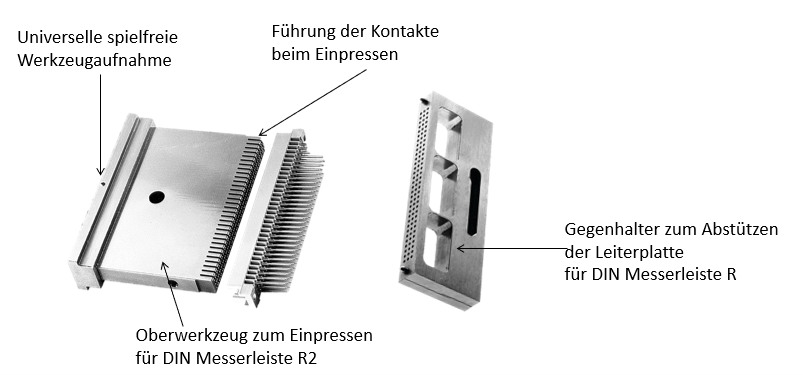

Proċess ta' inserzjoni kkontrollat huwa kruċjali għal konnessjoni li tibqa' affidabbli kemmekanikament u elettrikament fit-tul. Huwa essenzjali li jintużaw kemm għodda ta' fuq kif ukoll tappoġġi kontra.
L-għodda ta' fuq tgħaddi l-forza tal-pressa lill-kuntatt, filwaqt li t-tappoġġi kontra tappoġġja l-bord tal-ċirkwit stampat u tipproteġih minn stress mekkaniku. Skont il-konnettur, jintużaw għodod ta' pjanċa ċatta jew għodod tal-kamm.
Jekk l-għodod ma jkunu xierqa, forzi mhux mixtieqa jistgħu jaġixxu fuq il-PCB u jikkawżaw ħsara lill-komponenti li diġà ġew imwaħħla. Il-forza tal-inserzjoni għandha tiġi assorbita kompletament mill-għodda t'isfel.
PCBs b'konnetturi mdaħħlin m'għandhomx jiġu sħan aktar minn 125 °C.
L-għodda ta' fuq tgħaddi l-forza tal-pressa lill-kuntatt, filwaqt li t-tappoġġi kontra tappoġġja l-bord tal-ċirkwit stampat u tipproteġih minn stress mekkaniku. Skont il-konnettur, jintużaw għodod ta' pjanċa ċatta jew għodod tal-kamm.
Jekk l-għodod ma jkunu xierqa, forzi mhux mixtieqa jistgħu jaġixxu fuq il-PCB u jikkawżaw ħsara lill-komponenti li diġà ġew imwaħħla. Il-forza tal-inserzjoni għandha tiġi assorbita kompletament mill-għodda t'isfel.
PCBs b'konnetturi mdaħħlin m'għandhomx jiġu sħan aktar minn 125 °C.
Konklużjoni
It-teknoloġija press-fit tirrappreżenta alternattiva ta' prestazzjoni għolja u li tħares lejn il-futur għas-soldu tradizzjonali. Toffri affidabbiltà impressjonanti fil-proċess, stabbiltà mekkanika eċċellenti u konnessjoni elettrika dejjem affidabbli – anke taħt kundizzjonijiet operattivi eżiġenti. It-teknoloġija press-fit toffri vantaġġi deċiżivi,
partikolarment fil-kuntest ta' elettrifikazzjoni dejjem tikber, densitajiet ta' qawwa li qed jiżdiedu u talbiet dejjem akbar għal robustizza u ħajja tas-servizz. Madankollu, prestazzjoni ottimali teħtieġ interazzjoni preċiża bejn iż-żona press-fit, il-bord taċ-ċirkwit stampat u l-proċess tal-manifattura.
Fattur ewlieni għas-suċċess huwa l-għażla ta' żona press-fit iddisinjata b'mod ottimali. Iż-żoni press-fit ta' ept GmbH – b'mod partikolari t-teknoloġija Tcom press® – huma karatterizzati minn mġiba press-fit li tista' tiġi kkontrollata ħafna, stress baxx fuq il-bord taċ-ċirkwit stampat u stabbiltà għolja tal-finestra tal-proċess. Dan jimminimizza d-dannu lill-borijiet permeabbli filwaqt li jiżgura kuntatti elettriċi stabbli b'mod permanenti. Barra minn hekk, il-ġeometrija taż-żona press-fit ta' ept tippermetti proċessar affidabbli anke b'tolleranzi stretti u disinji kumplessi ta' PCB.
Bħala speċjalista b'esperjenza fit-teknoloġija tal-konnessjoni, ept GmbH toffri soluzzjonijiet apposta għal kull aspett tat-teknoloġija press-fit. Bit-teknoloġiji innovattivi bħal iż-żona press-fit Tcom press®, għarfien estensiv fl-applikazzjoni u kompetenza għolja fil-manifattura, ept tappoġġja lill-klijenti tagħha biex jinkisbu soluzzjonijiet ta' konnessjoni affidabbli u bi spiża effettiva għal applikazzjonijiet esigenti.
partikolarment fil-kuntest ta' elettrifikazzjoni dejjem tikber, densitajiet ta' qawwa li qed jiżdiedu u talbiet dejjem akbar għal robustizza u ħajja tas-servizz. Madankollu, prestazzjoni ottimali teħtieġ interazzjoni preċiża bejn iż-żona press-fit, il-bord taċ-ċirkwit stampat u l-proċess tal-manifattura.
Fattur ewlieni għas-suċċess huwa l-għażla ta' żona press-fit iddisinjata b'mod ottimali. Iż-żoni press-fit ta' ept GmbH – b'mod partikolari t-teknoloġija Tcom press® – huma karatterizzati minn mġiba press-fit li tista' tiġi kkontrollata ħafna, stress baxx fuq il-bord taċ-ċirkwit stampat u stabbiltà għolja tal-finestra tal-proċess. Dan jimminimizza d-dannu lill-borijiet permeabbli filwaqt li jiżgura kuntatti elettriċi stabbli b'mod permanenti. Barra minn hekk, il-ġeometrija taż-żona press-fit ta' ept tippermetti proċessar affidabbli anke b'tolleranzi stretti u disinji kumplessi ta' PCB.
Bħala speċjalista b'esperjenza fit-teknoloġija tal-konnessjoni, ept GmbH toffri soluzzjonijiet apposta għal kull aspett tat-teknoloġija press-fit. Bit-teknoloġiji innovattivi bħal iż-żona press-fit Tcom press®, għarfien estensiv fl-applikazzjoni u kompetenza għolja fil-manifattura, ept tappoġġja lill-klijenti tagħha biex jinkisbu soluzzjonijiet ta' konnessjoni affidabbli u bi spiża effettiva għal applikazzjonijiet esigenti.
