Karta bajda: Robustezza fil-konetturi
Kemm fl-ajrospazju, fl-awtomazzjoni industrijali, fit-trasport jew fil-kura tas-saħħa: il-konetturi dejjem iridu jiżguraw trasmissjoni affidabbli tas-sinjali u ma jistgħux jonqsu taħt l-ebda ċirkostanza. Fl-istess ħin, huma esposti għal firxa ta' stress ambjentali: Il-forzi mekkaniċi bħal xokk, vibrazzjoni u osċillazzjonijiet jipperikolaw l-istabbiltà tat-trasmissjoni tad-dejta, kif ukoll l-influwenzi ambjentali termali u kimiċi ikkawżati minn temperaturi estremi, fluttwazzjonijiet sinifikanti fit-temperatura, gassijiet ta' ħsara, umdità u ħmieġ. Għalhekk, il-manifatturi ta' konnetturi ta' kwalità għolja jużaw firxa sħiħa ta' miżuri biex jipproteġu l-konnetturi tagħhom minn dawn il-forzi.
Robustezza minkejja l-miniaturizzazzjoni

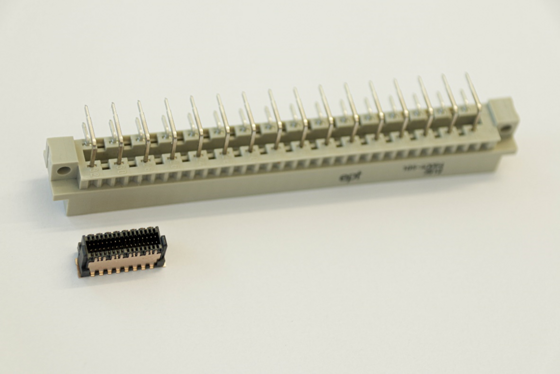

L-inġinerija elettrika moderna hija, aktar minn qatt qabel, suġġetta għal tendenza partikolari: il-miniaturizzazzjoni. L-assemblaġġi u l-komponenti tagħhom m'għandhomx biss isiru dejjem aktar b'saħħithom, iżda wkoll dejjem iżgħar. Madankollu, spiss jintużaw f'kundizzjonijiet iebsa fid-dinja reali. Għalhekk il-komponenti, inklużi l-konnetturi, qed isiru dejjem aktar delikati filwaqt li jissostnu l-istess livell ta' stress. Madankollu, konnettur ta' kwalità għolja mhux biss jiflaħ dan l-istress daqs il-korrispondent tiegħu l-aktar antik u kbir, iżda anke aħjar. Ir-raġuni għal dan tinsab fl-avvanzi fil-kompożizzjoni tal-materjal u fid-disinn tal-prodott, pereżempju fil-ġeometrija tal-korp isolanti (Fig. 1).
Wiċċ bħala fattur ta' influwenza

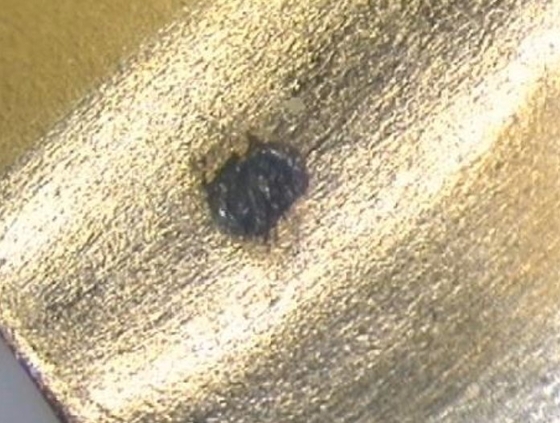

Firxa wiesgħa ta' fatturi taffettwa r-robustezza ta' konnettur. Wieħed minnhom huwa s-superfiċje ta' kuntatt. Dan għandu rwol ewlieni fid-determinazzjoni tal-ħajja tas-servizz tal-konnettur, li normalment tiġi mkejla f'ċikli ta' konnessjoni. Fl-użu fil-qasam, il-konnettur ikun soġġett għal ċerti mikro-movimenti. Dawn iwasslu għall-abrasjoni tas-superfiċje u, konsegwentement, għall-ossidazzjoni (Fig. 2).
Ir-riżultat huwa reżistenza akbar fil-kuntatt u, konsegwentement, kwalità inferjuri fit-trasmissjoni tas-sinjal. Għalhekk huwa essenzjali li jiġi minimizzat l-ilbies tal-wiċċ waqt il-konnessjoni u fl-operazzjoni billi tuża saff ta' kuntatt ta' kwalità għolja u durabbli. Biex dan jintlaħaq, kemm il-kuntatti tal-lama kif ukoll dawk tar-rebbiegħa jridu jkollhom wiċċ biżżejjed lixx. Minkejja ż-żieda fil-prezzijiet, id-deheb għadu jintuża b'mod wiesa' llum għall-kisi tal-wiċċ minħabba r-reżistenza tiegħu għall-korrużjoni u l-konduzzjoni eċċellenti. Peress li d-deheb pur huwa artab, jiġi mħallat ma' 0.2 sa 0.3 fil-mija kobalt jew nikil biex jipproduċi deheb iebes. Madankollu, dawk li qed ifittxu alternattiva aktar ekonomika għal din l-istruttura tal-kisi jistgħu, pereżempju, jagħżlu lega ta' nikil u fosfru b'saff irqiq ta' deheb. Meta jingħaqdu f'proporzjonijiet speċifiċi ħafna, dawn iż-żewġ materjali juru l-proprjetajiet pożittivi li joffri wkoll id-deheb: reżistenza għolja għall-korrużjoni, reżistenza għolja għall-ilbies u konduzzjoni eċċellenti. Biex tipprevjeni d-diffużjoni bejn il-materjal tal-kuntatt u l-kisi tal-wiċċ, spiss jintuża saff imsejjaħ ta' barriera tan-nikilju. Din il-barriera tgħin biex tipprevjeni l-korrużjoni.
Id-disinn tal-kuntatt bħala fattur influwenti
Il-kuntatti ta' konnettur huma stampati jew mitħuna. Madankollu, waqt l-istampar, jinħoloq wiċċ mhux uniformi b'kantunieri ħarxa fuq in-naħa t'isfel tal-istrixxa stampata, li jidher taħt mikroskopju. Is-sistemi konvenzjonali jagħmlu kuntatt f'dan il-bord stampjat, li jirriżulta f'żieda fl-abrasjoni tal-wiċċ u b'konsegwenza reżistenza ta' kuntatt ogħla. Dan jista' jiġi evitat billi tinbidel it-tulipana tar-rebbiegħa b'angolu ta' 90 grad fil-proċess imsejjaħ stamping-bending, sabiex il-kuntatt mal-lama jsir bil-wiċċ lixx u mrolljat (Fig. 3).
Madankollu, mhux biss id-disinn tal-istrixxa tar-rebbiegħa huwa kruċjali għall-lonġevità tal-konnettur, iżda wkoll dak tal-istrixxa tal-lama. Dan għaliex din tal-aħħar trid ukoll tkun imqattgħa b'mod nadif u pproċessata aktar 'il quddiem biex jiġu evitati ġeometriji difettużi u ħarxa.
Madankollu, mhux biss id-disinn tal-istrixxa tar-rebbiegħa huwa kruċjali għall-lonġevità tal-konnettur, iżda wkoll dak tal-istrixxa tal-lama. Dan għaliex din tal-aħħar trid ukoll tkun imqattgħa b'mod nadif u pproċessata aktar 'il quddiem biex jiġu evitati ġeometriji difettużi u ħarxa.
Is-sistema ta' kuntatt bħala fattur li jinfluwenza

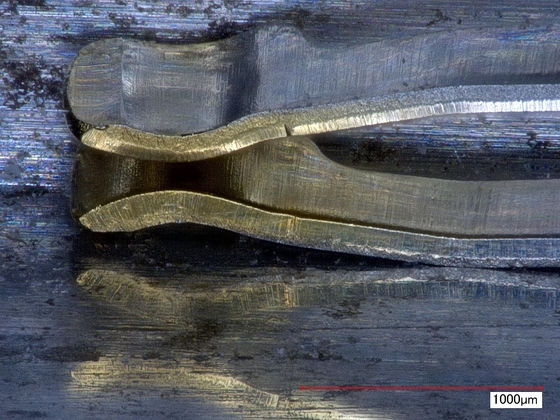

Il-konetturi tradizzjonali b'żewġ partijiet għandhom kuntatt bil-lama u kuntatt bil-molla. Madankollu, f'każ ta' impatt qawwi, il-banda tal-lametta tista' tinqata' mill-banda tar-rebbiegħa. Biex tipprevjeni telf ta' kuntatt bħal dan, tista' tintuża banda tar-rebbiegħa b'żewġ naħat biex tipprovdi ridondanza u b'hekk tiżgura kuntatt affidabbli, peress li r-rebbiegħa sekondarja tiżgura li t-trasmissjoni tas-sinjal tibqa' miżmuma f'kull ħin permezz ta' mill-inqas punt wieħed ta' kuntatt (Fig. 4).
Konetturi b'sistema ta' kuntatt imsejħa 'gender-neutral' huma saħansitra aktar robusti. Il-karatteristika ewlenija hawnhekk hi li l-ġeometrija tal-kuntatt tal-konetturi – kemm tal-plagg kif ukoll tas-sokett – huma identiċi. Għalhekk, iż-żewġ partijiet għandhom kemm riżort kif ukoll lamella. Dan ifisser li kull pin jiġi kkuntattjat minn żewġ riżorti, filwaqt li l-plagg u s-sokett huma interblukkati u ma jistgħux jitneħħew minn xulxin. Filwaqt li strixxa ta' molla b'żewġ naħat dejjem tiżgura mill-inqas punt ta' kuntatt wieħed taħt stress mekkaniku, il-ġeometriji interblukkanti fis-sistemi ta' kuntatt newtrali fil-ġeneru jiżguraw li t-trasmissjoni tas-sinjali dejjem issir permezz ta' żewġ punti ta' kuntatt. Dan il-livell għoli ta' ridondanza b'hekk jippermetti l-ogħla affidabbiltà fil-kuntatt (Fig. 5).

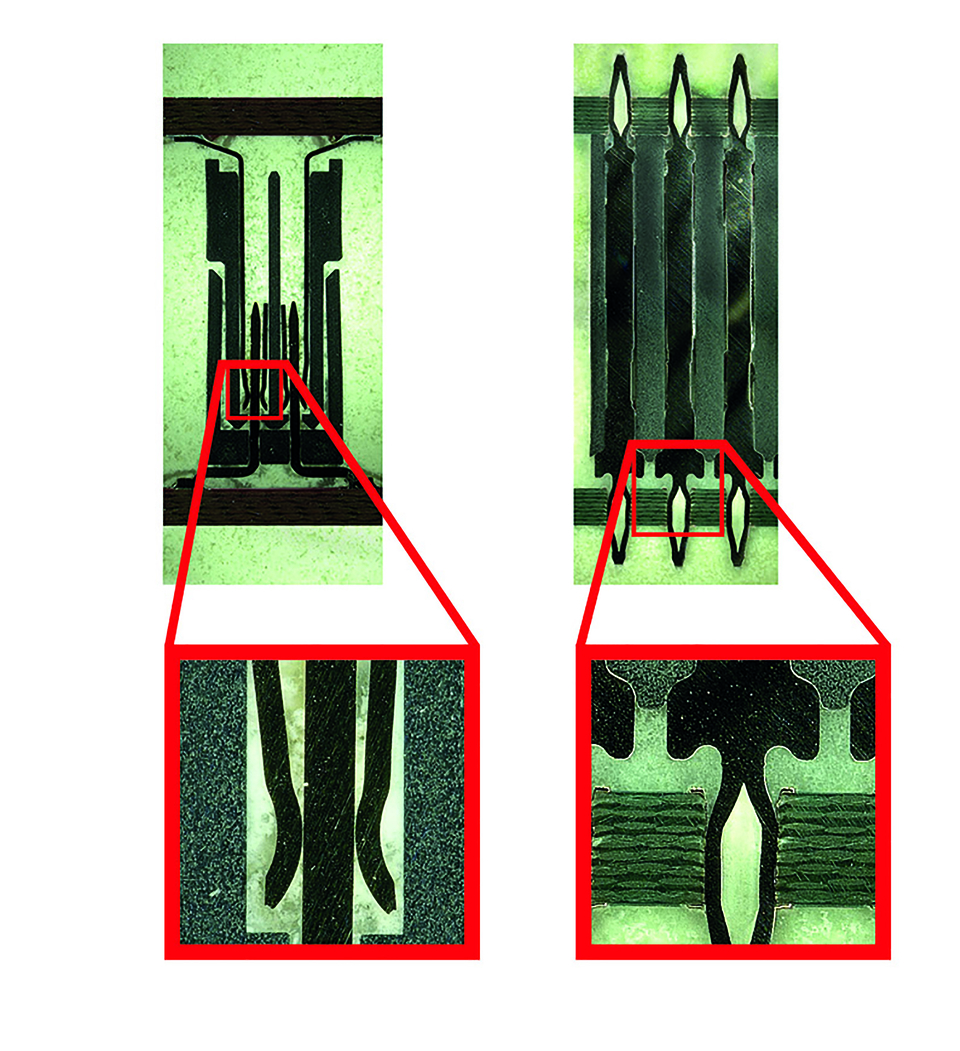

F'termini ta' robustizza, is-sistema ta' kuntatt newtrali fil-ġeneru tiġi superata biss minn konnetturi ta' biċċa waħda. Dawn ineħħu kompletament il-prinċipju tradizzjonali ta' kuntatt b'żewġ partijiet, magħmul minn xafra u strixxa tar-rebbiegħa. Billi jneħħu ż-żona ta' kuntatt vulnerabbli, il-konetturi ta' biċċa waħda mhux biss joffru l-ogħla reżistenza għax-xokk, vibrazzjoni, umdità, trab u kundizzjonijiet atmosferiċi, iżda huma wkoll adattati għall-inċapsulazzjoni u metodi oħra ta' protezzjoni tal-komponenti. Fil-kombinazzjoni mat-teknika press-fit, jirrappreżentaw l-iktar konnessjoni mekkanika u elettrika sigura bejn żewġ bordijiet taċ-ċirkwit stampat (Fig. 6).
It-teknoloġija tal-konnessjoni bħala fattur kontributiv

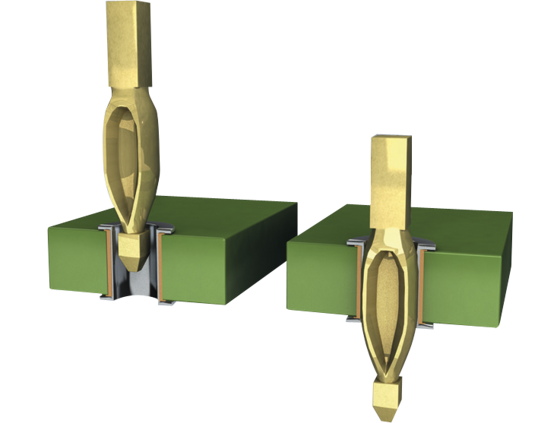

Hemm diversi modi kif tinstallaw konnetturi fuq bordijiet taċ-ċirkwit stampat. Wieħed minnhom huwa t-teknika press-fit imsemmija qabel. L-għan tagħha hu li tikseb l-ogħla forzi ta' retensjoni possibbli bejn il-konnettur u l-bord taċ-ċirkwit stampat, filwaqt li tuża l-inqas forza ta' inserzjoni possibbli. Il-forzi ta' żamma jiddeterminaw il-konnessjoni mekkanika, li min-naħa tagħha trid tirreżisti xokk u vibrazzjoni. Din it-teknika ta' konnessjoni hija proċess ippruvat u ttestjat li intuża biljunijiet ta' drabi, fejn pin press-fit jiġi ppressat f'toqba plated-through fil-bord tal-ċirkwit stampat (Fig. 7).

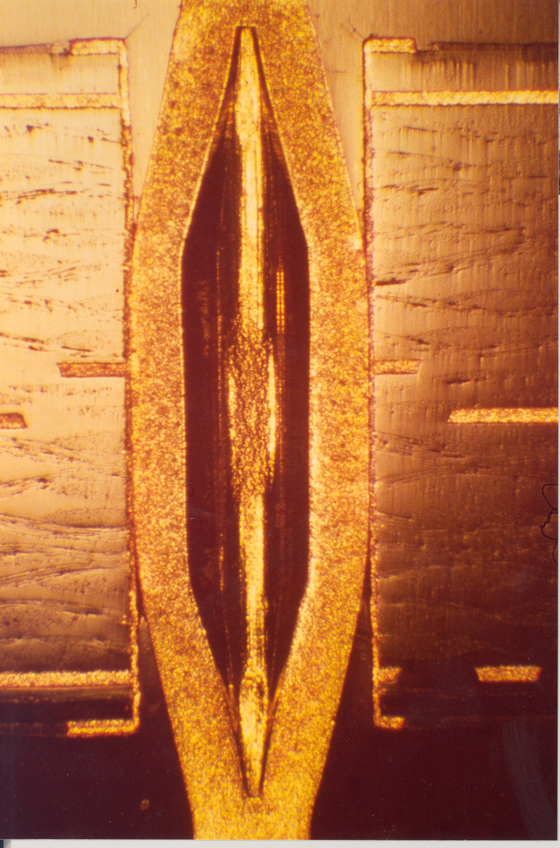

Il-pin press-fit għandu dimensjoni dijagonali akbar mid-dijametru tal-borma tal-PCB. Il-pin tal-konnettur huwa flessibbli fiż-żona press-fit biex jiżgura li l-PCB ma tiġix deformata mill-forzi fiżiċi eżerċitati matul il-proċess press-fit. Għalhekk id-deformazzjoni hija limitata għaż-żona tal-press-fit (Fig. 8). Tinħoloq saldatura kiesħa bejn il-pin tal-kuntatt u l-borra metallizzata tal-PCB: konnessjoni mekkanika ermetika għall-gass, reżistenti għall-korrużjoni, b'reżistenza baxxa u konduttiva elettrikament, li hija wkoll adattata għall-potting. Hija speċifikata wkoll fid-DIN EN 60352-5 u tibqa' affidabbli anki taħt stressi mekkaniċi u termali għoljin ħafna, bħal vibrazzjoni, bendjar u fluttwazzjonijiet estremi fit-temperatura, u tista' saħansitra tissapporta tagħbijiet ta' xokk sa 200g.
Minħabba r-robustezza eċċezzjonali tagħha u rata ta' falliment fit-trasport (FIT) għaxar darbiet inqas minn dik tal-konnetturi saldati awtomatikament, it-teknoloġija press-fit tintuża spiss f'applikazzjonijiet ta' sigurtà għolja fejn it-trasmissjoni tas-sinjal ma tridx tiġi interrotta taħt l-ebda ċirkostanza, pereżempju fis-sistemi tal-airbag jew fil-moduli ABS u ESP.
Minħabba r-robustezza eċċezzjonali tagħha u rata ta' falliment fit-trasport (FIT) għaxar darbiet inqas minn dik tal-konnetturi saldati awtomatikament, it-teknoloġija press-fit tintuża spiss f'applikazzjonijiet ta' sigurtà għolja fejn it-trasmissjoni tas-sinjal ma tridx tiġi interrotta taħt l-ebda ċirkostanza, pereżempju fis-sistemi tal-airbag jew fil-moduli ABS u ESP.
Madankollu, it-teknoloġija press-fit mhix dejjem xierqa; pereżempju, meta bordijiet taċ-ċirkwit stampat jridu jiġu popolati fuq iż-żewġ naħat jew meta l-minimu spazju liberu mill-komponenti fid-direzzjoni tal-forza ma jistax jinżamm. Mod ieħor biex jinħolqu konnessjonijiet affidabbli u durabbli bejn il-konnettur u l-bord tal-ċirkwit stampat huwa t-teknoloġija tal-installazzjoni fuq il-wiċċ (SMT). F'dan il-proċess, il-konnetturi jiġu saldjati fuq żoni ta' konnessjoni definiti fuq il-bord tal-ċirkwit stampat, magħrufa bħala padijiet tas-solder, billi tuża pasta tas-solder. Huwa biss f'forn imsejjaħ reflow li s-solder jinħall u mbagħad jitħalla jissaħħaħ. SMT tippermetti li jinħolqu konnessjonijiet stabbli bejn il-konnettur u l-bord tal-ċirkwit stampat. Madankollu, diversi kriterji jridu jkunu sodisfatti għal dan: L-ewwelnett, għal ġontra tas-solder konformi mal-istandard IPC-A-610, irid jinżamm ir-rapport korrett bejn il-ballun tas-solder, il-pad tas-solder u l-paste tas-solder. Biss b'dan il-mod tinħoloq konnessjoni ta' kwalità għolja li tippermetti konnessjoni skont l-IPC Class 3, u għalhekk hija adattata għall-użu fl-elettronika ta' prestazzjoni għolja. F'din il-klassi, fallimenti fit-trasmissjoni tas-sinjali għandhom jiġu esklużi f'kull ħin. Ġonżjoni ta' saldatura ottimali tista' tiġi rikonoxxuta mill-formazzjoni ta' menisku uniformi. Il-kuntatt irid ikun kompletament mdawwar mill-menisku tas-saldatura biex tinkiseb l-aħjar forzi ta' żamma fuq il-bord tal-ċirkwit stampat. (Fig. 9).
Il-koplanarità tal-pinijiet tal-kuntatt hija essenzjali għal konnessjoni eċċellenti. Jekk dawn il-kundizzjonijiet kollha jkunu sodisfatti, ġie ppruvat li l-konnetturi SMT jistgħu jissostnu tagħbijiet mekkaniċi sa 400 N.
Id-disinn tal-korp isolanti bħala fattur li jinfluwenza
Il-ġeometrija tal-korp ta' insulazzjoni ta' konnettur tgħin ukoll biex tipproteġi l-kuntatti minn ħsara waqt l-operazzjoni jew l-installazzjoni. Għandha tkun iddisinjata b'mod li l-kuntatti vulnerabbli jkunu protetti ġewwa l-konnettur.

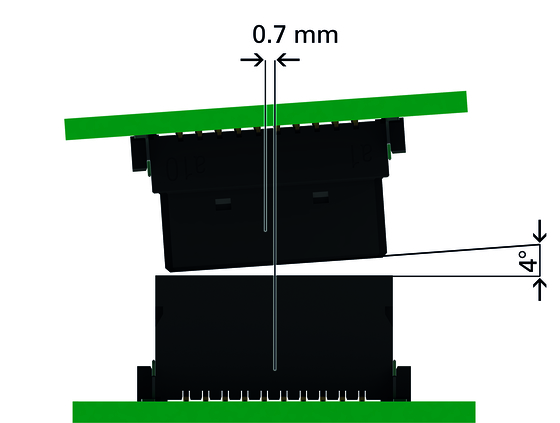

Il-chamfers ta' daħla jistgħu wkoll jipprevjenu ħsara waqt l-assemblar. Jgħinu biex jikkumpensaw kwalunkwe allinjament żbaljat tal-bordijiet tal-ċirkwit f'kull direzzjoni meta l-konnettur ikun imqabbad. Bil-għajnuna ta' żona ta' qbid addizzjonali, iż-żewġ nofsijiet tal-konnettur jistgħu jingħaqdu mingħajr ħsara anke f'każ ta' allinjament żbaljat ċentrali jew angolari (Fig. 10).
Il-chamfers ta' daħla jistgħu wkoll jipprevjenu ħsara waqt l-assemblar. Jgħinu biex jikkumpensaw kwalunkwe allinjament żbaljat tal-bordijiet tal-ċirkwit f'kull direzzjoni meta l-konnettur ikun imqabbad. Bil-għajnuna ta' żona ta' qbid addizzjonali, iż-żewġ nofsijiet tal-konnettur jistgħu jingħaqdu mingħajr ħsara anke f'każ ta' allinjament żbaljat ċentrali jew angolari (Fig. 10).

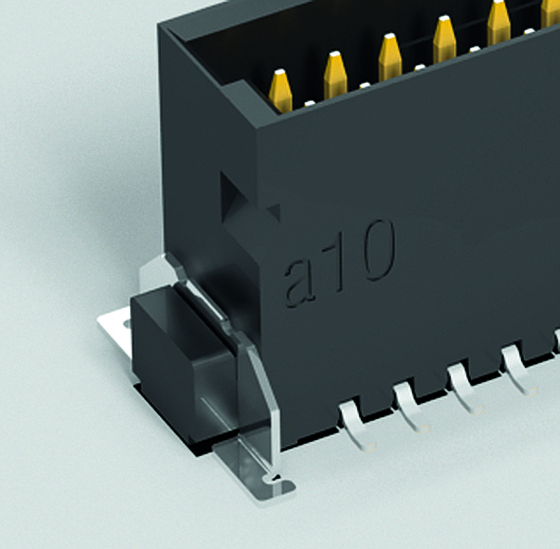

Xi konnetturi għandhom ukoll serraturi tal-bord. Dawn huma bracketijiet tal-metall mehmuża mal-korp tal-insulatur li huma wkoll saldati mal-bord tal-ċirkwit stampat (Fig. 11). B'dan il-mod, jipprovdu stabbiltà addizzjonali – anke taħt kundizzjonijiet avversi bħal vibrazzjoni u xokk.
Fattur ta' influwenza Firxa ta' tolleranza

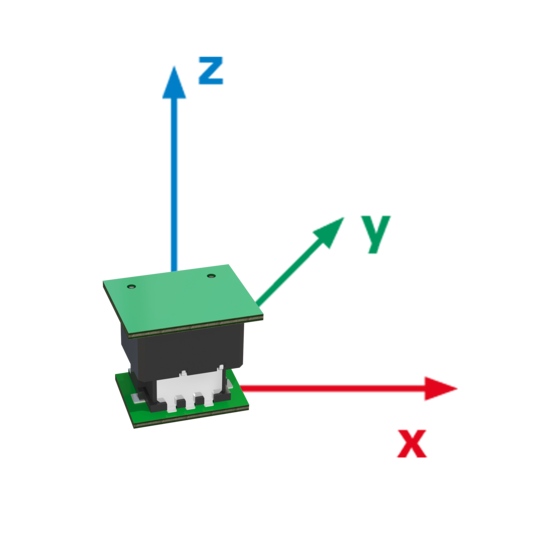

Il-firxa tat-tolleranza ta' konnettur għandha rwol kruċjali fl-evalwazzjoni tar-robustezza tiegħu. Jekk il-konnettur ma jistax jikkumpensa għat-tolleranzi mogħtija, il-movimenti mekkaniċi jwasslu għall-ilbies jew anke għall-ħsara fil-konnessjoni. Matul l-installazzjoni, il-ħamferi tal-inserzjoni jgħinu biex jiżguraw li l-konnetturi maskili u femminili jistgħu jingħaqdu mingħajr ma jikkawżaw ħsara. Madankollu, mikro-movimenti jridu jiġu aċċettati wkoll meta l-konnettur ikun imqabbad. Dan jintlaħaq permezz tal-ġeometrija tal-kuntatti u tal-korpi isolanti. Jekk konnettur għandu funzjoni ta' floating, jista' jikkumpensa sa ±0.4 mm anke waqt l-operazzjoni. Din il-funzjoni qed issir dejjem aktar importanti, peress li għandha rwol kruċjali meta bord taċ-ċirkwit stampat ikun mgħammar b'ħafna konnetturi. Fil-qasam, madankollu, jinħolqu tensjonijiet mhux biss fid-direzzjonijiet x u y, iżda wkoll fid-direzzjoni z (Fig. 12).

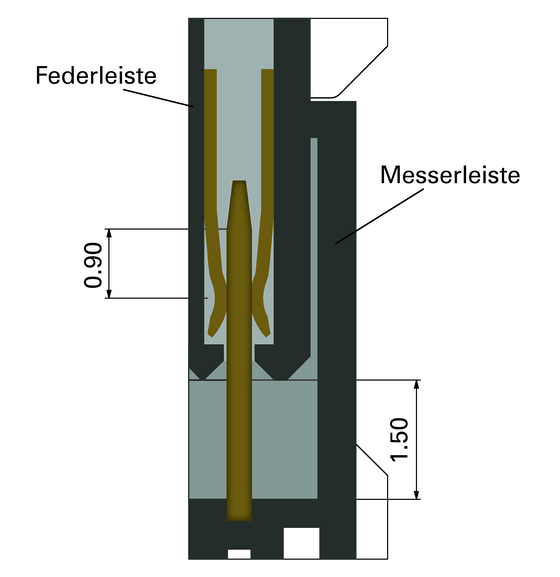

Dan iwassal għall-mistoqsija dwar is-sigurtà tal-overlap ta' konnettur. Dan jiddeskrivi l-erja ta' overlap bejn il-kuntatti maskili u femminili, u b'hekk jippermetti mhux biss spazjament differenti fuq il-PCB iżda wkoll – skont id-daqs ta' din l-erja – fir-reġjuni tat-tolleranza (Fig. 13).
Min-naħa l-oħra, il-kompensazzjoni massima tat-tolleranza tintlaħaq permezz ta' konnessjoni bil-kejbil. Hawnhekk, it-tul tal-kejbil jiddetermina l-firxa tat-tolleranza tal-konnettur.
Min-naħa l-oħra, il-kompensazzjoni massima tat-tolleranza tintlaħaq permezz ta' konnessjoni bil-kejbil. Hawnhekk, it-tul tal-kejbil jiddetermina l-firxa tat-tolleranza tal-konnettur.
Proċedura tat-test

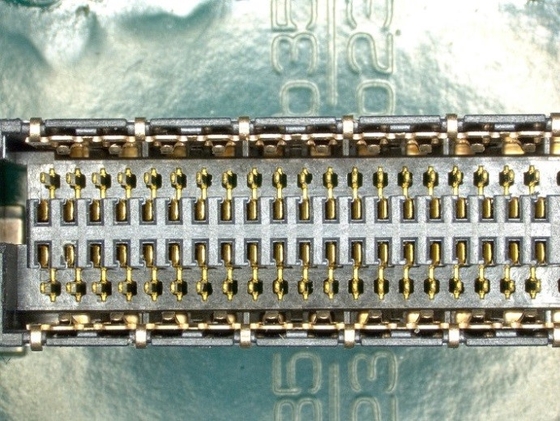

Hemm diversi proċeduri ta' test disponibbli biex jiġu vvalutati b'mod komprensiv ir-robustezza tal-konetturi. Dawn jinvolvu l-eżaminazzjoni ta' varjabbli bħal saħħa dielettrika u reżistenza tal-kuntatt kemm qabel kif ukoll wara test ta' stress, kif ukoll spezzjoni viżiva tal-kundizzjoni tal-kuntatti. Per eżempju, l-effetti ta' 500 ċiklu ta' konnessjoni fuq is-saħħa dielettrika jistgħu jiġu vvalutati, jew test klimatiku jista' jiddetermina jekk diversi sigħat f'-55°C segwiti minn 125°C għandhom impatt negattiv fuq ir-reżistenza tal-kuntatt tal-konnettur. Fit-test tal-iskossjoni tat-temperatura, il-konnettur għandu jiflaħ alternazzjoni mgħaġġla bejn dawn it-temperaturi estremi 100 darba għal 30 minuta kull waħda. Barra minn hekk, l-allinjament żbaljat fiċ-ċentru u dak angolari waqt il-konnessjoni, kif ukoll il-firxa tat-tolleranza fl-istat konness, m'għandhomx jiġu vverifikati biss teorikament fuq il-mudell CAD, iżda għandhom ukoll jiġu ttestjati b'mod estensiv fil-prattika, bil-kapaċità li jġorr il-piż ikkonfermata b'mod empiriku. Huwa ugwalment importanti li diversi testijiet kritiċi għall-wiċċ ta' kuntatt isiru wkoll f'kombinazzjoni biex jiġu simulati kundizzjonijiet reali. Per eżempju, it-testijiet taċ-ċiklu ta' konnessjoni u tal-gass korrożiv jistgħu jsiru f'kombinazzjoni biex jiġi żgurat li l-prestazzjoni tal-konnettur f'termini ta' reżistenza tal-kuntatt u saħħa dielettrika ma degradatx u li l-kuntatti ma ġewx imħassra (Fig. 14).
Id-disinn tiegħek – l-għażla tiegħek
Skont ir-rekwiżiti tal-applikazzjoni, hemm diversi kriterji ta' robustizza li konnettur irid jissodisfa. Per eżempju, jeħtieġ li jikkumpensa għal tolleranzi għoljin? Huwa espost għal livelli għoljin ta' xokk jew vibrazzjoni? Jintuża f'ambjenti suġġetti għal sħana estrema jew kesħa estrema? Jew għandha s-soluzzjoni ta' konnessjoni tkun protetta kontra l-umdità, gassijiet korrożivi jew ħmieġ? Jekk utent ibbaża l-għażla tas-soluzzjoni ta' konnessjoni fuq dawn il-mistoqsijiet, jista' jkun ċert li l-konnettur tiegħu huwa mgħammar b'mod ideali għall-użu fil-qasam.
