Karta bajda: konnetturi bord-ma'-bord għal sensuri industrijali u sistemi ta' kameras

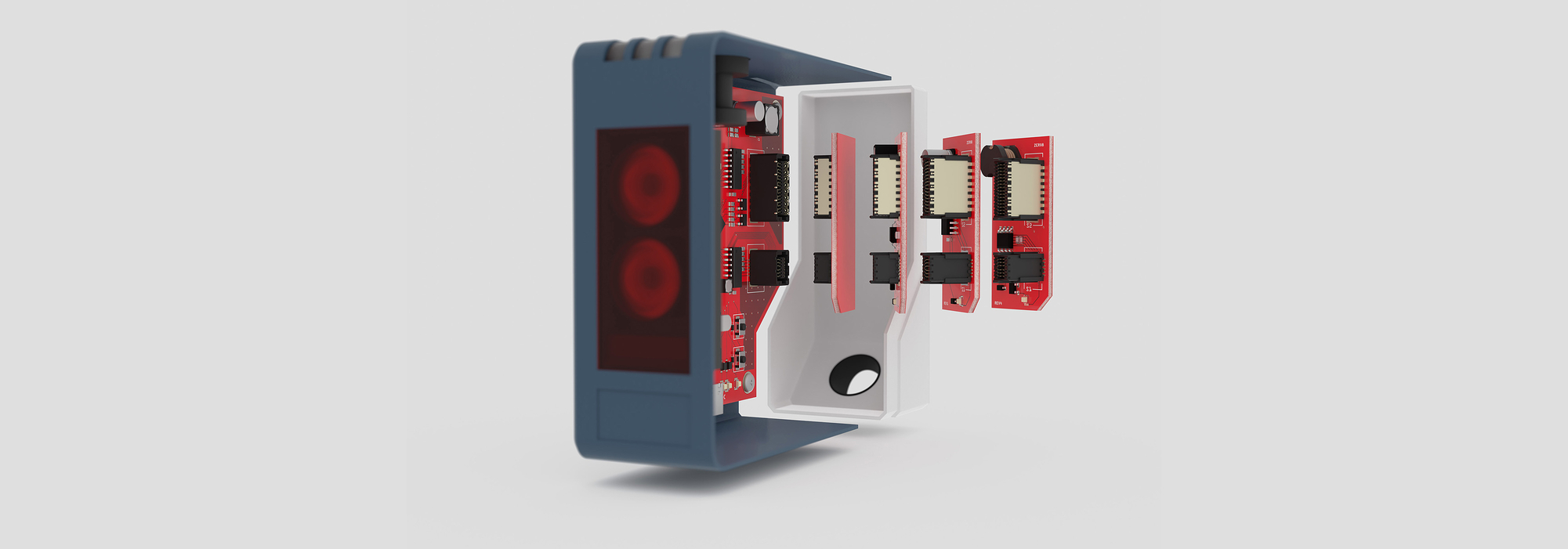

Iktar mgħaġġel, iżgħar, aktar robust: meta jintużaw f'sensuri industrijali u sistemi ta' kameras, il-konnetturi jridu jissodisfaw numru dejjem jikber ta' rekwiżiti. It-tendenza hija lejn il-modularizzazzjoni. Il-konnetturi bord-to-bord jippermettu li bordijiet taċ-ċirkwit stampat jiġu kkombinati b'modi differenti, u b'hekk jiddeterminaw b'mod sinifikanti l-funzjonalità tas-sensor. Fl-era tal-Industrija 4.0, il-konnetturi m'għandhomx biss isiru dejjem iżgħar u aktar b'saħħithom – minbarra l-miniaturizzazzjoni u l-veloċità għolja, l-użu f'ambjenti industrijali spiss jeħtieġ robustizza estrema. Din il-gwida hija mfassla biex tgħinek issib il-konnettur it-tajjeb għall-applikazzjoni tiegħek ta' viżjoni tal-magna.
Tliet rekwiżiti ewlenin huma essenzjali fl-iżvilupp ta' sensuri moderni u sistemi ta' kameras għal applikazzjonijiet industrijali: trasmissjoni tad-dejta b'veloċità għolja, miniaturizzazzjoni u robustezza. Dawn ir-rekwiżiti rari jistgħu jiġu kkunsidrati separatament minn xulxin – madankollu, skont il-prijoritajiet tiegħek, jista' jiġi identifikat il-konnettur ideali għall-applikazzjoni tiegħek.
Trasferiment tad-dejta b'veloċità għolja
Fl-era tad-data kbira, tal-IoT u tal-IIoT, is-sensuri u l-kameras intelliġenti fl-ambjenti industrijali jeħtieġu wkoll trasmissjoni ta' data sigura u b'veloċità għolja. Il-konetturi għall-applikazzjonijiet ta' veloċità għolja għandhom jinkludu disinn ta' kuntatt b'prestazzjoni għolja korrispondenti. Peress li l-ġeometrija tal-konettur tippreżenta ċertu riskju ta' fluttwazzjonijiet fir-risposta tal-impedenza, għandha tingħata attenzjoni partikolari matul l-iżvilupp tal-konetturi ta' veloċità għolja biex jiġi ottimizzat id-disinn tal-kuntatt sabiex tiġi kkontrollata l-impedenza. F'dan il-kuntest, huwa importanti li jiġu minimizzati kemm jista' jkun il-bidliet fis-sezzjoni trasversali ġewwa l-konnettur, peress li dawn iwasslu għal fluttwazzjonijiet fl-impedenza, li min-naħa tagħhom iwasslu għal telf fit-trasmissjoni tas-sinjal.
Fil-każ ta' assemblaġġi miniaturizzati, il-konnetturi għandhom ikollhom ukoll schermar elettromanjetiku, peress li s-sinjali ta' frekwenza għolja huma partikolarment suxxettibbli għal interferenza elettromanjetika mhux mixtieqa. Anke puls żgħir jista' jkun biżżejjed biex jiddistorsjona s-sinjal utli, li jfisser li r-riċevitur ma jistax aktar jinterpreta l-istati diġitali b'mod ambigwu.
Konettur jista' jaġixxi kemm bħala sink kif ukoll bħala sors ta' interferenza; b'kelma oħra, jista' jkun suġġett għall-influwenza ta' komponenti oħra fl-assemblaġġ, filwaqt li hu stess jeżerċita effett elettromanjetiku fuq il-komponenti madwaru. L-induttanza ta' koppjar LK, imkejla f'pikohenries (pH), tista' tintuża biex tiddeskrivi l-konettur f'żewġ funzjonijiet – kemm bħala sors kif ukoll bħala sink. Konfigurazzjoni sempliċi ta' test tgħin lill-utenti jiddeterminaw liema konnettur u liema pinout huma meħtieġa jew ottimali għall-applikazzjoni speċifika tagħhom. Biex dan isir, is-sinjal utli għandu jiġi disturbjat bl-użu ta' ġeneratur ta' burst u l-induttanza ta' koppjar massima permessa tiġi mkejla. Jekk il-vultaġġ indott (Uind), il-vultaġġ tal-ġeneratur (UGen) u l-konstanti tal-ġeneratur (kGen) ikunu magħrufa, l-induttanza ta' koppjar massima permessa speċifika (L) għal kull applikazzjoni tista' tiġi ddeterminata billi tuża l-formula li ġejja:
L = Uind / (UGen * kGen)
L-induttanza ta' koppjar tgħin ukoll lill-utent jagħżel il-konnettur xieraq f'termini ta' kompatibbiltà elettromanjetika. Dan jippermetti wkoll li jiġu evitati testijiet ta' prova u żball kostużi u li jieħdu ħafna żmien fil-laboratorju tal-EMC.
Huwa possibbli wkoll li jitnaqqas l-induttanza ta' koppjar ta' konnettur billi jintuża schermar. Hawnhekk hawn eżempju ta' applikazzjoni: Għal sinjal HDMI, ġie determinat induttanza ta' koppja massima speċifika għall-każ ta' 47 pH f'vultaġġ ta' 4.4 kV. Jekk il-valur jaqbeż dan, is-sinjal ma jistax jittrasmetti mingħajr interferenza. Il-figura hawn taħt turi li l-induttanza ta' koppja ġiet imnaqqsa b'mod sinifikanti permezz tal-użu ta' kunċett ta' schermar.
Konettur jista' jaġixxi kemm bħala sink kif ukoll bħala sors ta' interferenza; b'kelma oħra, jista' jkun suġġett għall-influwenza ta' komponenti oħra fl-assemblaġġ, filwaqt li hu stess jeżerċita effett elettromanjetiku fuq il-komponenti madwaru. L-induttanza ta' koppjar LK, imkejla f'pikohenries (pH), tista' tintuża biex tiddeskrivi l-konettur f'żewġ funzjonijiet – kemm bħala sors kif ukoll bħala sink. Konfigurazzjoni sempliċi ta' test tgħin lill-utenti jiddeterminaw liema konnettur u liema pinout huma meħtieġa jew ottimali għall-applikazzjoni speċifika tagħhom. Biex dan isir, is-sinjal utli għandu jiġi disturbjat bl-użu ta' ġeneratur ta' burst u l-induttanza ta' koppjar massima permessa tiġi mkejla. Jekk il-vultaġġ indott (Uind), il-vultaġġ tal-ġeneratur (UGen) u l-konstanti tal-ġeneratur (kGen) ikunu magħrufa, l-induttanza ta' koppjar massima permessa speċifika (L) għal kull applikazzjoni tista' tiġi ddeterminata billi tuża l-formula li ġejja:
L = Uind / (UGen * kGen)
L-induttanza ta' koppjar tgħin ukoll lill-utent jagħżel il-konnettur xieraq f'termini ta' kompatibbiltà elettromanjetika. Dan jippermetti wkoll li jiġu evitati testijiet ta' prova u żball kostużi u li jieħdu ħafna żmien fil-laboratorju tal-EMC.
Huwa possibbli wkoll li jitnaqqas l-induttanza ta' koppjar ta' konnettur billi jintuża schermar. Hawnhekk hawn eżempju ta' applikazzjoni: Għal sinjal HDMI, ġie determinat induttanza ta' koppja massima speċifika għall-każ ta' 47 pH f'vultaġġ ta' 4.4 kV. Jekk il-valur jaqbeż dan, is-sinjal ma jistax jittrasmetti mingħajr interferenza. Il-figura hawn taħt turi li l-induttanza ta' koppja ġiet imnaqqsa b'mod sinifikanti permezz tal-użu ta' kunċett ta' schermar.

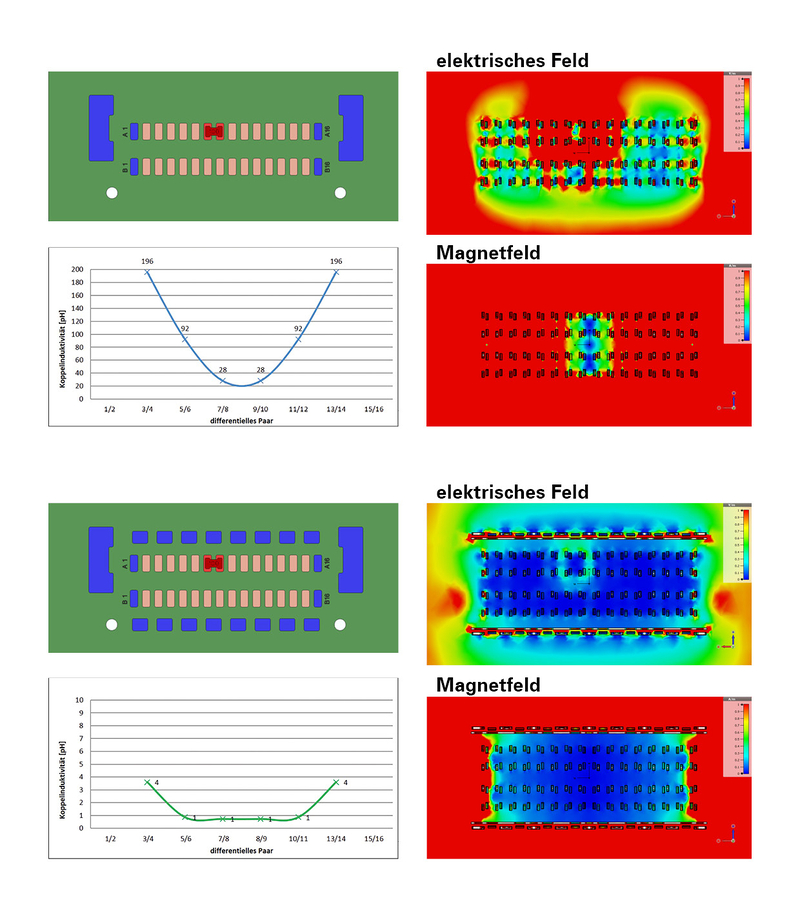

F'kull waħda mill-verżjonijiet, kemm dawk mingħajr schermatura kif ukoll dawk b'schermatura, il-bordijiet tal-blokka u l-kuntatti esterni kienu konnessi mal-potenzjal tal-art, filwaqt li sinjal kien applikat permezz ta' par ta' kuntatti. Il-valuri tal-induttanza ta' koppjar imkejla jistgħu jiġu dimostrati billi jintużaw gradjenti ta' kulur tal-kampi elettriċi u magnetiċi. Is-simulazzjoni bl-użu ta' konnettur mingħajr schermatura wriet li hemm induċibilità ta' koppjar sa 196 pH. Minħabba l-valur tal-limitu stabbilit ta' 47 pH, it-trasmissjoni tas-sinjal mingħajr interruzzjoni għalhekk ma tkunx aktar garantita. Madankollu, bil-konnettur protett, il-valuri tal-induttanza tal-koppja jvarjaw minn 1 sa 4 pH. Dawn ġew imnaqqsa b'fattur ta' madwar 50 minħabba l-protezzjoni, u b'hekk tiġi żgurata trasmissjoni mingħajr interferenza. B'numru ogħla ta' polijiet, tnaqqis b'fattur ta' 100 sa 200 huwa anke possibbli.
Għall-utent, il-protezzjoni toffri benefiċċji f'żewġ aspetti: L-ewwelnett, il-konnettur jaġixxi inqas bħala sors ta' interferenza; it-tieni, il-protezzjoni tfisser li tippreżenta sink aktar baxx għas-sinjali. Billi jużaw konnetturi protetti, issa jistgħu wkoll jiġu pożizzjonati aktar qrib sorsi u sinkijiet ta' interferenza fuq il-bord tal-ċirkwit stampat. Barra minn hekk, dan jippermetti li tinkiseb klassi ta' prestazzjoni ogħla fit-testijiet preskritti ta' burst u surge tal-apparat elettriku.
Għall-utent, il-protezzjoni toffri benefiċċji f'żewġ aspetti: L-ewwelnett, il-konnettur jaġixxi inqas bħala sors ta' interferenza; it-tieni, il-protezzjoni tfisser li tippreżenta sink aktar baxx għas-sinjali. Billi jużaw konnetturi protetti, issa jistgħu wkoll jiġu pożizzjonati aktar qrib sorsi u sinkijiet ta' interferenza fuq il-bord tal-ċirkwit stampat. Barra minn hekk, dan jippermetti li tinkiseb klassi ta' prestazzjoni ogħla fit-testijiet preskritti ta' burst u surge tal-apparat elettriku.
miniaturizzazzjoni

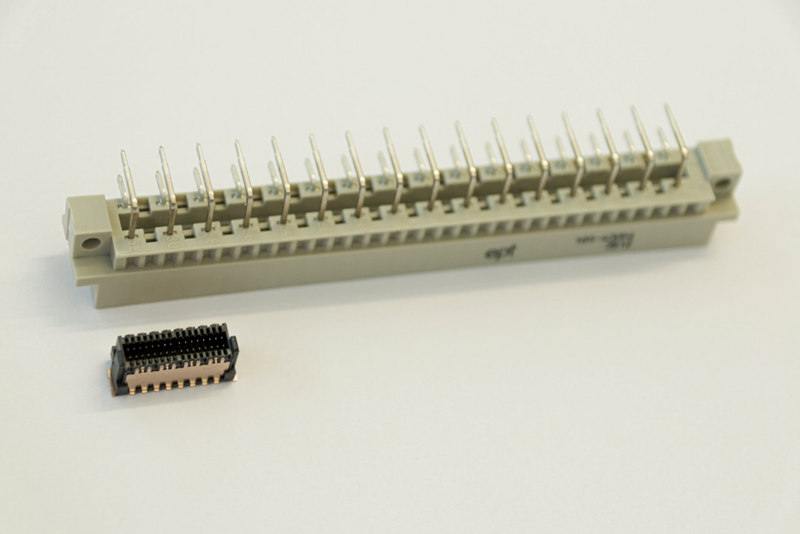

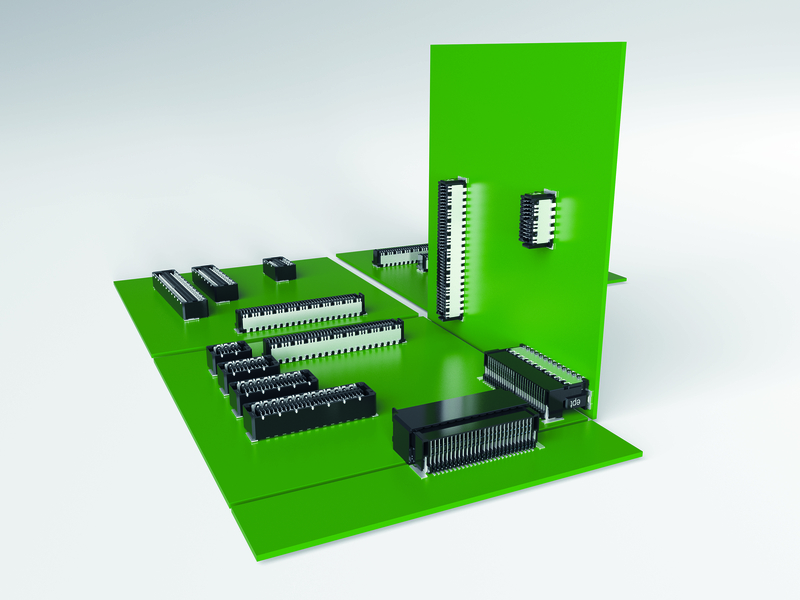

Minkejja l-integrazzjoni funzjonali dejjem akbar, id-daqs fiżiku tas-sensuri u s-sistemi tal-kamera m'għandux jiżdied. Fil-biċċa l-kbira tal-każijiet, l-awtomazzjoni industrijali fil-fatt teħtieġ miniaturizzazzjoni kostanti sabiex il-magni jkunu jistgħu jinbnew b'mod dejjem aktar kompatt. B'mod simili, it-tendenza lejn disinji modulari tas-sensuri u tal-kameras teħtieġ l-użu ta' konnetturi miniaturizzati b'mod korrispondenti. Matul id-deċennji li għaddew, il-konnetturi ġew imnaqqsa għal frazzjoni mid-daqs oriġinali tagħhom filwaqt li żammew prestazzjoni kważi identika.
It-teknoloġija tal-montaġġ fuq il-wiċċ hija ideali għal applikazzjonijiet b'ispazju partikolarment limitat. Hija partikolarment tiffranka spazju għax tippermetti l-assemblar ta' PCB b'żewġ naħat u pitch żgħir. Bil-metodu tal-inserzjoni, pereżempju, pitch ristrett ta' biss 0.5 mm ma jkunx fattibbli minħabba l-forzi fiżiċi li jaġixxu matul il-proċess tal-inserzjoni – u lanqas l-assemblar ta' PCB b'żewġ naħat. Fil-każ ta' applikazzjonijiet miniaturizzati, hemm ukoll kriterju ieħor importanti li għandu jiġi kkunsidrat meta tagħżel il-konnettur it-tajjeb: f'każijiet bħal dawn, komponenti sensittivi f'assemblaġġ spiss ikunu jinsabu ħafna qrib xulxin. Dan joħloq riskju akbar ta' interferenza elettromanjetika reċiproka bejn il-komponenti. Naturalment, it-trasmissjoni tad-dejta fl-applikazzjoni tiegħek ma tridx tiġi interrotta, distorta jew anke mblukkata taħt l-ebda ċirkostanza. Għalhekk, il-protezzjoni EMC qed issir dejjem aktar importanti. Biex tevita interferenza fis-sinjal, huwa għalhekk rakkomandabbli, bħalma jiġri ma' konnetturi ta' veloċità għolja, li tagħżel konnettur b'skjermatura wkoll f'dan il-każ.
robustezza

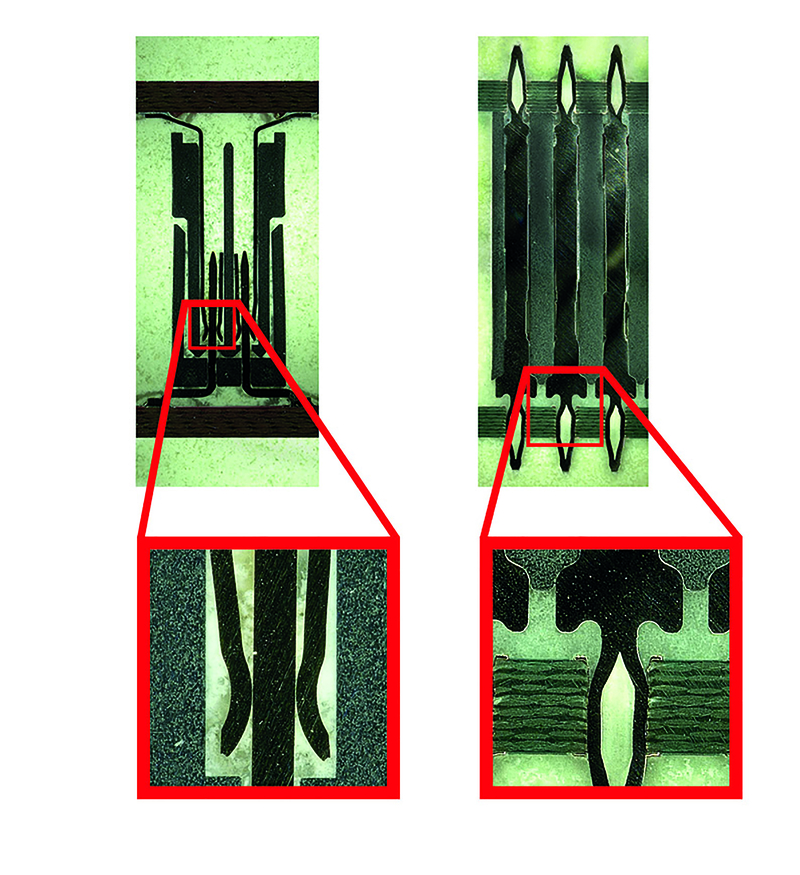

Is-sensuri u s-sistemi tal-kamera użati f'viċinanza mill-qrib ma' magni huma partikolarment esposti għal kundizzjonijiet ambjentali iebsa. Biex tipproteġi l-elettronika minn dawn l-influwenzi esterni, l-assemblaġġ kollu jista' jiġi inkapsulat. Madankollu, dan jeħtieġ soluzzjoni ta' konnessjoni li tkun kompatibbli wkoll mal-proċess ta' inkapsulazzjoni. Il-konnekturi standard ċarament jinsabu f'diżavantagg hawnhekk, peress li l-erja ta' konnessjoni vulnerabbli trid tiġi protetta mill-inkapsulant. It-teknoloġija tal-kuntatt bil-lama tar-rebbiegħa użata ma tipprovdix il-klassifikazzjoni ta' protezzjoni IP meħtieġa għal dawn il-materjali.
Meta tagħżel il-konnettur xieraq, trid tieħu ħsieb biex tagħżel soluzzjoni ta' konnessjoni f'biċċa waħda – jiġifieri konnettur li ma jeħtieġx żona ta' konnessjoni konvenzjonali. Dan jippermetti lill-kompost tal-potting jipprovdi konnessjoni durabbli u robusta, filwaqt li jiżgura li ma jistax jidħol fl-erja tal-kuntatt.

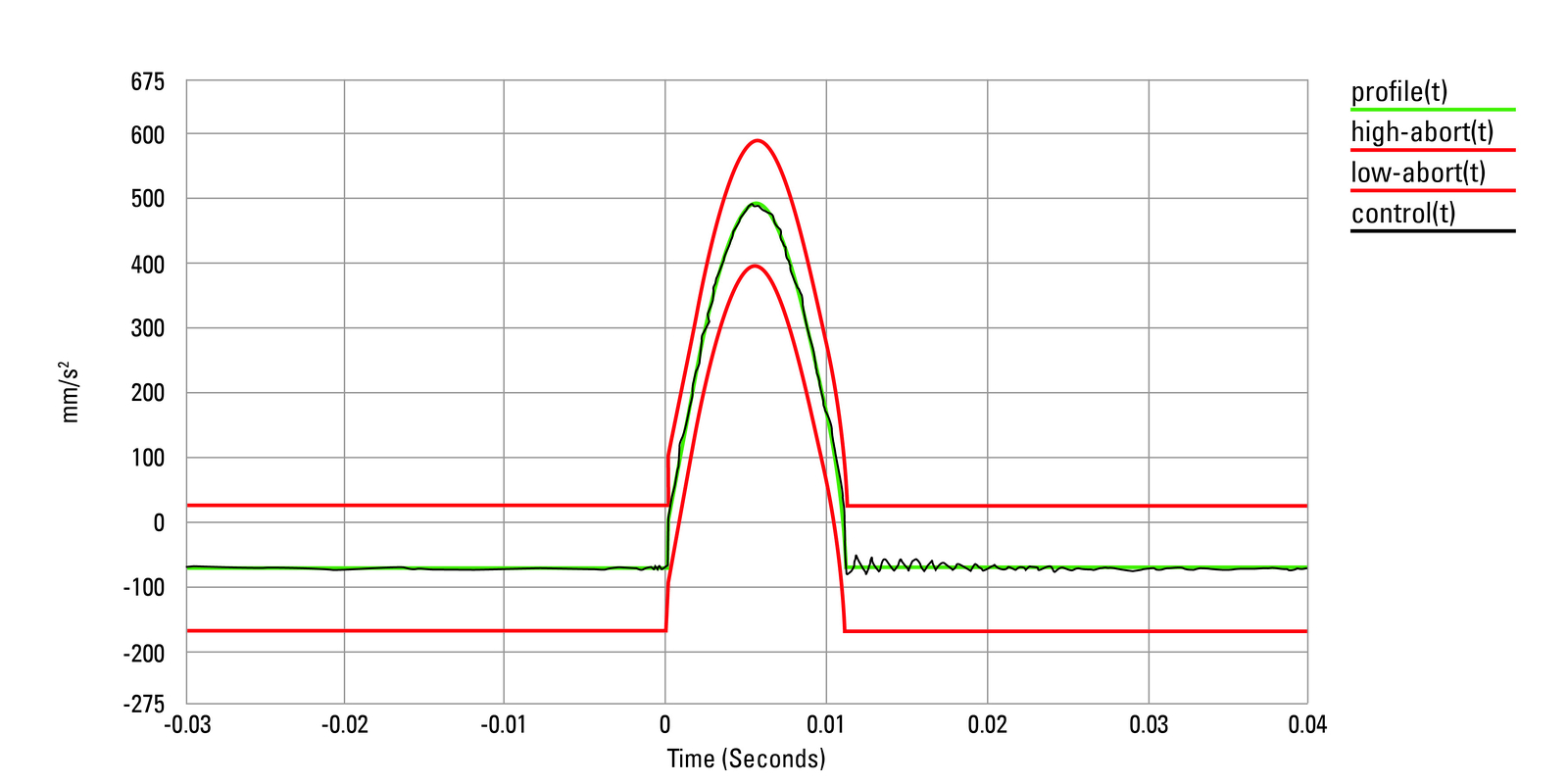

Jekk komponenti elettronici għandhom jiġu ttestjati għall-robustezza, dan jista' jsir permezz ta' testijiet fil-laboratorju. F'dawn it-testijiet, il-profil ta' xokk standardizzat għandu jikkorrispondi għall-kundizzjoni mixtieqa, jiġifieri aċċellerazzjoni ta' 50 g b'tolleranza ta' 20 fil-mija (abort għoli u abort baxx). Skont DIN EN 60068-2-27, interruzzjoni tal-kuntatt ta' ≤ 1 µs hija permessa.
Jekk komponenti elettronici għandhom jiġu ttestjati għall-robustezza, dan jista' jsir permezz ta' testijiet fil-laboratorju. F'dawn it-testijiet, il-profil ta' xokk standardizzat għandu jikkorrispondi għall-kundizzjoni mixtieqa, jiġifieri aċċellerazzjoni ta' 50 g b'tolleranza ta' 20 fil-mija (abort għoli u abort baxx). Skont DIN EN 60068-2-27, interruzzjoni tal-kuntatt ta' ≤ 1 µs hija permessa.
Jekk il-konnettur fl-applikazzjoni tiegħek ikun espost għal influwenzi esterni ambjentali estremi bħal vibrazzjoni, xokk, umdità, ħmieġ, temperaturi estremi jew fluttwazzjonijiet fit-temperatura, huwa meħtieġ ukoll robustizza estrema. L-inkapsulazzjoni tal-assemblaġġ tiegħek tista' tgħin, iżda huwa rakkomandabbli li ma tiddependix biss fuqha. Minflok, huwa rakkomandat kombinazzjoni ta' inkapsulazzjoni u teknoloġija press-fit. Din tal-aħħar diġà ippruvat ruħha biljunijiet ta' drabi u hija meqjusa bħala l-iktar għażla ta' konnessjoni robusta u affidabbli – anke f'kundizzjonijiet avversi. Bit-teknoloġija press-fit, il-pin tal-konnettur jiġi ppressat f'toqba permeabbli fil-bord tal-ċirkwit stampat, u b'hekk jinħolqu kemm konnessjoni elettrika kif ukoll mekkanika bejn il-konnettur u l-PCB. Fl-istess ħin, jista' jintlaħaq tfaddil fil-kostijiet sa 50 fil-mija, peress li jinħallu xogħol ta' saldjar kumpless u soluzzjonijiet ta' kejbils għoljin. Meta tkun eliminata l-parti vulnerabbli tal-plagg, konnettur li juża t-teknika press-fit jista' saħansitra jiflaħ tagħbijiet ta' xokk ta' 50 sa 200 g mingħajr ebda telf ta' kuntatt.
Meta jkunu mitluba' l-plejers versatili
Fit-teorija, dawn ir-rekwiżiti – trasmissjoni ta' data b'veloċità għolja, miniaturizzazzjoni u robustizza – jistgħu jiġu kkunsidrati b'mod relattivament isolat minn xulxin. Madankollu, bħala utent, bla dubju ssib li l-konnettur li għandek bżonn rari jkollu jissodisfa biss wieħed minn dawn ir-rekwiżiti. Għalhekk, ħafna konnetturi jissodisfaw diversi minn dawn il-kriterji b'modi differenti. F'ċerti każijiet, jista' jkun ta' valur ukoll li wieħed iħares lejn il-'all-rounders' fost il-konetturi. Jekk, pereżempju, se jintużaw diversi konnetturi fl-istess ħin, huwa rakkomandabbli li tagħżel familja ta' prodotti li toffri skalabbiltà għolja. Dan jgħin biex tevita ċikli ta' approvazzjoni li jieħdu ħafna żmien u huma kostużi, filwaqt li tiżgura li l-prodotti kollha fi ħdan familja ta' konnetturi huma kompatibbli ma' xulxin – irrispettivament minn jekk huma protetti, mhux protetti, dritti jew angolati.
Xi mistoqsijiet?
Bħala esperti fil-konetturi PCB u t-teknoloġija tal-kuntatt, aħna kuntenti li naqsmu l-għarfien tagħna, pereżempju permezz ta' webinars apposta għall-bżonnijiet tiegħek:
www.webinar.ept-group.de
Jew ikkuntattjana direttament għal kwalunkwe mistoqsija li tista' jkollok rigward il-konetturi!
