Kif jistgħu jiġu mwaħħla l-konetturi plug-dirett EC.8?
Il-konnetturi b'toqob permeabbli jiġu manifatturati bl-użu tat-teknoloġija tal-montaġġ fuq il-wiċċ (SMT). Is-soldering isir direttament fuq il-bord tal-ċirkwit stampat. Għal numri ta' pin li
jvarjaw minn 20 sa 140, il-prodotti jiġu pprovduti f'ippakkjar standard ta' tape-and-reel; dan jippermetti proċessar kompletament awtomatizzat permezz ta' pick-and-place.
Il-konnetturi b'numru ta' pin minn 160 sa 200 jiġu ppakkjati f'vassoi bħala standard; il-pakkettar f'tape-and-reel huwa wkoll disponibbli fuq talba. Madankollu, dan juża tape usa', li huwa inqas komuni.
Liema speċifikazzjonijiet jew layout għandu jkun manifatturat il-karta tal-plug-in?

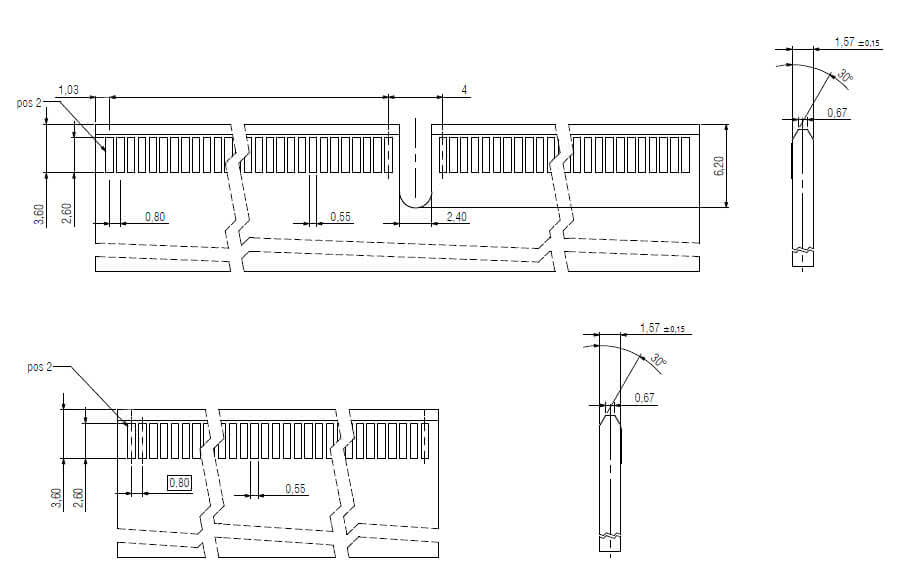

Jekk jogħġbok irreferi għad-disinn hawn taħt għall-ħamfering u d-dimensjonijiet tal-bord taċ-ċirkwit stampat. Nirrakkomandaw deheb iebes għall-pads tad-deheb. Jekk jogħġbok irreferi għad-disinn tal-prodott għal aktar dettalji.
Għaliex għandu jintuża sistema ta' konnettur b'konnessjoni diretta?
Is-sistemi ta' konnessjoni diretta jippermettu li jintlaħqu rati għoljin ta' trasferiment tad-dejta. Meta mqabbla mas-sistemi ta' konnetturi b'żewġ biċċiet, l-effetti negattivi tat-tieni konnettur fuq is-sinjal jiġu eliminati. Dan huwa prinċipalment minħabba n-numru mnaqqas ta' punti ta' kuntatt, inqas bidliet fis-sezzjoni trasversali tal-konduttur u tnaqqis assoċjat fil-bidliet fid-direzzjoni tas-sinjal.
Dan ifisser li prestazzjoni għolja tista' tinkiseb anke b'impronta żgħira. Barra minn hekk, ir-reżistenza tal-kuntatt hija mnaqqsa meta mqabbla mas-sistemi ta' konnettur b'żewġ partijiet, li tirriżulta f'kapaċità akbar ta' trasport tal-kurrent.
Huwa s-sistema tal-konnettur EC.8 kompatibbli mas-speċifikazzjonijiet standard tal-bord it-tifla?
Is-sistema ta' konnettur EC.8 tappoġġja karti figloli b'ħoxna ta' 1.60 mm. Għal konnetturi b'80 jew aktar kuntatti, hemm bar tal-gwida integrat ukoll biex jipprevjeni inserzjoni żbaljata. Dan jista' jiġi omess fil-verżjoni ta' 60 pin jekk mixtieq.
Is-sistema ta' konnettur EC.8 tikkonforma mal-istandards attwali tas-suq u hija kompatibbli ma' bordijiet wiesgħa użati.
Għal liema applikazzjonijiet jintużaw il-konnetturi diretti EC.8?
Grazzi għall-versatilità tagħhom, il-konetturi EC.8 ta' konnessjoni diretta jintużaw f'firxa wiesgħa ta' applikazzjonijiet f'ħafna industriji. Fil-qasam tat-teknoloġija tal-awtomazzjoni u l-apparati IoT, pereżempju, joffru l-vantaġġi ta' pitch fin u rati għoljin ta' trasferiment tad-dejta.
Liema livell ta' allinjament ħażin jissaportu l-konnetturi diretti EC.8 meta jidħol il-karta bint?
Diverġenza angolari sa 5° hija permessa kemm fid-direzzjoni longitudinali kif ukoll fit-trasversali.
Diverġenza ta' 0.7 mm perpendikolari u 0.6 mm parallelu mal-assi longitudinali tal-konnettur hija permessa.
Liema rati tad-dejta jistgħu jittrasmettu?
Ir-rata tat-trasferiment tad-dejta hija 28 Gbit/s. Id-diagramma li ġej turi t-telf ta' inserzjoni kontra l-frekwenza.
Liema tipi ta' enerġija jistgħu jittrasmettu?
Konektor ta' 140 pin jista' jġorr sa 3.2A f'temperatura ambjentali ta' 20°C. Għal aktar informazzjoni, jekk jogħġbok ikkuntattjana fuq sales@ept.de
Huma l-konetturi EC.8 komponenti rikonoxxuti mill-UL?
Iva, il-konnetturi EC.8 ta' EPT huma komponenti rikonoxxuti mill-UL fl-Istati Uniti u fil-Kanada.
Il-konetturi EC.8 huma konformi mar-RoHS?
RoHS (Restrizzjoni tal-użu ta' ċerti Sostanzi Perikolużi) hija d-direttiva li tirrestrinġi l-użu ta' ċerti sustanzi perikolużi fl-apparat elettriku u elettroniku.
Nistqarru li l-konetturi EC.8 ta' ept jikkonformaw mad-Direttiva RoHS 2011/65/UE, kif indikat fis-certifikat RoHS. Aktar informazzjoni tista' tinstab taħt RoHS & REACH.
