Karta bajda: Kif il-konnetturi bord-to-bord jiksbu robustizza u liema fatturi jaffettwaw il-konnettur
Kemm fl-ajrospazju, fl-awtomazzjoni industrijali, fit-trasport jew fil-kura tas-saħħa: il-konetturi bord-ma'-bord għandhom dejjem jiżguraw trasmissjoni affidabbli tas-sinjali u m'għandhomx jonqsu taħt kwalunkwe ċirkostanza. Fl-istess ħin, huma esposti għal firxa ta' stress ambjentali: Il-forzi mekkaniċi bħal xokk, vibrazzjoni u osċillazzjonijiet jipperikolaw l-istabbiltà tat-trasmissjoni tad-dejta, kif ukoll l-influwenzi ambjentali termali u kimiċi kkawżati minn temperaturi estremi, fluttwazzjonijiet sinifikanti fit-temperatura, gassijiet ta' ħsara, umdità u ħmieġ. Għalhekk, il-manifatturi ta' konnetturi ta' bord stampat ta' kwalità għolja jużaw firxa sħiħa ta' miżuri biex jipproteġu l-konnetturi bord-ma-bord tagħhom minn dawn il-forzi.
Ir-robustezza tal-konetturi bord-ma'-bord minkejja l-miniaturizzazzjoni
L-inġinerija elettrika moderna hija, aktar minn qatt qabel, suġġetta għal tendenza partikolari: il-miniaturizzazzjoni. L-assemblaġġi u l-komponenti tagħhom m'għandhomx biss isiru dejjem aktar b'saħħithom, iżda wkoll dejjem iżgħar. Madankollu, spiss jintużaw f'kundizzjonijiet iebsa fid-dinja reali. Għalhekk, il-komponenti, inklużi l-konnetturi, qed isiru dejjem aktar delikati filwaqt li jifilħu l-istess livell ta' stress. Madankollu, konnettur ta' kwalità għolja mhux biss jiflaħ dan l-istress daqs il-korrispondent tiegħu l-aktar antik u kbir, iżda anke aħjar. Dan huwa minħabba l-avvanzi fil-kompożizzjoni tal-materjal u fid-disinn tal-prodott, pereżempju fil-ġeometrija tal-korp isolanti.
Varjetà wiesgħa ta' fatturi tinfluwenza r-robustezza ta' konnettur bord-ma' bord:
Varjetà wiesgħa ta' fatturi tinfluwenza r-robustezza ta' konnettur bord-ma' bord:
- Disinn ta' kuntatt
- fuq
- il-wiċċ Sistema ta' kuntatt
- Teknoloġija ta' konnessjoni
- Disinn ta' insulatur
- Firxa ta' tolleranza
Wiċċ bħala fattur ta' influwenza
Fattur wieħed li jikkontribwixxi huwa l-wiċċ ta' kuntatt. Dan għandu rwol deċiżiv fid-determinazzjoni tal-ħajja tas-servizz tal-konnettur, li normalment tiġi mkejla f'ċikli ta' konnessjoni. Matul l-użu fil-qasam, il-konnettur ikun soġġett għal ċerti mikro-movimenti. Dawn iwasslu għal abrasjoni tal-wiċċ u, konsegwentement, għall-ossidazzjoni. Ir-riżultat huwa reżistenza akbar fil-kuntatt u, għalhekk, kwalità aktar fqira fit-trasmissjoni tas-sinjal. Għalhekk, kopertura
ta' kuntatt ta' kwalità għolja u durabbli hija kruċjali biex tipprevjeni l-abrasjoni tal-wiċċ.
Aqra l-white paper b'xejn tagħna biex issir taf x'għandek tfittex meta tagħżel wiċċ ta' kuntatt.
ta' kuntatt ta' kwalità għolja u durabbli hija kruċjali biex tipprevjeni l-abrasjoni tal-wiċċ.
Aqra l-white paper b'xejn tagħna biex issir taf x'għandek tfittex meta tagħżel wiċċ ta' kuntatt.
Id-disinn tal-kuntatt bħala fattur influwenti
Il-kuntatti ta' konnettur ta' bord taċ-ċirkwit stampjat huma stampjati jew mitħuna. Madankollu, matul il-proċess tal-istampar, jinħoloq wiċċ mhux uniformi b'kantunieri ħarxa fuq in-naħa t'isfel tal-istrixxa stampjata, li jidher taħt mikroskopju. Is-sistemi konvenzjonali jagħmlu kuntatt ma' dan il-kantunier stampjat, li jwassal għal aktar abrasjoni tal-wiċċ u, konsegwentement, għal reżistenza ta' kuntatt ogħla.
Karta teknika b'xejn dwar ir-robustezza tal-konnettur
F'din il-white paper b'xejn, titgħallem, pereżempju, kif tnaqqas ir-reżistenza tal-kuntatt billi tagħżel id-disinn tal-kuntatt it-tajjeb. Nispjegaw ukoll, billi nużaw diversi fatturi li jaffettwaw, kif il-konetturi bord-ma'-bord jiksbu robustizza u eżattament x'għandu jiġi kkunsidrat. Talab
il-white paper »
il-white paper »
Is-sistema ta' kuntatt bħala fattur li jinfluwenza

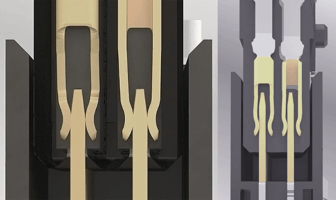

Il-konetturi tradizzjonali b'żewġ partijiet għandhom kuntatt bil-lama u kuntatt bil-molla. Madankollu, f'każ ta' impatt qawwi, il-banda tal-lametti tista' tinqata' mill-banda tar-rebbiegħa. Biex tipprevjeni telf ta' kuntatt bħal dan, tista' tintuża banda tar-rebbiegħa b'żewġ naħat biex tipprovdi ridondanza u b'hekk tiżgura kuntatt affidabbli, peress li r-rebbiegħa sekondarja tiżgura li t-trasmissjoni tas-sinjal tibqa' miżmuma f'kull ħin permezz ta' mill-inqas punt wieħed ta' kuntatt.
Madankollu, anke aktar robusti huma l-konnetturi b'sistema ta' kuntatt imsejħa 'gender-neutral'. Il-karatteristika distintiva hawnhekk hija l-ġeometrija identika tal-kuntatti taż-żewġ nofsijiet tal-konnettur.
Madankollu, anke aktar robusti huma l-konnetturi b'sistema ta' kuntatt imsejħa 'gender-neutral'. Il-karatteristika distintiva hawnhekk hija l-ġeometrija identika tal-kuntatti taż-żewġ nofsijiet tal-konnettur.
It-teknoloġija tal-konnessjoni bħala fattur kontributiv
Hemm diversi modi kif tgħaqqad konnetturi ma' bordijiet taċ-ċirkwit stampat.
Wieħed minnhom huwa t-teknika press-fit imsemmija qabel. L-għan ta' din it-teknika huwa li tinkiseb l-ogħla forzi ta' retensjoni possibbli bejn il-konnettur u l-bord taċ-ċirkwit stampat, filwaqt li tintuża l-inqas forza ta' press-fit possibbli. Dawn il-forzi ta' żamma jiddeterminaw il-konnessjoni mekkanika, li min-naħa tagħha trid tirreżisti xokk u vibrazzjoni.
Madankollu, it-teknika press-fit mhix dejjem xierqa; pereżempju, meta l-bordijiet tal-ċirkwit stampat jridu jiġu popolati fuq iż-żewġ naħat jew meta ma tistax tinżamm il-minimu spazju liberu mill-komponenti fid-direzzjoni tal-forza. Mod ieħor kif tinħoloq konnessjoni affidabbli u durabbli bejn il-konnettur u l-bord tal-ċirkwit stampat huwa t-teknoloġija tal-montaġġ fuq il-wiċċ (SMT). F'dan il-proċess, il-konnetturi jiġu saldjati fuq żoni ta' konnessjoni definiti fuq il-bord tal-ċirkwit stampat – il-pads tas-solder – billi tuża pasta tas-solder.
Wieħed minnhom huwa t-teknika press-fit imsemmija qabel. L-għan ta' din it-teknika huwa li tinkiseb l-ogħla forzi ta' retensjoni possibbli bejn il-konnettur u l-bord taċ-ċirkwit stampat, filwaqt li tintuża l-inqas forza ta' press-fit possibbli. Dawn il-forzi ta' żamma jiddeterminaw il-konnessjoni mekkanika, li min-naħa tagħha trid tirreżisti xokk u vibrazzjoni.
Madankollu, it-teknika press-fit mhix dejjem xierqa; pereżempju, meta l-bordijiet tal-ċirkwit stampat jridu jiġu popolati fuq iż-żewġ naħat jew meta ma tistax tinżamm il-minimu spazju liberu mill-komponenti fid-direzzjoni tal-forza. Mod ieħor kif tinħoloq konnessjoni affidabbli u durabbli bejn il-konnettur u l-bord tal-ċirkwit stampat huwa t-teknoloġija tal-montaġġ fuq il-wiċċ (SMT). F'dan il-proċess, il-konnetturi jiġu saldjati fuq żoni ta' konnessjoni definiti fuq il-bord tal-ċirkwit stampat – il-pads tas-solder – billi tuża pasta tas-solder.
Id-disinn tal-korp isolanti bħala fattur li jinfluwenza
Il-ġeometrija tal-korp ta' insulazzjoni ta' konnettur bord-ma'-bord tgħin ukoll biex tipproteġi l-kuntatti minn ħsara waqt l-operazzjoni jew l-installazzjoni. Għandha tkun iddisinjata b'mod li l-kuntatti vulnerabbli jkunu protetti ġewwa l-konnettur.
Il-ħamferi tal-inserzjoni jistgħu wkoll jipprevjenu ħsara waqt l-assemblaġġ. Jgħinu jikkumpensaw kwalunkwe allinjament żbaljat bejn il-bordijiet tal-ċirkwit stampat f'kull direzzjoni meta jingħaqdu. Bl-għajnuna ta' żona ta' qbid addizzjonali, iż-żewġ nofsijiet tal-konnettur jistgħu jingħaqdu mingħajr ħsara anke f'każ ta' allinjament żbaljat ċentrali jew angolari.
Il-ħamferi tal-inserzjoni jistgħu wkoll jipprevjenu ħsara waqt l-assemblaġġ. Jgħinu jikkumpensaw kwalunkwe allinjament żbaljat bejn il-bordijiet tal-ċirkwit stampat f'kull direzzjoni meta jingħaqdu. Bl-għajnuna ta' żona ta' qbid addizzjonali, iż-żewġ nofsijiet tal-konnettur jistgħu jingħaqdu mingħajr ħsara anke f'każ ta' allinjament żbaljat ċentrali jew angolari.
Fattur ta' influwenza Firxa ta' tolleranza
Il-firxa tat-tolleranza ta' konnettur għandha rwol kruċjali fl-evalwazzjoni tar-robustezza tiegħu. Jekk il-konnettur ma jistax jikkumpensa għat-tolleranzi mogħtija, il-movimenti mekkaniċi jwasslu għall-ilbies jew anke għall-ħsara fil-konnessjoni.
Fil-qasam, pereżempju, jinħolqu tensjonijiet mhux biss fid-direzzjonijiet x u y, iżda wkoll fid-direzzjoni z. Dan iwassal għall-mistoqsija dwar il-protezzjoni kontra l-inserzjoni żejda ta' konnettur. Dan jiddeskrivi ż-żona ta' sovrapposizzjoni bejn il-kuntatti maskili u femminili, u b'hekk jippermetti mhux biss spazjament differenti fuq il-PCB iżda wkoll – skont id-daqs ta' din iż-żona – firxiet ta' tolleranza.
Aqra l-white paper b'xejn tagħna biex issir taf liema fatturi oħra jaffettwaw il-firxa ta' tolleranza u kif tikkumpensa għalihom. Talab
il-white paper »
Fil-qasam, pereżempju, jinħolqu tensjonijiet mhux biss fid-direzzjonijiet x u y, iżda wkoll fid-direzzjoni z. Dan iwassal għall-mistoqsija dwar il-protezzjoni kontra l-inserzjoni żejda ta' konnettur. Dan jiddeskrivi ż-żona ta' sovrapposizzjoni bejn il-kuntatti maskili u femminili, u b'hekk jippermetti mhux biss spazjament differenti fuq il-PCB iżda wkoll – skont id-daqs ta' din iż-żona – firxiet ta' tolleranza.
Aqra l-white paper b'xejn tagħna biex issir taf liema fatturi oħra jaffettwaw il-firxa ta' tolleranza u kif tikkumpensa għalihom. Talab
il-white paper »
Proċedura tat-test
Hemm diversi proċeduri ta' test biex jiġu vvalutati b'mod komprensiv ir-robustezza tal-konetturi bord-ma'-bord. Dawn jinvolvu l-eżaminazzjoni ta' varjabbli bħal saħħa dielettrika u reżistenza tal-kuntatt kemm qabel kif ukoll wara test ta' stress, u spezzjoni viżiva tal-kundizzjoni tal-kuntatti. Per eżempju, jistgħu jiġu vvalutati l-effetti ta' 500 ċiklu ta' konnessjoni fuq is-saħħa dielettrika, jew test klimatiku jista' jiddetermina jekk diversi sigħat f'-55°C segwiti minn 125°C għandhom impatt negattiv fuq ir-reżistenza tal-kuntatt tal-konnettur. Fit-test tal-iskokk tat-temperatura, il-konnettur għandu jiflaħ alternazzjoni rapida bejn dawn it-temperaturi estremi 100 darba għal 30 minuta kull waħda. Barra minn hekk, l-allinjament żbaljat fiċ-ċentru u fl-angolu waqt il-konnessjoni, kif ukoll il-firxa tat-tolleranza fl-istat konness, għandhom jiġu vverifikati mhux biss teorikament fuq il-mudell CAD, iżda wkoll ittestjati b'mod estensiv fil-prattika, bil-kapaċità ta' ġarr tal-piż kkonfermata b'mod empiriku. Huwa ugwalment importanti li diversi testijiet kritiċi għall-wiċċ ta' kuntatt isiru wkoll f'kombinazzjoni biex jisimulaw kundizzjonijiet reali. Per eżempju, it-testijiet taċ-ċiklu ta' konnessjoni u tal-gass korrożiv jistgħu jsiru f'kombinazzjoni biex jiġi żgurat li l-prestazzjoni tal-konnettur f'termini ta' reżistenza tal-kuntatt u saħħa dielettrika ma degradatx u li l-kuntatti ma ġewx imħassra.
Webinar b'xejn dwar l-affidabbiltà tal-konnetturi bord-ma'-bord
Għandek bżonn parir dettaljat dwar kif tagħżel it-teknoloġija ta' konnessjoni t-tajba biex taqbel mar-rekwiżiti tiegħek?
Jekk iva, għaliex ma tirriżervax webinar b'xejn magħna?
Talab webinar »
Jekk iva, għaliex ma tirriżervax webinar b'xejn magħna?
Talab webinar »
Id-disinn tiegħek – l-għażla tiegħek
Skont ir-rekwiżiti tal-applikazzjoni, hemm diversi kriterji ta' robustizza li konnettur bord-ma-bord għandu jissodisfa. Per eżempju, jeħtieġ li jikkumpensa għal tolleranzi għoljin? Huwa espost għal livelli għoljin ta' xokk jew vibrazzjoni? Jintuża f'ambjenti suġġetti għal sħana estrema jew kesħa estrema? Jew għandha s-soluzzjoni ta' konnessjoni tkun protetta kontra l-umdità, gassijiet korrożivi jew ħmieġ? Jekk utent ibbaża l-għażla tas-soluzzjoni ta' konnessjoni fuq dawn il-mistoqsijiet, jista' jkun ċert li l-konnettur tiegħu huwa mgħammar b'mod ideali għall-użu fil-qasam.
