konnettur bord-ma'-bord fil-teknoloġija medika
Il-kuntatti xierqa fis-settur mediku tal-teknoloġija medika
Fil-teknoloġija medika mediku, apparati MedTech konnessi f'netwerk b'numru dejjem jikber ta' sensuri intelliġenti se jiddominaw il-pajsaġġ. Ir-regolamenti l-iktar stretti u l-ogħla livell ta' protezzjoni kontra fallimenti jistabbilixxu l-istandards li l-prodotti u l-komponenti użati jridu jissodisfaw. Il-miniaturizzazzjoni, ir-rata tad-data tad-dejta u r-radjazzjoni elettromanjetika huma r-rekwiżiti speċifiċi li l-konnettur board-to-board għandhom jissodisfaw. Għall-iżviluppaturi tal-hardware, dawn huma kriterji li jiffurmaw b'mod sinifikanti d-disinn tal-apparat.
Illum, il-pazjenti għadhom iridu jadattaw għas-strutturi tas-sistema tas-saħħa. Sa għada – u tbassiriet ta' Deloitte japplikaw għall-2025 – is-saħħa se tkun organizzata b'mod eżattament oppost, ċentrata fuq il-pazjenti, il-post tagħhom u l-iskeda tagħhom. Il-moviment lejn din il-'mediċina 4P' (predittiva, preventiva, personalizzata, parteċipattiva) qed jiġi mmexxi minn bosta innovazzjonijiet diġitali.
Din il-bidla paradigmatika se tkun evidenti fost il-manifatturi ta' tagħmir mediku. In-numru ta' sensuri intelliġenti qed jiżdied hekk kif il-prodotti jsiru konnessi fl-Internet tal-Oġġetti Mediċi (IoMT). Il-kura tal-pazjenti qed issir aktar konvenjenti, pereżempju permezz ta' konnessjonijiet mingħajr fili mar-rekords tas-saħħa elettronika u t-trasmissjoni u l-monitoraġġ tas-sinjali vitali f'ħin reali. L-analiżi tad-dejta, il-metodi kognittivi u r-robotika qed jiftħu oqsma oħra ta' potenzjal fis-settur tas-saħħa.
Din il-bidla paradigmatika se tkun evidenti fost il-manifatturi ta' tagħmir mediku. In-numru ta' sensuri intelliġenti qed jiżdied hekk kif il-prodotti jsiru konnessi fl-Internet tal-Oġġetti Mediċi (IoMT). Il-kura tal-pazjenti qed issir aktar konvenjenti, pereżempju permezz ta' konnessjonijiet mingħajr fili mar-rekords tas-saħħa elettronika u t-trasmissjoni u l-monitoraġġ tas-sinjali vitali f'ħin reali. L-analiżi tad-dejta, il-metodi kognittivi u r-robotika qed jiftħu oqsma oħra ta' potenzjal fis-settur tas-saħħa.
Għolja-veloċità u EMC: konsiderazzjonijiet ewlenin għal apparati mediċi

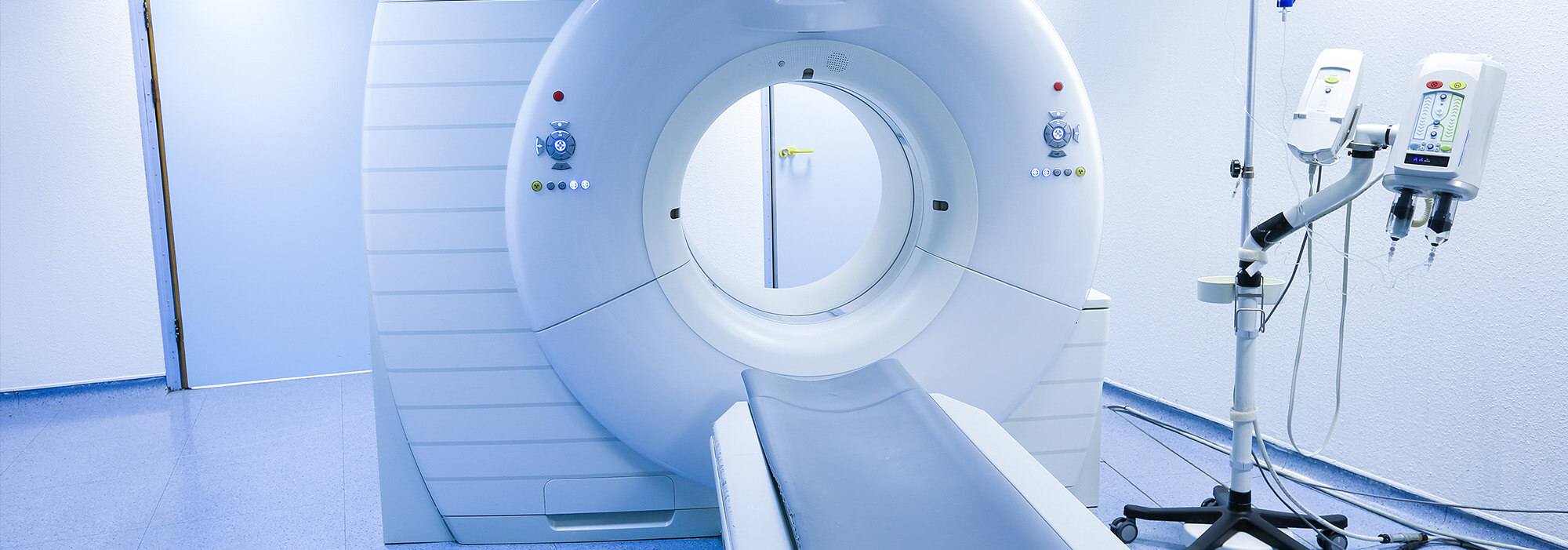

Is-sistemi ta' immaġni mediċi bħal skaners CT, magni MRI u magni diġitali tar-raġġi X jipproċessaw sa 20 Gbit/s ta' data ta' immaġni u ta' pazjenti f'ħin reali. L-istess japplika għal applikazzjonijiet fit-telemedicina u fil-monitoraġġ remot. B'mod simili, fir-robotika kirurġika, meħtieġ li ssir trasmissjoni f'ħin reali ta' immaġini u kmandi ta' kontroll bejn il-konsola tas-surġjan u s-sistema robotika. L-endoskopija ta' riżoluzzjoni għolja, kif ukoll apparati impjantabbli u sistemi ta' monitoraġġ tal-pazjenti, huma oqsma oħra li jiddependu fuq it-trasmissjoni tad-dejta filwaqt li jippreferu wkoll aspetti tad-disinn EMC biex jiżguraw immunità u s-sigurtà tal-pazjenti.
Tendenzi oħra, bħal it-tkabbir fit-teknoloġija tas-sensuri b'sorsi multipli u sistemi dejjem aktar interkonnessi, jeħtieġu trasmissjoni ta' data veloċi, affidabbli u sigura fuq diversi interfaċċji – fattur li japplika b'mod partikolari għal apparati medtech. L-signal integrity tas-sinjal għandha rwol kruċjali fl-applikazzjonijiet fejn id-dejta estremament preċiża u affidabbli hija ta' importanza kbira. Kurrenti kostanti u dejta preċiża huma essenzjali biex tiġi żgurata s-sigurtà funzjonali, l-affidabbiltà u l-effiċjenza tal-apparati. Rati għoljin ta' bit, kultant fuq distanzi twal, jistgħu jikkawżaw li s-sinjali elettriċi jiġu affettwati b'mod sever minn interferenza bħal ħsejjes, telf ta' feedback (backfeedback), distorsjoni u crosstalk, li jwasslu għal żbalji u għall-falliment tal-apparati.
Tendenzi oħra, bħal it-tkabbir fit-teknoloġija tas-sensuri b'sorsi multipli u sistemi dejjem aktar interkonnessi, jeħtieġu trasmissjoni ta' data veloċi, affidabbli u sigura fuq diversi interfaċċji – fattur li japplika b'mod partikolari għal apparati medtech. L-signal integrity tas-sinjal għandha rwol kruċjali fl-applikazzjonijiet fejn id-dejta estremament preċiża u affidabbli hija ta' importanza kbira. Kurrenti kostanti u dejta preċiża huma essenzjali biex tiġi żgurata s-sigurtà funzjonali, l-affidabbiltà u l-effiċjenza tal-apparati. Rati għoljin ta' bit, kultant fuq distanzi twal, jistgħu jikkawżaw li s-sinjali elettriċi jiġu affettwati b'mod sever minn interferenza bħal ħsejjes, telf ta' feedback (backfeedback), distorsjoni u crosstalk, li jwasslu għal żbalji u għall-falliment tal-apparati.
Konformità mal-istandards rilevanti tal-industrija
Fil-qafas tar-rekwiżiti regolatorji bħar-Regolament dwar l-Apparat Mediku (MDR) fl-Unjoni Ewropea jew ir-regolamenti tal-Food and Drug Administration (FDA) fl-Istati Uniti, huwa essenzjali li tiġi żgurata l-approvazzjoni u l-użu sigur tal-apparati. Tendenza oħra fost id-disinjaturi kollha tal-hardware hija l-bżonn li jużaw b'mod aktar effiċjenti l-ispazju dejjem jonqos għall-installazzjoni f'apparati mediċi, filwaqt li s-sforzi imposti fuq l-apparati f'termini ta' xokk, vibrazzjoni u osċillazzjonijiet, kif ukoll l-influwenzi ambjentali termali u kimiċi, jkomplu jitolbu robustizza minn kull apparat.
Barra minn hekk, hemm tliet standards industrijali speċifiċi u orjentati lejn l-applikazzjoni għad-dispositivi MedTech li jridu jittieħdu f'kunsiderazzjoni f'kull disinn. L-ewwel nett, ISO 80369-1, li tittratta l-metodoloġija tad-disinn biex tnaqqas ir-riskju ta' konnessjoni żbaljata ta' dispositivi mediċi jew aċċessorji. It-tieni, IEC 60601, li tistabbilixxi r-rekwiżiti ġenerali għas-sigurtà bażika u l-karatteristiċi essenzjali tal-prestazzjoni, inklużi l-interferenza elettromanjetika (EMI) u l-kompatibilità elettromanjetika (EMC). U t-tielet, ISO 13485, li tirrigwarda s-sistemi ta' ġestjoni tal-kwalità responsabbli għat-traċċabbiltà tal-komponenti u l-proċessi użati fil-proċess ta' produzzjoni.
Barra minn hekk, hemm tliet standards industrijali speċifiċi u orjentati lejn l-applikazzjoni għad-dispositivi MedTech li jridu jittieħdu f'kunsiderazzjoni f'kull disinn. L-ewwel nett, ISO 80369-1, li tittratta l-metodoloġija tad-disinn biex tnaqqas ir-riskju ta' konnessjoni żbaljata ta' dispositivi mediċi jew aċċessorji. It-tieni, IEC 60601, li tistabbilixxi r-rekwiżiti ġenerali għas-sigurtà bażika u l-karatteristiċi essenzjali tal-prestazzjoni, inklużi l-interferenza elettromanjetika (EMI) u l-kompatibilità elettromanjetika (EMC). U t-tielet, ISO 13485, li tirrigwarda s-sistemi ta' ġestjoni tal-kwalità responsabbli għat-traċċabbiltà tal-komponenti u l-proċessi użati fil-proċess ta' produzzjoni.
konnettur minn bord għal bord bħala trasmettituri tas-sinjali

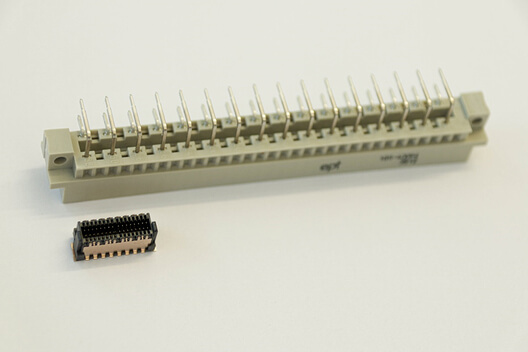

board-to-board connector konnettur Hekk kif il-kumplessità u d-densità tal-integrazzjoni ta' apparati mediċi jkomplu jiżdiedu, u l-funzjonalitajiet eżistenti u ġodda jeħtieġ li jiġu integrati fl-ispazji l-aktar ristretti, it-talbiet imposti fuq il-konnetturi tal-bordijiet tal-ċirkwit stampat bħala pont bejn bordijiet tal-ċirkwit stampat huma kbar ħafna. Varjetà wiesgħa ta' postijiet u ambjenti ta' operazzjoni soġġetti l-apparati għal vibrazzjonijiet u xokkijiet. Il-konnettur tal-bord tal-ċirkwit stampat għandu jiżgura affidabbiltà fit-tul fil-kuntatt anke quddiem mikro-movimenti. Robustezza, trasmissjoni tad-dejta u EMC –shielding – huma tliet pilastri fundamentali fid-disinn ta' apparati mekkaniċi għall-iżviluppaturi tal-hardware.
L-aħħar ġenerazzjoni ta' konnettur trid tnaqqas l-interferenza fit-trasmissjoni tas-sinjali, u d-disinn tal-kuntatt tal-konnetturi għandu jkun perfettament adattat għal dan. Għalhekk, dejjem l-għan hu li jiġu evitati r-riskji fit-trasmissjoni tad-dejta, li prinċipalment jinkludu fluttwazzjonijiet fl-impedenza kkawżati minn bidliet fil-materjal u fil-ġeometrija, kif ukoll attenwazzjoni minħabba telf ta' inserzjoni, telf ta' ritorn u crosstalk.
L-aħħar ġenerazzjoni ta' konnettur trid tnaqqas l-interferenza fit-trasmissjoni tas-sinjali, u d-disinn tal-kuntatt tal-konnetturi għandu jkun perfettament adattat għal dan. Għalhekk, dejjem l-għan hu li jiġu evitati r-riskji fit-trasmissjoni tad-dejta, li prinċipalment jinkludu fluttwazzjonijiet fl-impedenza kkawżati minn bidliet fil-materjal u fil-ġeometrija, kif ukoll attenwazzjoni minħabba telf ta' inserzjoni, telf ta' ritorn u crosstalk.
Protezzjoni tas-sinjali bħala bażi

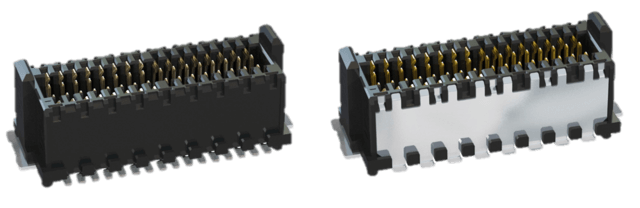

Fir-rigward tal-interferenza elettromanjetika, is-sinjali ta' veloċità għolja jeħtieġu protezzjoni speċjali għas-sinjali. Konnettur (konnettur) jista' jaġixxi kemm bħala sors ta' interferenza kif ukoll bħala sink. F'dan il-kuntest, hija rakkomandata l-protezzjoni tas-sinjali billi tuża pjanċa ta' schermar (shield plate) biex tipproteġi s-sinjali sensittivi minn influwenzi esterni. L-immaġni hawn taħt turi li anke puls elettriku żgħir jista' jiddistorsjona s-sinjal utli.

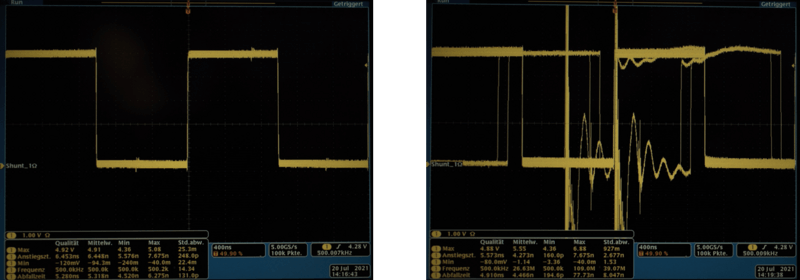

Ir-riċevitur ma jistax aktar jinterpreta b'mod ċar l-istati diġitali tas-sinjal HDMI anke wara impuls qasir ta' 0.5 kV, filwaqt li t-trasmissjoni tas-sinjal permezz tal-konnettur protett tibqa' stabbli anke sa 4.4 kV.
L-induttanza ta' koppjar LK tikkaratterizza l-konnettur f'termini tal-kundizzjonijiet elettriċi kemm fil-funzjonijiet tas-sors kif ukoll fis-sink. Dan japplika kemm għall-immunità (immunità) kif ukoll għall-emissjoni elettromanjetika (emissjoni). Jekk il-vultaġġ indott (Uind), il-vultaġġ tal-ġeneratur (UGen) u l-konstanti tal-ġeneratur (kGen) ikunu magħrufa, l-induttanza massima permessa speċifika ta' koppjar (LK) tista' tiġi ddeterminata billi tuża din l-ekwazzjoni:
LK = Uind / (UGen * kGen) (Eq. 1)
Il-induttanza reċiproka tgħin ukoll lill-utent jagħżel l-konnettur xieraq f'termini ta' kompatibilità elettromanjetika u tevita testijiet ta' prova u żball kostużi u li jieħdu ħafna żmien fil-laboratorju tal-EMC. Hawn eżempju: għas-sinjal HDMI, ġie determinat 'induttanza reċiproka' massimu speċifiku għall-każ ta' 47 pH f'vultaġġ ta' 4.4 kV. Jekk il-valur jaqbeż dan, is-sinjal ma jibqax jittrasmetti mingħajr interferenza.
L-induttanza ta' koppjar LK tikkaratterizza l-konnettur f'termini tal-kundizzjonijiet elettriċi kemm fil-funzjonijiet tas-sors kif ukoll fis-sink. Dan japplika kemm għall-immunità (immunità) kif ukoll għall-emissjoni elettromanjetika (emissjoni). Jekk il-vultaġġ indott (Uind), il-vultaġġ tal-ġeneratur (UGen) u l-konstanti tal-ġeneratur (kGen) ikunu magħrufa, l-induttanza massima permessa speċifika ta' koppjar (LK) tista' tiġi ddeterminata billi tuża din l-ekwazzjoni:
LK = Uind / (UGen * kGen) (Eq. 1)
Il-induttanza reċiproka tgħin ukoll lill-utent jagħżel l-konnettur xieraq f'termini ta' kompatibilità elettromanjetika u tevita testijiet ta' prova u żball kostużi u li jieħdu ħafna żmien fil-laboratorju tal-EMC. Hawn eżempju: għas-sinjal HDMI, ġie determinat 'induttanza reċiproka' massimu speċifiku għall-każ ta' 47 pH f'vultaġġ ta' 4.4 kV. Jekk il-valur jaqbeż dan, is-sinjal ma jibqax jittrasmetti mingħajr interferenza.
Maħsub apposta għal applikazzjonijiet industrijali esigenti
Il-familja ta' prodotti Zero8 minn ept ġiet iddisinjata biex tilħaq dawn l-istandards għoljin fit-teknoloġija medika (teknoloġija medika) u, grazzi għall-iskalabbiltà għolja tagħha, toffri adattament ideali għall-ħtiġijiet individwali – l-stack height, l-għoli tal-pila u n-numru tal-pini jistgħu jiġu magħżula individwalment. Is-sokketti u l-konnettur bħalissa huma disponibbli f'tip ta' profil medju u profil baxx u se jkunu disponibbli wkoll fil-futur bħala verżjonijiet ta' profil għoli u angolati. Grazzi għall-għoli varji tal-profil, il-konnetturi Zero8 jistgħu jaċċettaw spazji bejn PCB li jvarjaw minn 6.00 mm sa 21.00 mm, b'numru ta' pinijiet li jvarja bejn tnax u 80. Għal shielding, il-protezzjoni tista' tiġi magħżula fuq iż-żewġ naħat tal-par ta' konnetturi; naturalment, il-konnetturi kollha Zero8 huma kompatibbli bejniethom u jistgħu jitħalltu liberament.
It-teknoloġija ta' konnessjoni b'żewġ naħat ScaleX tista' tirreżisti l-kundizzjonijiet iebsa ta' applikazzjonijiet industrijali u tiżgura kuntatt affidabbli taħt stress mekkaniku bħal xokk u vibrazzjoni. Tikkumpensa wkoll għat-tolleranzi tan-naħa tal-apparat f'kull direzzjoni meta l-konnetturi jkunu mgħaqqdin. Il-EMC shielding jipproteġi s-sinjali f'ambjenti industrijali minn influwenzi esterni, filwaqt li l-proprjetajiet tal-materjal jiggarantixxu rata ta' rata tad-data sa 16 Gbit/s.
Aktar informazzjoni dwar Zero8 »
It-teknoloġija ta' konnessjoni b'żewġ naħat ScaleX tista' tirreżisti l-kundizzjonijiet iebsa ta' applikazzjonijiet industrijali u tiżgura kuntatt affidabbli taħt stress mekkaniku bħal xokk u vibrazzjoni. Tikkumpensa wkoll għat-tolleranzi tan-naħa tal-apparat f'kull direzzjoni meta l-konnetturi jkunu mgħaqqdin. Il-EMC shielding jipproteġi s-sinjali f'ambjenti industrijali minn influwenzi esterni, filwaqt li l-proprjetajiet tal-materjal jiggarantixxu rata ta' rata tad-data sa 16 Gbit/s.
Aktar informazzjoni dwar Zero8 »
L-importanza tal-għażla tal-konnettur korrett għal applikazzjoni ta' veloċità għolja m'għandhiex tiġi sottovalutata. Kif deskritt hawnhekk, hemm ħafna rekwiżiti simultanji, partikolarment fis-settur tat-teknoloġija medika. Il-proprjetajiet mekkaniċi jew elettriċi li l-board-to-board connector għandhom jissodisfaw, jew id-disinn tal-konnessjonijiet periferali tal-konnettur – dawn kollha huma dettalji kumplessi li jistgħu jkunu deċiżivi fil-proċess ta' għażla, sa fil-livell tal-pinijiet individwali.
