Il-metodu t-tajjeb, il-konnettur it-tajjeb
Kif tipproteġi l-komponenti – il-metodu t-tajjeb, il-konnettur it-tajjeb
L-industrija tal-elettronika qiegħda tgħaddi minn trasformazzjoni: kemm fis-settur tal-karozzi, fil-enerġija solari u tar-riħ, jew fl-awtomazzjoni industrijali, l-elettrifikazzjoni qed issir fuq kull livell. Madankollu, bil-żieda kostanti fil-konnettività, in-numru ta' difetti elettriċi żdied ukoll fl-aħħar snin – sa 29% skont iċ-Ċentru għar-Riċerka fl-Awto. Skont l-influwenzi ambjentali mistenni, il-protezzjoni tal-komponenti elettriċi hija għalhekk meħtieġa. Dan jiżgura li l-elettronika tkun protetta b'mod affidabbli – iżda biex dan jintlaħaq, l-utenti jeħtieġu wkoll soluzzjoni ta' konnessjoni kompatibbli ma' komposti ta' potting.
It-talba dejjem tikber għal metodi ta' protezzjoni tal-komponenti
Diversi metodi jipproteġu komponenti elettronici minn xokk, vibrazzjoni, umdità, ħmieġ, temperaturi għoljin, fluttwazzjonijiet fit-temperatura li jdumu għal żmien twil u d-danni riżultanti. Għalhekk, il-protezzjoni tal-komponenti tista' tagħti kontribut sinifikanti biex ittejjeb il-ħajja tas-servizz, is-sigurtà funzjonali u l-affidabbiltà tal-prodotti finali.
Għal din ir-raġuni, il-metodi ta' protezzjoni tal-komponenti diġà jintużaw b'mod regolari f'ħafna applikazzjonijiet: e-mobbiltà, awtomazzjoni industrijali, applikazzjonijiet tal-ferrovija, teknoloġija medika, enerġija mir-riħ u teknoloġija solari, elettronika tal-komunikazzjonijiet, agrikoltura u apparat domestiku – l-elettronika tintuża kważi kullimkien illum. Sfida dejjem tikber f'dan il-kuntest hija t-tendenza dejjem tikber lejn il-miniaturizzazzjoni. L-elettronika qed issir dejjem iżgħar u teħtieġ miżuri protettivi differenti biex tiżdied id-distanzi ta' penetrazzjoni u jitneħħew id-distanzi ta' separazzjoni.

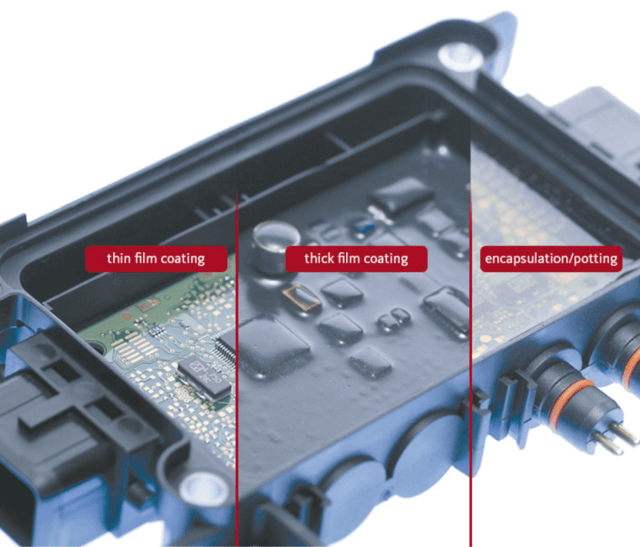

Skont l-istress u l-kundizzjonijiet operattivi tal-komponenti, għalhekk isir għażla bejn diversi metodi: il-moldjar bil-plastik (potting), il-kisi konformali u l-moldjar termoplastiku (hot-melt moulding) huma l-iktar popolari minnhom.
Għal din ir-raġuni, il-metodi ta' protezzjoni tal-komponenti diġà jintużaw b'mod regolari f'ħafna applikazzjonijiet: e-mobbiltà, awtomazzjoni industrijali, applikazzjonijiet tal-ferrovija, teknoloġija medika, enerġija mir-riħ u teknoloġija solari, elettronika tal-komunikazzjonijiet, agrikoltura u apparat domestiku – l-elettronika tintuża kważi kullimkien illum. Sfida dejjem tikber f'dan il-kuntest hija t-tendenza dejjem tikber lejn il-miniaturizzazzjoni. L-elettronika qed issir dejjem iżgħar u teħtieġ miżuri protettivi differenti biex tiżdied id-distanzi ta' penetrazzjoni u jitneħħew id-distanzi ta' separazzjoni.
Skont l-istress u l-kundizzjonijiet operattivi tal-komponenti, għalhekk isir għażla bejn diversi metodi: il-moldjar bil-plastik (potting), il-kisi konformali u l-moldjar termoplastiku (hot-melt moulding) huma l-iktar popolari minnhom.
Xi mistoqsijiet speċifiċi?
Aħna kuntenti li ngħinuk b'kull mistoqsija li tista' jkollok. Ikkuntattjana biss!
Mur fil-formola ta' kuntatt »
Mur fil-formola ta' kuntatt »
Metodu ta' protezzjoni tal-komponent: imbottitura

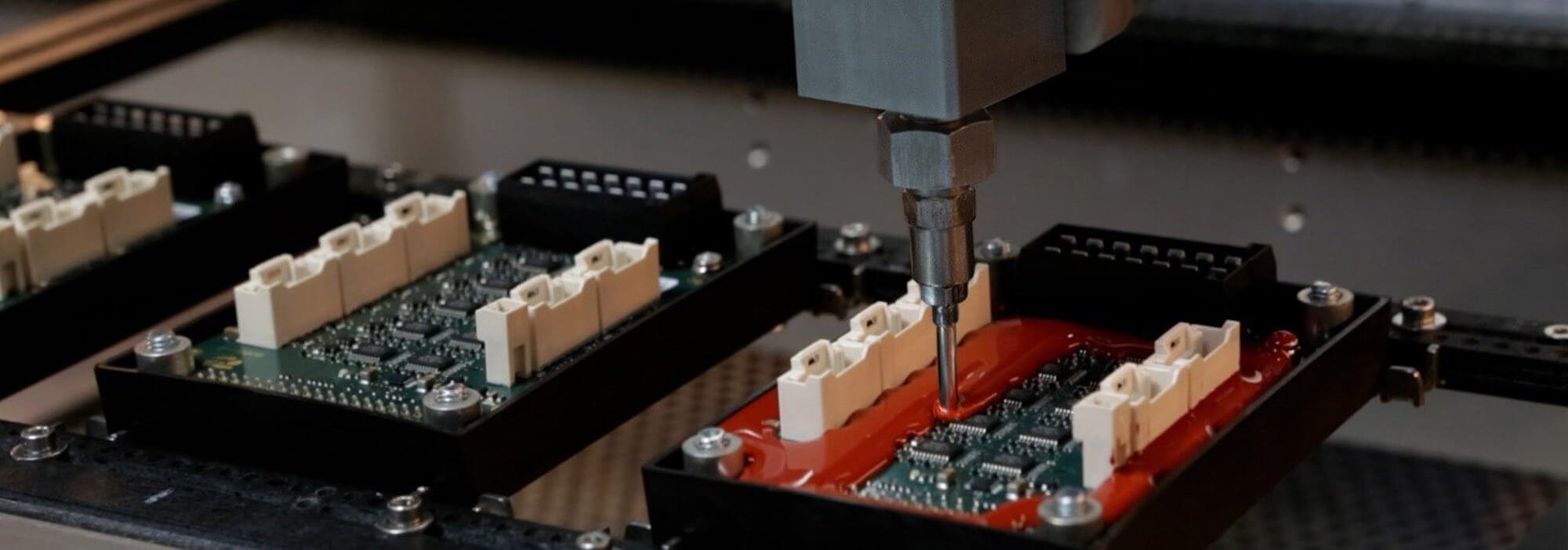

Komposti ta' imbottitura b'komponent wieħed u b'żewġ komponenti jintużaw ħafna drabi. Fil-komposti ta' potting b'żewġ komponenti, ir-resina u l-induritur jinħallu f'proporzjon speċifiku bl-użu ta' magni xierqa u, bħala standard, imsajra fil-kavità permezz ta' tubu ta' taħlit statiku. Dan il-proċess ta' potting kiesaħ huwa għalhekk metodu mhux ta' formatura u jeħtieġ qafas li fih jinħall il-kompost tal-potting.
Il-potting joffri ħafna vantaġġi: mhux biss jipprovdi insulazzjoni elettrika eċċellenti, dissipazzjoni għolja tas-sħana u tnaqqis tal-vibrazzjoni u xokk, iżda joffri wkoll reżistenza għall-kimiċi, umdità, xokk termali u ċiklu termali, jipproteġi l-elettronika mit-trab u l-umdità, u għandu proprjetajiet ritardanti tan-nar.

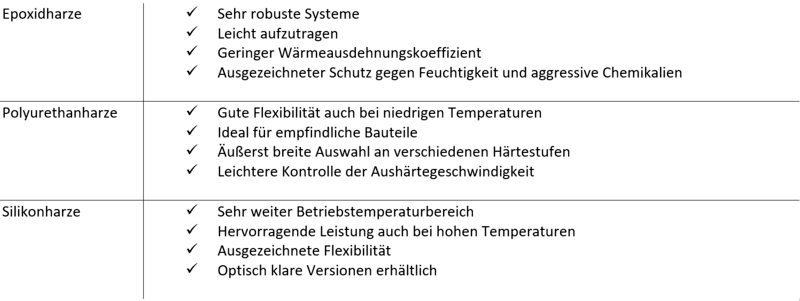

Skont ir-rekwiżiti speċifiċi, normalment jintużaw reżini epossidiċi, poliuretanċi u silikonċi. Dawn kollha jvarjaw fil-proprjetajiet tagħhom (Tabella 1).
Il-potting joffri ħafna vantaġġi: mhux biss jipprovdi insulazzjoni elettrika eċċellenti, dissipazzjoni għolja tas-sħana u tnaqqis tal-vibrazzjoni u xokk, iżda joffri wkoll reżistenza għall-kimiċi, umdità, xokk termali u ċiklu termali, jipproteġi l-elettronika mit-trab u l-umdità, u għandu proprjetajiet ritardanti tan-nar.
Skont ir-rekwiżiti speċifiċi, normalment jintużaw reżini epossidiċi, poliuretanċi u silikonċi. Dawn kollha jvarjaw fil-proprjetajiet tagħhom (Tabella 1).
Barra mill-materjali msemmija, hemm ukoll inkapsulanti speċjali u resini għall-fondazzjoni. Madankollu, dawn jintużaw biss f'kundizzjonijiet estremi. Per eżempju, skont ir-rekwiżiti ATEX, jipproteġu kontra l-esplużjonijiet billi jipprevjenu r-reazzjoni kimika bejn sors ta' ignizzjoni, sustanza infiammabbli u ossiġnu. Barra minn hekk, jipprovdu insulazzjoni elettrika kontra vultaġġ għoli (sa 30 kV/mm), jipproteġu minn tisħin eċċessiv ikkawżat minn akkumulazzjoni lokali tas-sħana, u, b'klassi ta' protezzjoni IP68, joffru protezzjoni kontra t-trab u immersjoni prolungata.
Il-potting joffri lill-utenti firxa wiesgħa ta' possibbiltajiet. Prodotti tipici fejn jintuża dan il-proċess jinkludu pakketti ta' batteriji, elettronika tal-enerġija u tal-kontroll, ċarġers, elettronika anti-esplużjoni, sensuri, monituri u wirjiet.
Il-potting joffri lill-utenti firxa wiesgħa ta' possibbiltajiet. Prodotti tipici fejn jintuża dan il-proċess jinkludu pakketti ta' batteriji, elettronika tal-enerġija u tal-kontroll, ċarġers, elettronika anti-esplużjoni, sensuri, monituri u wirjiet.
Metodu ta' protezzjoni tal-komponent: saff konformali
Il-kisi konformali jintuża biex jkopri bordijiet taċ-ċirkwit stampat kompletament jew b'mod selettiv. Fil-każ ta' kisi selettiv, biss iż-żoni meħtieġa tal-bord taċ-ċirkwit stampat jiġu koperti b'saff protettiv. B'mod ġenerali, isir distinzjoni bejn żewġ tipi ta' kisi: il-kisi bil-film irqiq, b'tnixxija rapida u viskożità mfassla apposta, jwiegħed effiċjenza għolja fl-ispejjeż fil-proċessi tal-manifattura. Min-naħa l-oħra, il-kisi bil-film ħoxn jagħti protezzjoni partikolarment għolja tal-ġnub u tal-wiċċ, u jipproteġi l-assemblaġġi elettronici, b'mod partikolari, minn umdità estrema. F'kull każ, il-kisi konformali jifforma ħxuna tal-film ta' bejn 30 u 2000 µm wara t-tnixxif. Dan ifisser li l-assemblaġġ elettroniku għadu jista' jiġi installat f'ispazji ristretti.
Minħabba l-viscosità varjabbli tal-kisi protettivi u konsegwentement l-imġiba differenti tagħhom ta' fluss, il-prinċipju DAM & FILL jintuża spiss fuq assemblar elettroniku mimli. Hawnhekk, jintuża kisi protettiv tiżotropiku biex jinħoloq 'dam' madwar komponenti li m'għandhomx jiġu inkapsulati, bħall-konnetturi. Il-komponenti l-oħra mbagħad jiġu koperti b'kisi protettiv ta' viskożità baxxa ('Fill'). Jintużaw materjali
polimerċi varji għall-kisi konformali. L-utenti jistgħu jagħżlu, pereżempju, bejn prodotti bbażati fuq silikon u prodotti li jinħallu bil-UV. L-ewwel huma ideali għal kundizzjonijiet operattivi iebsa, bħal fis-setturi tal-ajru spazjali jew offshore, minħabba l-firxa wiesgħa tat-temperatura tagħhom minn -40°C sa +200°C. Dawn tal-aħħar jikkonsistu f'akrilati u poliuretani jew ibridi taż-żewġ materjali. Huma karatterizzati qabel kollox bil-fatt li jinħallu malajr ħafna permezz ta' inizjazzjoni UV u joffru reżistenza eċċellenti għax-xokk termali.
L-applikazzjonijiet għall-kisi konformali huma varji u jvarjaw mis-settur tal-awtomobbli sa t-teknoloġija tal-ferroviji, it-teknoloġija tas-sensuri, l-elettronika industrijali, it-teknoloġija medika, kif ukoll il-qawwa tar-riħ offshore u t-teknoloġija aerospazjali imsemmija hawn fuq.
Minħabba l-viscosità varjabbli tal-kisi protettivi u konsegwentement l-imġiba differenti tagħhom ta' fluss, il-prinċipju DAM & FILL jintuża spiss fuq assemblar elettroniku mimli. Hawnhekk, jintuża kisi protettiv tiżotropiku biex jinħoloq 'dam' madwar komponenti li m'għandhomx jiġu inkapsulati, bħall-konnetturi. Il-komponenti l-oħra mbagħad jiġu koperti b'kisi protettiv ta' viskożità baxxa ('Fill'). Jintużaw materjali
polimerċi varji għall-kisi konformali. L-utenti jistgħu jagħżlu, pereżempju, bejn prodotti bbażati fuq silikon u prodotti li jinħallu bil-UV. L-ewwel huma ideali għal kundizzjonijiet operattivi iebsa, bħal fis-setturi tal-ajru spazjali jew offshore, minħabba l-firxa wiesgħa tat-temperatura tagħhom minn -40°C sa +200°C. Dawn tal-aħħar jikkonsistu f'akrilati u poliuretani jew ibridi taż-żewġ materjali. Huma karatterizzati qabel kollox bil-fatt li jinħallu malajr ħafna permezz ta' inizjazzjoni UV u joffru reżistenza eċċellenti għax-xokk termali.
L-applikazzjonijiet għall-kisi konformali huma varji u jvarjaw mis-settur tal-awtomobbli sa t-teknoloġija tal-ferroviji, it-teknoloġija tas-sensuri, l-elettronika industrijali, it-teknoloġija medika, kif ukoll il-qawwa tar-riħ offshore u t-teknoloġija aerospazjali imsemmija hawn fuq.
Proċess ta' protezzjoni tal-komponenti: formatura bil-ħruq sħun

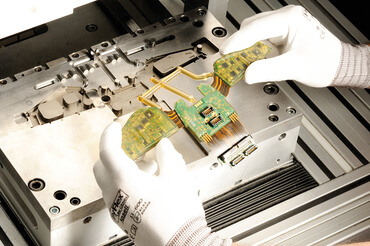

Il-moulding bil-hot-melt huwa forma speċjalizzata ta' inkapsulazzjoni. F'dan il-proċess, l-assemblaġġ jiġi inkapsulat f'materjal f'pass wieħed, joħloq struttura ta' qafas filwaqt li jipproteġi l-assemblaġġ. L-elettronika ma tiġix imħassra fil-proċess, peress li l-materjali termoplastiċi b'viscosità baxxa għandhom temperatura baxxa ta' proċessar u jiġu pproċessati b'pressjoni ta' injezzjoni ferm inqas minn dik tal-iffurmar standard tal-plastik. Dan jipproteġi l-komponenti, jippermetti lit-termoplastiċi jissaħħu malajr u jagħmel il-proċess relattivament ekonomiku.
Il-molliġġ tal-injezzjoni bi pressjoni baxxa b'hekk tippermetti li saħansitra komponenti sensittivi bħal kuntatti, sensuri, bordijiet taċ-ċirkwit stampat u coils jiġu inkapsulati, imwaħħlin jew imsiġillati skont l-istandards IP68 b'mod ekoloġiku, u b'hekk jipproteġihom anke mill-kundizzjonijiet l-aktar severi.
Settur wieħed li huwa affettwat ħafna minn influwenzi esterni huwa, pereżempju, l-agrikoltura. Hawnhekk, il-magni jkunu esposti għal kundizzjonijiet tat-temp varjati kuljum. Il-molduża Hotmelt hija perfetta biex tipproteġi l-elettronika tagħhom: tipprovdi protezzjoni affidabbli u li ddum kontra l-umdità, il-fluttwazzjonijiet fit-temperatura, il-korrużjoni u l-vibrazzjonijiet.
Il-molliġġ tal-injezzjoni bi pressjoni baxxa b'hekk tippermetti li saħansitra komponenti sensittivi bħal kuntatti, sensuri, bordijiet taċ-ċirkwit stampat u coils jiġu inkapsulati, imwaħħlin jew imsiġillati skont l-istandards IP68 b'mod ekoloġiku, u b'hekk jipproteġihom anke mill-kundizzjonijiet l-aktar severi.
Settur wieħed li huwa affettwat ħafna minn influwenzi esterni huwa, pereżempju, l-agrikoltura. Hawnhekk, il-magni jkunu esposti għal kundizzjonijiet tat-temp varjati kuljum. Il-molduża Hotmelt hija perfetta biex tipproteġi l-elettronika tagħhom: tipprovdi protezzjoni affidabbli u li ddum kontra l-umdità, il-fluttwazzjonijiet fit-temperatura, il-korrużjoni u l-vibrazzjonijiet.
Konklużjoni
Il-potting, il-kisi konformali jew il-moldjar bil-hot-melt: l-iktar metodu xieraq ta' protezzjoni tal-komponenti dejjem jiddependi mill-applikazzjoni speċifika tal-elettronika u mir-rekwiżiti assoċjati. M'hemmx soluzzjoni waħda li taqbel għal kulħadd.
Il-kwistjoni tal-konnetturi
Temperaturi estremi, ħmieġ u umdità, stress kimiċi jew mekkaniċi: bil-metodu korrett ta' protezzjoni tal-komponenti, l-elettronika hija protetta minn kważi kull influwenza esterna. Madankollu, hemm aspett wieħed li għandu jiġi kkunsidrat: il-moldjar bil-kompost tal-protezzjoni huwa possibbli biss jekk il-funzjonalità tal-komponenti installati ma tkunx kompromessa mill-materjali użati. Dan jeħtieġ ukoll soluzzjoni ta' konnessjoni kompatibbli mal-inġibbija – għalhekk l-użu ta' konnetturi standard tal-PCB huwa eskluż. Ir-raġuni għal dan hija t-teknoloġija tat-tip spring-to-blade, li normalment tkun f'żewġ partijiet, fejn il-kompost tal-inġibbija jista' jidħol fl-erja ta' konnessjoni vulnerabbli u b'hekk jinterferixxi mal-kuntatt.

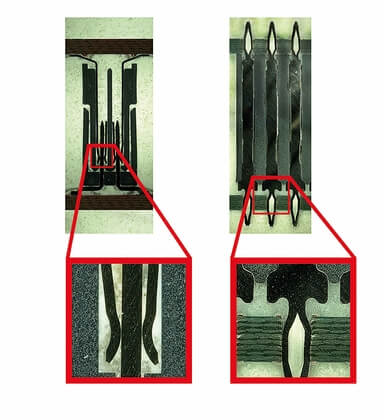

Fil-każ ta' konnetturi konvenzjonali, l-erja tal-kuntatt trid għalhekk tiġi sigillata bl-użu ta' metodu ta' 'dam and fill' qabel il-potting biex jiġi evitat kwalunkwe riskju ta' interferenza mill-kompost tal-potting (Fig. 2). Il-preokkupazzjoni hawnhekk hi li, fl-erja tal-kuntatt, il-kompost tal-potting jista', minn naħa waħda, jikkawża ħsara lill-punti tal-kuntatt u b'hekk jinterrompi t-trasmissjoni tas-sinjal. It-tieni, jfixkel il-proprjetajiet ta' rilassament tar-rebbiegħa.
Biex tkun possibbli l-inkapsulazzjoni filwaqt li tiġi żgurata l-affidabbiltà meħtieġa, huwa rakkomandabbli li tagħżel soluzzjoni ta' konnessjoni ta' biċċa waħda, jiġifieri konnettur li ma jeħtieġx l-erja ta' konnessjoni konvenzjonali. B'konnettur ta' biċċa waħda bħal dan, huwa impossibbli għall-inkapsulant jidħol fl-erja tal-kuntatt.
Fil-każ ta' konnetturi konvenzjonali, l-erja tal-kuntatt trid għalhekk tiġi sigillata bl-użu ta' metodu ta' 'dam and fill' qabel il-potting biex jiġi evitat kwalunkwe riskju ta' interferenza mill-kompost tal-potting (Fig. 2). Il-preokkupazzjoni hawnhekk hi li, fl-erja tal-kuntatt, il-kompost tal-potting jista', minn naħa waħda, jikkawża ħsara lill-punti tal-kuntatt u b'hekk jinterrompi t-trasmissjoni tas-sinjal. It-tieni, jfixkel il-proprjetajiet ta' rilassament tar-rebbiegħa.
Biex tkun possibbli l-inkapsulazzjoni filwaqt li tiġi żgurata l-affidabbiltà meħtieġa, huwa rakkomandabbli li tagħżel soluzzjoni ta' konnessjoni ta' biċċa waħda, jiġifieri konnettur li ma jeħtieġx l-erja ta' konnessjoni konvenzjonali. B'konnettur ta' biċċa waħda bħal dan, huwa impossibbli għall-inkapsulant jidħol fl-erja tal-kuntatt.

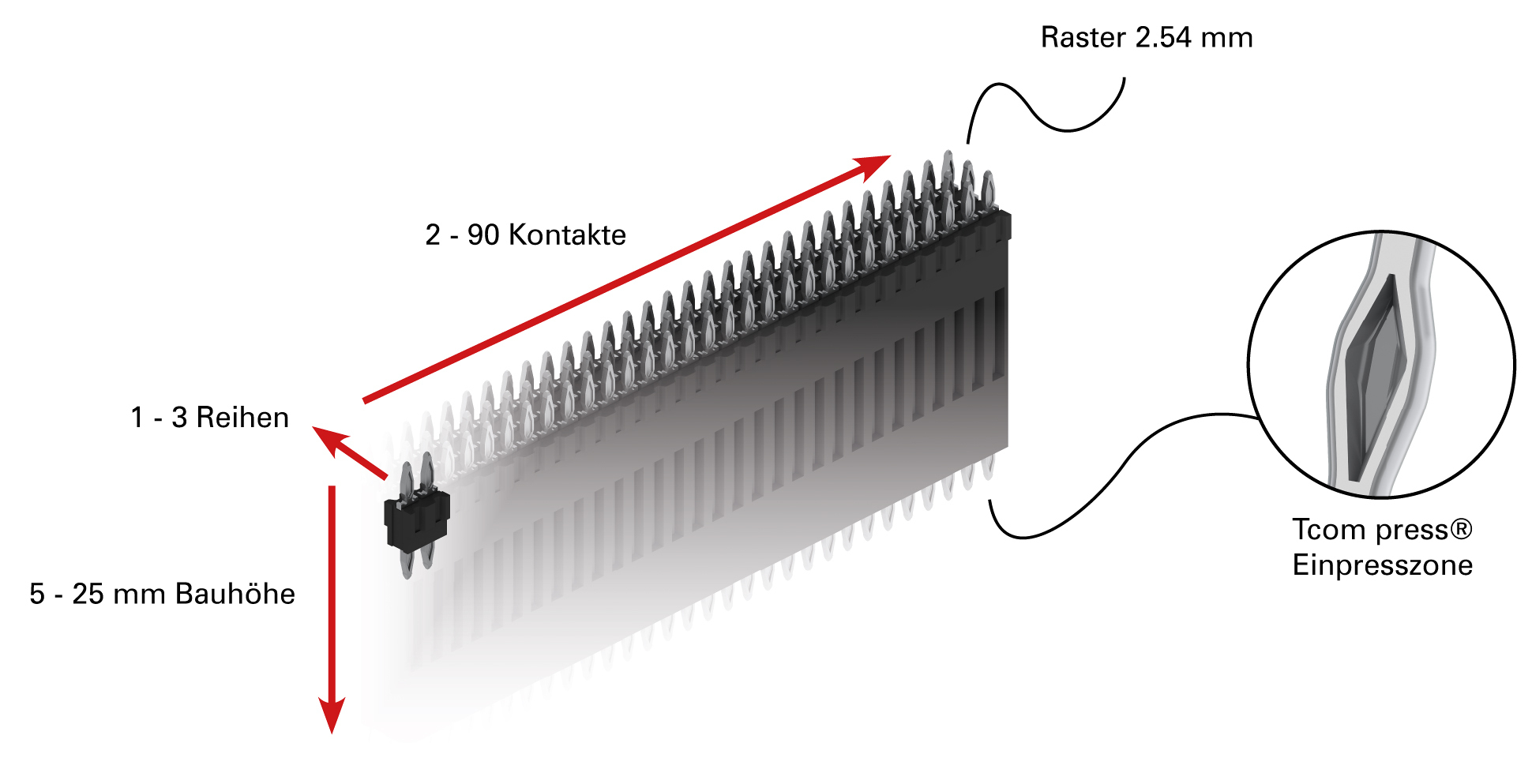

It-teknoloġija press-fit bħala l-metodu ta' konnessjoni preferut
Konetturi ta' biċċa waħda għalhekk jipprovdu l-klassifikazzjoni meħtieġa ta' protezzjoni IP għal dawn il-materjali, u jippermettu l-inkapsulazzjoni – u b'hekk soluzzjoni ta' konnessjoni durabbli u robusta. Madankollu, l-għażla tat-teknoloġija tal-konnessjoni għandha wkoll rwol importanti hawnhekk. Bil-għajnuna ta' żoni ta' crimpjar fuq iż-żewġ naħat, iż-żona tal-konnessjoni ssir ermetika minħabba saldjar kiesaħ bejn il-manika tal-kopru u ż-żona ta' crimpjar, u b'hekk tinħoloq konnessjoni pottabbli bejn żewġ bordijiet taċ-ċirkwit stampat li diġà ippruvat ruħha biljunijiet ta' drabi fil-qasam.

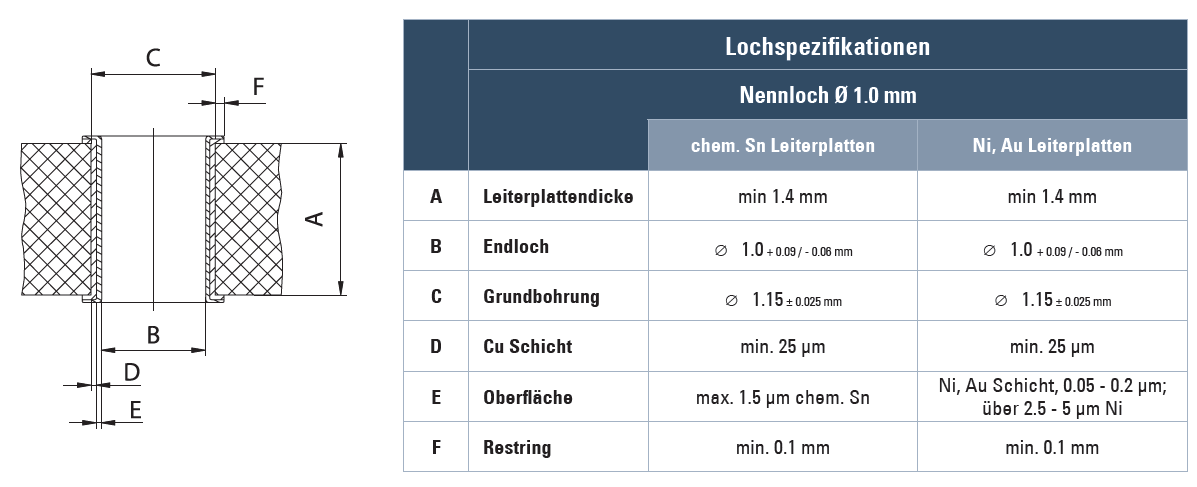

Madankollu, biex tiġi żgurata din il-konnessjoni ermetika, huwa essenzjali li jiġu implimentati l-forom permezz skont l-ispeċifikazzjoni ept:
L-eliminazzjoni tal-erja ta' konnessjoni tfisser li, meta tkun kombinata mat-teknika press-fit, il-konnettur jista' jiflaħ tagħbijiet ta' xokk sa 200 g. Il-konnessjoni mhix affettwata wkoll minn moviment tal-materjal li jirriżulta minn varjazzjonijiet sinifikanti fit-temperatura jew mill-influwenza ta' gassijiet korrożivi. It-teknika press-fit iżżid b'mod sinifikanti l-affidabbiltà meta mqabbla mas-soldering, peress li ma jistgħux iseħħu la giunti kesħin u lanqas giunti tas-solder maqsuma. Barra minn hekk, dan ineħħi l-bżonn ta' xogħol kumpless ta' soldering selettiv, soluzzjonijiet ta' kejbils għoljin u spacer, u jippermetti lill-iżviluppaturi mhux biss jiffrankaw spazju fuq il-bord tal-ċirkwit stampat, iżda wkoll inaqqsu l-ispejjeż sa 50 fil-mija.
Komponent wieħed jistabbilixxi kemm konnessjoni mekkanika kif ukoll waħda elettrika. Partikolarment fil-każ ta' assemblaġġi modulari b'funzjonijiet li jistgħu jiġu kkonfigurati jew b'livelli differenti ta' prestazzjoni, il-proċess press-fit jista' jiġi integrat b'mod eċċellenti fl-aħħar tal-proċess ta' assemblar. Hawnhekk, moduli differenti jistgħu jiġu mwaħħla fuq bordijiet bażi taċ-ċirkwit stampat kif meħtieġ. Dan jippermetti li varjetà wiesgħa ta' prodotti tiġi manifatturata f'pass wieħed u mgħaġġel. Peress li l-assemblaġġ jista' wkoll jiġi inkapsulat fl-aħħar, il-konnessjonijiet elettriċi u mekkaniċi jibqgħu intatti b'mod affidabbli.
L-inkapsulazzjoni tippermetti lill-utenti jipprovdu lill-assemblaġġi elettronici tagħhom l-ogħla protezzjoni kontra influwenzi ambjentali aggressivi. Madankollu, kull min qed jikkunsidra l-protezzjoni tal-komponenti għall-applikazzjoni tiegħu għandu wkoll jieħu f'kunsiderazzjoni l-għażla ta' konnettur xieraq flimkien mat-teknoloġija ta' konnessjoni appropjata. Biċċa waħda, impressa u inkapsulata – b'din il-kombinazzjoni, l-assemblaġġi elettronici huma mgħammra biex jiffaċċjaw (kważi) l-influwenzi esterni kollha.
Komponent wieħed jistabbilixxi kemm konnessjoni mekkanika kif ukoll waħda elettrika. Partikolarment fil-każ ta' assemblaġġi modulari b'funzjonijiet li jistgħu jiġu kkonfigurati jew b'livelli differenti ta' prestazzjoni, il-proċess press-fit jista' jiġi integrat b'mod eċċellenti fl-aħħar tal-proċess ta' assemblar. Hawnhekk, moduli differenti jistgħu jiġu mwaħħla fuq bordijiet bażi taċ-ċirkwit stampat kif meħtieġ. Dan jippermetti li varjetà wiesgħa ta' prodotti tiġi manifatturata f'pass wieħed u mgħaġġel. Peress li l-assemblaġġ jista' wkoll jiġi inkapsulat fl-aħħar, il-konnessjonijiet elettriċi u mekkaniċi jibqgħu intatti b'mod affidabbli.
L-inkapsulazzjoni tippermetti lill-utenti jipprovdu lill-assemblaġġi elettronici tagħhom l-ogħla protezzjoni kontra influwenzi ambjentali aggressivi. Madankollu, kull min qed jikkunsidra l-protezzjoni tal-komponenti għall-applikazzjoni tiegħu għandu wkoll jieħu f'kunsiderazzjoni l-għażla ta' konnettur xieraq flimkien mat-teknoloġija ta' konnessjoni appropjata. Biċċa waħda, impressa u inkapsulata – b'din il-kombinazzjoni, l-assemblaġġi elettronici huma mgħammra biex jiffaċċjaw (kważi) l-influwenzi esterni kollha.
