konnettur bord-ma'-bord fl-arkitetturi tal-sistema elettrika tal-vettura tal-karozzi
Assistenti tal-ajru ta' kull tip
Is-sistemi elettriċi moderni fil-vetturi qed jgħaddu minn trasformazzjoni, partikolarment minħabba d-domandi tal-e-mobilità, is-sewqan awtonomu u l-infotainment 4K HD. Il-board-to-board connector, bil-karatteristiċi speċjalizzati tagħhom, jilagħbu rwol ewlieni fil-ġestjoni ta' din it-trasformazzjoni, billi jiżguraw rati għoljin ta' trasferiment tad-dejta b'latenza baxxa.
Kif hu magħruf sew, il-sistema elettrika tal-vettura ta' vettura huwa netwerk kumpless ta' konnessjonijiet elettriċi li jgħaqqad flimkien il-komponenti elettriċi u elettronici kollha. Dawn jinkludu unitajiet ta' kontroll, sensuri, attwaturi, sistemi tad-dawl, infotainment u wkoll konnettur.

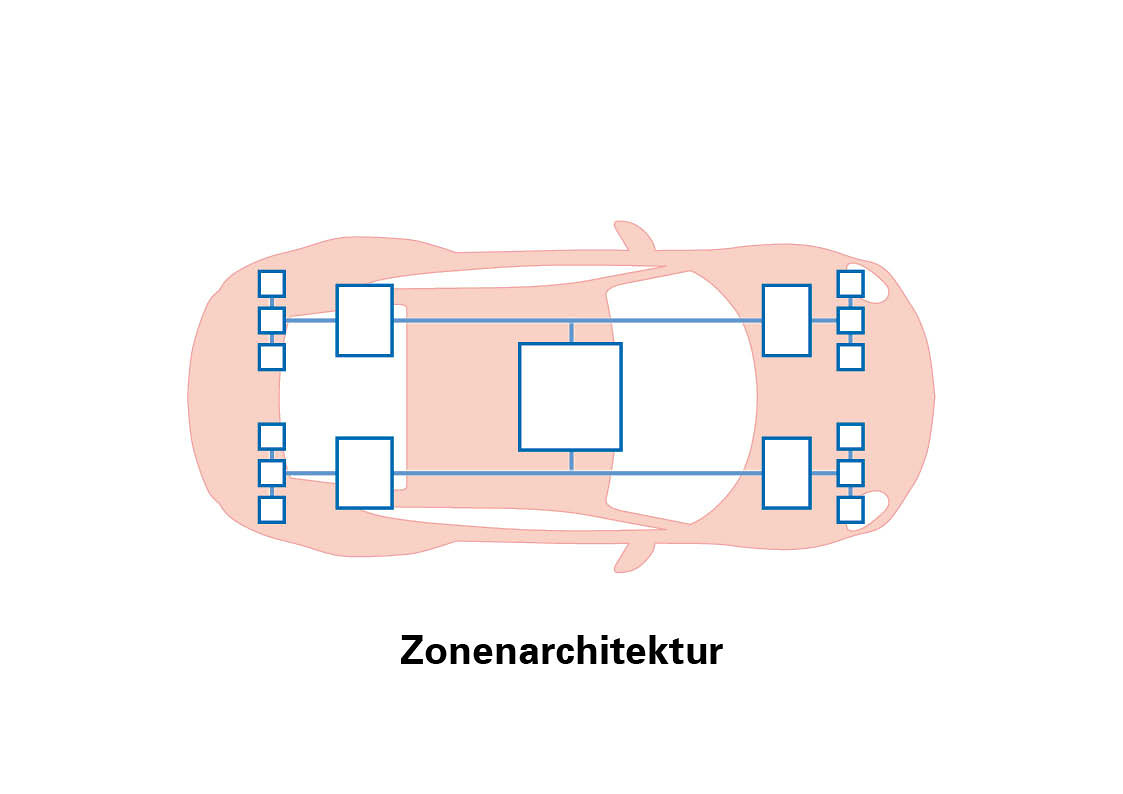

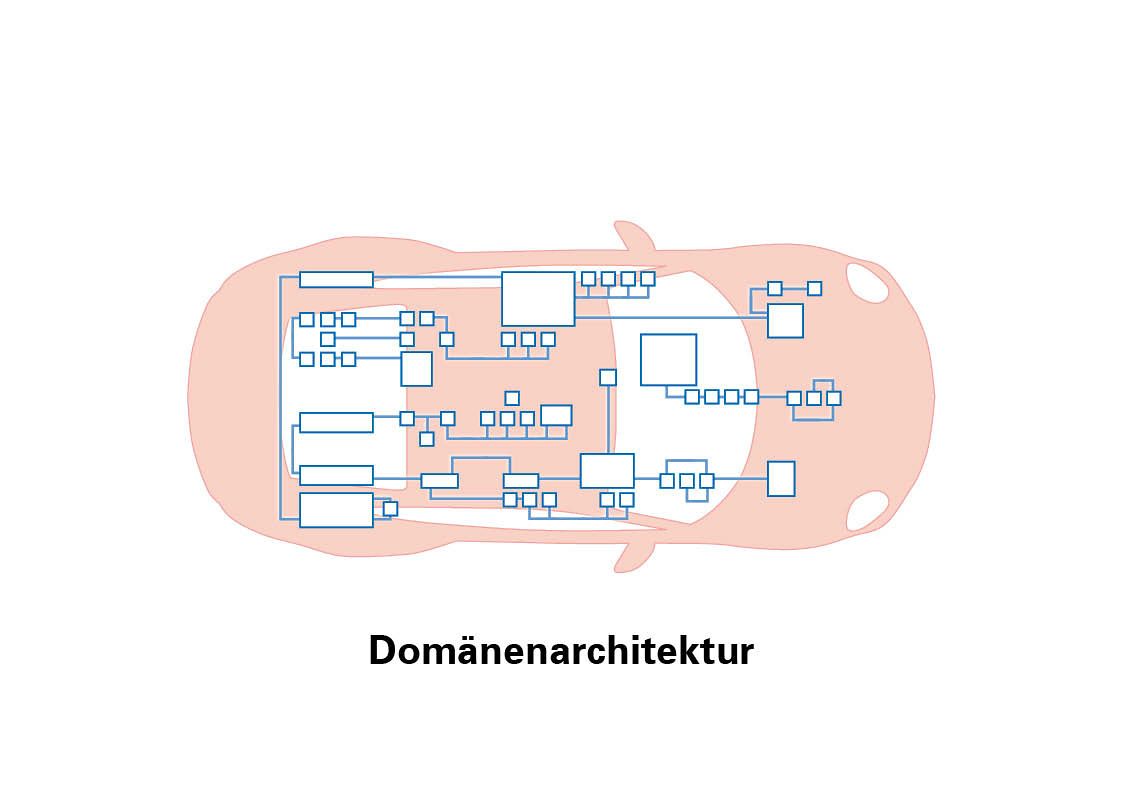

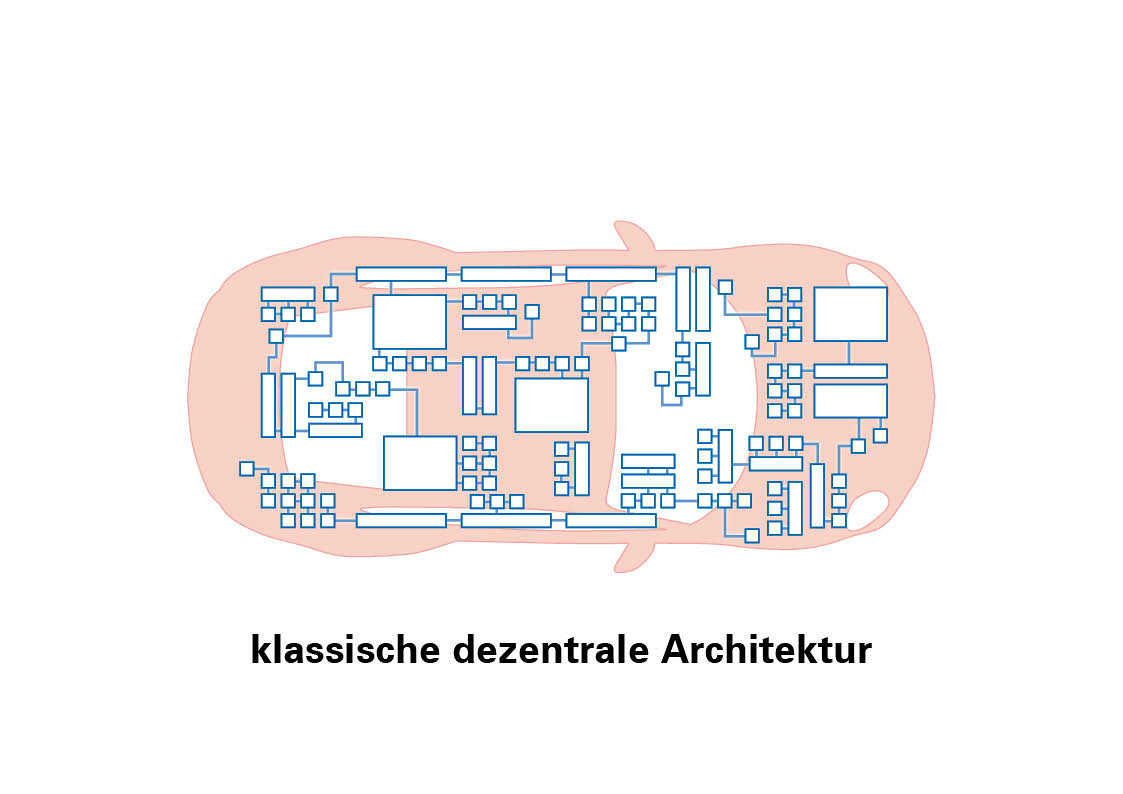

It-tliet tendenzi ewlenin li bħalissa qed jiffurmaw l-industrija tal-karozzi – tmexxija awtomatika, elettrika u konnessa – jeħtieġu bidla fundamentali fl-arkitettura elettrika u elettronika (E/E) attwali. Dan huwa minħabba li l-arkitetturi tas-sistema elettrika tal-vettura qed jiżviluppaw minn struttura tradizzjonali, deċentralizzata li tinkludi sa 100 unità ta' kontroll, lejn arkitettura bbażata fuq domini, fejn l-unitajiet ta' kontroll huma miġbura f'domini funzjonali. Kull dominju għandu kompjuter ta' prestazzjoni għolja (HPC) li jikkoordina, u b'hekk jitnaqqsu l-kumplessità tal-kejbil u l-installazzjoni, kif ukoll l-ispejjeż u l-piż. Żvilupp ġdid huwa l-'zonal architecture' (arkitettura taż-żona) ġewwa l-vettura, li fiha l-funzjonijiet huma miġbura f'kontrollur taż-żona lokali, u b'hekk jitnaqqsu kemm in-numru ta' unitajiet ta' kontroll kif ukoll il-kumplessità tal-kejbils.
It-tliet tendenzi ewlenin li bħalissa qed jiffurmaw l-industrija tal-karozzi – tmexxija awtomatika, elettrika u konnessa – jeħtieġu bidla fundamentali fl-arkitettura elettrika u elettronika (E/E) attwali. Dan huwa minħabba li l-arkitetturi tas-sistema elettrika tal-vettura qed jiżviluppaw minn struttura tradizzjonali, deċentralizzata li tinkludi sa 100 unità ta' kontroll, lejn arkitettura bbażata fuq domini, fejn l-unitajiet ta' kontroll huma miġbura f'domini funzjonali. Kull dominju għandu kompjuter ta' prestazzjoni għolja (HPC) li jikkoordina, u b'hekk jitnaqqsu l-kumplessità tal-kejbil u l-installazzjoni, kif ukoll l-ispejjeż u l-piż. Żvilupp ġdid huwa l-'zonal architecture' (arkitettura taż-żona) ġewwa l-vettura, li fiha l-funzjonijiet huma miġbura f'kontrollur taż-żona lokali, u b'hekk jitnaqqsu kemm in-numru ta' unitajiet ta' kontroll kif ukoll il-kumplessità tal-kejbils.
konnettur fl-arkitettura tas-sistema tas-sistemi elettriċi tal-vettura
Bidliet strutturali bħal dawn jibdlu wkoll l-isfidi li jiffaċċja board-to-board connector li jappoġġja u jimplimenta dawn l-arkitetturi. Il-kompitu li issa jittrasmetti flussi ta' data sinifikament ikbar u jipproċessahom f'ritratt komprensiv fi ħdan ECU aktar qawwi jibdel b'mod sinifikanti l-fatturi tal-prestazzjoni tal-konnettur.
Ir-responsabbiltà għat-trasmissjoni tad-data tinfirex ukoll għall-varji teknoloġiji tat-trasmissjoni li jridu jiżguraw il-wisa' tal-banda meħtieġa. Dawn jinkludu:
Ir-responsabbiltà għat-trasmissjoni tad-data tinfirex ukoll għall-varji teknoloġiji tat-trasmissjoni li jridu jiżguraw il-wisa' tal-banda meħtieġa. Dawn jinkludu:
- LIN (Local Interconnect Network) bħala teknoloġija bi spiża baxxa ħafna għal applikazzjonijiet mhux kritiċi għas-sigurtà u mhux kritiċi għall-ħin bħal serraturi tal-bibien, dawl jew kondizzjonament tal-arja
- CAN (Controller Area Network) bħala l-iktar teknoloġija ta' trasmissjoni użata b'mod wiesa' għall-kontroll tal-magna, tat-trasmissjoni, tal-mutur tal-bidu jew għas-sistemi ta' ġestjoni tal-batterija
- ; FlexRay b'kejbil ta' par imdawwar għat-trasmissjoni tad-dejta għal applikazzjonijiet kritiċi għall-ħin u/jew is-sigurtà bħal direzzjoni jew frenata
- ; MOST (Media Oriented System Transport) bħala kejbil tal-fibra ottika għas-sistemi multimedjali u ta' infotainment;
- Automotive Single Pair Ethernet (SPE) bħala teknoloġija relattivament ġdida li qed tirbaħ aktar aċċettazzjoni minħabba
- l-kapaċità tal-bandwidth tagħha; SerDes (Serialiser/Deserialiser) għat-trasmissjoni tad-dejta b'veloċità għolja, ideali għal kameras jew wirjiet
Huwa fl-interess tal-industrija tal-karozzi li tuża kemm jista' jkun ftit teknoloġiji tat-trasmissjoni differenti sabiex iżżomm il-kumplessità tal-kejbilar fil-minimu. F'dan il-kuntest, l-Ethernet Awtożiv jilgħab rwol ewlieni, filwaqt li l-CAN (CAN FD u CAN XL), LIN u SerDes jintużaw ukoll. Ir-rekwiżiti ewlenin għall-konnettur board-to-board jistgħu jiġu derivati minn dan, u l-istandard LV214 jipprovdi wkoll għarfien dwar il-karatteristiċi tagħhom.
Velocità għolja, protezzjoni EMC, kif ukoll robustizza u miniaturizzazzjoni
Minħabba l-iżvilupp tas-sensuri u l-arkitettura E/E ppreżentata, il-volumi tad-dejta li jridu jittrasmettu qed jimxu dejjem aktar lejn it-trasmissjoni ta' veloċità għolja, li tiddependi prinċipalment fuq il-kontroll tal-impedenza tal-konnettur. Jekk din l-impedenza tvarja, jinħolqu reżonanzi, li min-naħa tagħhom iwasslu għal telf fit-trasmissjoni tas-sinjal. Minħabba l-ġeometrija tiegħu, konnettur konnettur dejjem jippreżenta riskju potenzjali ta' varjazzjonijiet fl-impedenza, li huma kkawżati, fost affarijiet oħra, minn bidliet fil-materjal jew fil-ġeometrija.
Dan huwa għaliex l-impedenza tiġi ddeterminata mill-proprjetajiet induttivi u kapaċittivi, li jiddependu mid-daqs, l-arranġament u d-disinn tal-pinijiet. B'mod partikolari, bidliet fl-erja trasversali għandhom effett negattiv, u għalhekk dawn għandhom jiġu minimizzati kemm jista' jkun. Barra minn hekk, id-dielettriċi (sustanzi b'konduzzjoni elettrika baxxa jew li m'għandhomx) fil-viċinanza tal-mogħdija tas-sinjal jistgħu jkollhom ukoll effetti negattivi, u għalhekk l-għażla tal-materjal isolanti korrett hija ugwalment importanti. Barra minn hekk, hemm ukoll effetti kkawżati minn telf ta' koppjaġġ, jiġifieri telf fil-punt ta' kuntatt bejn il-lama u r-rebbiegħa. Fl-aħħar, fluttwazzjonijiet fl-impedenza jistgħu jiġu kkawżati minn elementi konduttivi li jitilgħu 'l barra u jaġixxu bħala antenni. Dawn l-effetti kollha huma sommarizzati bħala telf ta' inserzjoni (ir-rapport bejn is-sinjal li joħroġ u s-sinjal li jidħol), magħruf ukoll bħala telf bl-inseriment. Minbarra dan, hemm telf ta' ritorn (return loss), li jiddeskrivi l-proporzjon tas-sinjal rifless relattiv għas-sinjal li għandu jiġi trasmettut.Minħabba l-miniaturizzazzjoni kontinwa tal-assemblaġġi, il-protezzjoni kontra l-EMC għandha rwol partikolarment importanti: dan għaliex is-sinjali ta' frekwenza għolja ġġenerati f'dan il-proċess huma partikolarment suxxettibbli għall-interferenza minn effetti elettromanjetici mhux mixtieqa. Anke l-inqas interferenza hija biżżejjed biex tikkawża distorsjoni wiesgħa fit-trasmissjoni tad-dejta, sinjali ta' kejl żbaljati mis-sensuri u kmandi ta' kontroll mhux xierqa – xenarju li huwa assolutament inaccettabbli minn perspettiva ta' sigurtà.

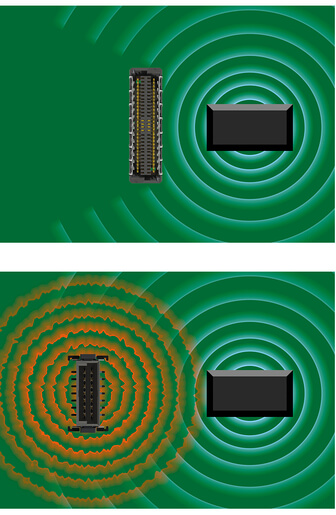

konnettur protett jgħin, peress li ġewwa f'assemblaġġ konnettur dejjem jaġixxi kemm bħala sink ta' interferenza kif ukoll bħala sors ta' interferenza. Barra minn hekk, il-komponent jista' jiġi affettwat minn komponenti oħra, filwaqt li huwa wkoll jeżerċita influwenza elettromanjetika fuq il-komponenti madwaru. Il-shielding inaqqas iż-żewġ effetti b'fattur ta' madwar 100 sa 200.
Dan huwa għaliex l-impedenza tiġi ddeterminata mill-proprjetajiet induttivi u kapaċittivi, li jiddependu mid-daqs, l-arranġament u d-disinn tal-pinijiet. B'mod partikolari, bidliet fl-erja trasversali għandhom effett negattiv, u għalhekk dawn għandhom jiġu minimizzati kemm jista' jkun. Barra minn hekk, id-dielettriċi (sustanzi b'konduzzjoni elettrika baxxa jew li m'għandhomx) fil-viċinanza tal-mogħdija tas-sinjal jistgħu jkollhom ukoll effetti negattivi, u għalhekk l-għażla tal-materjal isolanti korrett hija ugwalment importanti. Barra minn hekk, hemm ukoll effetti kkawżati minn telf ta' koppjaġġ, jiġifieri telf fil-punt ta' kuntatt bejn il-lama u r-rebbiegħa. Fl-aħħar, fluttwazzjonijiet fl-impedenza jistgħu jiġu kkawżati minn elementi konduttivi li jitilgħu 'l barra u jaġixxu bħala antenni. Dawn l-effetti kollha huma sommarizzati bħala telf ta' inserzjoni (ir-rapport bejn is-sinjal li joħroġ u s-sinjal li jidħol), magħruf ukoll bħala telf bl-inseriment. Minbarra dan, hemm telf ta' ritorn (return loss), li jiddeskrivi l-proporzjon tas-sinjal rifless relattiv għas-sinjal li għandu jiġi trasmettut.Minħabba l-miniaturizzazzjoni kontinwa tal-assemblaġġi, il-protezzjoni kontra l-EMC għandha rwol partikolarment importanti: dan għaliex is-sinjali ta' frekwenza għolja ġġenerati f'dan il-proċess huma partikolarment suxxettibbli għall-interferenza minn effetti elettromanjetici mhux mixtieqa. Anke l-inqas interferenza hija biżżejjed biex tikkawża distorsjoni wiesgħa fit-trasmissjoni tad-dejta, sinjali ta' kejl żbaljati mis-sensuri u kmandi ta' kontroll mhux xierqa – xenarju li huwa assolutament inaccettabbli minn perspettiva ta' sigurtà.
konnettur protett jgħin, peress li ġewwa f'assemblaġġ konnettur dejjem jaġixxi kemm bħala sink ta' interferenza kif ukoll bħala sors ta' interferenza. Barra minn hekk, il-komponent jista' jiġi affettwat minn komponenti oħra, filwaqt li huwa wkoll jeżerċita influwenza elettromanjetika fuq il-komponenti madwaru. Il-shielding inaqqas iż-żewġ effetti b'fattur ta' madwar 100 sa 200.
Fir-rigward tar-robustezza: xokk u vibrazzjoni jipperikolaw l-istabbiltà tat-trasmissjoni tad-dejta, kif ukoll l-influwenzi ambjentali kimiċi u termali ikkawżati minn temperaturi estremi, fluttwazzjonijiet sinifikanti fit-temperatura, gassijiet korrożivi, umdità u ħmieġ. Il-wiċċ tal-kuntatt (wiċċ ta' kuntatt) għandu rwol deċiżiv fid-determinazzjoni tal-ħajja utli tal-konnettur, peress li jiġru mikro-movimenti bejn iż-żewġ partijiet tal-konnettur waqt l-operazzjoni; maż-żmien, dawn iwasslu għal abrasjoni tal-wiċċ u b'hekk għal reżistenza tal-kuntatt (reżistenza tal-kuntatt) miżjuda u, konsegwentement, trasmissjoni tas-sinjal inqas effettiva. contact plating (kisi tal-kuntatt) ta' kwalità għolja u durabbli jgħin biex jitnaqqas din l-abrasjoni tal-wiċċ.

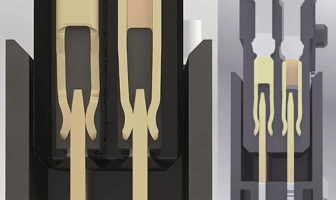

Is-sistema ta' kuntatt, strixxa ta' kuntatt b'molla b'żewġ naħat (female connector) taħdem tajjeb, peress li punt ta' kuntatt ikun dejjem garantit f'kull ħin, irrispettivament mill-influwenzi esterni. Sistema ta' kuntatt 'gender-neutral' toffri saħansitra aktar robustizza, peress li l-kuntatti jingħaqdu flimkien meta jkunu mdaħħlin, u b'hekk tiġi żgurata l-ogħla affidabbiltà fil-kuntatt.
Is-sistema ta' kuntatt, strixxa ta' kuntatt b'molla b'żewġ naħat (female connector) taħdem tajjeb, peress li punt ta' kuntatt ikun dejjem garantit f'kull ħin, irrispettivament mill-influwenzi esterni. Sistema ta' kuntatt 'gender-neutral' toffri saħansitra aktar robustizza, peress li l-kuntatti jingħaqdu flimkien meta jkunu mdaħħlin, u b'hekk tiġi żgurata l-ogħla affidabbiltà fil-kuntatt.
Il-konnetturi ta' biċċa waħda jneħħu żona ta' kuntatt vulnerabbli, u b'hekk jiżguraw reżistenza massima għall-influwenzi esterni. press-fit technology jintuża għall-konnessjoni, fejn ' press-fit pin ' jiġi ppressat f'' plated through hole (PTH) ' fil-bord tal-ċirkwit stampat, u jirriżulta f'saldar kiesaħ bejn il-manika tal-kopru u l-' press-fit zone '. Dan joħloq konnessjoni ermetika u portabbli mal-bord tal-ċirkwit stampat, li toffri għaxar darbiet aħjar ' rata ta' falliment ' minn ' konnettur ' misolderjat awtomatikament.

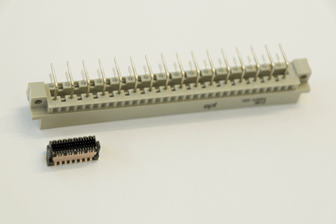

Minħabba l-ispazju limitat għall-installazzjoni fil-vetturi tal-mutur, hemm nuqqas ta' spazju għas-sensuri u l-unitajiet ta' kontroll, li min-naħa tagħhom ifisser li l-konnetturi jridu jsiru anke iżgħar filwaqt li jżommu l-istess prestazzjoni jew prestazzjoni anke ogħla. Dan huwa ideali għat-teknoloġija tal-montaġġ fuq il-wiċċ (SMT), peress li, mhux bħal-metodu 'press-fit technology', tippermetti pitch sinifikament iżgħar kif ukoll montaġġ b'żewġ naħat tal-bord tal-ċirkwit stampat.
It-tendenza li jiġu installati dejjem aktar u dejjem iktar żgħar konnetturi fl-assemblaġġi tfisser li l-katini tat-tolleranza qed isiru itwal, u l-konnettur iridu jikkumpensaw għal tolleranzi dejjem akbar kemm waqt l-assemblar kif ukoll fl-operazzjoni. Diġà hemm konnetturi disponibbli li jistgħu jassorbu xokkijiet u vibrazzjonijiet b'mod aktar effettiv.
It-tendenza li jiġu installati dejjem aktar u dejjem iktar żgħar konnetturi fl-assemblaġġi tfisser li l-katini tat-tolleranza qed isiru itwal, u l-konnettur iridu jikkumpensaw għal tolleranzi dejjem akbar kemm waqt l-assemblar kif ukoll fl-operazzjoni. Diġà hemm konnetturi disponibbli li jistgħu jassorbu xokkijiet u vibrazzjonijiet b'mod aktar effettiv.
Tliet familji ta' prodotti xierqa minn ept

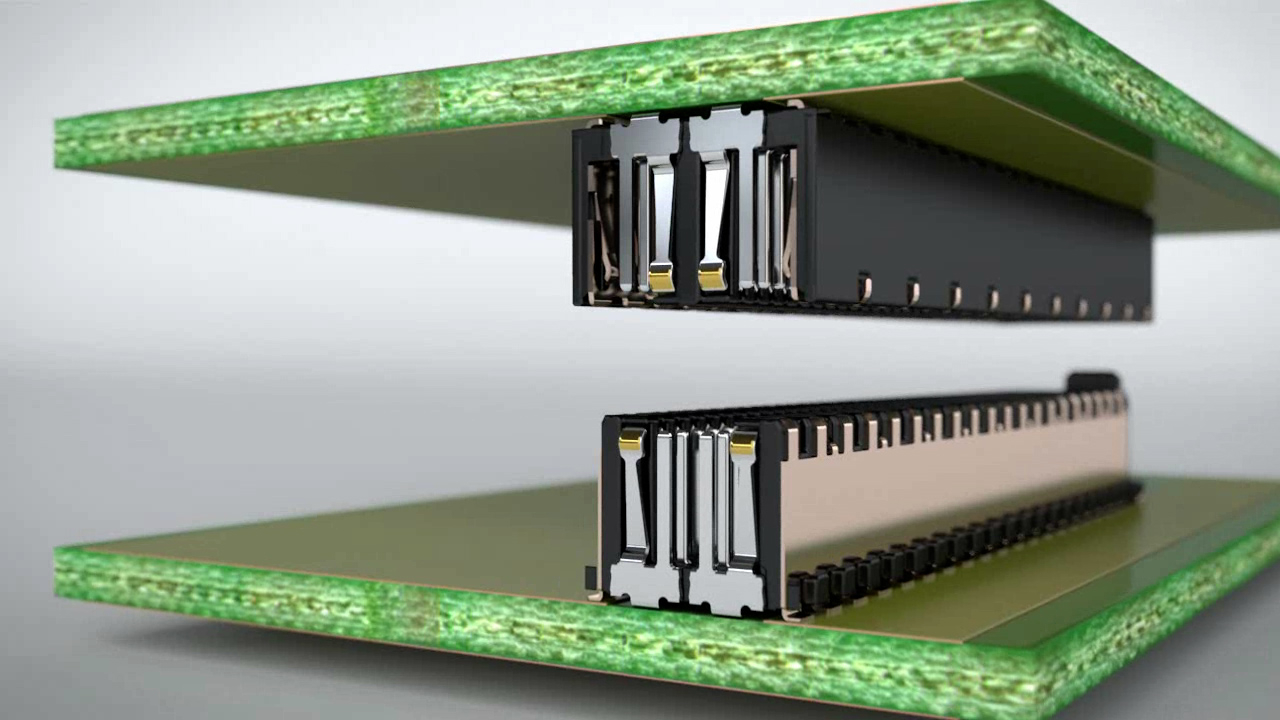

Il-prodotti Zero8 joffru l-iktar skalabbiltà massima b'disinji personalizzabbli, għoli tal-pila u numru ta' pinijiet, li jippermettu spazjament bejn PCB minn 6 sa 21 mm u numru ta' pinijiet varjabbli minn 12 sa 80. Il-konnetturi huma kompatibbli bejniethom u jistgħu jingħaqdu liberament, b' shielding ta' naħa waħda jew doppja. It-teknoloġija ta' konnessjoni robusta ScaleX tiżgura kuntatt affidabbli taħt xokk u vibrazzjoni, tikkumpensa għat-tolleranzi u toffri protezzjoni ' EMC' għal ' rata tad-data ' ta' 16 Gbit/s.
Dettalji dwar il-Zero8
Dettalji dwar il-Zero8

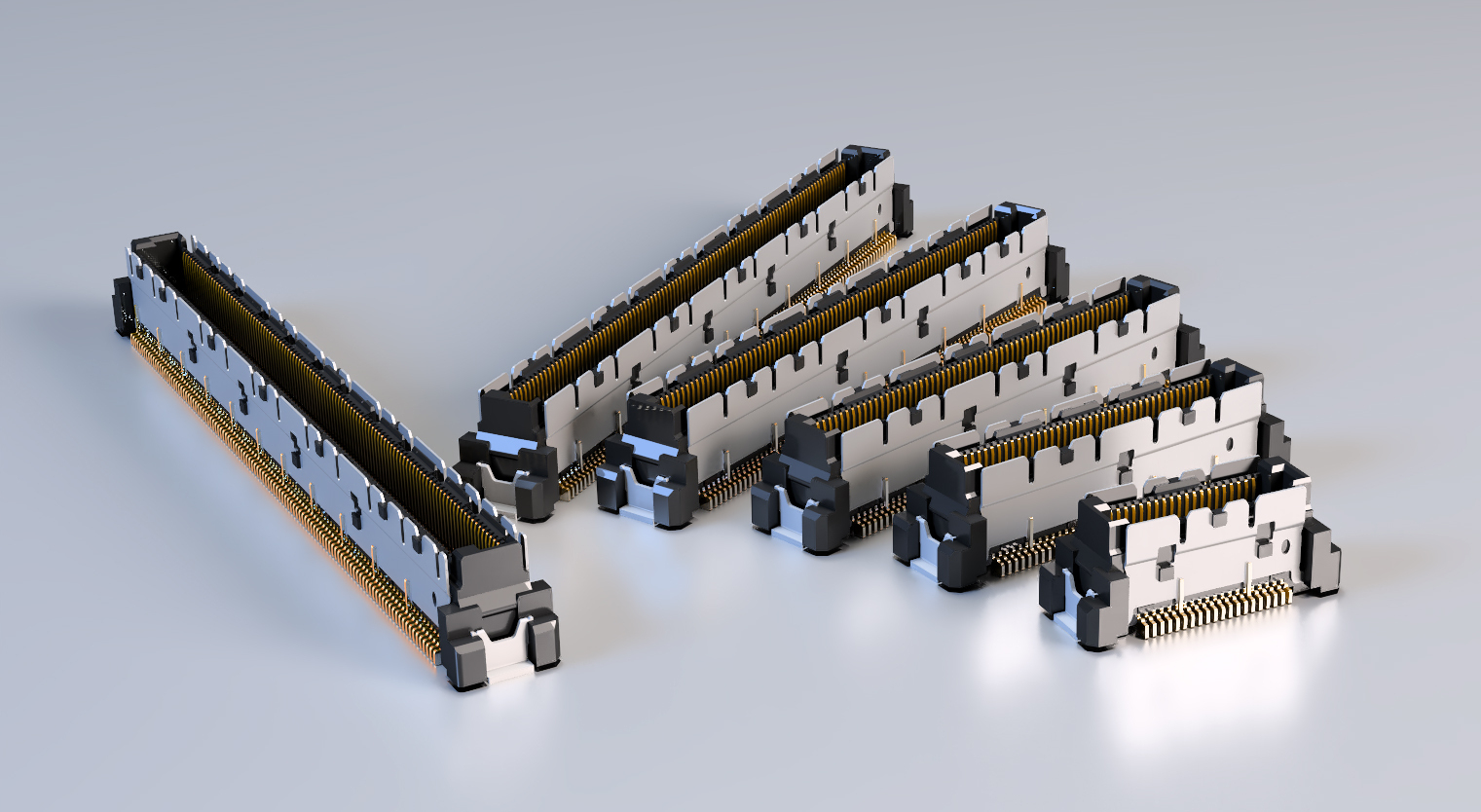

Il-prodotti Colibri huma konnetturi SMT (konnettur) b'żewġ ringieli u b'protezzjoni, b'pitch ta' 0.5 mm, li huma kompatibbli ma' PICMG COM Express®, SFF-SIG CoreExpress® u nano-ETXexpress. Il-portijiet għall-moduli COM joffru 196 pin tas-sinjal u 24 pin tal-art, filwaqt li l-plugs għall-bordijiet tal-karriera huma disponibbli b'mod fakultattiv b'postijiet gwida, schermar u montaġġ b'SMT. Is-sistema Colibri COM Express toffri eċċellenti integrità tas-sinjali (signal integrity) għal veloċitajiet li jaqbżu l-25 Gbit/s, u tagħmilha ideali għal applikazzjonijiet ta' veloċità għolja b'ispazju limitat għall-installazzjoni.
Dettalji dwar il-Colibri
Dettalji dwar il-Colibri

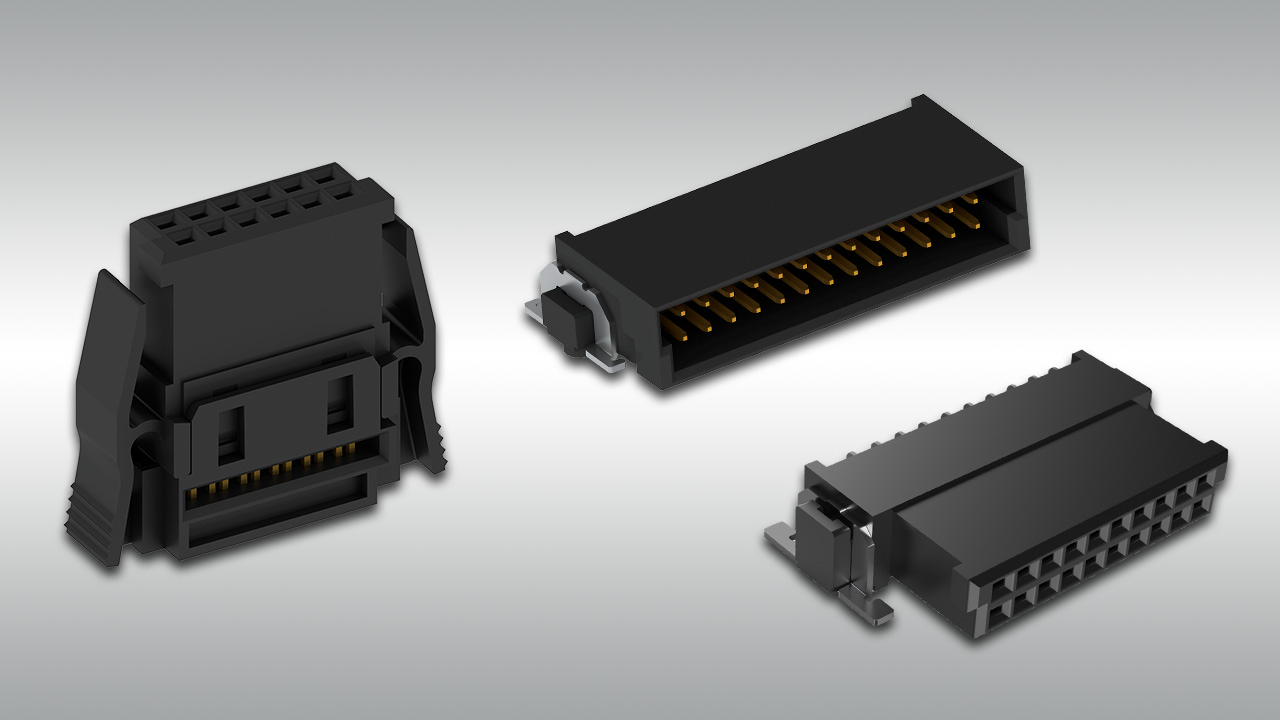

Bħala familja terza ta' prodotti, One27 toffri konnessjonijiet PCB robusti u kompatti f'SMT b'pitch ta' 1.27 mm. Jappoġġjaw spazjamenti PCB minn 8 sa 20 mm u huma disponibbli b'12 sa 80 kuntatt, kif ukoll fil-cable assembly. Konnettjonijiet kemm paralleli kif ukoll f'angolu rett huma possibbli; huma partikolarment robusti u faċli biex jiġu pproċessati, filwaqt li jiżguraw kuntatt affidabbli u grad għoli ta' flessibilità fid-disinn tal-PCB.
Dettalji dwar il-One27
Dettalji dwar il-One27
Meta nħarsu lejn il-futur, is-sewqan awtonomu se jkun marbut mill-qrib mal-iżvilupp ulterjuri tat-teknoloġiji tat-trasferiment tad-dejta u tal-komunikazzjoni. Aspetti ewlenin bħal konnettività 5G, ċibersigurtà, komunikazzjoni V2X, kif ukoll edge computing u teknoloġija blockchain se jkollhom impatt sinifikanti fuq it-trasmissjoni tad-dejta, imma ħaġa waħda tibqa' ċerta: il-koeżistenza tas-sistemi elettriċi tal-vettura u l-konnetturi eventwalment tagħmel karozza mingħajr rota tat-tmexxija realtà.
