Bidliet fit-teknoloġija tal-karozzi: SDV fil-fokus
Il-futur tas-sistema elettrika tal-vettura fl-era tal-vettura definita mis-softwer (SDV)
Progress teknoloġiku, sfidi fid-disinn u soluzzjonijiet għas-sistemi integrati.
L-industrija tal-karozzi qed tgħaddi minn bidla profonda: bil-wasla tal-Vettura Definita minn Softwer (SDV), is-softwer qed jieħu dejjem aktar il-post ewlieni fl-iżvilupp tal-vetturi. B'kuntrast ma' l-arkitetturi tradizzjonali tal-vetturi, fejn l-unitajiet ta' kontroll elettroniku (ECUs) jaħdmu b'mod speċifiku għal kull funzjoni u huma prinċipalment separati minn xulxin, l-SDVs jippermettu pjattaforma tas-softwer ċentralizzata, flessibbli u li tista' tiġi aġġornata kontinwament. Funzjonijiet bħal sewwieq awtonomu, aġġornamenti over-the-air u esperjenzi personalizzati għall-utent mhux biss huma fattibbli, iżda qed isiru dejjem aktar il-norma.
Madankollu, din it-trasformazzjoni tpoġġi ħtiġijiet għoljin fuq l-arkitettura tal-vettura – partikolarment fuq il-sistema elettrika tal-vettura, li jaġixxi bħala l-ispina dorsali ta' kull sistema elettronika. L-istruttura preċedenti, ibbażata fuq ECU deċentralizzati, qed tilħaq il-limiti tagħha dejjem aktar.
Kunċetti ġodda ta' SDV u arkitetturi tal-sistema elettrika tal-vettura jeħtieġu soluzzjonijiet aktar b'saħħithom, skalabbli u ċentralizzati. Dawn iridu jkunu kapaċi jimmaniġġjaw il-volumi dejjem jikbru tad-dejta filwaqt li fl-istess ħin jissodisfaw rekwiżiti stretti għas-sigurtà u l-ipproċessar f'ħin reali.

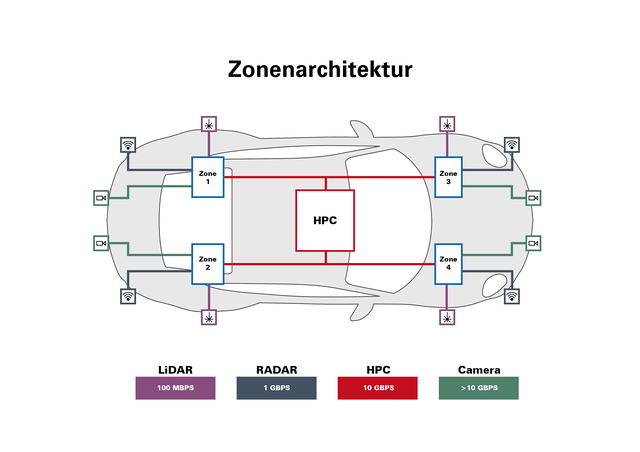

Għalhekk, it-tranżizzjoni għal arkitetturi zonali, kompjuters ta' prestazzjoni għolja (HPCs) u protokolli ta' komunikazzjoni kkontrollati mis-softwer mhux biss timmarka avvanz teknoloġiku iżda wkoll tifforma l-fondazzjoni meħtieġa għall-viżibilità futura tal-vetturi moderni.
Is-sezzjoni li ġejja tesamina r-rekwiżiti ewlenin għall-sistema elettrika tal-vettura tal-ġenerazzjoni li jmiss ta' vetturi fil-kuntest tal-SDV – u tenfasizza għaliex id-disinn mill-ġdid tiegħu jmur lil hinn minn sempliċi avvanzi tekniċi: huwa mutur kruċjali għall-innovazzjoni u għall-kompetittività fit-tul fl-industrija tal-karozzi.
L-industrija tal-karozzi qed tgħaddi minn bidla profonda: bil-wasla tal-Vettura Definita minn Softwer (SDV), is-softwer qed jieħu dejjem aktar il-post ewlieni fl-iżvilupp tal-vetturi. B'kuntrast ma' l-arkitetturi tradizzjonali tal-vetturi, fejn l-unitajiet ta' kontroll elettroniku (ECUs) jaħdmu b'mod speċifiku għal kull funzjoni u huma prinċipalment separati minn xulxin, l-SDVs jippermettu pjattaforma tas-softwer ċentralizzata, flessibbli u li tista' tiġi aġġornata kontinwament. Funzjonijiet bħal sewwieq awtonomu, aġġornamenti over-the-air u esperjenzi personalizzati għall-utent mhux biss huma fattibbli, iżda qed isiru dejjem aktar il-norma.
Madankollu, din it-trasformazzjoni tpoġġi ħtiġijiet għoljin fuq l-arkitettura tal-vettura – partikolarment fuq il-sistema elettrika tal-vettura, li jaġixxi bħala l-ispina dorsali ta' kull sistema elettronika. L-istruttura preċedenti, ibbażata fuq ECU deċentralizzati, qed tilħaq il-limiti tagħha dejjem aktar.
Kunċetti ġodda ta' SDV u arkitetturi tal-sistema elettrika tal-vettura jeħtieġu soluzzjonijiet aktar b'saħħithom, skalabbli u ċentralizzati. Dawn iridu jkunu kapaċi jimmaniġġjaw il-volumi dejjem jikbru tad-dejta filwaqt li fl-istess ħin jissodisfaw rekwiżiti stretti għas-sigurtà u l-ipproċessar f'ħin reali.
Għalhekk, it-tranżizzjoni għal arkitetturi zonali, kompjuters ta' prestazzjoni għolja (HPCs) u protokolli ta' komunikazzjoni kkontrollati mis-softwer mhux biss timmarka avvanz teknoloġiku iżda wkoll tifforma l-fondazzjoni meħtieġa għall-viżibilità futura tal-vetturi moderni.
Is-sezzjoni li ġejja tesamina r-rekwiżiti ewlenin għall-sistema elettrika tal-vettura tal-ġenerazzjoni li jmiss ta' vetturi fil-kuntest tal-SDV – u tenfasizza għaliex id-disinn mill-ġdid tiegħu jmur lil hinn minn sempliċi avvanzi tekniċi: huwa mutur kruċjali għall-innovazzjoni u għall-kompetittività fit-tul fl-industrija tal-karozzi.
Kompjuters ta' prestazzjoni għolja (HPCs) bħala l-ispina dorsali tas-sewqan awtonomu
Hekk kif is-sewqan awtonomu jkompli jiżviluppa, il-kumplessità tal-arkitettura tal-vettura qed tiżdied b'mod sinifikanti – partikolarment fis-sistema elettrika tal-vettura. Aspetti bħal prestazzjoni, sigurtà, affidabbiltà u flessibilità huma dejjem aktar fil-qalba tal-isfidi. Il-volum kbir ta' data mis-sensuri u mill-ambjent, kif ukoll ir-rekwiżit għall-ipproċessar bla xkiel f'ħin reali, jeħtieġ soluzzjonijiet ġodda fil-livell tas-sistema.
Teknoloġija ewlenija f'dan il-kuntest hija l-użu ta' kompjuters ta' prestazzjoni għolja (HPCs) fil-vettura. Dawn il-pjattaformi qawwija jieħdu fuqu l-kompitu ċentrali tal-ipproċessar tad-dejta f'ħin reali – pereżempju, minn sistemi ta' kamera, radar u LIDAR. L-għan hu li jiġi ġenerat mudell preċiż, redundanti u dejjem aġġornat tal-madwar tal-vettura, li jservi bħala bażi għan-navigazzjoni awtonoma u għall-proċessi ta' teħid ta' deċiżjonijiet.
Il-kwalità ta' dan il-mudell ambjentali hija prinċipalment iddeterminata mill-fużjoni intelliġenti tat-teknoloġiji tas-sensuri varji. Billi jingħaqdu l-qawwiet rispettivi tagħhom u jikkumpensaw id-dgħufijiet individwali, jinħoloq rappreżentazzjoni tar-realtà estremament affidabbli – essenzjali għall-imġiba sikura tas-sistemi awtonomi fit-traffiku tat-triq.
Bla HPCs, dan il-kisbien teknoloġiku ma jkunx fattibbli. Joffru l-qawwa tal-komputazzjoni meħtieġa, il-bandwidth tad-dejta meħtieġa u l-kapaċità għall-integrazzjoni profonda tas-sistema – u b'hekk jiffurmaw il-fondazzjoni indispensabbli għall-ġenerazzjoni li jmiss ta' vetturi konnessi u li jaħdmu b'mod awtonomu.
Teknoloġija ewlenija f'dan il-kuntest hija l-użu ta' kompjuters ta' prestazzjoni għolja (HPCs) fil-vettura. Dawn il-pjattaformi qawwija jieħdu fuqu l-kompitu ċentrali tal-ipproċessar tad-dejta f'ħin reali – pereżempju, minn sistemi ta' kamera, radar u LIDAR. L-għan hu li jiġi ġenerat mudell preċiż, redundanti u dejjem aġġornat tal-madwar tal-vettura, li jservi bħala bażi għan-navigazzjoni awtonoma u għall-proċessi ta' teħid ta' deċiżjonijiet.
Il-kwalità ta' dan il-mudell ambjentali hija prinċipalment iddeterminata mill-fużjoni intelliġenti tat-teknoloġiji tas-sensuri varji. Billi jingħaqdu l-qawwiet rispettivi tagħhom u jikkumpensaw id-dgħufijiet individwali, jinħoloq rappreżentazzjoni tar-realtà estremament affidabbli – essenzjali għall-imġiba sikura tas-sistemi awtonomi fit-traffiku tat-triq.
Bla HPCs, dan il-kisbien teknoloġiku ma jkunx fattibbli. Joffru l-qawwa tal-komputazzjoni meħtieġa, il-bandwidth tad-dejta meħtieġa u l-kapaċità għall-integrazzjoni profonda tas-sistema – u b'hekk jiffurmaw il-fondazzjoni indispensabbli għall-ġenerazzjoni li jmiss ta' vetturi konnessi u li jaħdmu b'mod awtonomu.
Konnessjonijiet għal kundizzjonijiet estremi – stabbli, b'saħħithom, durabbli
Il-prestazzjoni tal-kompjuters ta' prestazzjoni għolja tiddependi direttament mill-effiċjenza tal-infrastruttura ta' komunikazzjoni sottostanti. Konnessjonijiet ta' veloċità għolja b'latenza estremament baxxa u b'bandwidth għoli huma essenzjali għal interazzjoni affidabbli bejn sensuri, kontrolluri taż-żoni u unitajiet ċentrali ta' proċessar.
Madankollu, mhux biss dwar il-prestazzjoni elettrika: il-komponenti jridu wkoll jifilħu l-kundizzjonijiet iebsa tal-ambjent operattiv tal-vettura. Il-robustezza mekkanika, ir-reżistenza għall-vibrazzjoni, ir-reżistenza għat-temperatura u ħajja twila tas-servizz huma kriterji kruċjali – partikolarment fis-sistemi kritiċi għas-sigurtà.
Għalhekk, sistemi ta' kuntatt affidabbli, sikuri minn fallimenti u durabbli huma parti integrali minn arkitettura ta' vettura li tkun ippreparata għall-futur. Biss meta l-interfaċċji fiżiċi jkunu daqshekk qawwija u reżiljenti bħas-sistemi tal-komputazzjoni konnessi, il-potenzjal sħiħ tal-funzjonijiet immexxija mid-dejta – bħal manuvri ta' sewqan awtonomu – jista' jiġi implimentat b'mod sikur u sostenibbli.
Madankollu, mhux biss dwar il-prestazzjoni elettrika: il-komponenti jridu wkoll jifilħu l-kundizzjonijiet iebsa tal-ambjent operattiv tal-vettura. Il-robustezza mekkanika, ir-reżistenza għall-vibrazzjoni, ir-reżistenza għat-temperatura u ħajja twila tas-servizz huma kriterji kruċjali – partikolarment fis-sistemi kritiċi għas-sigurtà.
Għalhekk, sistemi ta' kuntatt affidabbli, sikuri minn fallimenti u durabbli huma parti integrali minn arkitettura ta' vettura li tkun ippreparata għall-futur. Biss meta l-interfaċċji fiżiċi jkunu daqshekk qawwija u reżiljenti bħas-sistemi tal-komputazzjoni konnessi, il-potenzjal sħiħ tal-funzjonijiet immexxija mid-dejta – bħal manuvri ta' sewqan awtonomu – jista' jiġi implimentat b'mod sikur u sostenibbli.
konnettur ibridi u modulari għal arkitetturi ta' sistemi elettriċi zonali ta' vetturi – sħubija qawwija bejn Rosenberger u ept
It-trasformazzjoni tal-electrical and electronic architecture tal-vettura lejn kunċetti zonali tiftaħ potenzjal ġdid għall-produzzjoni ta' vetturi b'awtomazzjoni għolja. F'dan l-ambjent li qed iħares 'il quddiem, Rosenberger u ept qed jistabbilixxu flimkien standards ġodda: b'portafoll żviluppat b'mod konġunt ta' konnetturi ibridi u modulari li jikkombinaw it-trasmissjoni tas-sinjali, tad-dejta u tal-enerġija, iż-żewġ kumpaniji qed jindirizzaw sfidi ewlenin fl-arkitetturi moderni tal-vetturi.
Il-kombinazzjoni ta' prinċipji ta' disinn modulari u l-press-fit technology (inserzjoni fil-moffa) ta' l-aħħar teknoloġija tippermetti li unitajiet funzjonali differenti jiġu integrati b'mod kompatt – filwaqt li jagħmlu l-aħjar użu mill-ispazju ta' installazzjoni disponibbli. Dan jippermetti l-ħolqien ta' sub-assemblaġġi modulari li huma adattati idealment għal proċessi ta' assemblaġġ assistiti mir-robot. Dan inaqqas il-kumplessità tal-immaniġġjar u jikkontribwixxi b'mod sinifikanti għal żieda fl-effiċjenza matul il-katina kollha tal-provvista.
Il-fokus huwa fuq l-applikazzjoni konsistenti ta' standards stabbiliti u strateġiji tal-pjattaforma. Permezz tal-kombinazzjoni sinerġika tat-teknoloġiji, Rosenberger u ept huma kapaċi jipprovdu soluzzjonijiet ta' konnetturi ħafna awtomatizzati, skalabbli u bi spiża effettiva fi ħdan approċċi ta' harness tal-kejbils zonali.

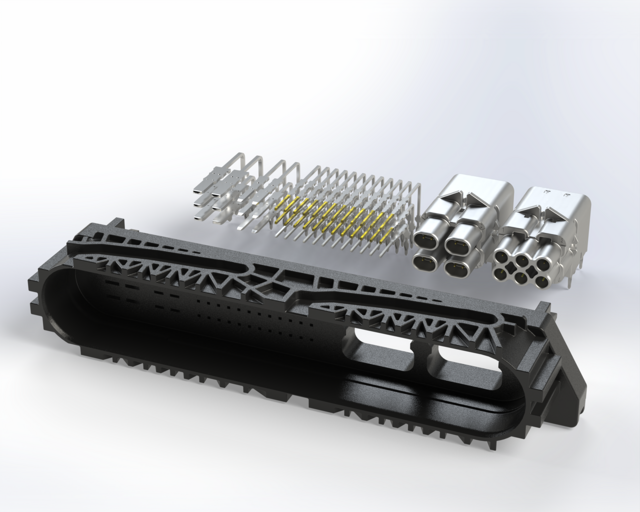

Riżultat ewlieni ta' din il-kooperazzjoni mill-qrib huwa l-portafoll HYMC® (Hybrid Modular Connector). Matul l-iżvilupp tagħha, Rosenberger kien responsabbli għall-interfaċċji ta' veloċità għolja u ept għall-T-Com press-fit zone – mill-definizzjoni tar-rekwiżiti sal-arkitettura u l-integrazzjoni tas-sistema.
It-T-Com press-fit zone integrat minn ept jiżgura l-ogħla livell ta' affidabbiltà, anke f'applikazzjonijiet kritiċi għas-sigurtà bħal sewwieq awtonomu, ADAS, infotainment, servizzi konnessi, teknoloġija tad-displej u komunikazzjoni V2X.
Permezz ta' din il-kollaborazzjoni, Rosenberger u ept qed jibagħtu sinjal qawwi: wieħed ta' saħħa innovattiva, integrazzjoni tas-sistema u skalabbiltà industrijali fis-servizz tal-futur tal-awtomobbli.
Il-kombinazzjoni ta' prinċipji ta' disinn modulari u l-press-fit technology (inserzjoni fil-moffa) ta' l-aħħar teknoloġija tippermetti li unitajiet funzjonali differenti jiġu integrati b'mod kompatt – filwaqt li jagħmlu l-aħjar użu mill-ispazju ta' installazzjoni disponibbli. Dan jippermetti l-ħolqien ta' sub-assemblaġġi modulari li huma adattati idealment għal proċessi ta' assemblaġġ assistiti mir-robot. Dan inaqqas il-kumplessità tal-immaniġġjar u jikkontribwixxi b'mod sinifikanti għal żieda fl-effiċjenza matul il-katina kollha tal-provvista.
Il-fokus huwa fuq l-applikazzjoni konsistenti ta' standards stabbiliti u strateġiji tal-pjattaforma. Permezz tal-kombinazzjoni sinerġika tat-teknoloġiji, Rosenberger u ept huma kapaċi jipprovdu soluzzjonijiet ta' konnetturi ħafna awtomatizzati, skalabbli u bi spiża effettiva fi ħdan approċċi ta' harness tal-kejbils zonali.
Riżultat ewlieni ta' din il-kooperazzjoni mill-qrib huwa l-portafoll HYMC® (Hybrid Modular Connector). Matul l-iżvilupp tagħha, Rosenberger kien responsabbli għall-interfaċċji ta' veloċità għolja u ept għall-T-Com press-fit zone – mill-definizzjoni tar-rekwiżiti sal-arkitettura u l-integrazzjoni tas-sistema.
It-T-Com press-fit zone integrat minn ept jiżgura l-ogħla livell ta' affidabbiltà, anke f'applikazzjonijiet kritiċi għas-sigurtà bħal sewwieq awtonomu, ADAS, infotainment, servizzi konnessi, teknoloġija tad-displej u komunikazzjoni V2X.
Permezz ta' din il-kollaborazzjoni, Rosenberger u ept qed jibagħtu sinjal qawwi: wieħed ta' saħħa innovattiva, integrazzjoni tas-sistema u skalabbiltà industrijali fis-servizz tal-futur tal-awtomobbli.
T-Com 'press-fit zone' ta' ept – teknoloġija ta' konnessjoni ppruvata għal affidabbiltà massima

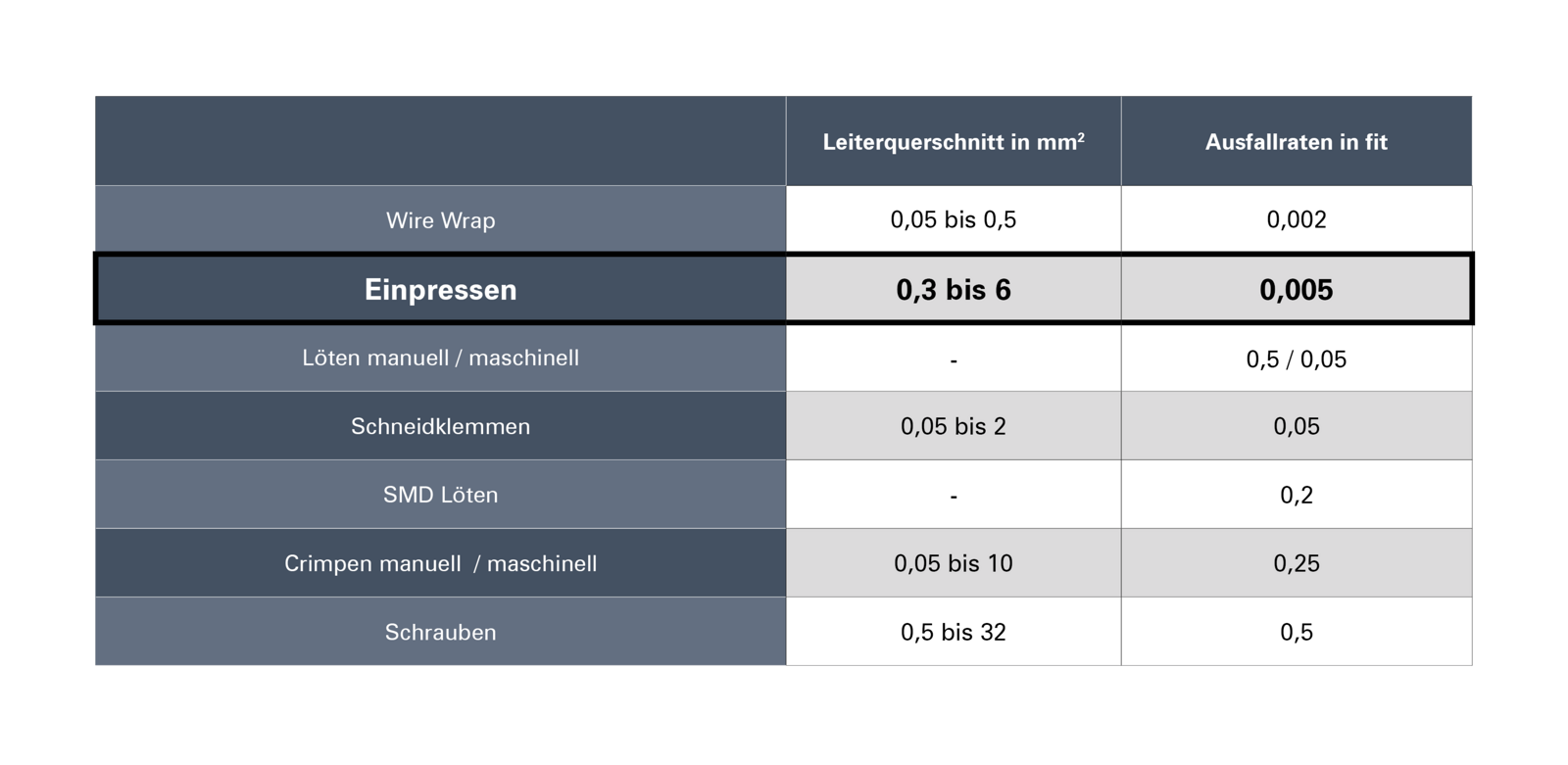

B'kuntrast mat-teknoloġija tas-soldering konvenzjonali (solder termination), it-teknoloġija ta' inserzjoni T-Com ta' ept (press-fit technology) toffri konnessjoni termikament diżkopplasolder termination u affidabbli fil-proċess. Din it-teknoloġija proprjetarja impressjonanti għandha rati baxxi ta' falliment, tipikament taħt 1 FIT (Falliment fil-Ħin) – li statistiċament jikkorrispondi għal falliment wieħed f'biljun siegħa ta' operazzjoni.
Bi aktar minn 120 biljun kuntatt ippruvat fil-qasam madwar id-dinja, it-T-Com 'press-fit zone' ta' ept huwa meqjus bħala l-istandard rikonoxxut tal-industrija minn kważi l-OEMs globali kollha. Il-kuntatt għeluq bil-gass tiegħu jiżgura reżiljenza mekkanika massima u għalhekk huwa partikolarment adattat għal applikazzjonijiet kritiċi għas-sigurtà f'oqsma bħal sewwieq awtonomu, ADAS, infotainment u komunikazzjoni V2X.
Ħarsa ġenerali lejn il-vantaġġi teknoloġiċi:
- Forzi għoljin ta' żamma: sa 100 N għal kull kuntatt direttament fuq il-bord tal-ċirkwit
- stampat Mhux meħtieġ saldjar: ebda ġonot tas-saldjar ma
- jinkisrux jew kiesaħ Reżistenza eċċezzjonali għall-vibrazzjoni u xokk: ipprovat sa 200 g ta' aċċelerazzjoni
Sistema modulari għal flessibilità massima sa 56 Gbit/s
Is-sistema modulari ta' Rosenberger tgħaqqad teknoloġiji ta' konnessjoni ewlenin fis-suq f'soluzzjonijiet ta' disinn skalabbli – ideali għall-ħtiġijiet kumplessi tal-arkitetturi ta' vetturi konnessi. Tippermetti adattament preċiż għal firxa wiesgħa ta' applikazzjonijiet, minn ADAS u sistemi ta' sewwieq awtonomu sa applikazzjonijiet ta' infotainment u gateway.
konnettur koassjali ta' frekwenza għolja
Għal applikazzjonijiet bħal sistemi bbażati fuq kamera, pereżempju.
HFM®: FAKRA-Mini sa 20 GHz, 28 Gbit/s
RMC®: Mini-Coax sa 9 GHz
FAKRA: Interfaċċa RF standardizzata sa 6 GHz, 8 Gbit/s
HFM®: FAKRA-Mini sa 20 GHz, 28 Gbit/s
RMC®: Mini-Coax sa 9 GHz
FAKRA: Interfaċċa RF standardizzata sa 6 GHz, 8 Gbit/s
Konetturi tad-dejta differenzjali
Għall-komunikazzjoni bbażata fuq Ethernet, bħal il-konnessjoni bejn unitajiet ta' kontroll (zone controller u HPC).
H-MTD®: Par imxgħul protett sa 20 GHz, 56 Gbit/s
MTD®: Par imxawwar protett sa 1 GHz, 1 Gbit/s
RosenbergerHSD®: High- signal integrity s sa 6 GHz, 8 Gbit/s
H-MTD®: Par imxgħul protett sa 20 GHz, 56 Gbit/s
MTD®: Par imxawwar protett sa 1 GHz, 1 Gbit/s
RosenbergerHSD®: High- signal integrity s sa 6 GHz, 8 Gbit/s
Integrazzjoni tad-disinn għall-effiċjenza tas-sistema u l-affidabbiltà tal-proċess
Id-disinn immirat mhux biss jappoġġja rottaġġ effiċjenti tal-PCB iżda wkoll jippermetti l-assemblar awtomatiku ta' sistemi kumplessi ta' kejbils. Ir-riżultat: densità għolja ta' integrazzjoni, tnaqqis fl-ispejjeż tal-proċess u libertà massima fid-disinn, filwaqt li tiġi żgurata kompatibilità elettromanjetika affidabbli (EMC).
Konklużjoni: Il-fondazzjoni tal-mobilità futura definita mis-softwer
L-evoluzzjoni lejn il-Vettura Definita mis-Softwer (SDV) mhux biss timmarka bidla paradigmatika fl-iżvilupp tal-karozzi – iżda teħtieġ ripensament sħiħ tal-arkitettura tas-sistema elettrika tal-vettura (sistema elettrika tal-vettura). F'era li fiha l-funzjonijiet huma dejjem aktar definiti mis-softwer, kkontrollati permezz ta' kompjuters ċentrali ta' prestazzjoni għolja u appoġġjati minn flussi kontinwi ta' data, is-sistema elettrika tal-vettura qed issir l-ispina strateġika tal-pjattaformi tal-vetturi futuri.
L-arkitetturi zonali, il-pjattaformi tal-komputazzjoni ta' prestazzjoni għolja u konnessjonijiet affidabbli ta' veloċità għolja jiffurmaw il-bażi teknoloġika għall-funzjonijiet tas-sewqan awtonomu, servizzi konnessi u komunikazzjoni f'ħin reali. Madankollu, din it-trasformazzjoni tista' ssir biss b'sistemi ta' konnetturi fiżikament robusti, standardizzati u modulari li jilħqu l-ogħla standards ta' prestazzjoni, affidabbiltà u integrazzjoni.
L-iżvilupp konġunt minn Rosenberger u ept – b'mod partikolari l-portafoll HYMC® li jinkludi t-T-Com press-fit zone ippruvat u affidabbli – juri kif is-sinergiji teknoloġiċi jistgħu jintużaw biex jinħolqu mhux biss komponenti individwali, iżda soluzzjonijiet sħaħ tas-sistema li jistgħu jilħqu r-rekwiżiti tal-ġenerazzjoni li jmiss ta' vetturi.Dan jagħmilha ċara li x-xogħol tal-sistema elettrika tal-vettura huwa ħafna iktar minn sempliċi infrastruttura teknika. Huwa mutur ewlieni ta' innovazzjoni, skalabbiltà u kompetittività fl-era tal-karozzi tal-konnettività, l-awtomazzjoni u d-diġitalizzazzjoni.
L-arkitetturi zonali, il-pjattaformi tal-komputazzjoni ta' prestazzjoni għolja u konnessjonijiet affidabbli ta' veloċità għolja jiffurmaw il-bażi teknoloġika għall-funzjonijiet tas-sewqan awtonomu, servizzi konnessi u komunikazzjoni f'ħin reali. Madankollu, din it-trasformazzjoni tista' ssir biss b'sistemi ta' konnetturi fiżikament robusti, standardizzati u modulari li jilħqu l-ogħla standards ta' prestazzjoni, affidabbiltà u integrazzjoni.
L-iżvilupp konġunt minn Rosenberger u ept – b'mod partikolari l-portafoll HYMC® li jinkludi t-T-Com press-fit zone ippruvat u affidabbli – juri kif is-sinergiji teknoloġiċi jistgħu jintużaw biex jinħolqu mhux biss komponenti individwali, iżda soluzzjonijiet sħaħ tas-sistema li jistgħu jilħqu r-rekwiżiti tal-ġenerazzjoni li jmiss ta' vetturi.Dan jagħmilha ċara li x-xogħol tal-sistema elettrika tal-vettura huwa ħafna iktar minn sempliċi infrastruttura teknika. Huwa mutur ewlieni ta' innovazzjoni, skalabbiltà u kompetittività fl-era tal-karozzi tal-konnettività, l-awtomazzjoni u d-diġitalizzazzjoni.
