b'skalabbiltà massima!
Skopri l-5 superpoteri tal-firxa ta' prodotti Zero8
Ibbenefika issa minn effiċjenza massima, kuntatt affidabbli, protezzjoni tas-sinjal, veloċità u robustezza.
Il-familja ta' prodotti Zero8 minn ept ġiet żviluppata b'mod speċjali għal applikazzjonijiet industrijali eżiġenti u toffri l-iskalabbiltà massima: tista' tippersonalizza l-form factors, l-stack height u n-numru ta' pinijiet biex jaqblu mar-rekwiżiti speċifiċi tiegħek. Is-Socket u l-Plug huma disponibbli f'varjanti low-profile, mid-profile u high-profile, kemm f'verżjonijiet dritti kif ukoll angolati. Il-Plug huwa wkoll disponibbli f'verżjoni x-high-profile, li tfisser li l-konnettur Zero8, grazzi għall-għoli varji tiegħu, jista' jaqbel ma' spazji bejn PCB ta' bejn 6 u 21 mm. Tista' wkoll tispeċifika numri varjabbli ta' pin li jvarjaw minn 12 sa 80.
Imma dan mhux kollox. Għandek ukoll għażla meta niġu għall-shielding. Iż-żewġ naħat tal-konnettur bi jew mingħajr shielding? Jew anke naħa waħda biss bi shielding? Id-deċiżjoni hija tiegħek – il-konnetturi Zero8 kollha huma, f'kull każ, kompatibbli bejniethom u jistgħu jitħalltu liberament, irrispettivament minn jekk għandhom shielding jew le.
Imma dan mhux kollox. Għandek ukoll għażla meta niġu għall-shielding. Iż-żewġ naħat tal-konnettur bi jew mingħajr shielding? Jew anke naħa waħda biss bi shielding? Id-deċiżjoni hija tiegħek – il-konnetturi Zero8 kollha huma, f'kull każ, kompatibbli bejniethom u jistgħu jitħalltu liberament, irrispettivament minn jekk għandhom shielding jew le.
It-teknoloġija ta' konnessjoni robusta ScaleX b'żewġ naħat tirreżisti l-kundizzjonijiet iebsa ta' applikazzjonijiet industrijali u tiżgura kuntatt affidabbli taħt stress mekkaniku bħal xokk u vibrazzjoni. Hija wkoll tikkumpensa għat-tolleranzi fuq in-naħa tal-apparat f'kull direzzjoni meta l-konnetturi jkunu mgħaqqdin. Grazzi għall-EMC (shielding), is-sinjali fl-ambjenti industrijali huma perfettament protetti minn influwenzi esterni, u l-proprjetajiet tal-materjal jiggarantixxu rata ta' trażmissjoni tad-dejta (rata tad-data) sa 16 Gbit/s. Barra minn hekk, ept ħadet pass ieħor 'il quddiem, peress li l-geometrija tal-konnettur ġiet iddisinjata b'mod li l-kuntatti ma jistgħux jiġu mħassra, anke f'każ ta' manku żbaljat.
Superqawwa: Effiċjenza
Tiffranka spazju grazzi għal pitch ta' 0.8 mm
Il-konnettur kollha ta' Zero8 għandhom pitch tal-kuntatt ta' 0.8 mm f'pitch li jiffranka l-ispazju biex jieħu kemm jista' jkun ftit spazju fuq il-bord tal-ċirkwit stampat. Minkejja l-pitch żgħir, il-kuntatti jingħaqdu ma' xulxin fuq il-wiċċ lixx minflok fuq il-sheared edge mhux lixx. Dan jiżgura reżistenza ferm akbar tal-kuntatti għall-abrasjoni, pereżempju waqt mikro-movimenti.
Numru varjabbli ta' kuntatti minn 12 sa 80
Zero8 huwa disponibbli b'12, 20, 32, 52 jew 80 kuntatti għal flessibilità massima fl-applikazzjoni tiegħek. Il-konnetturhuwa b'żewġ ringieli; pereżempju, konnettur' 12-il pin għandu 6 kuntatti f'kull ringiela. Jekk meħtieġ, jistgħu jiġu manifatturati wkoll varjanti b'numru speċifiku tanumber of positions, pereżempju biex jintlaħqu distanzi akbar ta' clearance u creepage.
Disponibbli f'verżjonijiet schermati u mhux schermati (unshielded)
Għandek ukoll għażla meta niġu għall-shielding! Iż-żewġ naħat tal-konnettur jikkombinaw ma' shielding jew mingħajrha? Jew anke naħa waħda biss b'shielding? Id-deċiżjoni hija tiegħek – f'kull każ, il-konnetturi kollha Zero8 huma kompatibbli ma' xulxin u jistgħu jingħaqdu liberament, irrispettivament minn jekk għandhom shielding jew le. Fil-verżjonijiet b'skjermatura, it-terminali tas-solder tal-kontatti jinsabu taħt il-konnettur, filwaqt li fil-verżjonijiet mingħajr skjermatura jinsabu fuq in-naħat biex jippermettu spezzjoni AOI matul il-proċess tal-manifattura.
Għoli tal-pila minn 6 sa 21 mm
Bil-profili standard 'baxx', 'medju' u 'għoli', jista' jintlaħaq spazjament tal-PCB f'kull dimensjoni bejn 6 u 21 mm. Meta d-konnettur jitpoġġa kompletament sal-waqfa, jintlaħaq l-board-to-board distance minimu possibbli. Il-Plug u s-Socket jistgħu jitpoġġew b'mod varjabbli fi firxa ta' 1.5 mm biex jintlaħaq l-board-to-board distance massimu possibbli. Il-0.8 mm li jibqgħu jiggarantixxu konnessjoni sigura (effective mating length).
Disinji angolati għal applikazzjonijiet li jvarjaw minn 90° sa 180°
Il-tip angolat, flimkien mal-tip dritta, jippermetti li bordijiet taċ-ċirkwit stampat jiġu allinjati f'angolu ta' 90° ma' xulxin, pereżempju għal backplane b'karti bint. Il-kombinazzjoni ta' żewġ disinji angolati tippermetti li żewġ bordijiet taċ-ċirkwit stampat ikunu allinjati ħdejn xulxin f'angolu ta' 180 grad. Dawn kollha huma disponibbli kemm f'verżjonijiet shielded kif ukoll unshielded, u b'12, 20, 32, 52 jew 80 kuntatt għal flessibilità massima fl-applikazzjoni tiegħek.
Iżviluppa s-soluzzjonijiet tiegħek bl-effiċjenza massima. Bil-karatteristiċi tagħha, Zero8 tiżgura li tilħaq il-miri tiegħek aktar malajr filwaqt li tibbenefika minn varjetà kbira ta' għażliet. Anke disinji angolati għal applikazzjonijiet ta' 90° u 180° huma disponibbli.
White paper b'xejn dwar veloċità għolja u EMC »
Itlob kaxxa ta' kampjuni b'xejn »
Aktar informazzjoni tista' tinstab hawn.
White paper b'xejn dwar veloċità għolja u EMC »
Itlob kaxxa ta' kampjuni b'xejn »
Aktar informazzjoni tista' tinstab hawn.
Super-qawwa: Kuntatt Sikur
Sistema innovattiv ta' kuntatt ScaleX

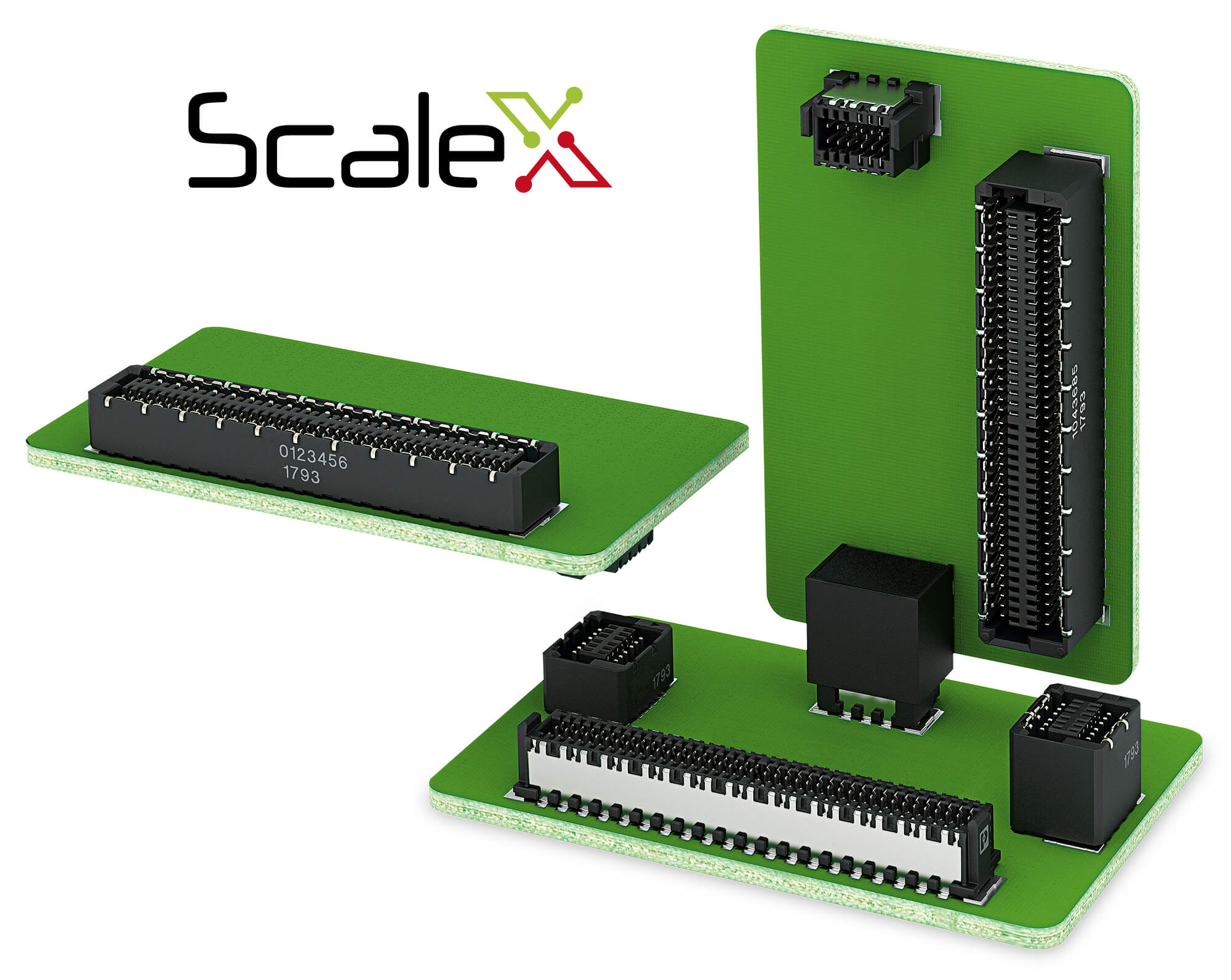

ScaleX – din il-marka tirrappreżenta teknoloġija ta' kuntatt robusta f'sistema ta' konnetturi li tista' tiġi skalarjata b'mod varjabbli. Ġiet żviluppata speċifikament biex tgħaqqad robustizza mekkanika għolja ma' proprjetajiet eċċezzjonali ta' frekwenza għolja. Din il-kombinazzjoni hija unika fid-dinja tal-konnettur tal-bordijiet taċ-ċirkwit stampat.
Żewġ punti ta' kuntatt għal kull pin
Kull par ta' kuntatti jikkonsisti f'żewġ kuntatti bil-lama u żewġ kuntatti bil-molla. Din ir-redundanza mhux biss tiżgura l-ogħla affidabbiltà tal-kuntatt, partikolarment f'ambjenti eżiġenti bħal dawk li jinvolvu xokk u vibrazzjoni, iżda wkoll tipprovdi durabilità u affidabbiltà eċċezzjonali fl-applikazzjoni tiegħek. Barra minn hekk, il-kuntatti kollha huma pożizzjonati fuq in-naħa lixxa tas-superfiċijiet tal-kuntatt, minflok fuq il-ġenb rudi maqtugħ bil-magna sheared edge, kif jiġri ma' ħafna konnetturi miniaturizzati oħra.
Reżistenti għax-xokk u l-vibrazzjoni
Ir-redundanza f'kull kuntatt, flimkien ma' formazzjoni tal-kuntatt esklussivament fuq wiċċijiet lixxi u mrolljati, tirriżulta f'reżistenza eċċezzjonalment għolja għax-xokk u l-vibrazzjoni. Il-konnettur ta' Zero8 għaddew minn testijiet u kwalifikazzjoni bir-reqqa skont l-istandard IEC 60512. Inkunu kuntenti nipprovdulek ir-rapporti dettaljati tat-testijiet tagħna.
Livell għoli ta' 'effective mating length'
Kull par ta' kuntatti mqabbla bejn is-Socket u l-Plug għandu firxa ta' inserzjoni żejda ta' mill-inqas 0.8 mm; jiġifieri, dan jikkorrispondi għad-distanza mill-punt tal-kuntatt sal-ponta tal-kuntatt – il-punt fejn il-kuntatt ma jsirx aktar. Din il-firxa ta' inserzjoni żejda ta' mill-inqas 0.8 mm tiżgura livell għoli ta' tolerance compensation u b'hekk affidabbiltà massima f'kull applikazzjoni. Meta l-Plug jitdaħħal fil-Socket sakemm jasal, il-firxa ta' inserzjoni żejda tiżdied sa 2.3 mm għal kull par ta' kuntatti.
Imkejla għal mill-inqas 500 mating cycles
Il-kuntatti tal-Zero8 huma ddisinjati biex jiżguraw kuntatt affidabbli anke wara 500 mating cycles, anke meta jkunu soġġetti għal ċikli tat-temperatura u gassijiet korrożivi. Anki jekk il-kuntatti ma jingħaqdux 500 darba, il-'mating cycles' (ċikli ta' konnessjoni) jipprovdu kriterju xieraq biex tivvaluta sa liema punt il-konnetturi jibqgħu funzjonali wara ċikli ripetuti ta' temperatura jew vibrazzjoni ('konnettur' jew 'fretting corrosion').
Se jogħġbok ukoll – il-familja ta' konnetturi Zero8 impressjonanti bit-teknoloġija innovattiva ScaleX tagħha. Robusta u b'żewġ naħat, tirreżisti l-kundizzjonijiet iebsa tal-applikazzjonijiet industrijali u tiżgura konnessjonijiet affidabbli ta' konnettur. Anke taħt kundizzjonijiet ambjentali estremi u stress mekkaniku bħal xokk u vibrazzjoni.
White paper b'xejn dwar ir-robustezza »
Itlob kaxxa ta' kampjuni b'xejn »
Aktar informazzjoni tista' tinstab hawn.
White paper b'xejn dwar ir-robustezza »
Itlob kaxxa ta' kampjuni b'xejn »
Aktar informazzjoni tista' tinstab hawn.
Superqawwa: PROTEZZJONI TAS-SIGNAL
Kunċett ġdid ta' schermar EMC żviluppat riċentement
Matul l-iżvilupp tal-Zero8, ttieħdu miżuri biex tiġi żgurata ' shielding ' b'żewġ naħat. Dan jiżgura t-trasmissjoni tad-dejta mingħajr interferenza, kif meħtieġ f'ħafna applikazzjonijiet, pereżempju għall-Industrija 4.0 jew l-IoT. Il-materjal ta' schermar użat huwa partikolarment adattat għar-rekwiżiti għoljin rigward il-' kompatibilità elettromanjetika'.
Dissipazzjoni ottimali tal-kurrenti ta' interferenza

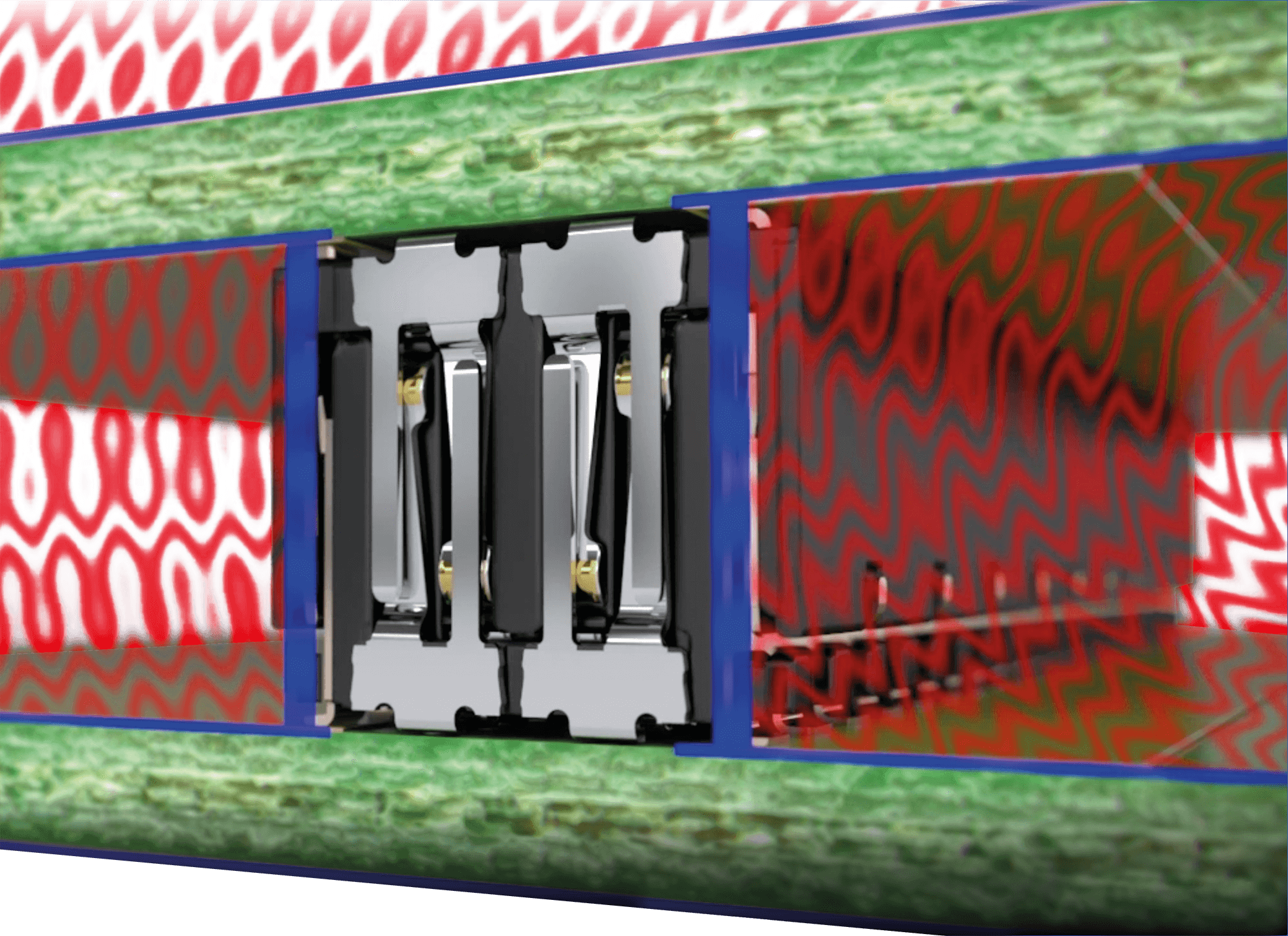

Il-pjanċi ta' schermar huma ddisinjati biex jkopru żona kbira b'ftit interruzzjonijiet, u b'hekk jiżguraw l-effett protettiv l-aktar kbir possibbli. Barra minn hekk, numru kbir ta' punti ta' kuntatt bejn il-pjanċa ta' schermar u l-bord tal-ċirkwit stampat jippermetti d-dissipazzjoni ottimali tal-korrenti ta' interferenza. Per eżempju, għal konnettur ta' 20-pin, shield plate wieħed għandu total ta' 5 punti ta' konnessjoni bil-ħadid mal-bord tal-ċirkwit stampat fuq tul ta' 8 mm.
induttanza reċiproka ta' massimu ta' 10 pikohenri
F'testijiet dettaljati mwettqa minn laboratorju speċjalizzat, l-effetti tal-qawwiet tal-kamp elettriku u manjetiku ġew simulati l-ewwel u mbagħad ivverifikati permezz ta' testijiet esperimentali. Ir-riżultati miksuba huma estremament tajbin u jistgħu jkunu disponibbli fuq talba. Wieħed mir-riżultati ewlenin tal-kejl kien li l-konnetturi Zero8 laħqu 'induttanza reċiproka' massimu ta' 10 pH.
Alternattivament, disponibbli wkoll mingħajr shielding
Għandek ukoll għażla meta niġu għall-shielding! Iż-żewġ naħat tal-konnettur jikkombinaw ma' shielding jew mingħajrha? Jew anke naħa waħda biss b'shielding? Id-deċiżjoni hija tiegħek – f'kull każ, il-konnetturi kollha Zero8 huma kompatibbli bejniethom u jistgħu jitħalltu liberament, irrispettivament minn jekk għandhom shielding jew le. Fil-verżjonijiet b'skjuda, it-terminali tas-solder tal-kuntatti jinsabu taħt il-konnettur, filwaqt li fil-verżjonijiet mingħajr skjuda jinsabu fuq in-naħat biex jippermettu spezzjoni AOI matul il-proċess tal-manifattura.
Il-kunċett ġdid żviluppat ta' schermar b'żewġ naħat tal-konnetturi Zero8 jiggarantixxi trasmissjoni ta' veloċità għolja mingħajr interferenza f'ambjenti industrijali. Il-materjal ta' schermar użat huwa speċifikament adattat għal komponenti b'rekwiżiti għoljin ta' kompatibilità elettromanjetika (EMC) u jiggarantixxi induttanza reċiproka massima ta' 10 picohenry għall-konnettur.
White paper b'xejn dwar veloċità għolja u EMC (EMC) »
Itlob kaxxa ta' kampjuni b'xejn »
Informazzjoni oħra tista' tinstab hawn.
White paper b'xejn dwar veloċità għolja u EMC (EMC) »
Itlob kaxxa ta' kampjuni b'xejn »
Informazzjoni oħra tista' tinstab hawn.
Super-qawwa: veloċità
Xieraq għal PCIe 4.0 u Industrial Ethernet
Il-konnetturi Zero8 jissodisfaw ir-rekwiżiti tas-speċifikazzjonijiet PCI Express Gen. 4 u Industrial Ethernet, kif meħtieġ f'ħafna applikazzjonijiet, pereżempju għall-Industria 4.0 jew għall-IoT. Minbarra l-telf bl-inseriment, Zero8 juri prestazzjoni eċċellenti f'termini ta' return loss u crosstalk.
Trasmissjoni tas-sinjal RF 16 Gbit/s +
Il-konnettur Zero8 huma adattati perfettament għal applikazzjonijiet b'rata tad-data ta' sa 16 Gbit/s. Minħabba l-karatteristiċi eċċellenti tiegħu ta' telf ta' inserzjoni (telf bl-inseriment), Zero8 jista' anke jintuża għal applikazzjonijiet sa 25 Gbit/s. Din l-adegwatezza eċċezzjonali hija kkombinata ma' sistema ta' kuntatt estremament robusta u reżiljenti, iddisinjata għal ambjenti esigenti li jinvolvu xokk, vibrazzjoni jew gassijiet korrożivi. Din il-kombinazzjoni hija unika.
Protezzjoni addizzjonali tas-sinjal permezz ta' shielding
Il-kunċett ta' schermar b'żewġ naħat jiggarantixxi trasmissjoni ta' data veloċi mingħajr interferenza f'ambjenti industrijali. Huwa jiddeviwa b'mod affidabbli l-kurrenti ta' interferenza permezz ta' diversi kuntatti fuq iż-żewġ bordijiet tal-ċirkwit stampat. Il-kunċett ta' schermar jipproteġi l-konnettur minn interferenza elettromanjetika (bħala sink ta' interferenza), filwaqt li jipproteġi wkoll il-komponenti viċin jekk il-konnettur jaġixxi bħala sors ta' interferenza.
Mudelli SI disponibbli

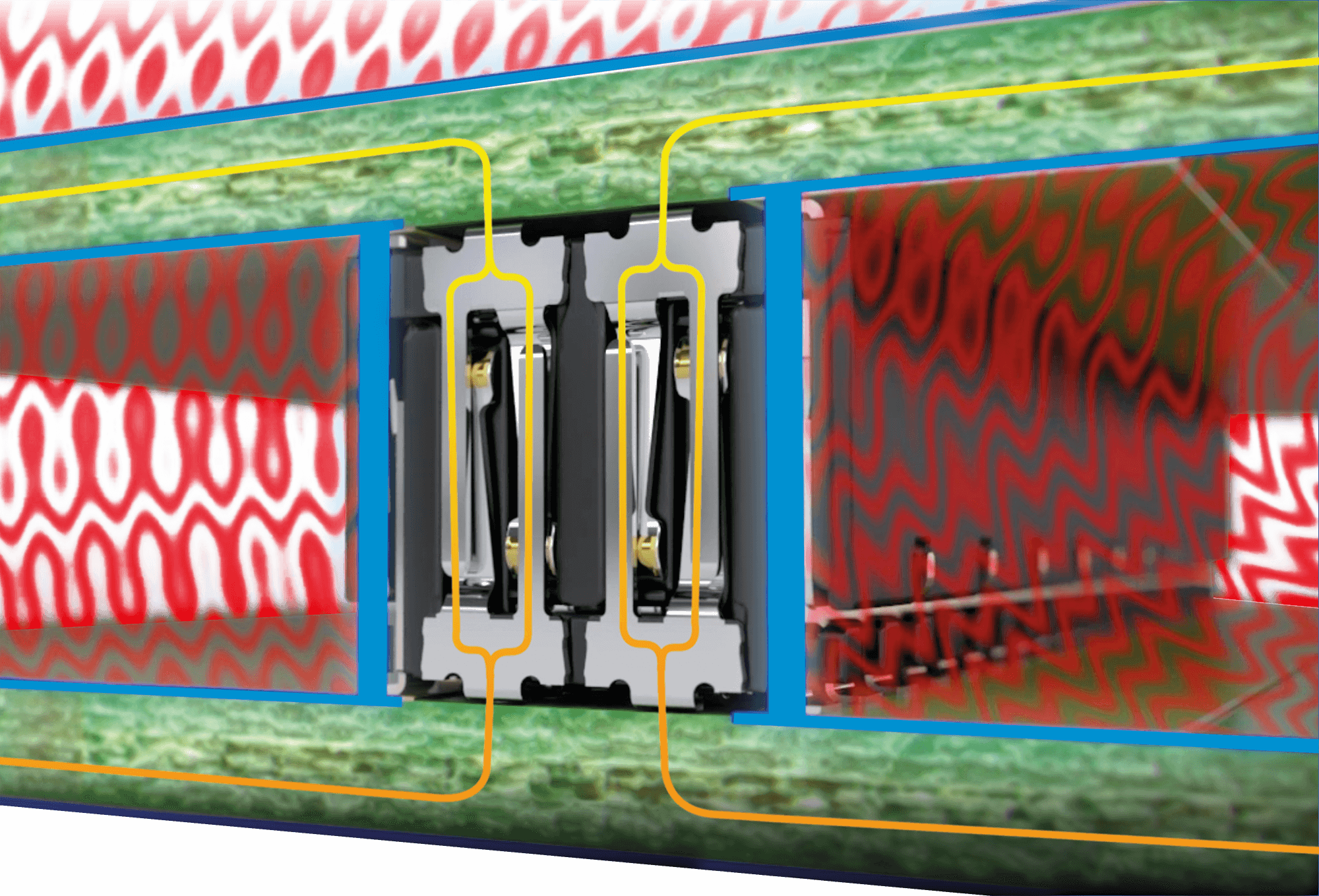

Zero8 ġie l-ewwel soġġett għal simulazzjoni dettaljata biex jiġu vvalutati l-karatteristiċi RF tiegħu u wara ġie ttestjat f'provi fil-laboratorju. Rapporti komprensivi tat-test u mudelli SI għall-użu fl-applikazzjoni tiegħek huma disponibbli.
'HighSpeed' hija l-formula maġika tal-familja ta' prodotti Zero8 ta' ept. Simulazzjonijiet li jużaw is-sistema ta' konnetturi Zero8 f'16 Gbit/s juru eċċellenti signal integrity, u jagħmluha ideali għall-PcIE 4.0 u l-Industrial Ethernet. Aħna kuntenti li nipprovdu l-S-parameter għas-simulazzjonijiet tal-applikazzjoni tiegħek.
Karta bajda b'xejn dwar veloċità għolja u EMC »
Talab kaxxa ta' kampjuni b'xejn »
Aktar informazzjoni tista' tinstab hawn.
Karta bajda b'xejn dwar veloċità għolja u EMC »
Talab kaxxa ta' kampjuni b'xejn »
Aktar informazzjoni tista' tinstab hawn.
Superqawwa: Robustezza
Protezzjoni għal kull kuntatt
Zero8 ġie ddisinjat sabiex il-kuntatti ma jsofru l-ebda ħsara anke f'każ ta' operazzjoni żbaljata. Il-kuntatti huma moħbija ġewwa l-korp isolanti (iżolatur) u b'hekk huma protetti b'mod ottimali kontra influwenzi mekkaniċi potenzjali, bħal kuntatt aċċidentali. Dan jiżgura l-ogħla livell possibbli ta' sigurtà għall-applikazzjoni tiegħek.
anti-rotation feature meta tkun qed tgħaqqad
Il-polarization integrat fil-iżolatur jipprevjeni l-għaqda żbaljata minħabba li l-konnettur ikunu mdawwra. Dan ifisser li l-Plug u l-Socket jistgħu jingħaqdu biss jekk ikunu allinjati f'direzzjoni speċifika. Barra minn hekk, elementi ta' gwida distinti fil-iżolatur jiżguraw għaqda sikura.
Riliev mekkaniku pprovdut minn żewġ serraturi tal-bord
Żewġ Board Locks għal kull konnettur huma msoldujati fuq il-bord tal-ċirkwit stampat u jiżguraw rilaxx mekkaniku tat-tensjoni għall-kuntatti tas-sinjal. Dan jipprevjeni l-kuntatti tas-sinjal milli jitneħħew mill-solder joint meta l-Plug u l-Socket ikunu diżkonnessi minn xulxin.

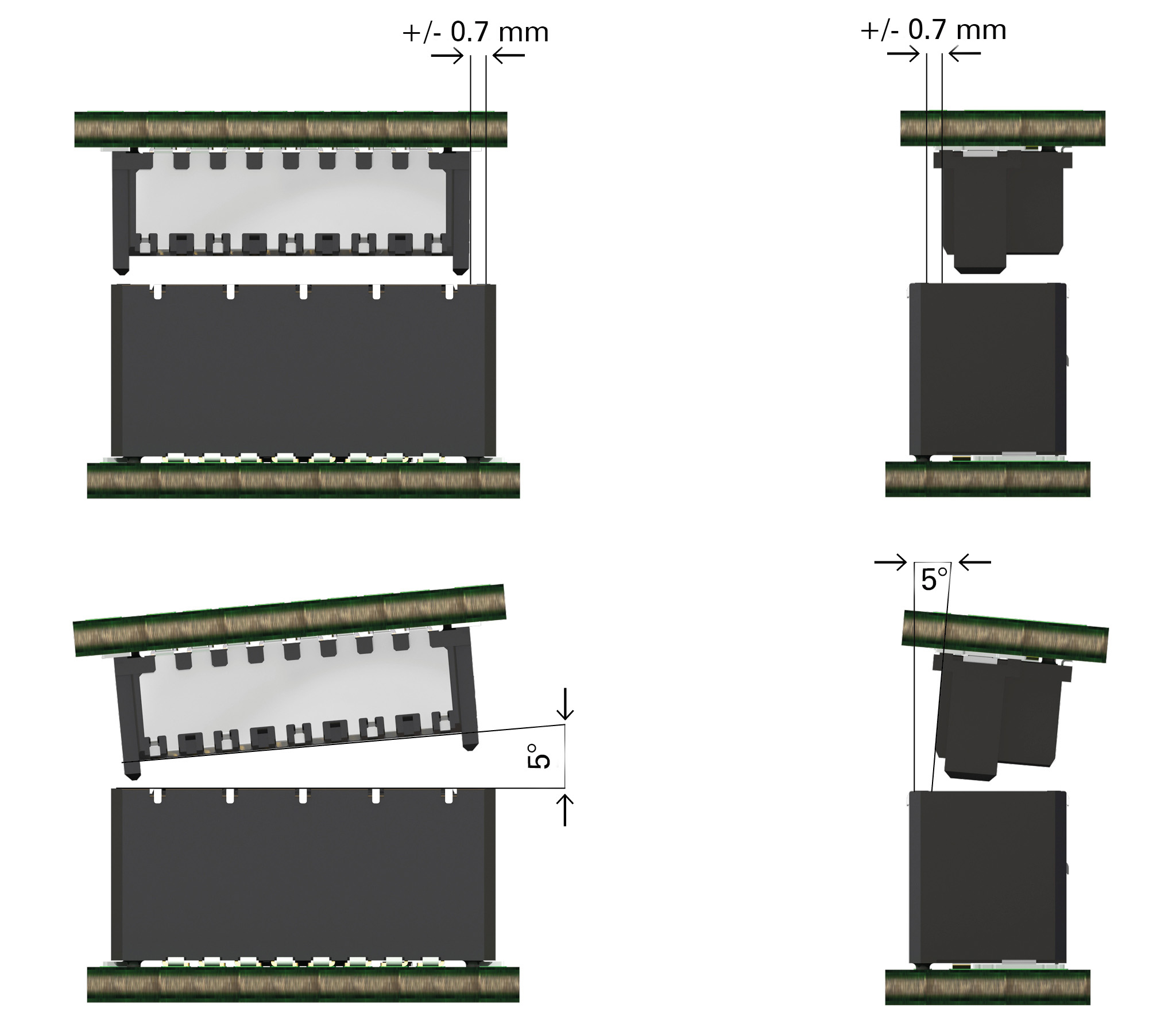

Kumpens għall-allinjament ħażin sa 0.7 mm waqt l-installazzjoni
Il-ġnub imxerrda fuq il-periferija tal-iżolatur jippermettu lill-Plug u lill-Socket jikkumpensaw għal offset sa 0.7 mm matul il-proċess ta' konnessjoni. Il-kuntatti tal-lama u tar-rebbiegħa jiġu mmexxija lejn xulxin matul il-proċess ta' konnessjoni b'mod li tinħoloq konnessjoni sigura u jiġi evitat dak li jissejjaħ 'back-mating'.
Livell għoli ta' 'tolerance compensation' waqt l-operazzjoni
Meta jkunu mgħaqdin, is-Socket u l-Plug jistgħu jissaportu diżplaċiment reċiproku sa 0.4 mm. Dan jippermetti flessibilità konsiderevoli fil-kunsiderazzjonijiet tat-tolleranza fl-applikazzjonijiet tiegħek. Joffri wkoll il-possibbiltà li tpoġġi diversi parijiet ta' konnetturi fuq bord taċ-ċirkwit stampat mingħajr ma tkomprometti l-affidabbiltà tal-kuntatt.
Meta dawn il-karatteristiċi ewlenin kollha jkunu akkumpanjati minn robustizza eċċezzjonali, ir-riżultat huwa Zero8 minn ept. Kemm jekk huwa l-mekkaniżmu intelliġenti anti-anti-rotation feature waqt il-konnessjoni, jew il-kompensazzjoni tal-allinjament ħażin sa 0.7 mm waqt l-installazzjoni, Zero8 jwettaq il-wegħdi tiegħu.
Karta bajda b'xejn dwar ir-robustizza »
Itlob kaxxa ta' kampjuni b'xejn »
Informazzjoni oħra tista' tinstab hawn.
Karta bajda b'xejn dwar ir-robustizza »
Itlob kaxxa ta' kampjuni b'xejn »
Informazzjoni oħra tista' tinstab hawn.
