Konetturi ept fis-speċifikazzjoni l-ġdida ta' PICMG®
Il-konnettur Zero8 ta' ept magħżul għas-speċifikazzjoni l-ġdida ta' PICMG®
Hemm domanda għolja għal PC industrijali modulari, u din mistennija tiżdied aktar, kif tikkonfermaw analiżi tas-suq. Għalhekk, grupp tax-xogħol tal-PICMG® magħruf bħala ModBlox7 laħaq ftehim fuq standard ġdid inter-fornituri biex jgħaqqad moduli li jintużaw prinċipalment fit-teknoloġija tal-linji tal-bus u tal-ferrovija.
Oġġettivi ta' ModBlox7
ModBlox7 jiddetermina l-ispeċifikazzjoni bażika għal PC f'kaxxa modulari, li tinkludi diversi moduli funzjonali bħal CPU, provvisti ta' enerġija u I/O. Dan l-istandard ġdid, newtrali għall-fornituri, jippermetti lill-utenti jimplimentaw firxa wiesgħa ta' kombinazzjonijiet ta' apparati f'disinn modulari billi jużaw unitajiet funzjonali interoperabbli. Il-PICMG® kellu wkoll l-għan li jnaqqas l-ispejjeż u jippromwovi s-sostenibbiltà.
Il-kamp ta' applikazzjoni tas-speċifikazzjoni l-ġdida

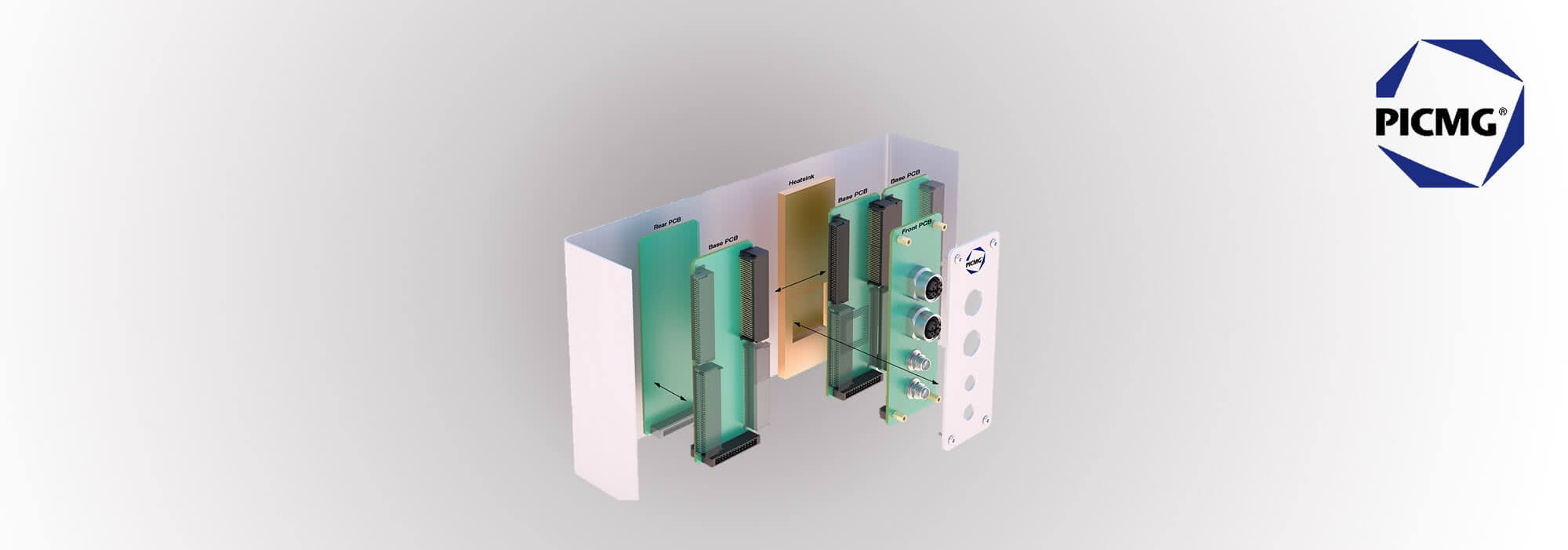

Is-speċifikazzjoni l-ġdida ta' PICMG® tkopri d-disinn mekkaniku, l-unitajiet funzjonali modulari, u l-konnessjonijiet elettriċi permezz ta' konnetturi b'pinout predefinit. PC f'kaxxa għalhekk jikkonsisti f'ċass, waħda jew żewġ unitajiet ta' provvista ta' enerġija, u waħda jew żewġ CPUs, kull waħda b'sa massimu ta' erba' portijiet PCI Express u sa tmien portijiet I/O ibbażati fuq USB. Skont il-kumplessità tal-unità, kull modulu jista' jinkludi sa tliet bordijiet taċ-ċirkwit stampat imqassma fuq xulxin. Id-dimensjonijiet tal-PC tal-kaxxa huma speċifikati f'termini ta' għoli u fond. Il-wisa' ta' quddiem, madankollu, tvarja skont in-numru ta' unitajiet. Dawn, min-naħa tagħhom, jistgħu jkunu f'kull wieħed minnhom wieħed jew aktar minn dawk imsejħa slotijiet ta' 1.4 pulzieri. Għalhekk, tnax-il slot jistgħu jitqiegħdu f'ringiela waħda sa wisa' massimu ta' 16.8 pulzieri.
Rekwiżiti għall-konnettur
Meta jiġi żviluppat standard għall-konfigurazzjoni modulari ta' apparat, attenzjoni partikolari trid tiġi mogħtija b'mod naturali lill-konnessjoni elettrika u mekkanika tal-moduli individwali permezz ta' konnetturi. Skont il-kundizzjonijiet operattivi tal-PCs tal-kaxxa, dan għandu jkun konnettur SMT b'veloċità għolja li mhux biss huwa karatterizzat bir-robustezza eċċezzjonali tiegħu waqt l-installazzjoni, iżda wkoll bit-tolleranzi għoljin waqt l-operazzjoni u b'reżistenza eċċellenti għall-kundizzjonijiet ambjentali avversi. Peress li f'xi applikazzjonijiet huwa meħtieġ li jiġi żgurat is-sigurtà kontra fallimenti permezz ta' ridondanza b'konektor addizzjonali, għandu jkun possibbli wkoll li jintużaw diversi konekturi simultanjament fuq bord taċ-ċirkwit stampat. Dan jeħtieġ grad għoli ta' kumpensazzjoni għall-allinjament ħażin waqt il-konnessjoni kif ukoll tolleranzi matul l-operazzjoni.
Zero8: il-konnettur preferut
Il-kumitat ta' ModBlox7 sab konnettur adattat għall-firxa wiesgħa ta' rekwiżiti fil-Zero8 mill-manifattur tal-konnetturi ept. Il-konnettur SMT, b'pass ta' 0.8 mm, huwa parti minn familja kbira ta' prodotti li jinkludu diversi form factors, għoli u numri ta' pinijiet, kif ukoll schermar EMC fakultattiv. Għal is-speċifikazzjoni tal-ModBlox7, tintuża l-verżjoni angolata ta' 80 pin, li b'hekk tippermetti konnessjonijiet orizzontali fuq bord taċ-ċirkwit stampat bejn unitajiet adjaċenti. Biex tiġi żgurata r-redundanza għat-tolleranza tal-iżbalji, l-ispeċifikazzjoni tippermetti wkoll l-użu simultanju ta' żewġ konnetturi Zero8. Dan isir possibbli permezz ta' kumpensazzjoni ta' offset ta' 0.7 mm waqt l-installazzjoni u tolleranzi operattivi ta' 0.4 mm. Inkella, il-moduli jistgħu jiġu mħassra waqt il-konnessjoni.
Vantaġġ ieħor tal-Zero8 huwa l-abbiltà li jittrasmetti kurrenti għoljin u sinjali ta' veloċità għolja simultanjament. Filwaqt li dan jista' jidher inkompatibbli fil-bidu, huwa kompletament fattibbli grazzi għad-disinn tal-konnettur flimkien ma' assenjazzjoni xierqa tal-pinijiet, u b'hekk jiffranka spazju u spejjeż.

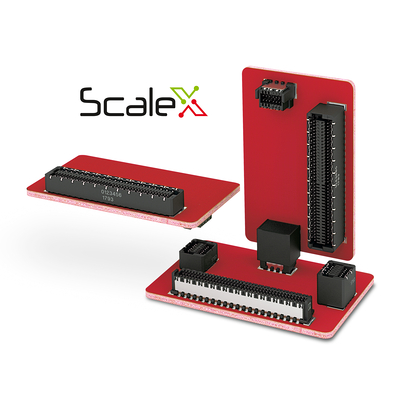

Grazzi għat-teknoloġija ta' konnessjoni ScaleX newtrali fil-ġeneru tagħha, li fiha pinijiet maskili u femminili li jingħaqdu flimkien, iż-Zero8 joffri wkoll affidabbiltà eċċezzjonali fil-kuntatt, u b'hekk jiggarantixxi trasmissjoni affidabbli tas-sinjali anke fil-preżenza ta' vibrazzjoni u xokk.
Aktar informazzjoni dwar il-prodott tista' tinstab hawn:
Zero8 »
Vantaġġ ieħor tal-Zero8 huwa l-abbiltà li jittrasmetti kurrenti għoljin u sinjali ta' veloċità għolja simultanjament. Filwaqt li dan jista' jidher inkompatibbli fil-bidu, huwa kompletament fattibbli grazzi għad-disinn tal-konnettur flimkien ma' assenjazzjoni xierqa tal-pinijiet, u b'hekk jiffranka spazju u spejjeż.
Grazzi għat-teknoloġija ta' konnessjoni ScaleX newtrali fil-ġeneru tagħha, li fiha pinijiet maskili u femminili li jingħaqdu flimkien, iż-Zero8 joffri wkoll affidabbiltà eċċezzjonali fil-kuntatt, u b'hekk jiggarantixxi trasmissjoni affidabbli tas-sinjali anke fil-preżenza ta' vibrazzjoni u xokk.
Aktar informazzjoni dwar il-prodott tista' tinstab hawn:
Zero8 »
Zero8 huwa wkoll disponibbli għall-konnessjonijiet PCB ġewwa l-unitajiet individwali.
Il-portafoll Zero8 joffri wkoll soluzzjoni apposta għall-konnessjonijiet mezzanin ta' sa tliet bordijiet taċ-ċirkwit stampat f'CPU, taħt l-istess kundizzjonijiet ta' installazzjoni. L-użu ta' konnetturi multipli minn familja ta' prodotti skalabbli joffri vantaġġ deċiżiv ieħor: dan ifisser li l-konnetturi m'għandhomx bżonn jiġu ridisinjati u approvati mill-ġdid u mill-ġdid – u b'hekk jiffranka lill-utent mill-ispejjeż assoċjati.
Interoperabbiltà flimkien ma' tnaqqis fl-ispejjeż u sostenibbiltà. L-ispeċifikazzjoni l-ġdida twiegħed avvanzi kbar għall-PCs f'kaxxa. Il-Zero8 jippermetti l-konnessjoni sigura ta' moduli individwali. L-ispeċifikazzjoni mistennija tiġi approvata finalment fl-ewwel kwart.
